Raise3D N2双风扇挤出机安装支架结构

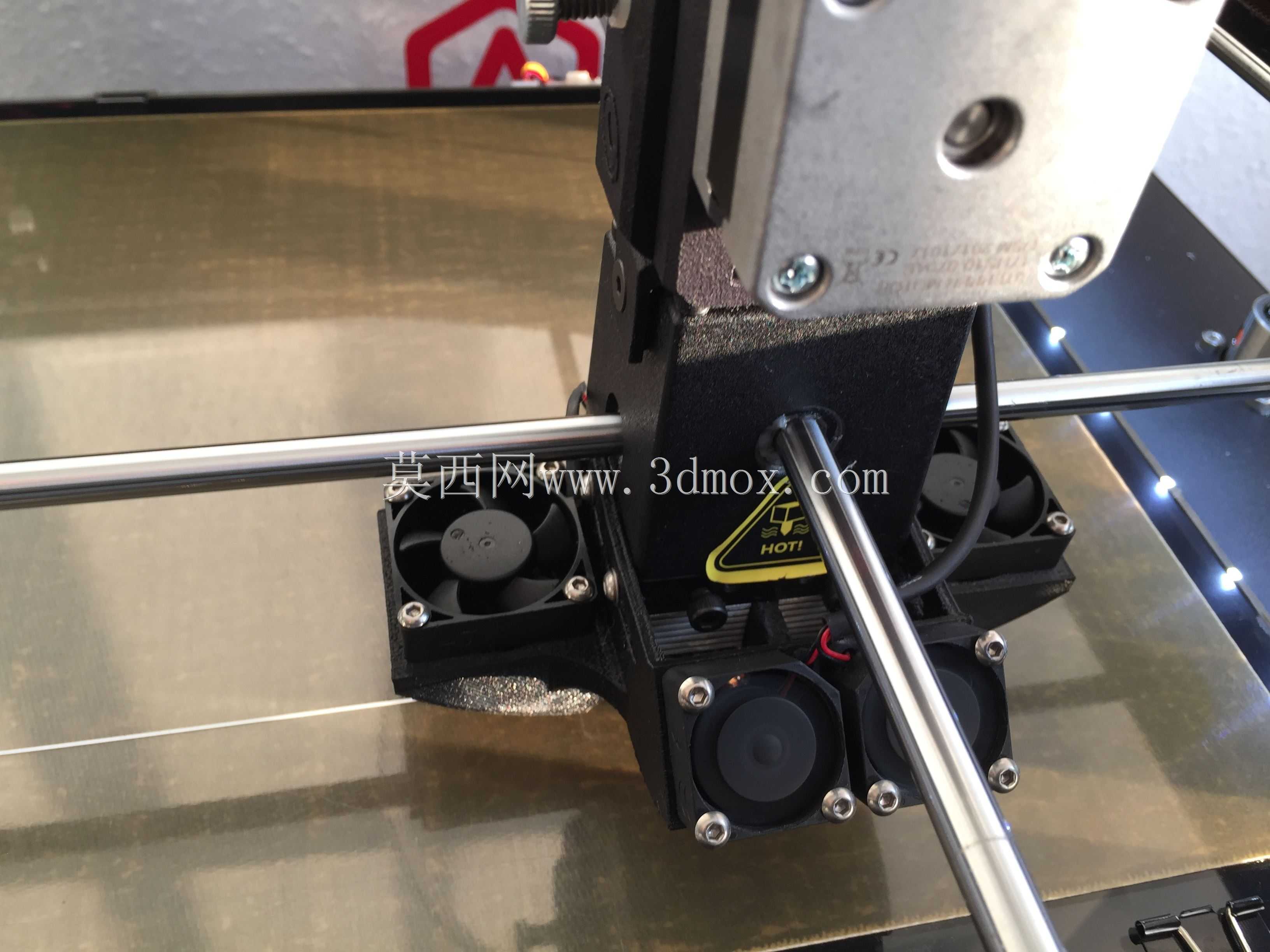

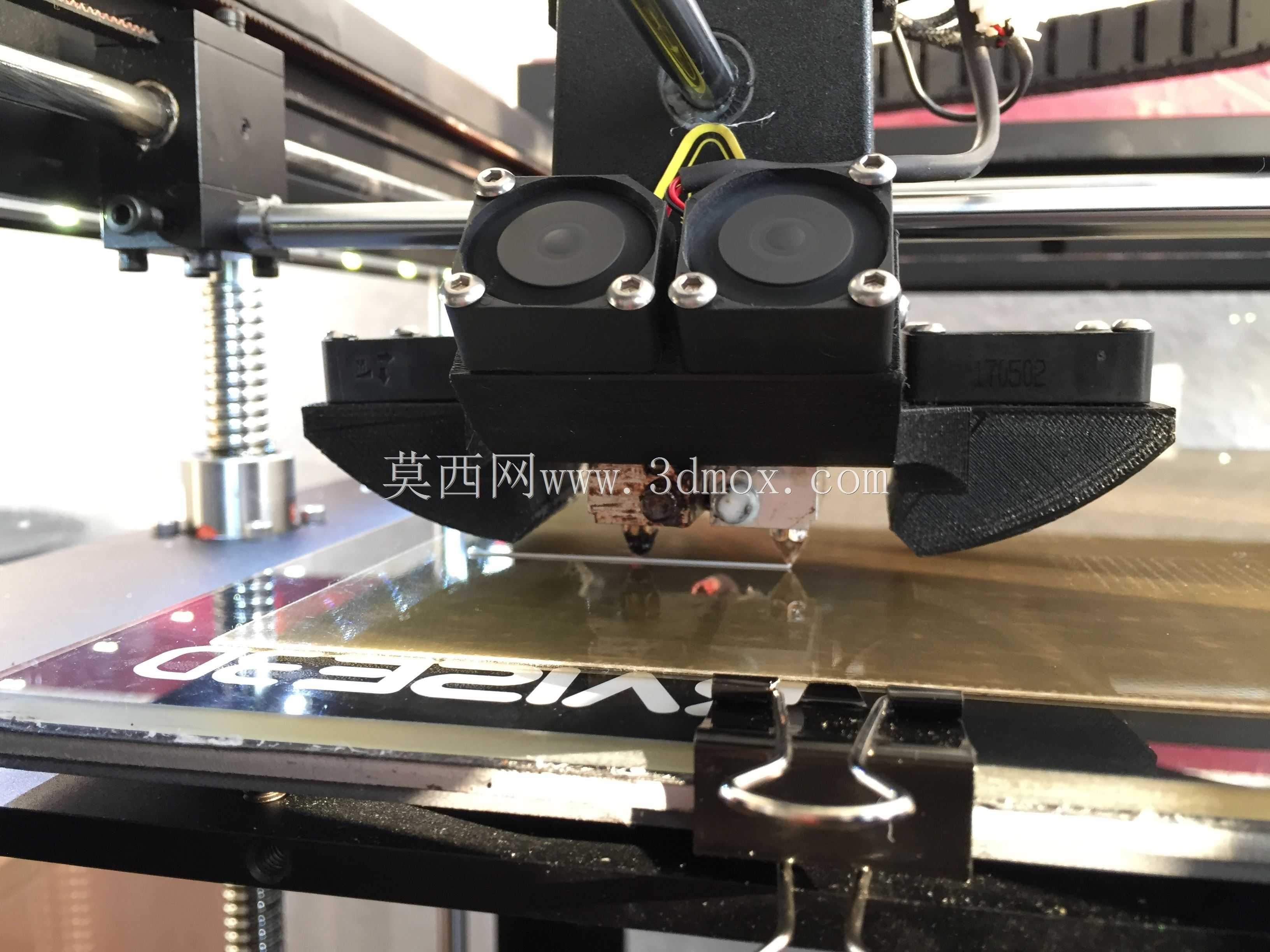

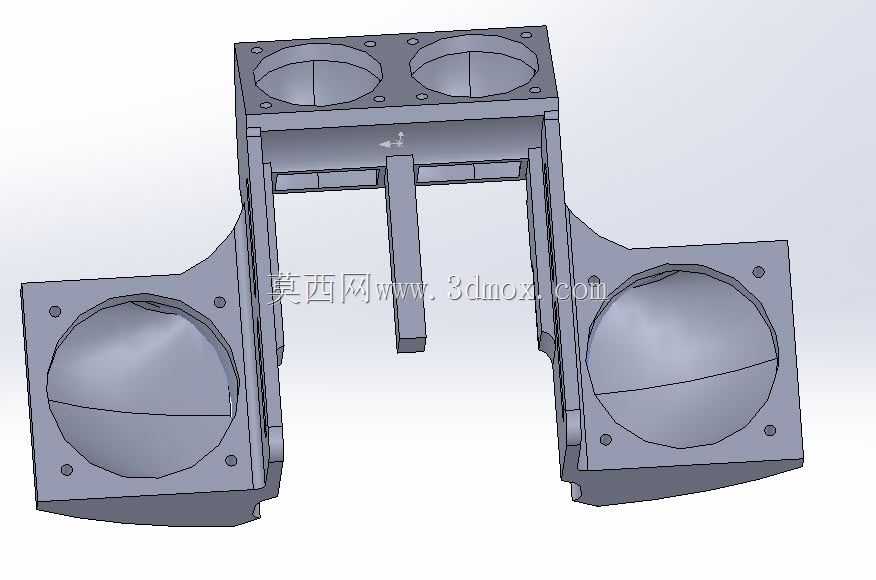

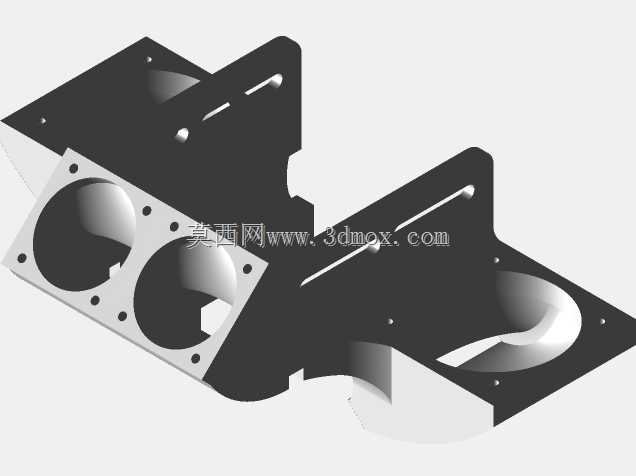

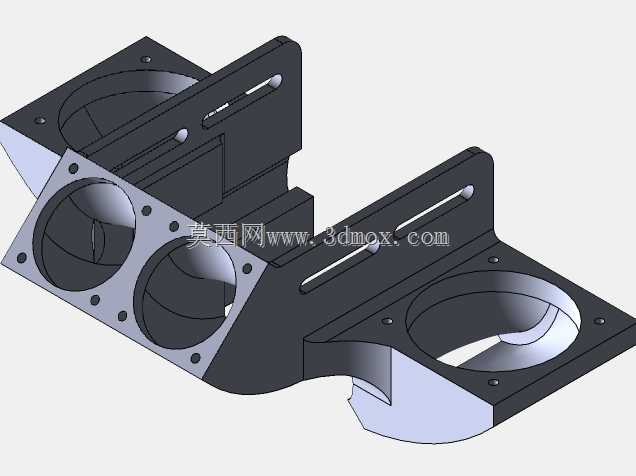

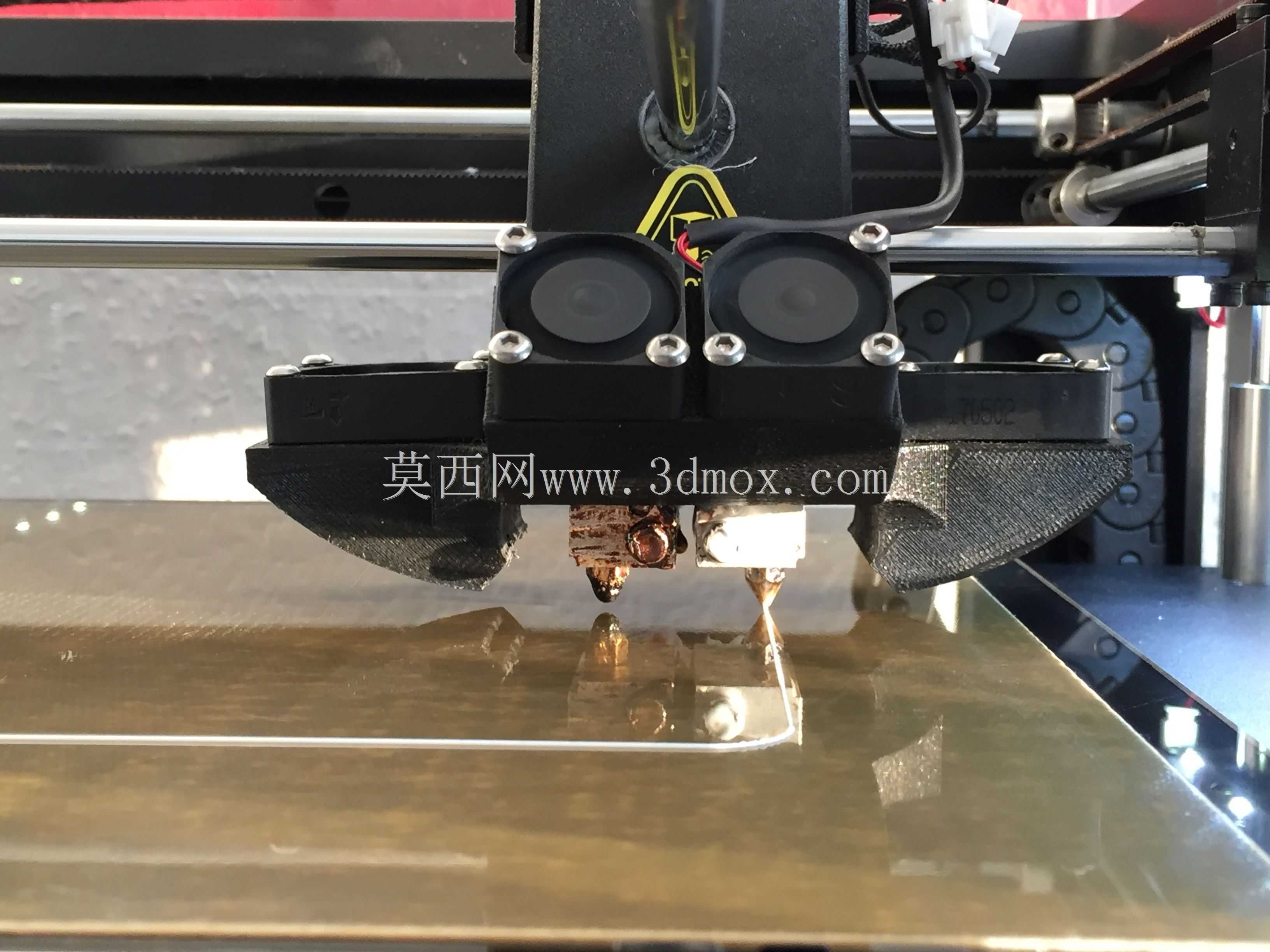

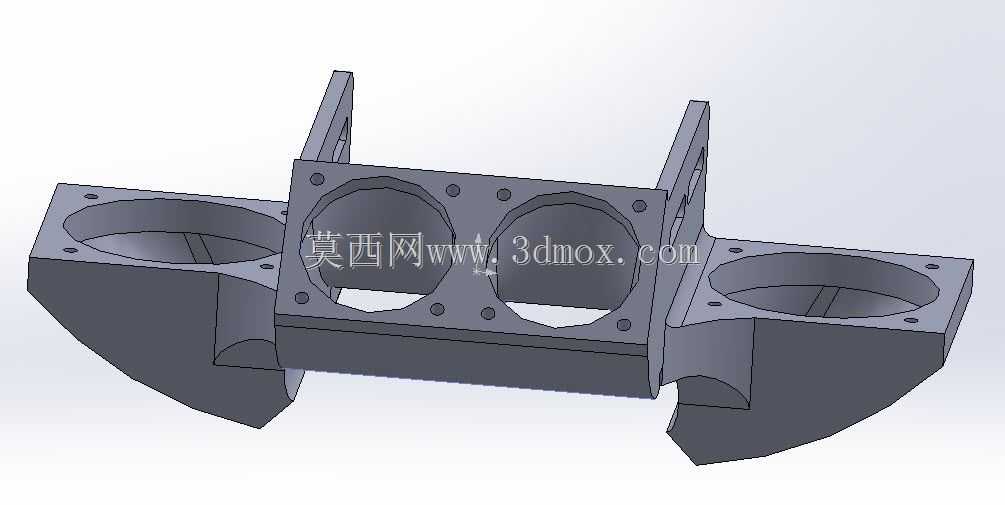

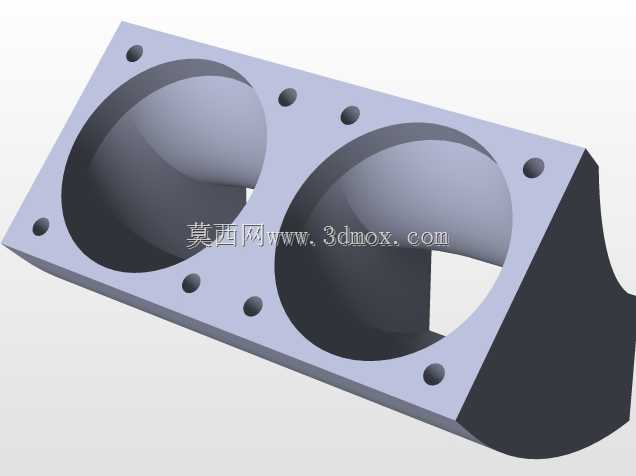

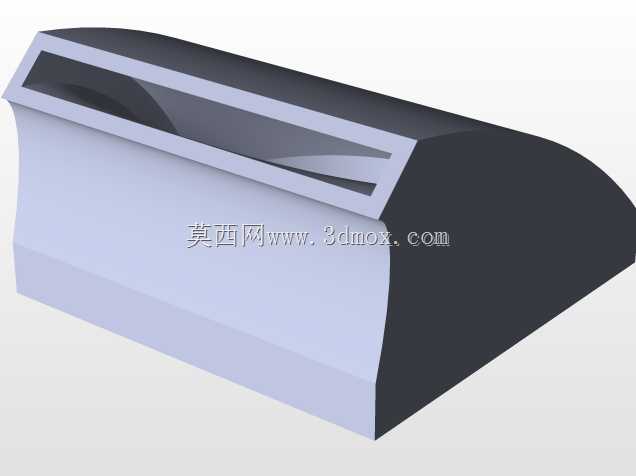

该结构件专为适配Bond Tech挤出机在Raise3D N2机型上的加装改造设计，核心作用是为挤出端提供稳定的双风扇风冷支撑，解决PETG及碳纤维填充PETG耗材打印过程中，挤出段散热不均导致的耗材软化堵头、成型面冷却不足引发的层间错位问题。从实际打印工况来看，常规单风扇风冷结构在打印高填充耗材时，靠近喉管段的散热风量不足，容易出现耗材提前熔融粘连在送料齿轮上的故障，双风扇布局通过对称风道分流，可同时覆盖喉管散热区与模型成型冷却区，两个不同规格的风扇安装位分别对应25mm、30mm直径的轴流风扇，安装时需将框架主体与两个风扇固定件置于同一装配层级，保证安装孔位同轴度偏差控制在0.1mm以内，避免风扇运转时产生共振异响。设计阶段优先考虑了安装边界的适配性，支架整体采用对称式框架结构，两侧的弧形避让结构完全贴合挤出机原有安装座的外形轮廓，不会与X轴运动滑台、Z轴限位结构产生运动干涉，安装孔位完全匹配原有挤出机的螺丝孔距，无需对原有设备进行打孔、切削等二次改造，直接通过M3沉头螺丝即可完成固定。中间区域的两个圆形风扇安装位周围均匀分布螺丝固定孔，可保证风扇安装后与风道贴合紧密，减少风量泄漏，两侧延伸出的风道导流结构可将冷却风精准导向挤出喷嘴下方的成型区域，避免风量吹散未完全熔融的耗材导致打印件出现拉丝、缺料问题。结构壁厚设计为2.5mm，既保证了PLA、ABS等常见3D打印耗材制作该支架时的结构强度，不会因长期受热出现形变翘曲，也不会因壁厚过大增加打印耗时与耗材成本，所有安装孔位均做了0.2mm的公差余量设计，适配FDM打印工艺的成型精度误差，避免打印后孔位过小无法装配的问题。支架上部的两个固定支臂直接卡接在挤出机的上部安装凸台上，形成三点支撑结构，相比单侧固定的支架结构，长期使用不会出现支架下沉偏移的问题，可保证冷却风始终对准喷嘴与成型件的衔接位置，在高速打印场景下也能提供稳定的冷却效果，减少打印件的层纹、翘边等缺陷。
