弗里茨壁挂式中继器安装支架结构设计

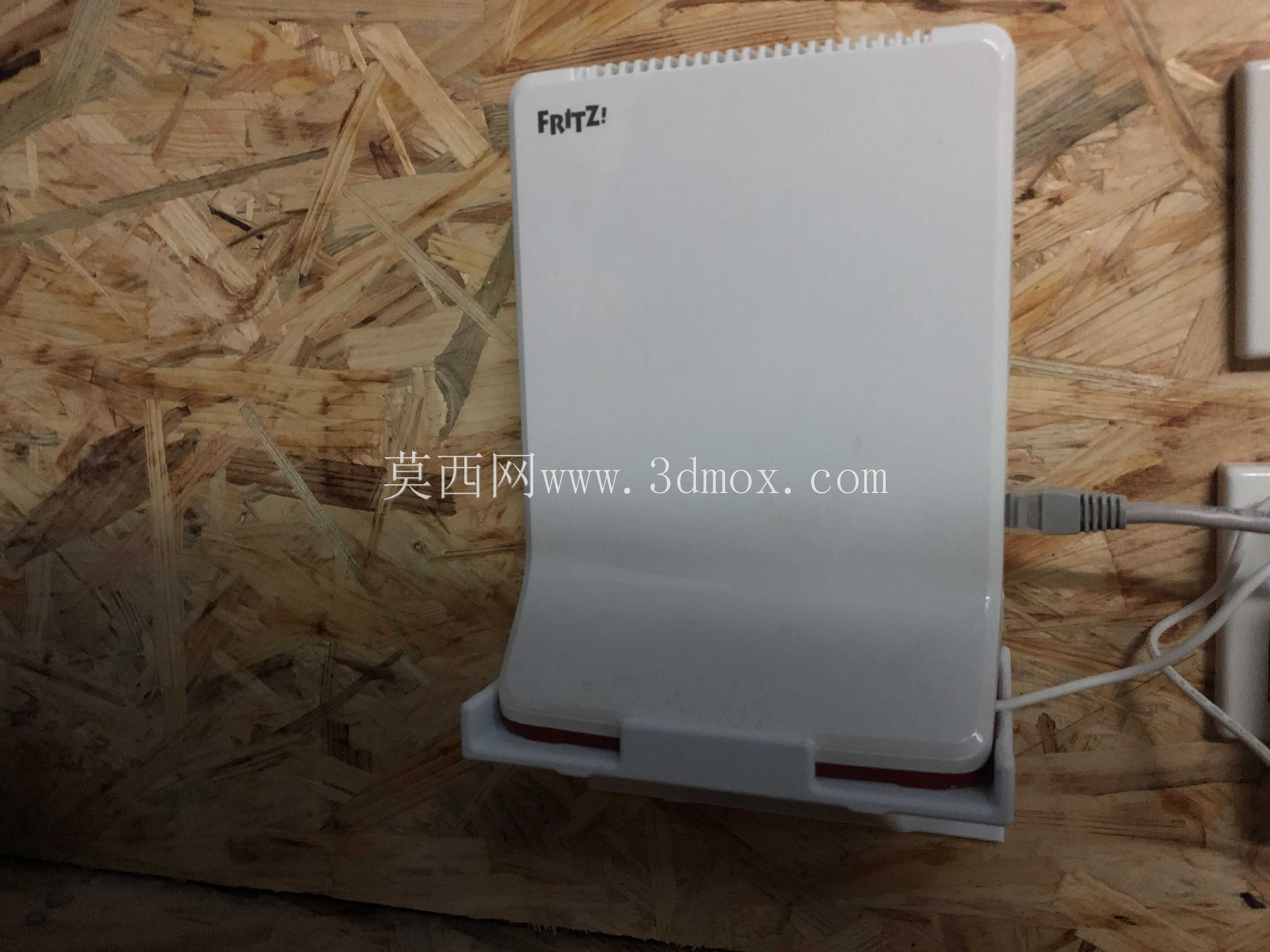

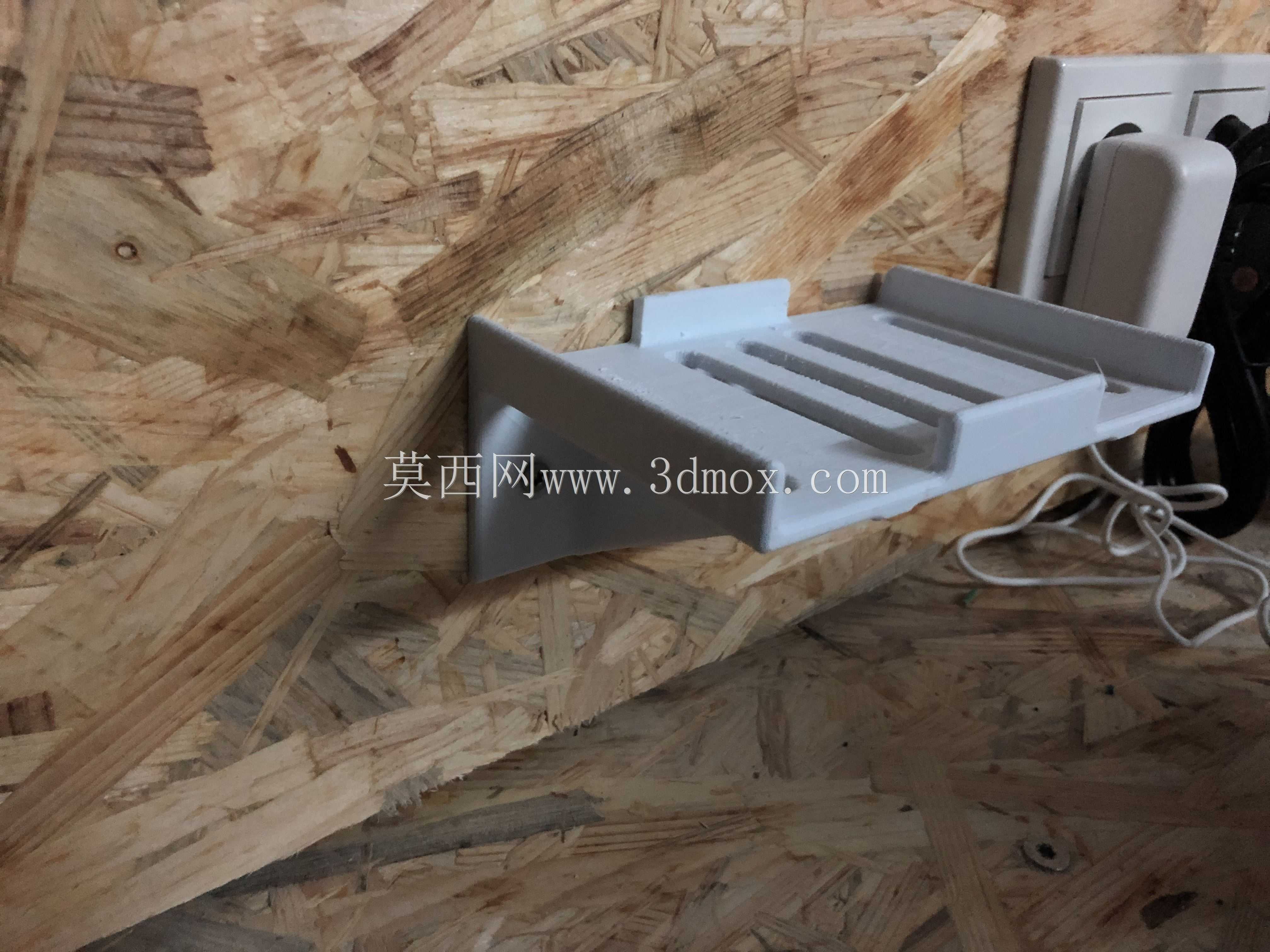

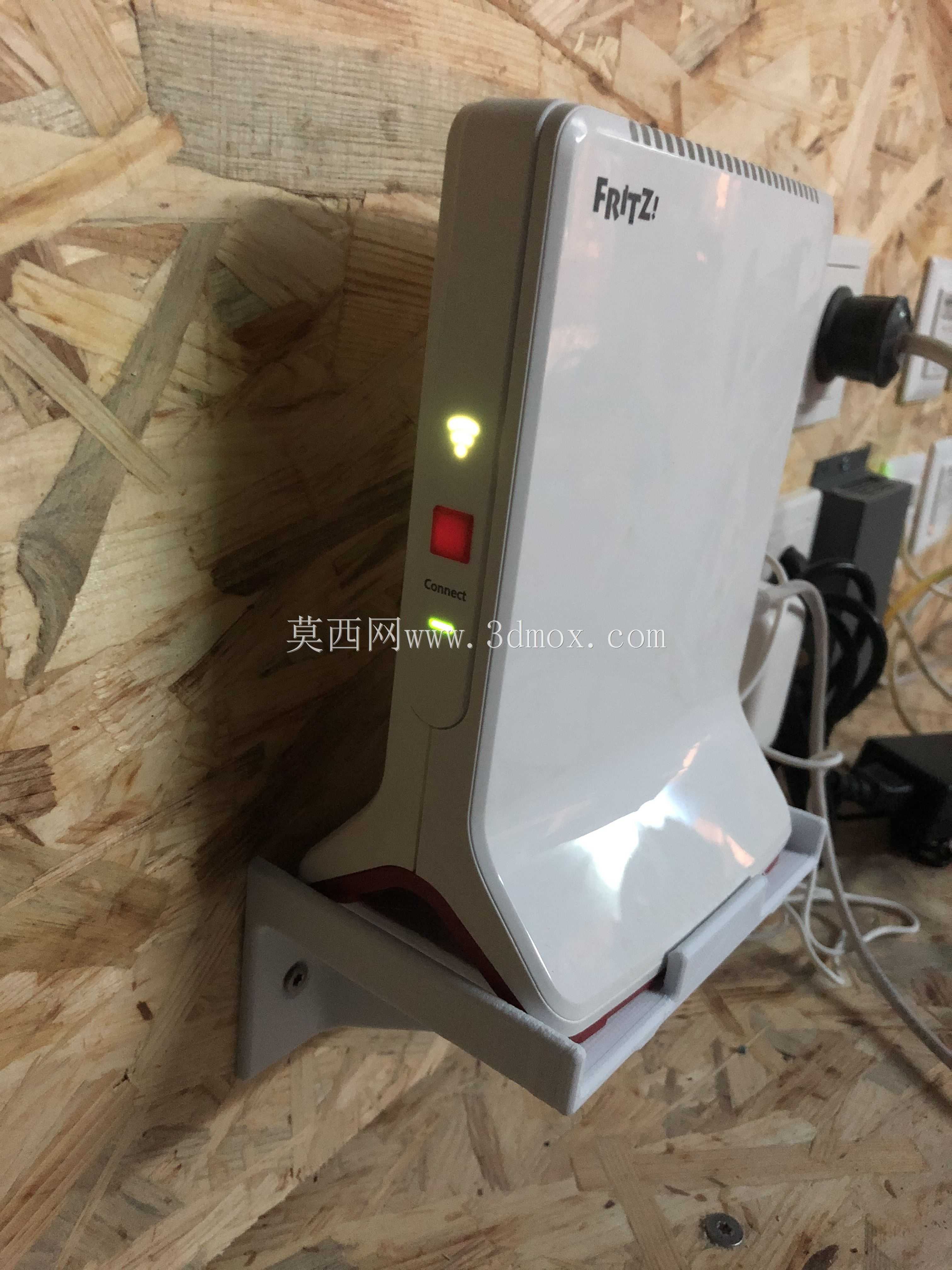

日常网络布设场景里，墙面空间的利用一直是小范围组网优化的常见方向，这款适配弗里茨Repeater3000的壁挂安装结构，正是针对墙面部署中继器的实际需求做的针对性设计。很多家庭或小型办公场景里，中继器如果直接插在墙面插座上，一方面容易因为插头受力不均出现松动，另一方面突出的设备本体容易被过往人员剐蹭，长期使用还可能因为外力拉扯导致插座或设备接口损坏，这款壁挂支架就是为了解决这类实际使用痛点开发的。从结构设计逻辑来看，支架采用了承托式的受力结构，没有采用卡扣抱紧的方式，而是在设备底部做了贴合设备底部轮廓的承托边，后侧通过壁挂固定座直接与墙面连接，固定座上预留的安装孔适配常规的自攻螺丝安装，安装时可以直接固定在OSB板、石膏板或者实体墙面上，安装位置可以根据插座的实际位置微调，保证设备插电后刚好落在支架承托面上，设备的重量完全由支架传递到墙面，不会让插座的铜片承受设备的额外重量，能大幅延长插座和设备电源接口的使用寿命。支架的安装倾斜角度设置为85度，这个角度是经过实际使用验证的，既不会因为角度太陡导致设备向前滑落，也不会因为角度太平让设备贴墙太近影响设备后侧的散热，同时这个倾斜角度还能让设备的天线信号辐射方向更贴合室内的信号覆盖需求，减少墙面遮挡带来的信号衰减。设计过程中专门针对3D打印的工艺特性做了优化，没有设置大角度的悬空结构，打印时不需要添加额外的支撑结构，选用PETG材料打印即可满足使用强度要求，PETG材料的抗冲击性和耐老化性能都能满足室内长期使用的需求，不会因为长期承重出现脆裂变形。支架的外形轮廓完全贴合弗里茨Repeater3000的底部曲面，承托边的高度控制在5mm，既能够挡住设备防止侧滑，又不会遮挡设备侧面的散热孔和正面的状态指示灯，设备正面的功能按键也完全外露，不会影响日常的按键操作。安装边界方面，支架后侧的固定座距离墙面的间隙控制在2mm，既能够保证支架贴墙安装的平整度，又能预留出墙面不平整时的调整余量，支架整体的外轮廓尺寸比设备本体单边宽出8mm，安装时即使存在小范围的定位偏差，也能保证设备可以稳定放置在承托面上，不会出现局部悬空的情况。实际使用中，这款支架除了固定中继器之外，还能顺带整理设备下方的网线和电源线，让墙面的布线更规整，避免线缆杂乱垂落影响美观，对于租房不方便做大面积墙面改造的用户来说，这种小体积的壁挂支架不需要破坏大面积墙面，只需要两个小螺丝就能完成固定，后期拆除也不会留下明显的痕迹。
