群晖DS213壁挂安装固定支架结构

这款壁挂安装结构针对桌面式网络存储设备的墙面部署需求设计，解决小型办公、家庭弱电场景下设备桌面占用空间大、布线杂乱、易被误碰移位的痛点。日常运维场景中，不少用户会将双盘位NAS部署在弱电井旁、工作室墙面、机柜侧方等非桌面区域，常规平放方式不仅占用宝贵的操作台面，设备底部散热间隙容易被桌面杂物遮挡，电源适配器随意摆放还会出现线材拉扯、接头松脱的隐患，这套壁挂结构正是针对这类实际使用痛点做的定向优化。

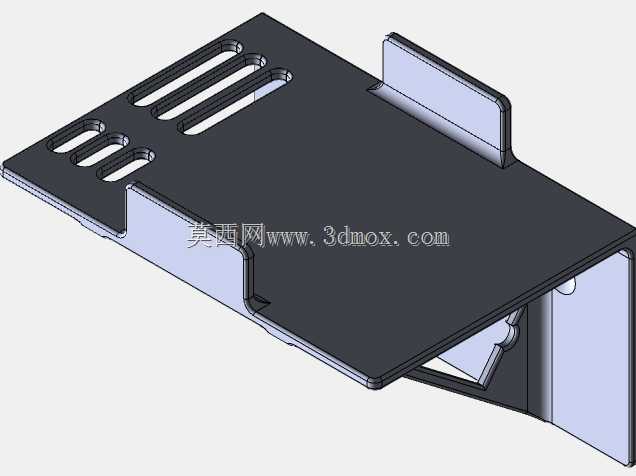

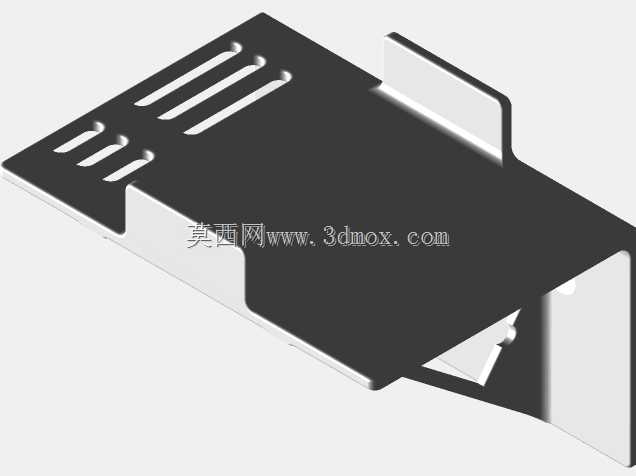

结构主体采用承托式挂载逻辑，没有采用全包覆的外壳设计，而是通过两个对称的L型承托臂贴合设备底部的受力棱边，承托臂与墙面固定座做了一体化衔接，固定座上预留的沉头安装孔可适配常规膨胀螺丝与自攻螺丝，能直接固定在水泥墙面、木质背板、冷轧钢机柜立柱等常见安装基面。安装时设备可直接从上方滑入托架，承托臂内侧做了微小的倒扣限位，避免设备被意外拖拽滑落，同时托架与设备接触的位置预留了0.8mm的间隙，可粘贴防滑泡棉条，既避免硬接触刮花设备外壳，也能抵消墙面不平整带来的装配应力。

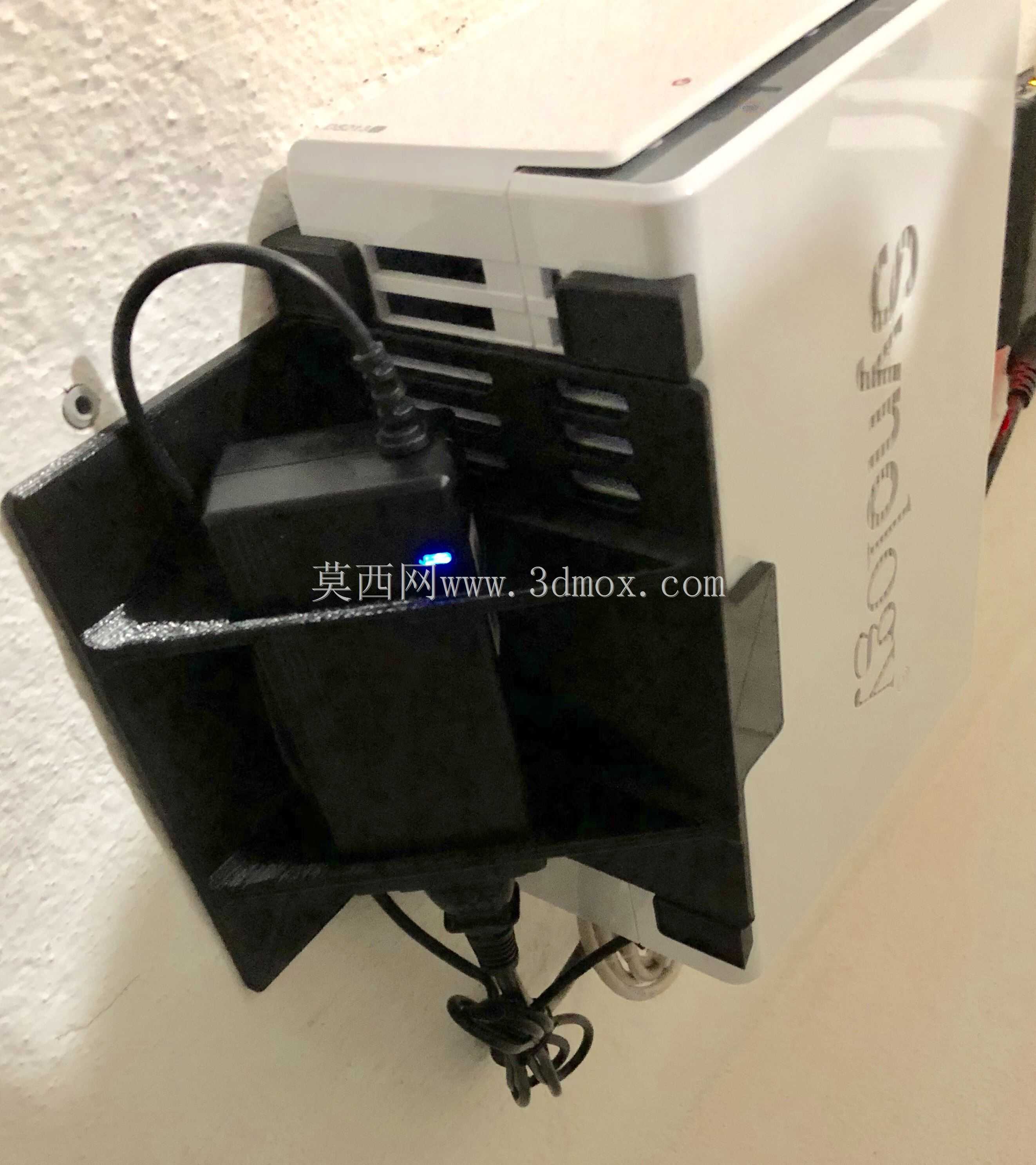

针对电源适配器的收纳需求，结构在主托架下方延伸出独立的适配器固定卡位，卡位尺寸适配DS213原装电源的外形轮廓，可将适配器卡在托架下方，电源线沿托架侧边预留的走线槽排布，避免线材垂落杂乱，同时适配器与墙面、设备主体之间都预留了足够的散热间隙，不会因为紧贴壁面导致适配器积热。整个结构的安装边界经过反复校核，设备挂载后突出墙面的距离控制在合理范围，不会过度占用通道空间，设备正面的状态指示灯、USB接口、电源开关都完全外露，不会被托架遮挡，日常插拔U盘、观察运行状态都无需拆卸设备。

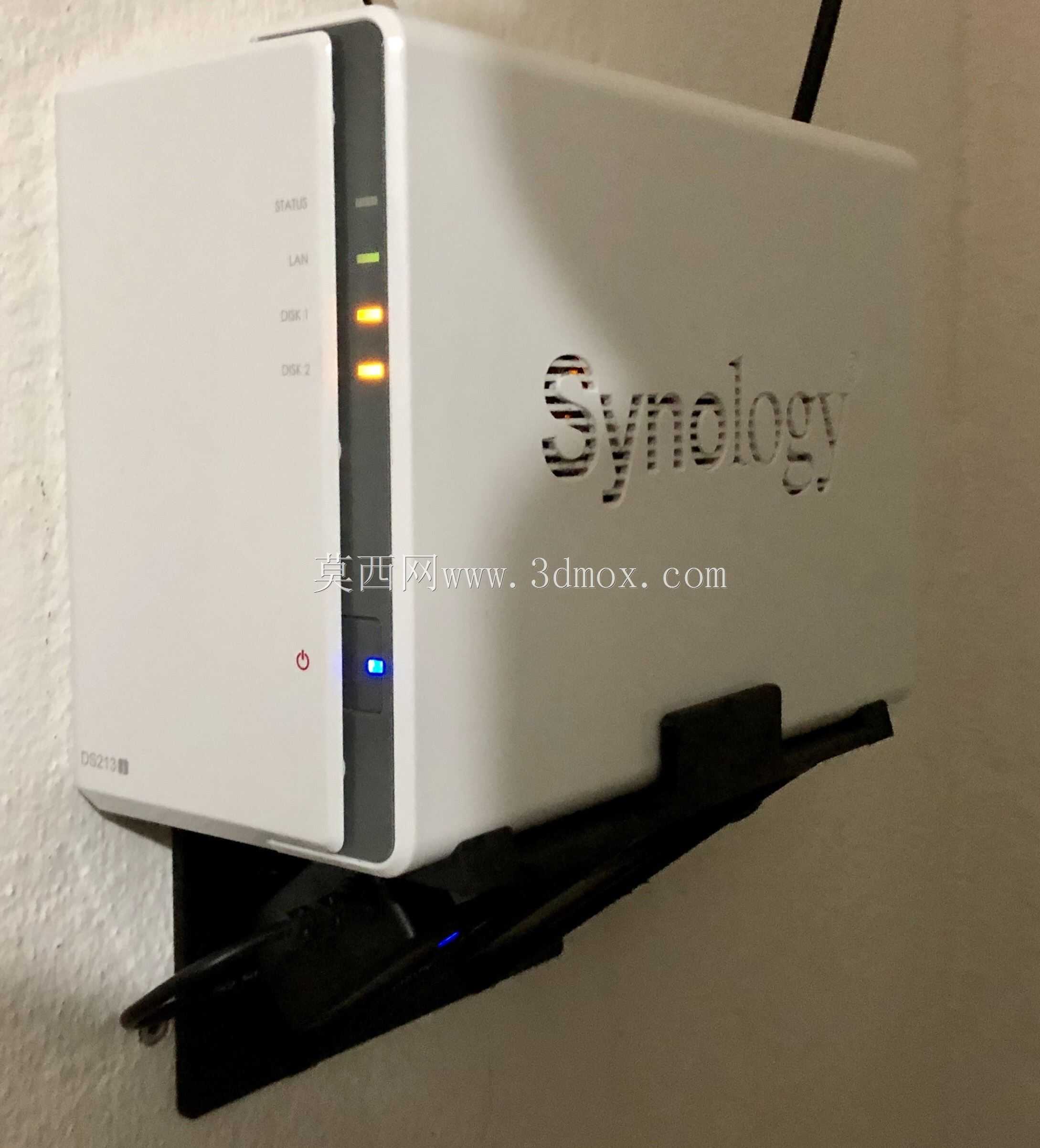

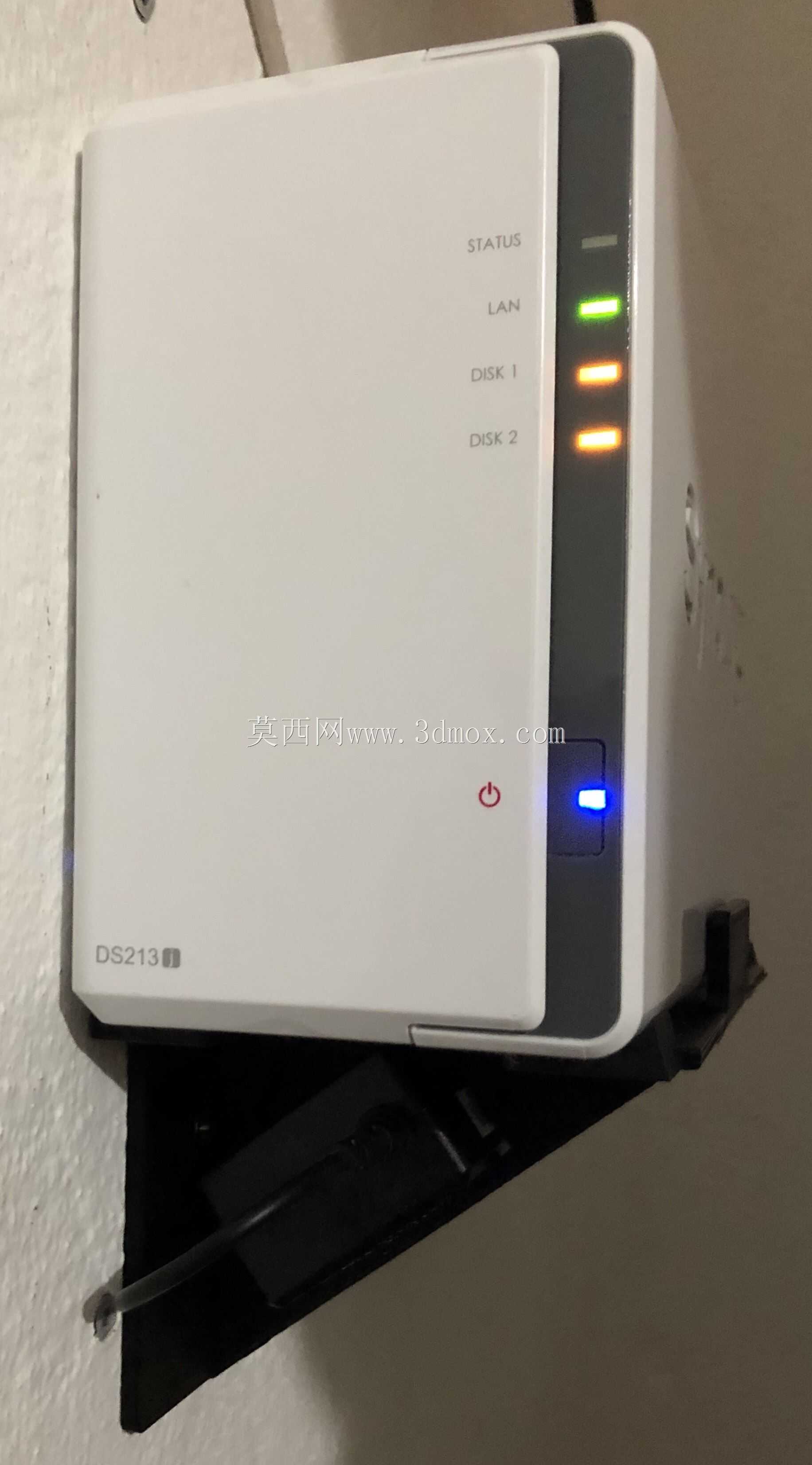

设计过程中针对3D打印工艺做了适配优化，所有受力位置做了圆角过渡避免应力集中，没有大角度悬空结构，打印时无需添加大量支撑，采用PETG材料打印即可满足承重需求，托架的安装倾角设置为85度，并非完全垂直墙面，微小的仰角既可以避免设备前倾滑落，也能让设备正面的指示灯更方便站立状态下的运维人员观察，同时倾斜角度带来的重力分力会让设备更贴合托架限位结构，进一步提升挂载稳定性。结构的受力校核按照设备满配两块3.5寸硬盘的最大重量做冗余设计，长期挂载不会出现形变断裂问题，适配墙面、桌下、机柜侧梁等多种安装场景。
