日产汽车遥控钥匙外壳结构设计

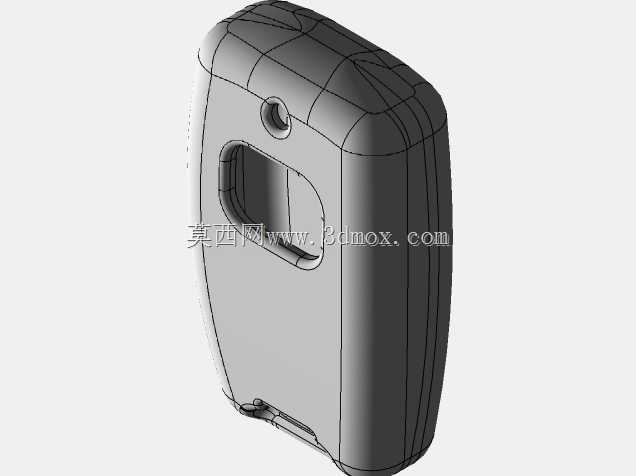

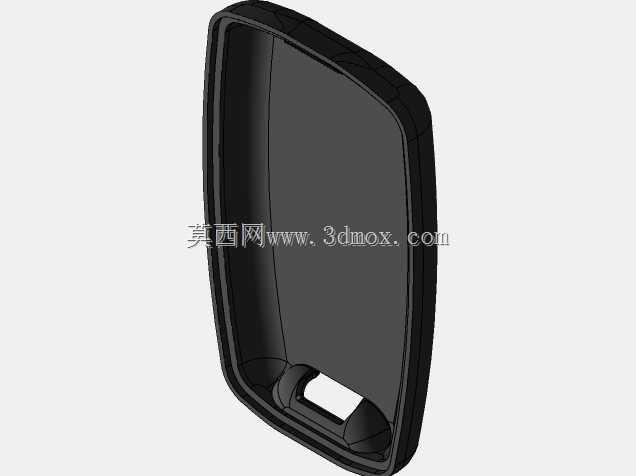

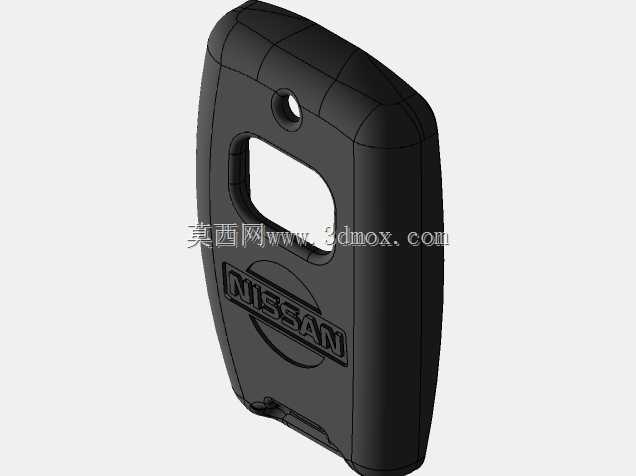

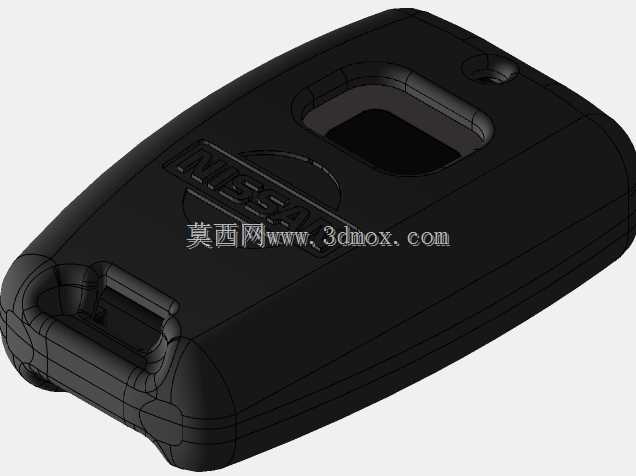

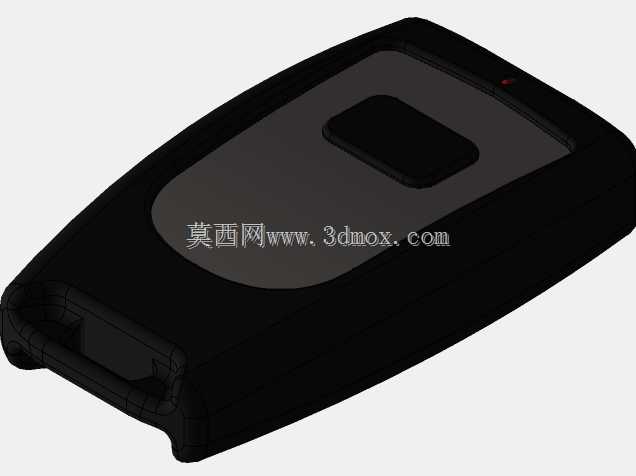

这款遥控钥匙外壳的结构设计，首先围绕日常车载使用场景展开，车主日常携带时会和口袋内的硬币、其他金属物件频繁摩擦，同时还要应对夏季高温暴晒、冬季低温冻损、偶尔的液体泼溅等实际使用工况，所以在结构拆分上做了四个核心组成部分的独立设计，分别是钥匙上盖、钥匙底部壳体、遥控按键盖以及品牌标识嵌件，各部件之间采用卡扣加定位筋的配合方式，不需要额外打胶就能实现紧密扣合，装配间隙控制在0.1mm以内，既可以阻挡日常泼溅的液体渗入内部电路板区域，也能在需要更换电池的时候，通过预留的撬口轻松拆开壳体，不会在外壳表面留下明显的撬痕。从安装边界来看，整个壳体的外形轮廓完全贴合内部遥控电路板、纽扣电池仓以及机械钥匙收纳槽的尺寸，上盖做了微弧的曲面过渡，握持的时候贴合手掌虎口的弧度，不会有生硬的棱角硌手，底部壳体预留的挂孔位置做了加厚的加强筋结构，连接钥匙挂扣的时候，即使承受日常甩动、拉扯的力度，也不会出现挂孔开裂的问题。遥控按键盖采用下沉式的设计，和上盖表面保持0.2mm的高度差，放在口袋里的时候不会因为挤压误触发按键，同时按键的触发行程做了适配，按压力度控制在3-5N之间，按压的时候有清晰的反馈手感，不会出现软塌或者卡滞的问题。品牌标识嵌件采用凹槽内嵌的安装方式，标识表面和上盖曲面保持齐平，不会因为长期摩擦出现标识脱落的问题，同时嵌件的定位柱和上盖的定位孔过盈配合，装配后不会出现松动异响。在实际的结构建模过程中，所有的配合面都做了拔模角度处理，适配后续注塑生产的脱模需求，壳体壁厚均匀控制在1.8mm，既保证了整体的结构强度，也不会因为壁厚不均导致注塑成型的时候出现缩痕、翘曲的问题，边缘的圆角过渡全部做了R0.5以上的处理，避免注塑生产的时候出现应力集中的位置，提升成品的抗摔性能，即使从1米左右的高度掉落到水泥地面，壳体也不会出现碎裂的情况，只会有轻微的擦痕，不影响正常使用。
