带调节齿结构的车辆减震悬架结构

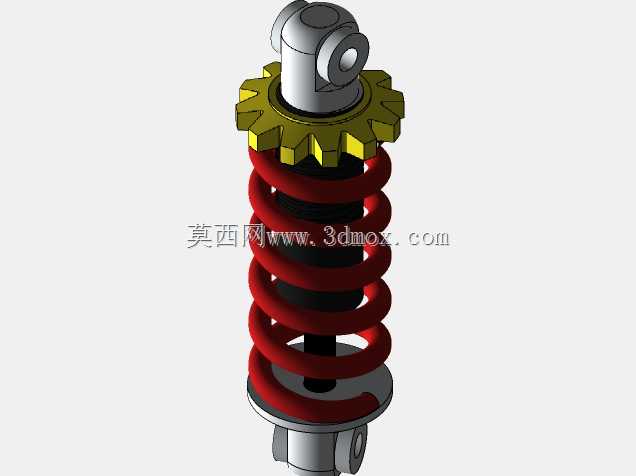

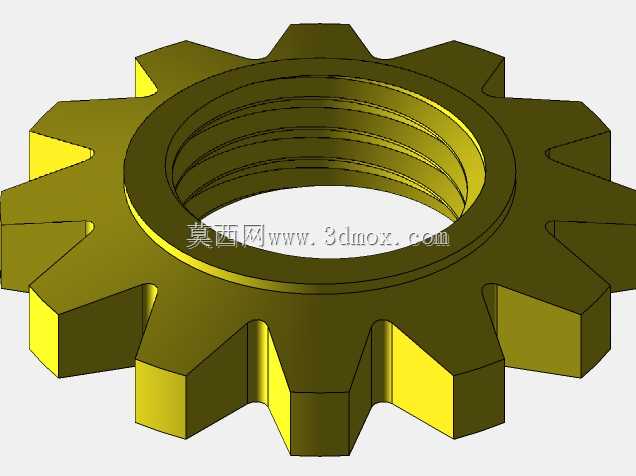

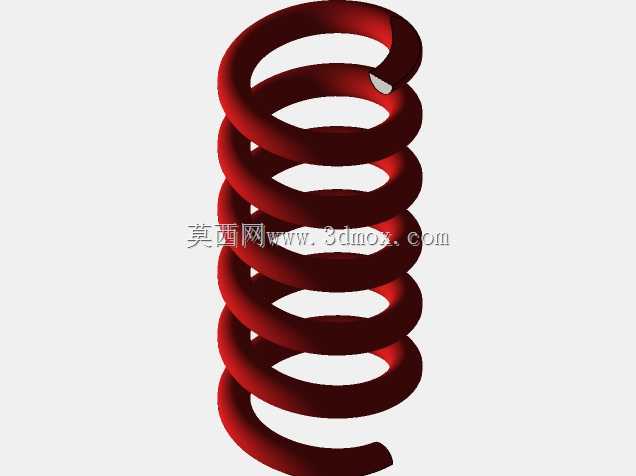

该悬架结构主要应用于非承载式车身的小型越野车辆、两轮机动代步车的后轮减震连接场景，承担车身与行走机构之间的载荷传递、震动缓冲功能，可过滤路面颠簸带来的垂直方向冲击，避免刚性连接带来的结构疲劳损坏，同时保障行驶过程中轮胎与地面的有效贴合，提升操控稳定性。从功能特性来看，该结构采用螺旋弹簧作为弹性承载元件，弹簧内侧同轴布置阻尼杆结构，可在弹簧受压缩回弹时提供阻尼力，抑制弹簧反复余振，避免车辆经过颠簸路段后出现持续的上下抛跳；顶部集成的齿状调节结构可通过旋转调整弹簧预紧力，适配不同载重需求下的悬架软硬调校，无需拆解整体结构即可完成阻尼初始状态的调整，适配不同使用场景的调校需求。设计过程中优先考虑了安装适配性，上下两端均采用铰接式吊耳结构，上端铰接位用于连接车身车架的安装支座，下端铰接位连接摇臂或车桥结构，铰接位的销轴孔同轴度公差控制在0.02mm以内，避免安装后出现卡滞、偏磨问题；螺旋弹簧的节距采用非等距设计，靠近上下安装座的位置节距更小，可在大冲击载荷下实现渐进式刚度变化，兼顾小颠簸下的滤震舒适性与大冲击下的支撑性。外形尺寸方面，整体结构的垂直安装高度适配常见12-14寸轮径的代步车辆悬架安装空间，上端调节齿的外径小于弹簧安装座的最大外径，不会额外增加安装时的径向空间占用，弹簧的中径与阻尼杆的外径预留足够间隙，避免弹簧压缩过程中与阻尼杆外壁发生摩擦剐蹭，延长部件使用寿命。结构拆分来看，顶杆作为阻尼传递的核心部件，表面采用硬铬镀层处理，提升耐磨性能；顶部的锁紧坚果采用细牙螺纹结构，与调节齿配合实现预紧力的锁止，避免车辆行驶过程中螺纹松动导致预紧力变化；弹簧采用60Si2Mn弹簧钢材质设计，满足高频往复压缩下的疲劳强度要求；底部底座设置有限位凸台，可在弹簧压缩到极限行程时提供硬限位，避免阻尼杆被过度压缩导致内部密封结构损坏。安装边界上，上下铰接孔的中心距在空载状态下的尺寸为常规代步车悬架的标准安装距，可直接替换同规格的传统减震器结构，无需对车架安装位做额外改装，调节齿的齿形采用标准渐开线齿形，可配合通用勾型扳手完成预紧力调整，无需专用调校工具，日常维护调校门槛更低。
