手动金属卷笔刀结构设计方案

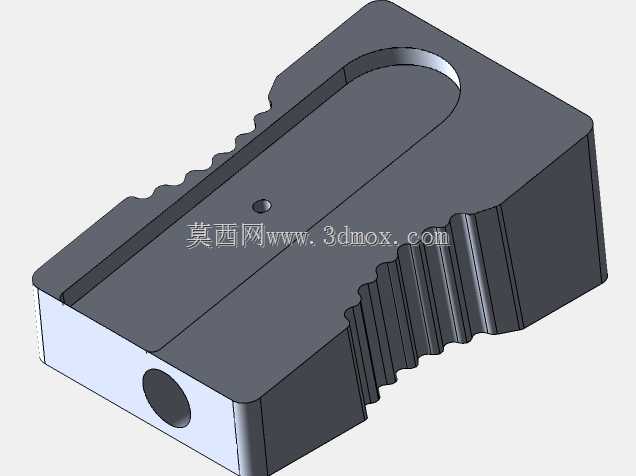

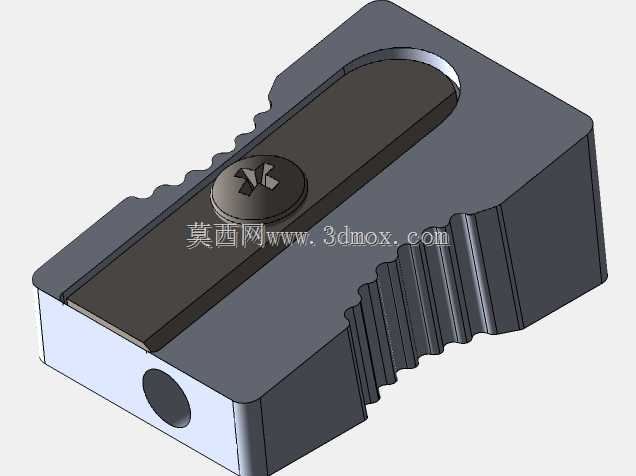

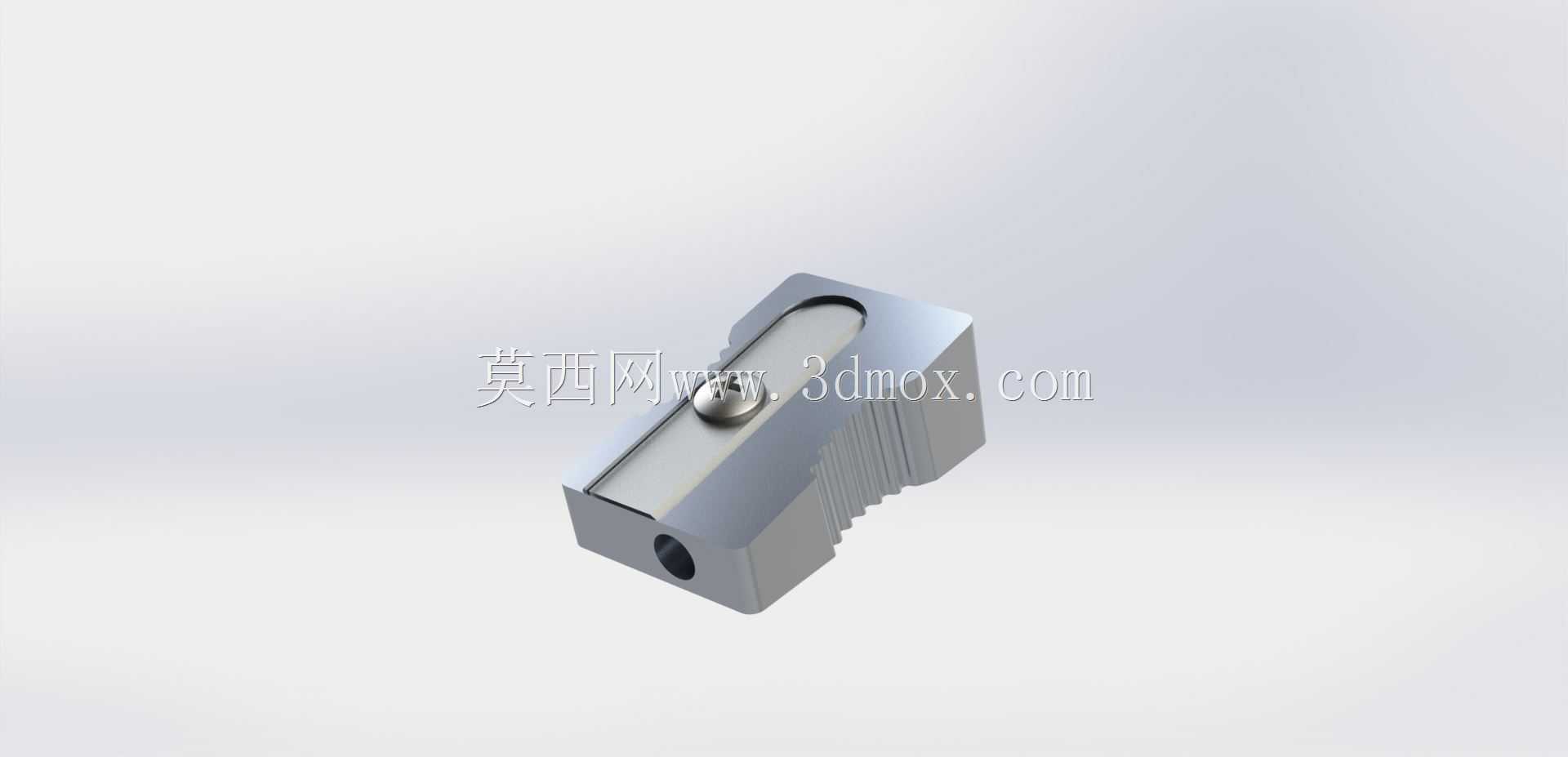

日常办公与学生文具场景中，手动金属卷笔刀是普及率极高的小型切削工具，相比塑料外壳的一次性卷笔刀，金属材质的结构件拥有更长的使用寿命与更稳定的切削精度，即便在高频使用的教室、绘图室场景下，也不易因外力挤压出现壳体开裂、刀架错位的问题。这款卷笔刀采用一体式铝合金压铸壳体，侧面设计有等距分布的防滑棱纹，使用者单手握持时可以获得足够的摩擦力，即便是手部出汗或者佩戴薄劳保手套操作，也不会出现打滑脱手的情况。壳体一侧预留的锥形插笔孔适配常规直径的木质铅笔，孔内壁做了光滑倒角处理，铅笔插入时不会被孔边毛刺刮伤木质笔杆，也能避免笔杆偏斜导致的削笔断芯问题。内部的切削刀架采用倾斜固定角度设计，刀片通过微型沉头螺丝锁紧在刀架定位槽内，刀片刃口与锥形孔的母线保持固定夹角，铅笔插入后沿顺时针方向旋转时，刃口可以均匀切削木质笔杆，逐步露出合适长度的笔芯，不会出现单侧切削过深导致笔芯断裂的情况。刀架与壳体的连接采用卡扣加定位凸台的结构，不需要额外紧固件就能实现刀架的固定，长期使用后如果刀片变钝，只需要拧开固定刀片的沉头螺丝就能更换同规格的备用刀片，不需要整体报废整个卷笔刀，大幅降低了使用成本。壳体下方预留的排屑槽与切削腔直接连通，切削产生的木屑会顺着锥形腔的斜面直接从排屑口掉落，不会在腔体内堆积堵塞，日常清理时只需要轻磕壳体就能倒出残留的细碎木屑，不需要额外工具拆解清理。整体外形采用方正的小尺寸块体设计，边角全部做了R2圆角处理，既不会因为尖锐边角划伤使用者，也能平稳放置在桌面，不会轻易滚落，整体尺寸可以轻松放入笔袋、文具盒甚至工装口袋，携带十分方便。设计过程中重点控制了刀架的安装定位精度，刀片安装面的平面度公差控制在0.02mm以内，确保刃口每一处都能与铅笔表面均匀接触，避免局部切削力过大导致的笔芯断裂；同时壳体的壁厚控制在1.5mm，既保证了整体结构强度，又不会因为壁厚过大增加整体重量，单只成品重量控制在30g以内，长时间握持使用也不会产生手部疲劳。锥形插笔孔的入口直径设计为10mm，向内逐步收窄至8mm，适配市面上绝大多数标准直径的木质铅笔，也能兼容同直径的炭笔、彩铅等绘图用笔，适用场景覆盖日常书写、工程绘图、美术创作等多个领域。
