漫威影视道具雷神之锤结构设计方案

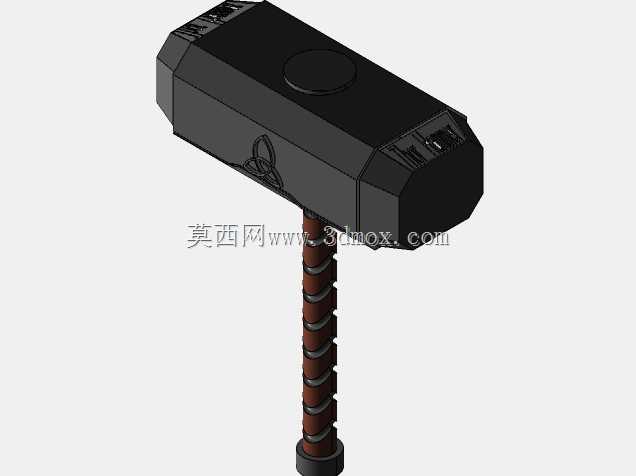

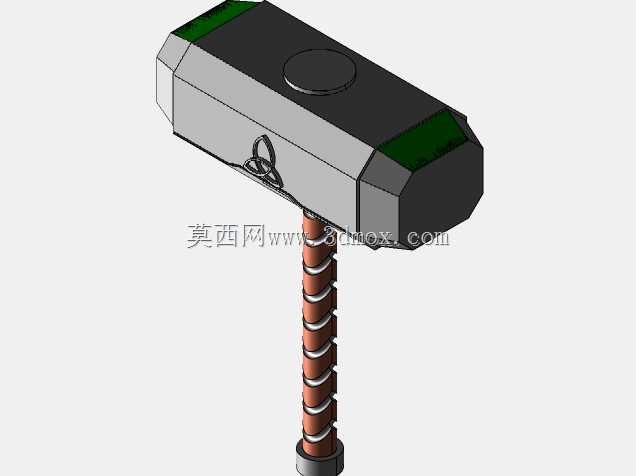

这款雷神锤的三维结构设计，最初的需求来源于影视道具复刻与文创周边开发场景，在实际落地中可覆盖主题展馆展品制作、cosplay活动道具生产、创意潮玩摆件加工等多个应用方向，并非仅停留在概念建模层面。从结构功能层面来看，设计时首先区分了道具展示款与互动体验款的不同边界：展示款侧重外形还原度，整体采用一体化主壳体加表面装饰嵌件的结构，锤身主体做了六面切角的棱边处理，对应影视设定里的符文刻印区域预留了0.8mm深度的嵌装槽，可直接粘贴蚀刻片或者做填色处理，不需要额外二次加工找定位；互动体验款则在锤身内部预留了配重块安装腔与声光组件的走线空间，握柄与锤身的连接位置设计了M12的标准螺纹接口，配合定位销承受挥击时的径向载荷，避免使用过程中出现连接松动的问题。外形尺寸的设定上，整体长度控制在430mm，锤身主体截面为150mm×150mm的方形切角结构，握柄直径32mm，符合成年人单手握持的人机工程尺寸，安装边界上如果是作为固定展品使用，锤身底部预留了M6的螺纹孔，可直接配套通用支架做固定安装，不需要额外打孔破坏主体结构。设计思路上没有完全照搬影视设定的夸张比例，而是结合实际加工的工艺性做了优化：锤身表面的装饰线条没有做尖锐直角，全部倒了R0.5的圆角，既避免后续喷涂加工时出现积漆问题，也能降低使用过程中锐角磕碰带来的安全隐患；握柄表面的螺旋纹理做了等距2mm的凸起设计，既还原了影视里的缠绕质感，也能增加握持时的摩擦力，不需要额外包裹防滑材料。从加工适配性来看，这套结构既支持3D打印做小批量样件制作，也可以拆分部件做注塑量产，锤身的分模线设置在侧面棱边位置，后续打磨处理的工作量能减少40%左右，握柄的中空结构设计也能在保证结构强度的前提下降低整体重量，即便是填充配重块之后，整体重量也能控制在2.5kg以内，符合手持道具长时间使用的承重要求。针对不同使用场景的适配，设计时还预留了模块化替换空间：如果是作为儿童玩具使用，可将内部配重块替换为EVA填充块，锤身棱边加大倒角到R3，降低使用风险；如果是作为金属工艺摆件，可直接将壳体材质替换为锌合金压铸，预留的嵌装槽可以直接镶嵌金属铭牌，不需要修改主体结构。
