15mm规格EC11旋转编码多档位开关结构

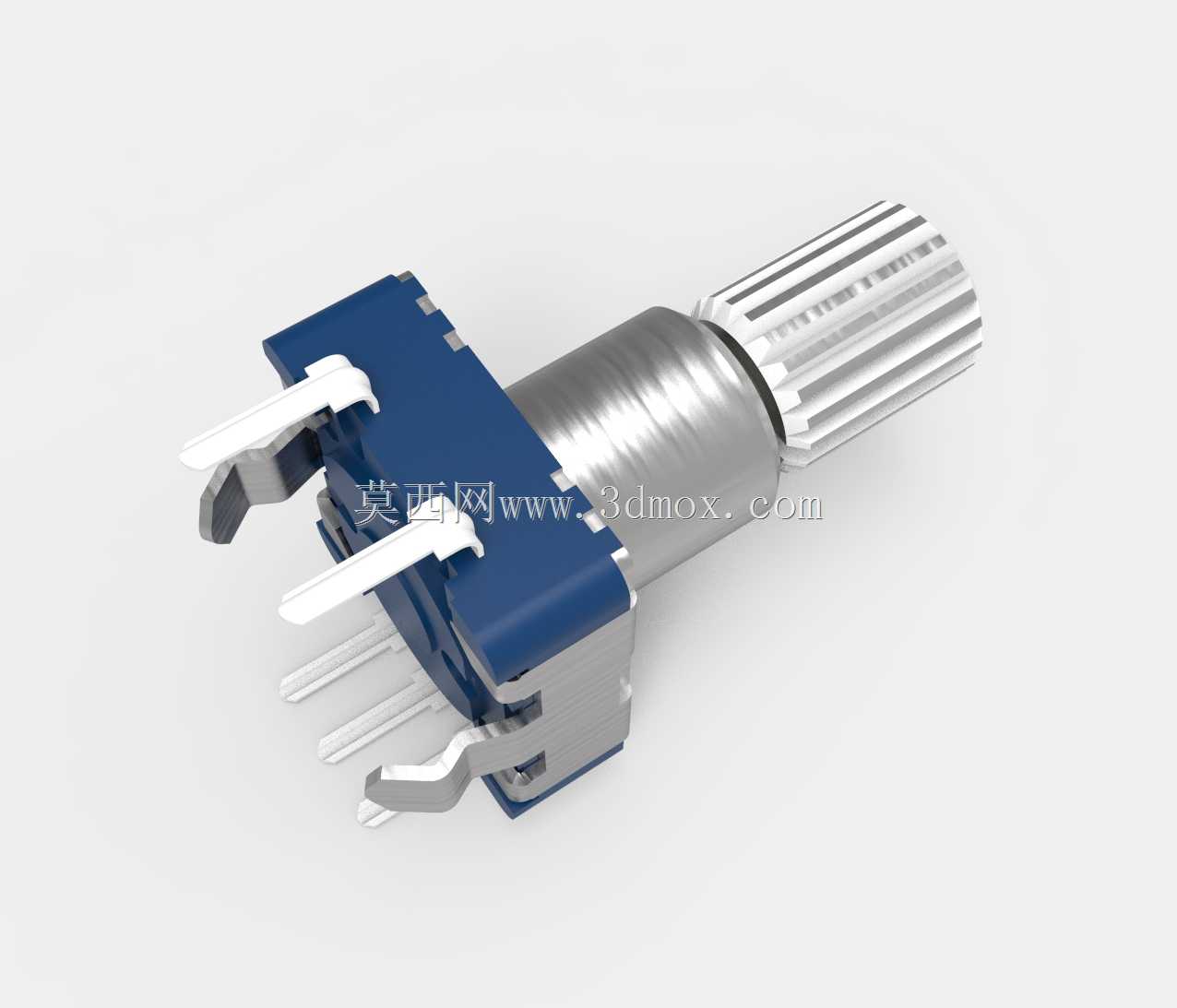

　　这类15mm规格的EC11旋转编码多档开关，是消费电子、小型工控设备面板上极为常见的人机交互输入部件，日常接触的车载音响音量调节、小家电功能切换、工业手持终端参数调整旋钮，大多采用同结构的编码开关作为输入载体。不同于传统电位器通过电阻值变化反馈位置，这类编码开关通过内部触点的通断时序输出脉冲信号，可实现无极限的旋转操作，搭配按压结构还能额外实现按键确认功能，单一部件就能完成参数增减、选项切换、确认输入三类操作，大幅简化面板的按键布局。从结构设计来看，该部件采用卧式插装的引脚布局，六只弯角插针分为两组，一组负责编码脉冲信号输出，一组负责按压按键的信号通断，引脚间距符合常规PCB板的插孔设计规范，焊接时可直接插入对应过孔完成固定，

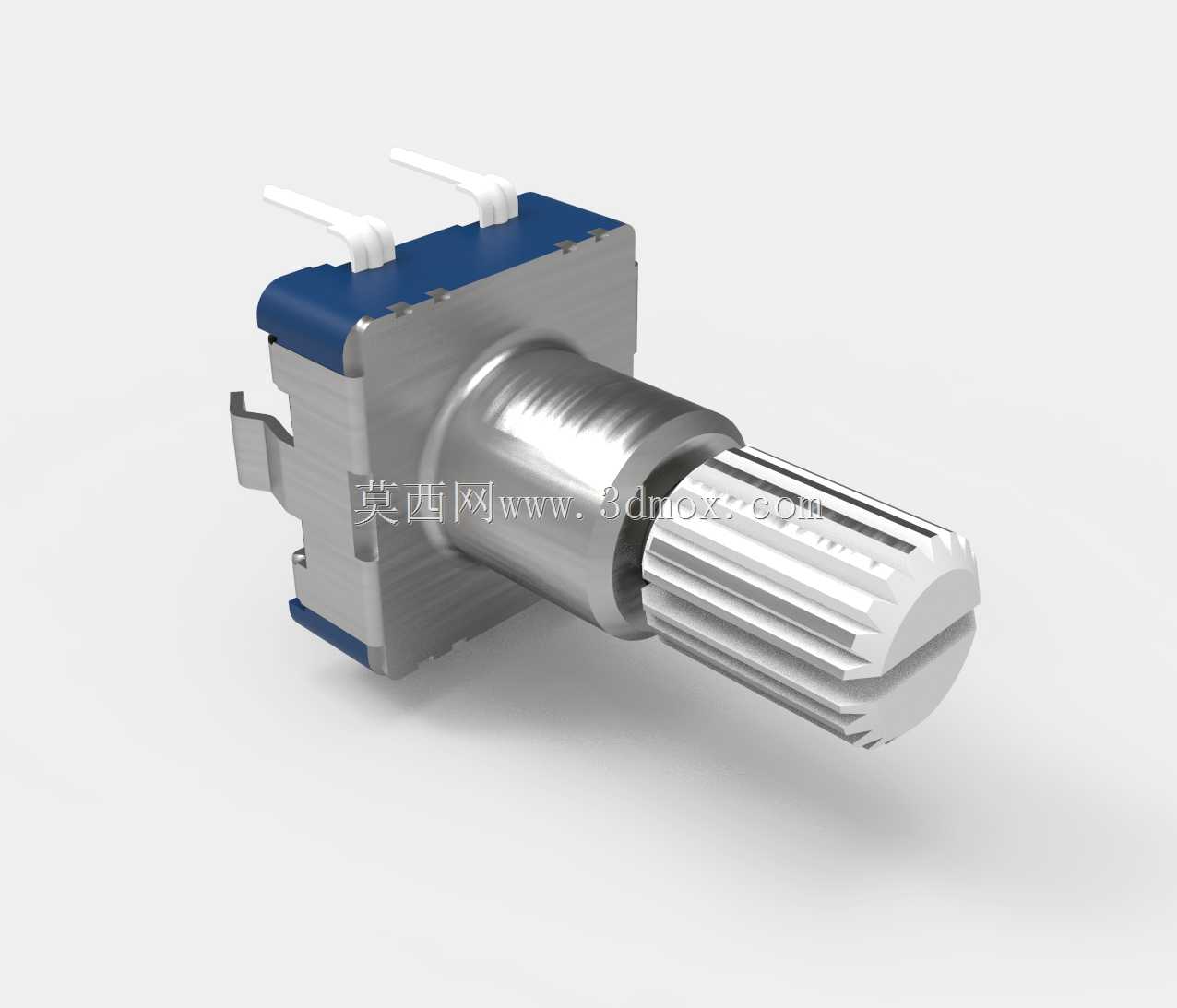

　　不需要额外设计固定压片。主体基座采用耐高温工程塑料注塑成型，能够耐受波峰焊时的高温冲击，不会出现基座变形、触点移位的问题；金属转轴部分采用滚花设计，装配旋钮时可通过过盈配合实现周向固定，避免旋钮使用过程中出现打滑空转的情况，转轴根部的金属衬套可提升结构强度，承受频繁旋转带来的径向载荷，常规使用寿命可满足数万次旋转、数千次按压的使用需求。做结构选型时需要重点关注安装边界，该开关本体总高度15mm，安装时需要在面板上预留对应直径的转轴过孔，插装后PCB板与面板的间距需要匹配引脚弯折高度，避免出现装配干涉；旋转档位的阻尼感来自内部的定位弹珠与齿槽结构，每旋转一个档位会输出对应相位差的脉冲信号，主控端可通过识别两路脉冲的相位差判断旋转方向，

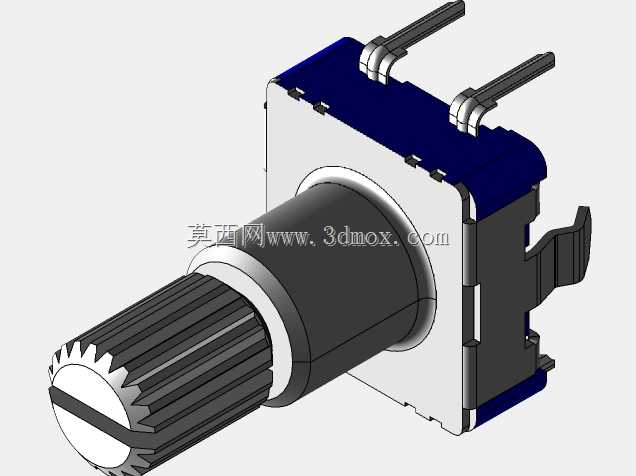

　　实现参数的增减控制。建模过程中需要重点还原引脚的弯折角度、转轴的滚花细节、基座的卡扣结构，这些细节直接影响后续PCB Layout、面板开孔的尺寸准确性，若建模时忽略引脚的弯折公差，很容易出现实物装配时引脚无法插入过孔、开关本体与面板间隙不均的问题；同时需要预留焊接后的引脚伸出长度，避免引脚过长触碰其他元器件造成短路。这类开关的按压行程通常在0.5-1mm之间，建模时需要体现按压方向的活动余量，方便结构工程师评估面板按键帽的高度设计，保证按压操作的手感一致性。
