紧凑型桌面级3D打印机主控电路板

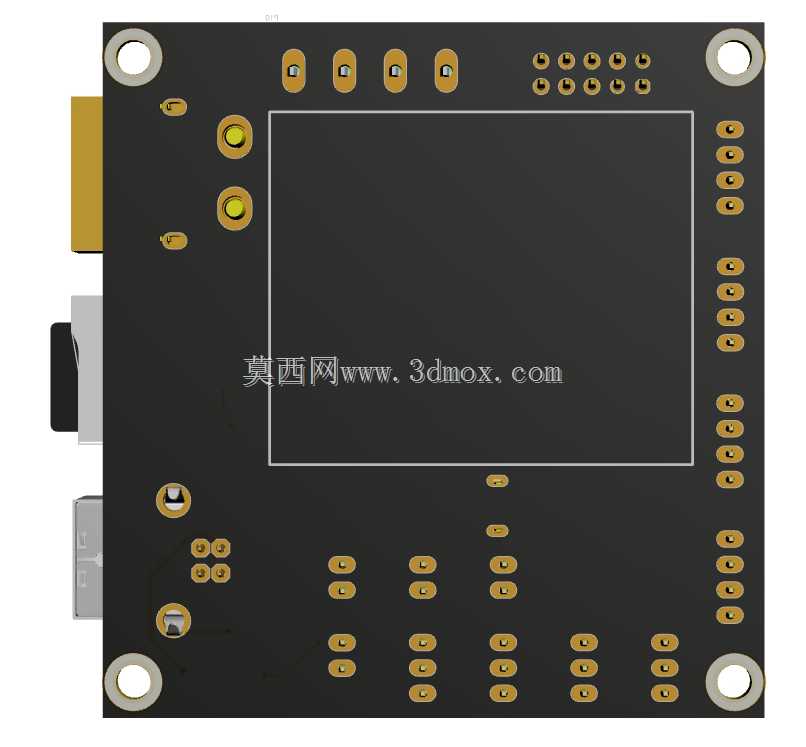

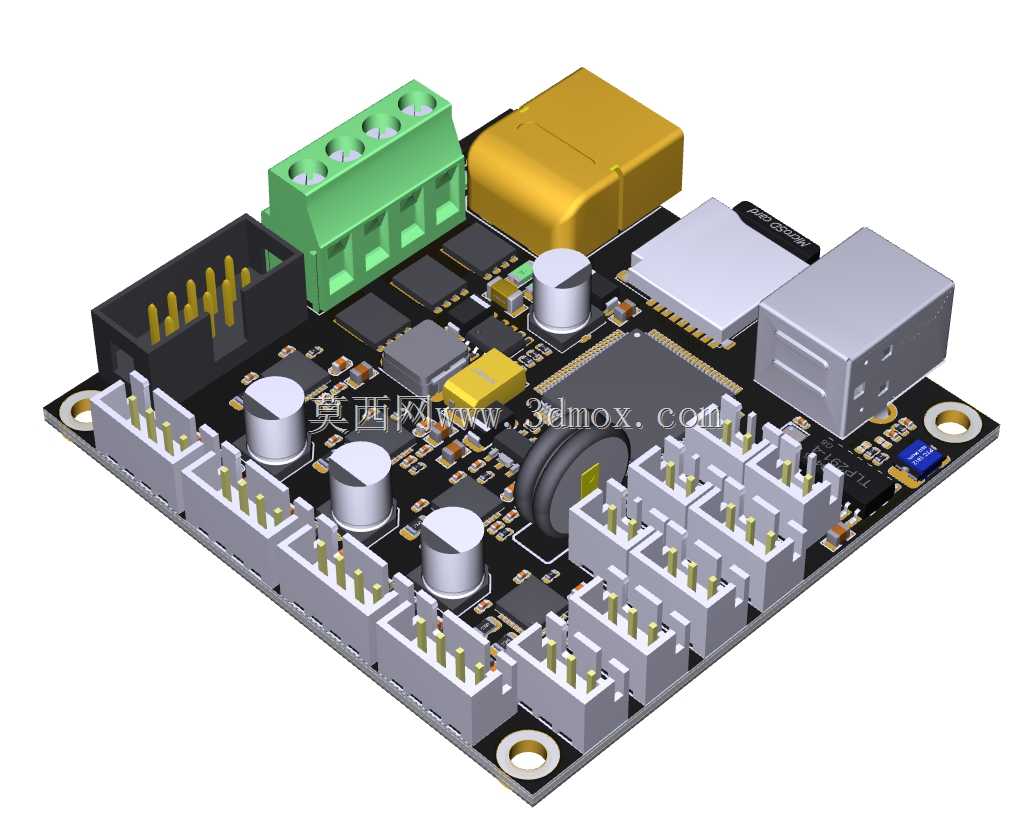

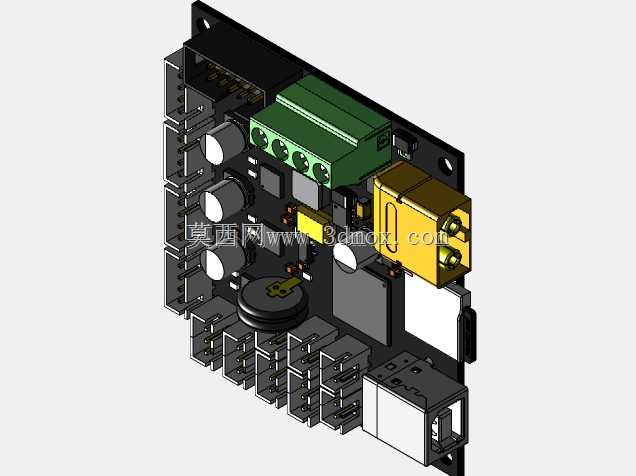

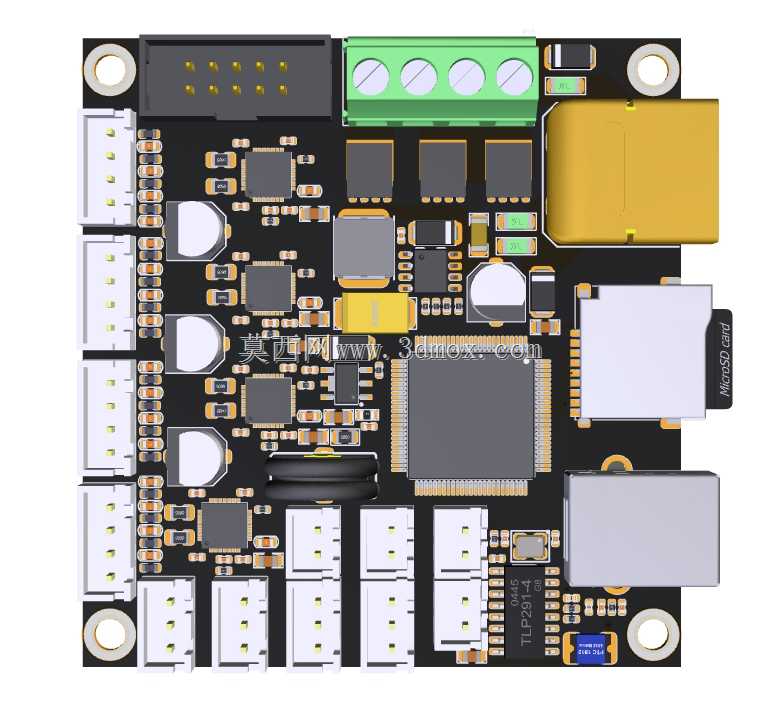

这款主控板专为小尺寸桌面级FDM 3D打印机开发，适配打印幅面在200mm×200mm×200mm以内的入门级、便携款3D打印设备，可直接嵌入设备机身内部的电控安装仓，替代传统多块分散的驱动、供电、接口板组合方案，大幅压缩电控部分占用的机身空间。板载集成了步进电机驱动接口、温度采集端子、加热棒供电输出、限位开关接插口、USB通讯端口、SD卡读写模块以及电源输入端子，无需额外外接扩展模块即可完成3D打印机的全流程运动控制、温度闭环调节、打印数据读取与上位机通讯功能，能直接驱动4路步进电机完成X/Y/Z三轴运动与挤出机送料动作，支持热敏电阻温度采集，可实现热端与热床的温度精准控制，同时预留了散热风扇的供电接口，满足打印过程中的散热需求。设计阶段充分考虑了桌面级设备的安装边界，板体四角预留了标准M3固定安装孔，孔位间距匹配常规迷你3D打印机的电控仓安装位，所有外接接口均布置在板体的侧边位置，接线后不会与机身内部的结构件、运动部件产生干涉，接口采用防反插设计，降低组装过程中的接线错误概率。板上元件布局遵循强弱电分离原则，大电流供电回路与信号采集回路分区排布，减少电源部分对步进驱动、通讯信号的电磁干扰，保证打印过程中运动控制的稳定性，避免出现打印层纹错位、通讯断连等问题。接插件选用工业级锁紧式端子，供电端子采用绿色栅栏式接线端子，可承受大电流输入，电机与传感器接口采用白色卧式针座搭配卡扣式插座，接线后不易松脱，能适应设备长时间运行产生的轻微振动环境。板上的电容、电感等滤波元件均靠近对应功能芯片布置，优化电源滤波效果，USB接口采用B型方口设计，通用性强，可直接使用常规打印机数据线连接上位机传输打印文件，SD卡模块采用卧式卡座，插卡方向平行于板体，不会额外占用垂直方向的安装空间，适配厚度有限的超薄电控仓设计。
