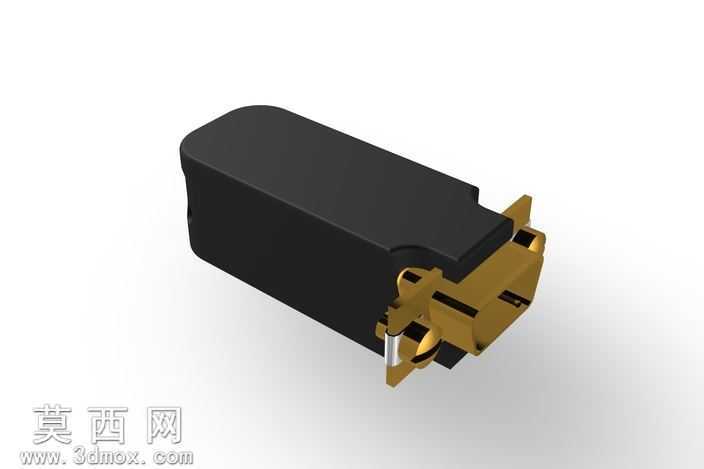

D-sub9针插头外壳结构三维设计

本作品为D-sub9针插头的完整结构三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循接插件行业通用的尺寸规范与装配逻辑，完整还原了该类插头的外壳与内部金属接触组件的全部结构细节。建模阶段首先梳理D-sub9针插头的功能结构拆分逻辑，将整体模型划分为绝缘外护壳体、金属屏蔽支架、插针固定基座三个核心功能模块，各模块独立完成参数化草图绘制后，通过拉伸、切除、倒角、拔模等基础特征命令生成基础实体，再针对各部件的装配配合位置添加精准的公差预留结构，确保虚拟装配时各部件可实现无干涉的精准契合。材质与渲染环节针对不同部件的物理属性进行差异化材质配置：绝缘外护壳体采用哑光黑色硬质工程塑料材质，调整材质的粗糙度、漫反射参数还原塑料外壳的磨砂质感，同时添加细微的表面颗粒纹理提升真实感；金属屏蔽支架与插针组件采用镀金铜合金材质，调整金属材质的反射率、高光参数与金属度，还原接插件金属部件的亮泽金属质感，同时针对金属部件的弯折冲压边缘做细微的圆角处理，还原实际冲压加工后的工艺特征。结构设计层面重点还原了D-sub9针插头的典型结构特征：外壳尾部的线缆出线位置做了圆弧过渡的收束结构，避免使用过程中线缆反复弯折出现断裂；金属屏蔽支架的卡扣结构做了精准的尺寸匹配，可实现与对应插座的锁紧固定；插针的排布严格遵循D-sub9接口的标准针脚定义，每根插针的固定基座位置都添加了防错位的卡位结构，避免装配时针脚顺序错乱。渲染阶段采用柔和的影棚布光方案，通过主光源、补光源与轮廓光的搭配，清晰呈现壳体的轮廓线条与金属部件的质感，同时添加柔和的地面阴影提升模型的立体感，最终呈现的模型可直接用于产品结构验证、装配演示、宣传素材制作等场景，完整覆盖该类接插件从设计验证到展示应用的全流程需求。
