梅花型防滑调节旋钮手轮三维设计

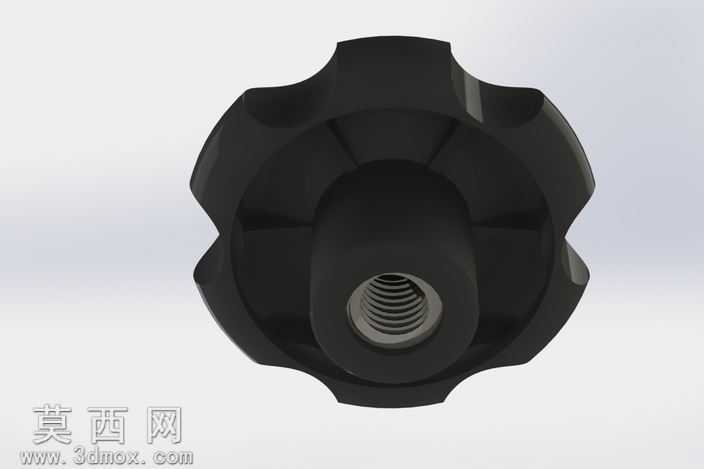

本作品为梅花型防滑调节旋钮手轮的三维设计成果，建模阶段依托主流三维工程软件完成全参数化特征构建，首先以旋转凸台特征生成手轮底部的圆柱连接基座，该基座预留标准安装接口尺寸，可适配常见的阀杆、调节螺杆等传动连接件，保证安装配合的公差精度符合通用五金件的行业规范。主体握持部分采用圆周阵列的花瓣式凸缘结构，建模时先绘制单瓣凸缘的截面轮廓，通过拉伸、倒圆角完成单个特征的构建后，以基座中心轴为阵列基准完成六组凸缘的均匀排布，每处凸缘的边缘都做了大半径圆弧过渡处理，避免尖锐棱角带来的操作划伤风险，同时凸缘之间形成的内凹曲面完全贴合人体手指的握持弧度，在手动旋转调节时能够提供充足的摩擦力，即便手部沾有少量油污也不易出现打滑脱手的情况。顶部盘面采用内凹式浅盘结构，建模时通过曲面切除特征完成盘面的下沉处理，既减轻了零件整体的重量，也避免了顶部平面积灰、积存污渍的问题，同时盘面中心预留了标识粘贴的平整区域，可用于标注调节方向、档位参数等使用信息。渲染阶段采用哑光硬质工程塑料材质，模拟尼龙加纤材质的表面质感，调整材质的粗糙度参数至合适区间，还原磨砂表面的漫反射效果，避免高反光带来的视觉失真，同时添加柔和的环境光与定向补光，清晰呈现手轮表面的曲面过渡细节与棱角光影关系，让模型的视觉呈现更贴近真实注塑成品的效果。结构设计上充分考虑了注塑成型的工艺要求，所有特征的拔模角度统一设置为1.5度，避免出现倒扣结构导致的脱模困难，各部位的壁厚保持均匀一致，防止注塑过程中出现缩痕、翘曲等成型缺陷，连接基座与主体握持部分采用平滑过渡的加强结构连接，保证手轮在承受较大扭转力时不会出现根部断裂的情况，整体结构兼顾了操作手感、结构强度与生产工艺可行性，可直接用于手板制作、开模生产的参考依据，也可作为设备调节机构的通用标准件导入整机装配模型中使用。
