跨距25cm可打印穿越机机架改装结构

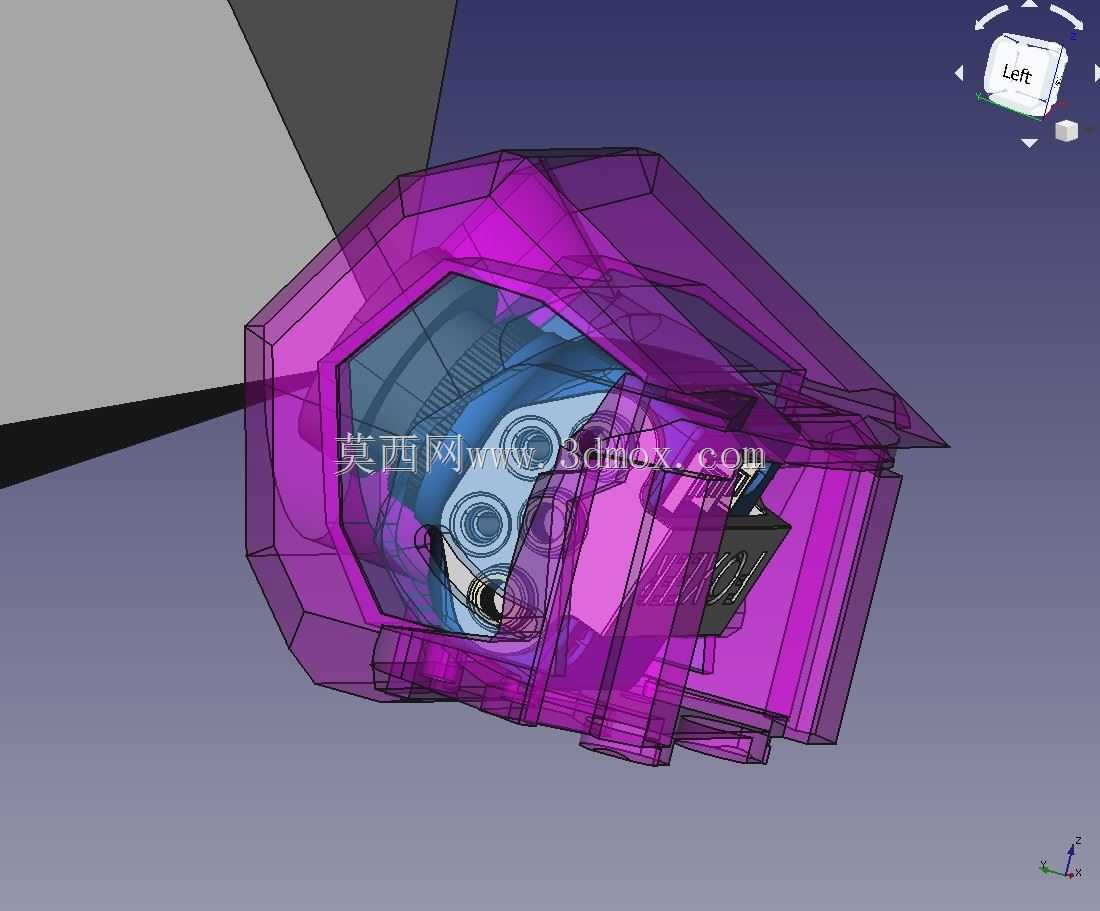

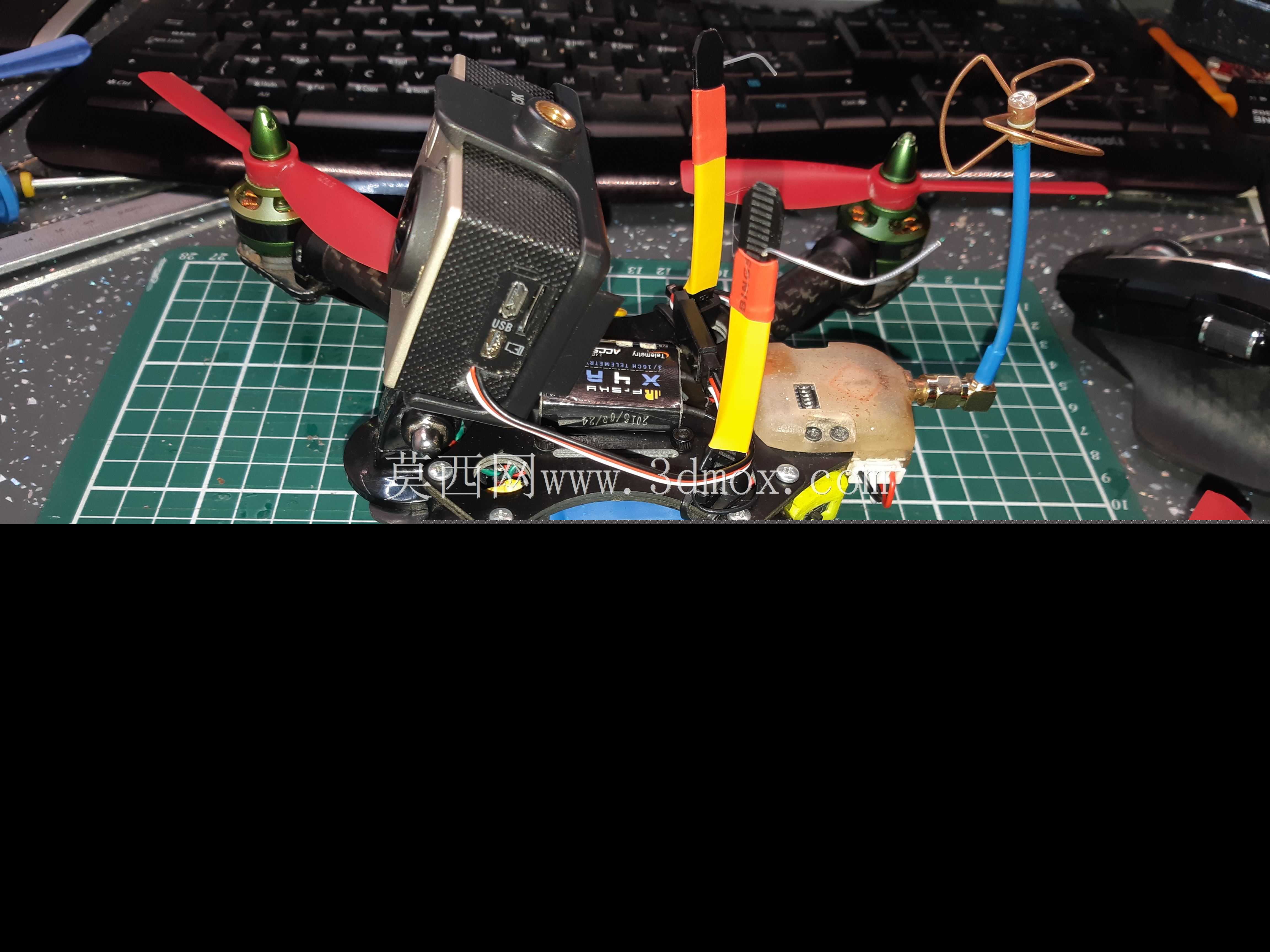

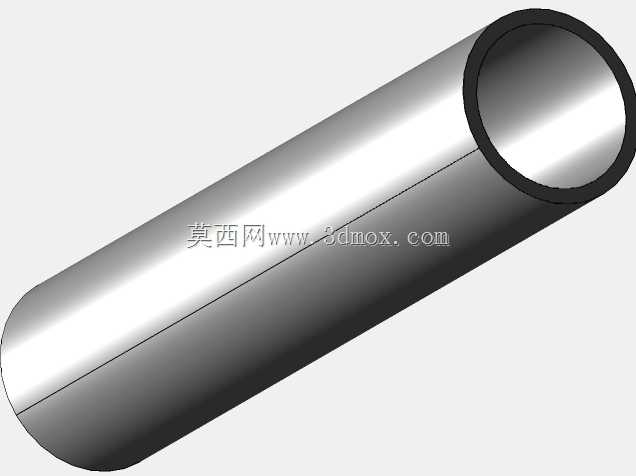

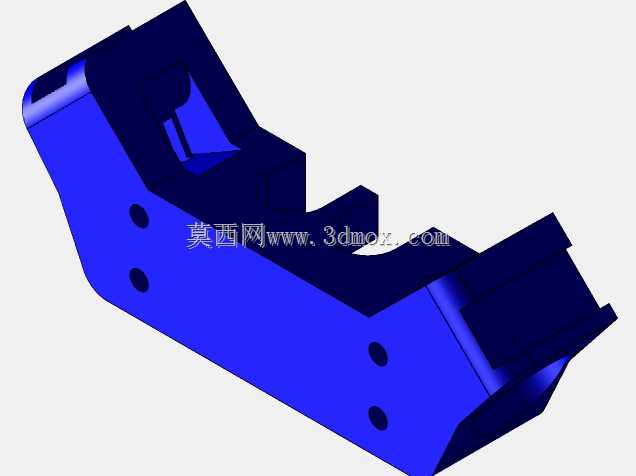

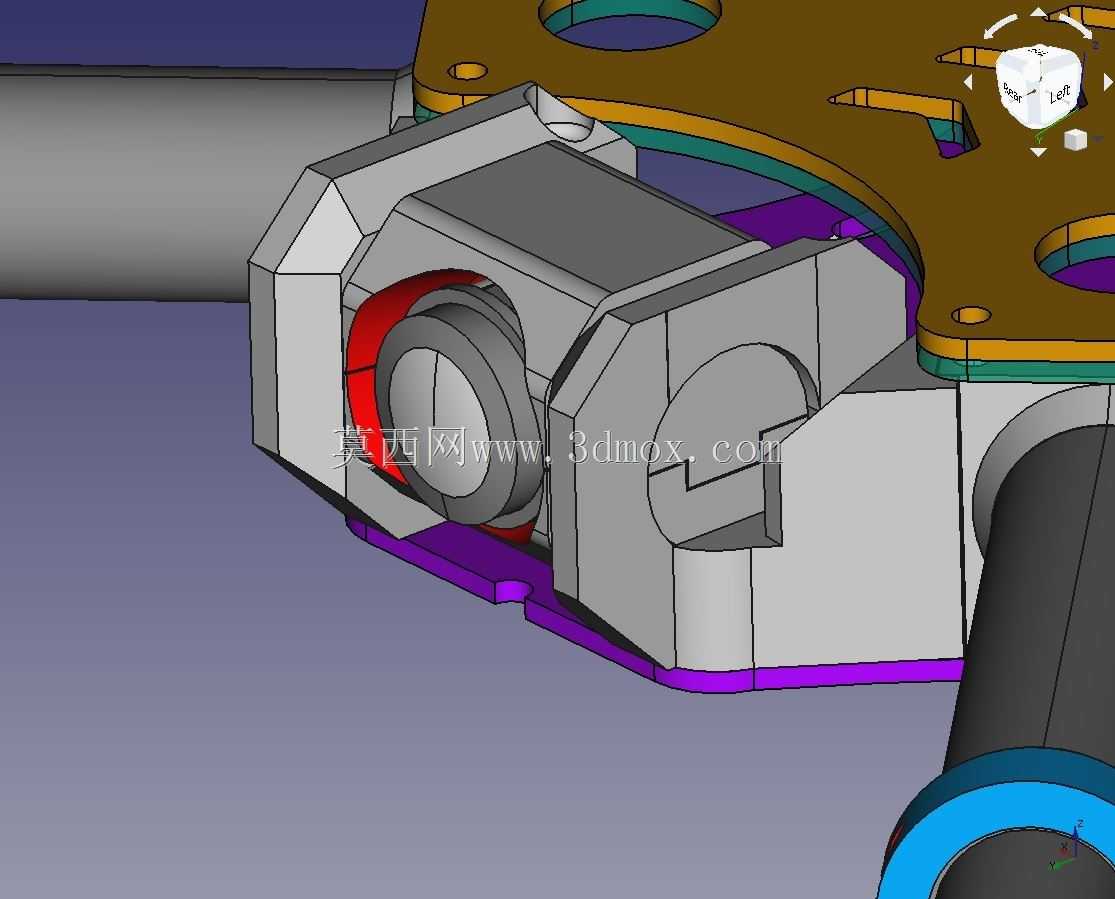

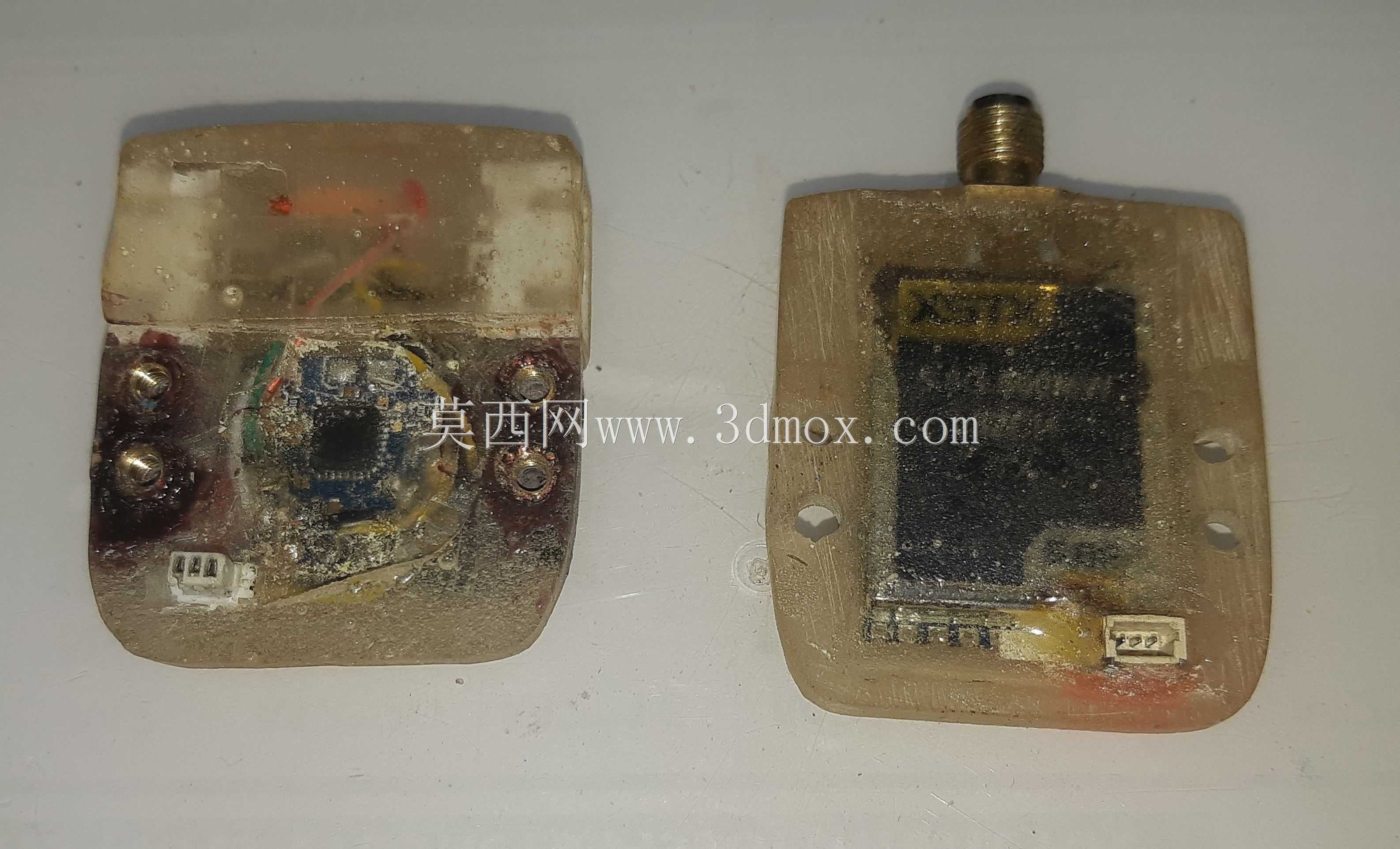

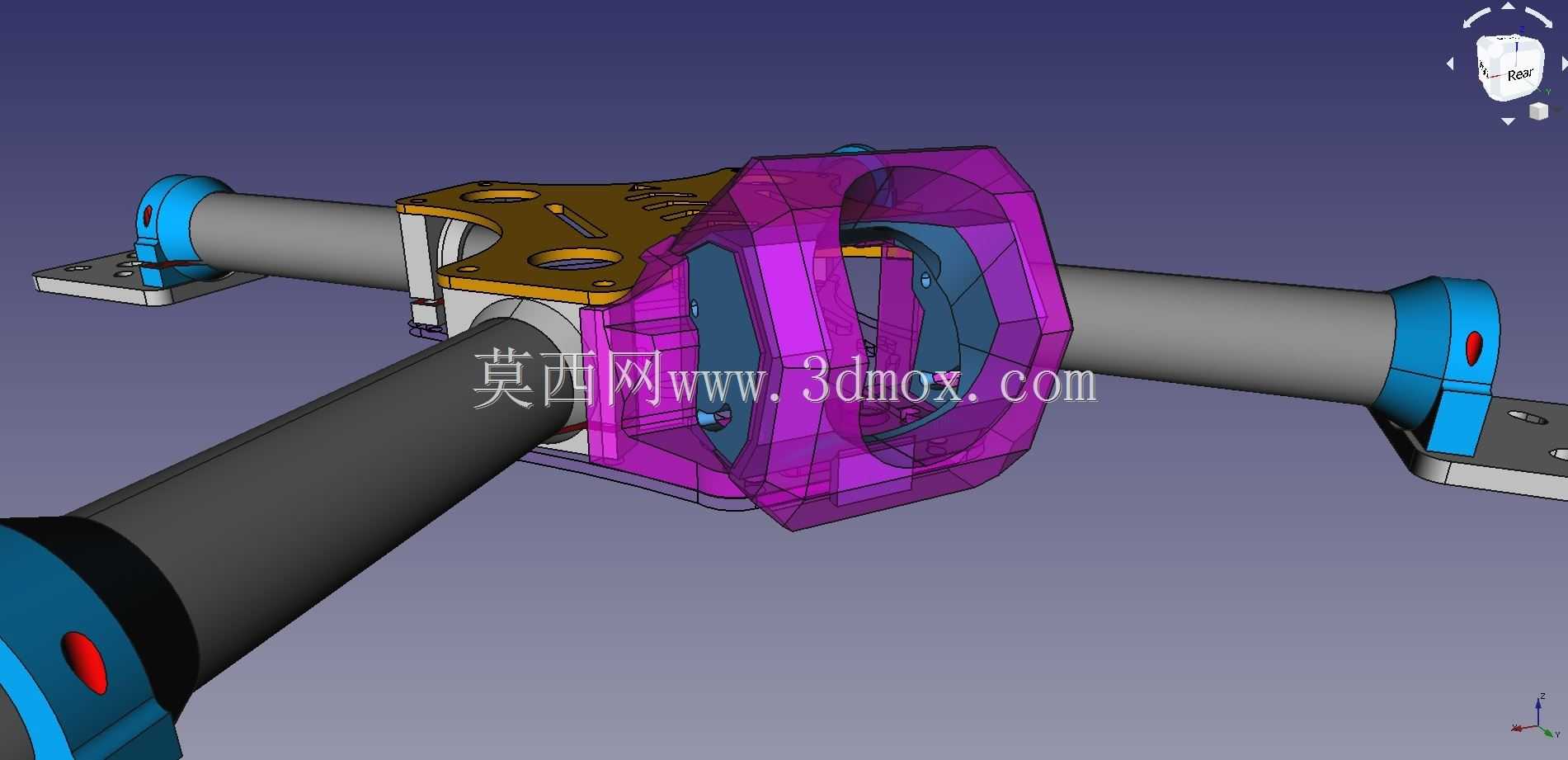

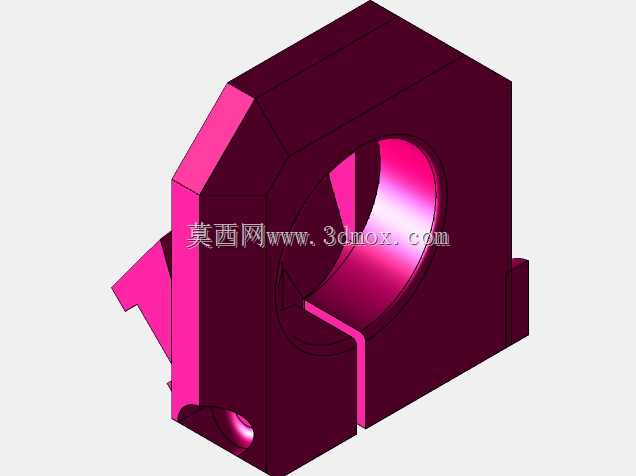

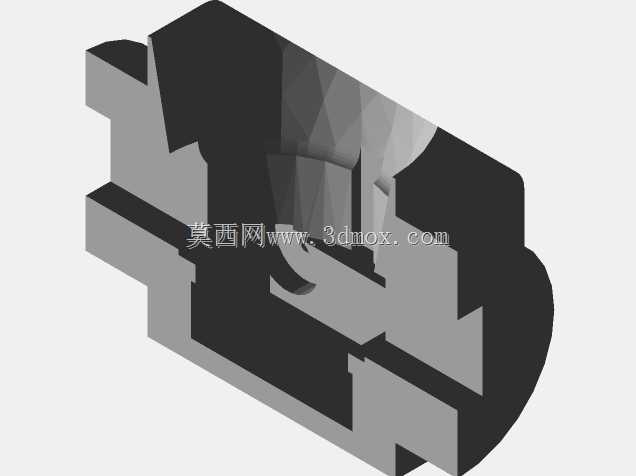

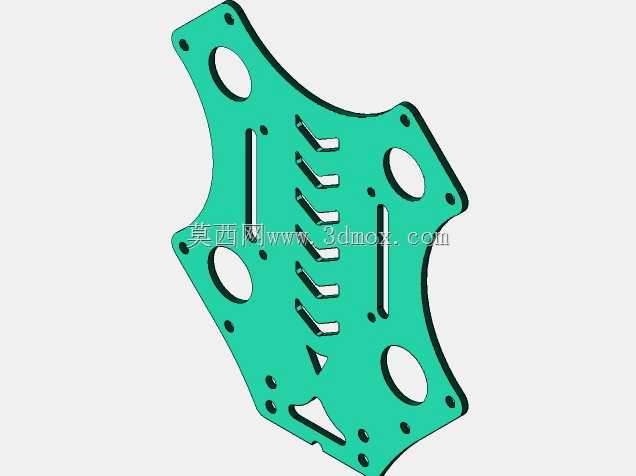

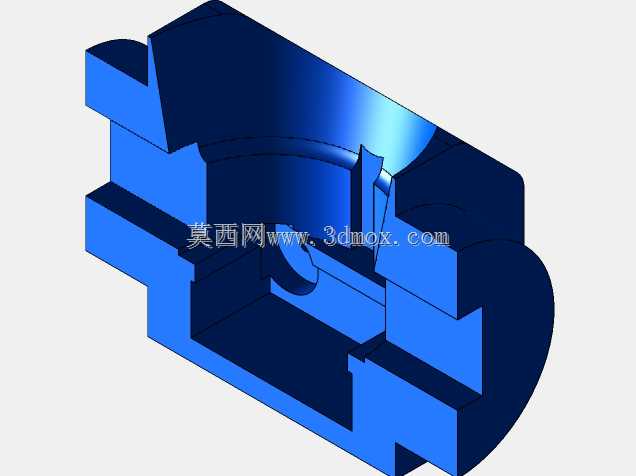

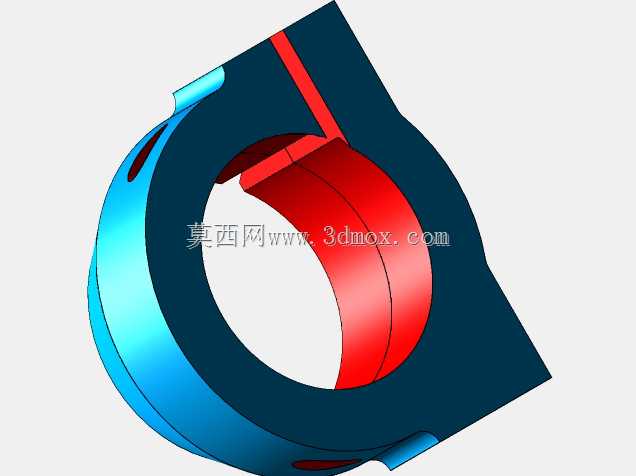

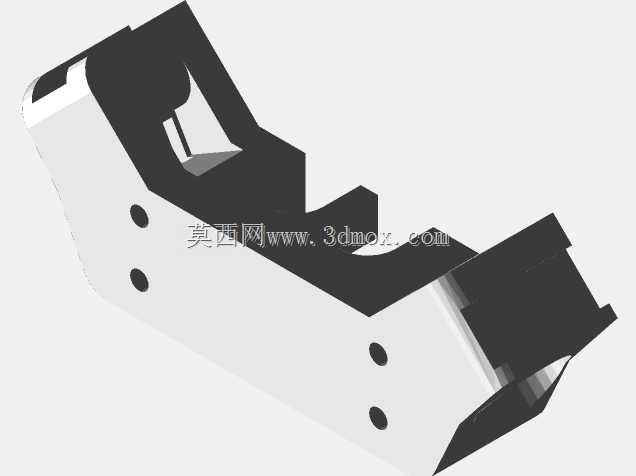

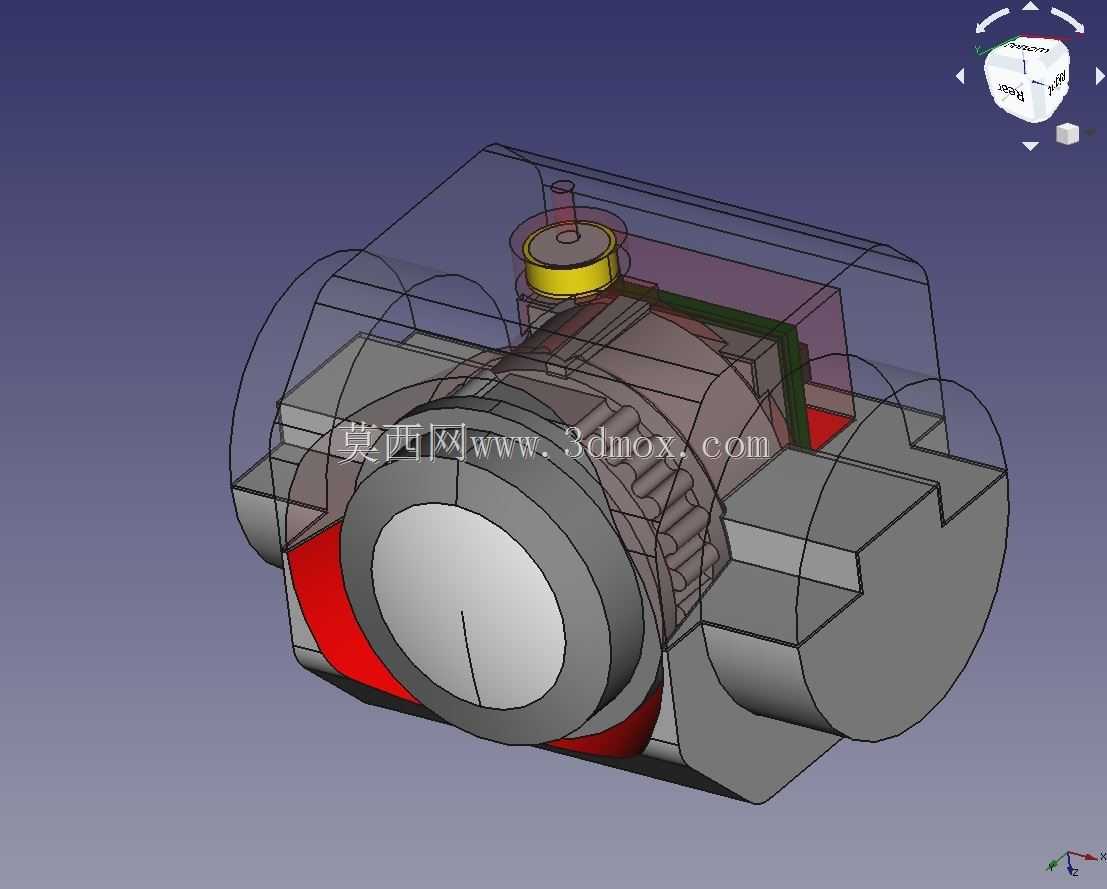

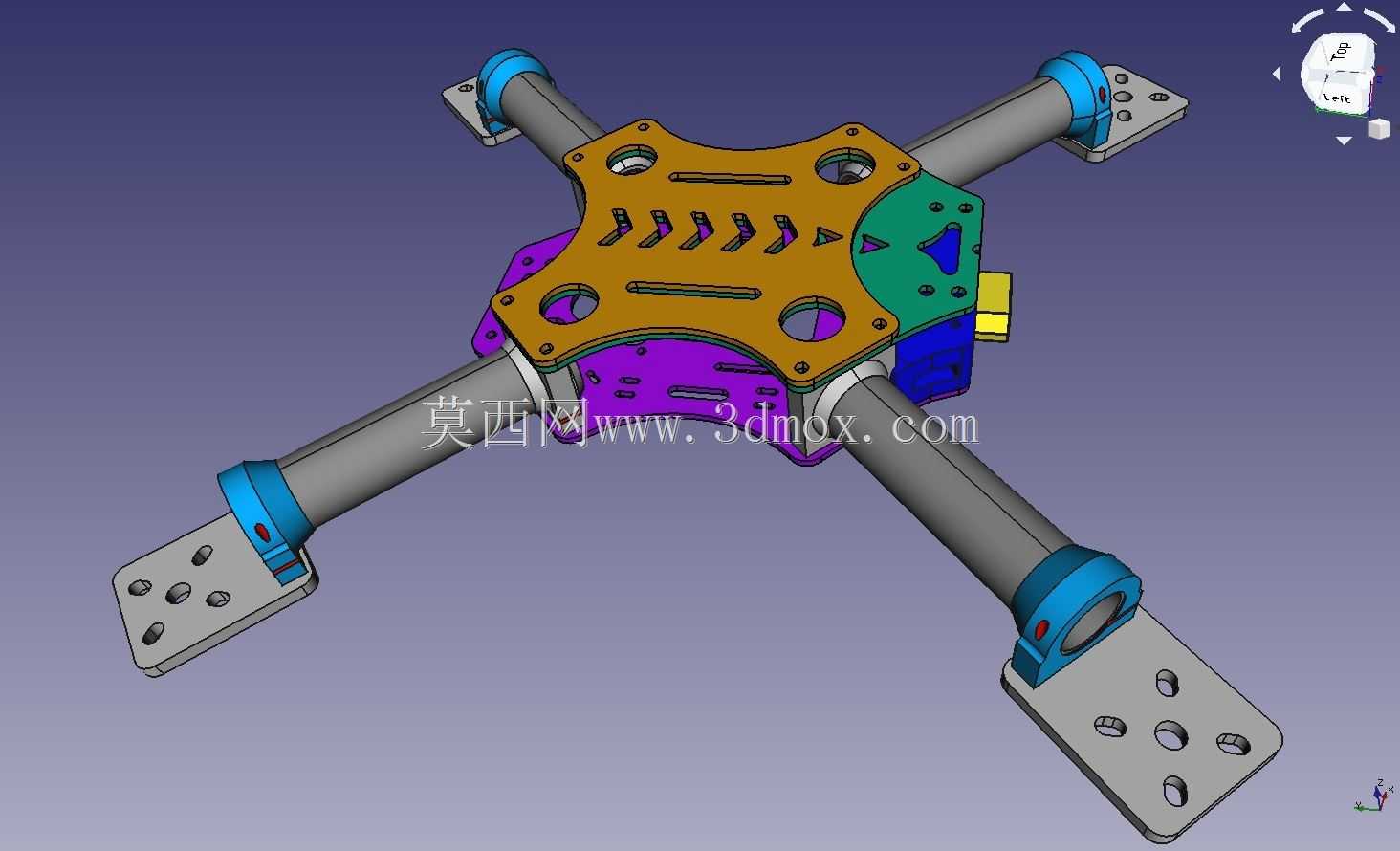

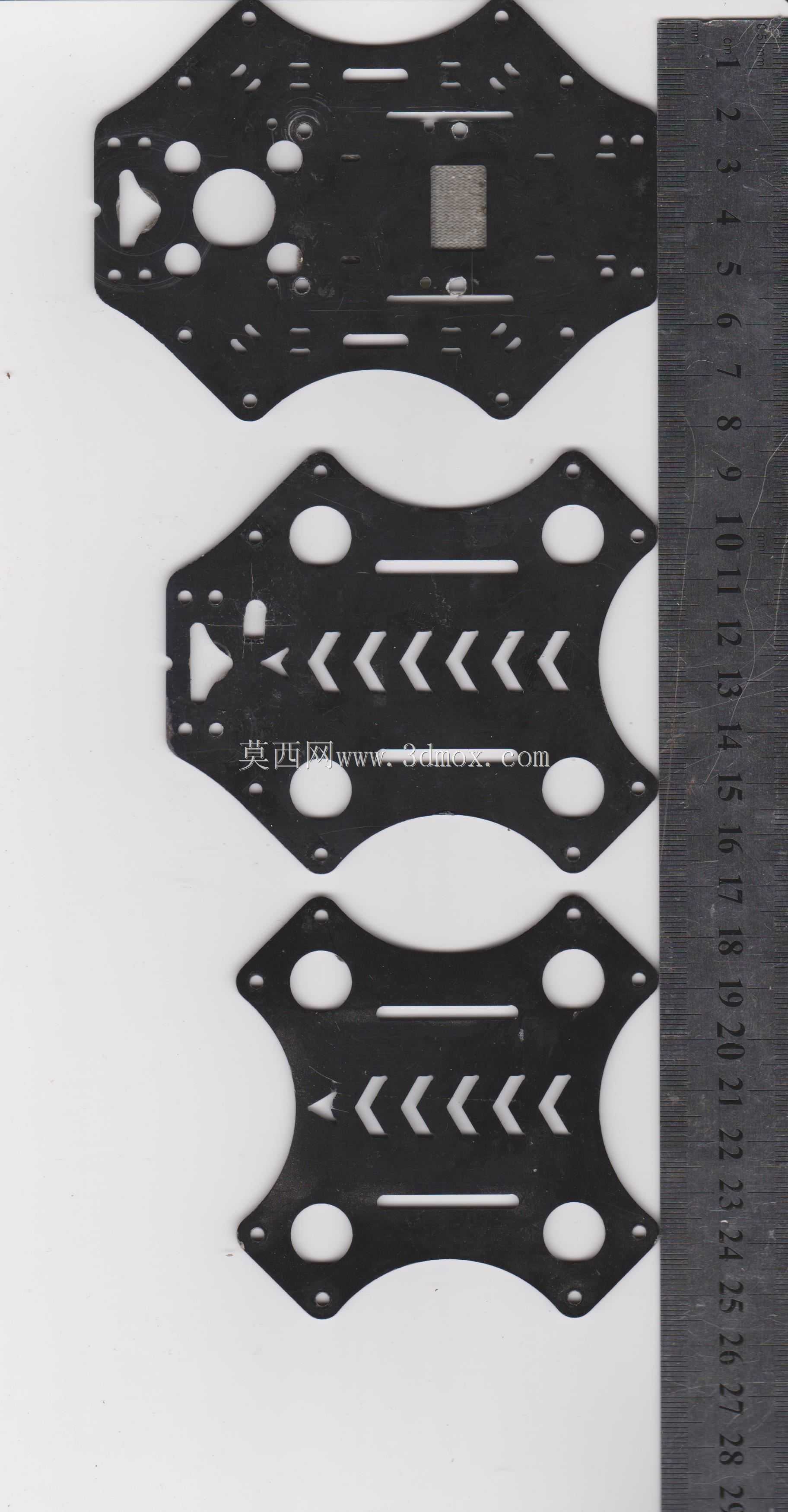

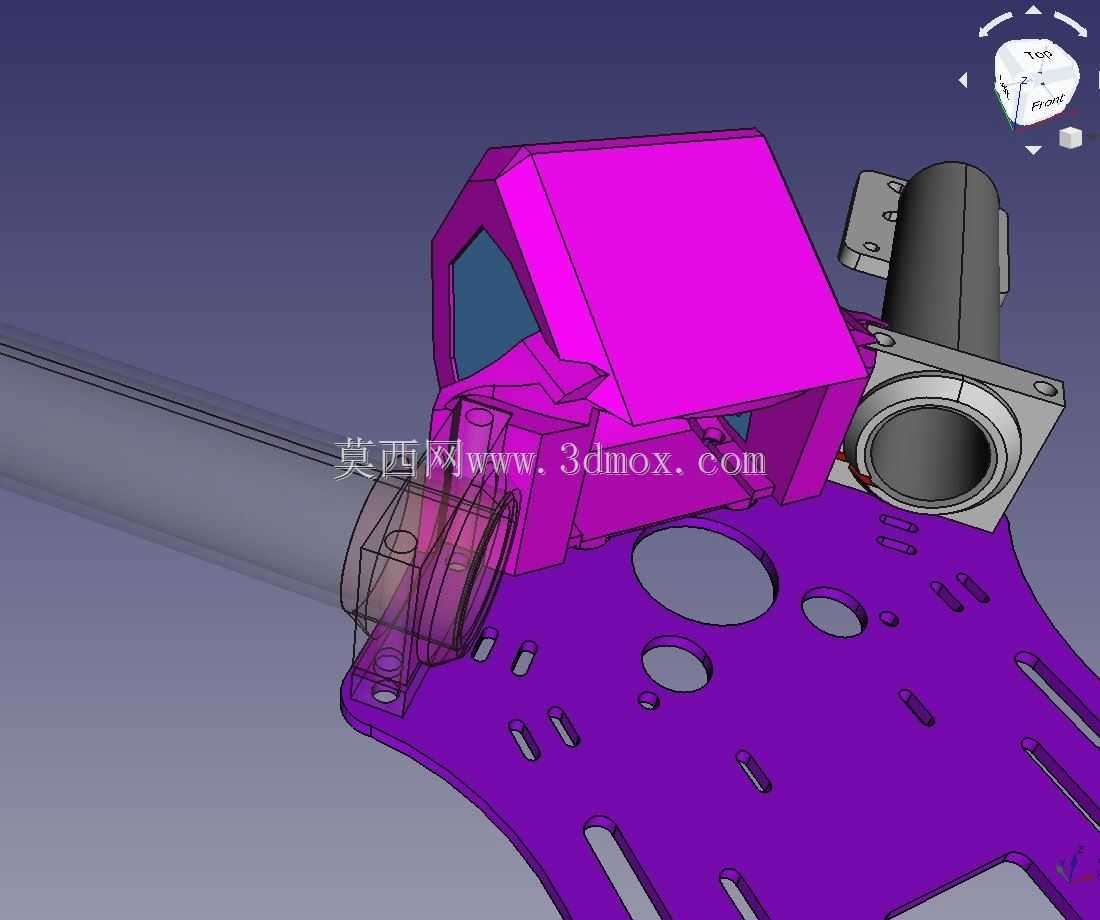

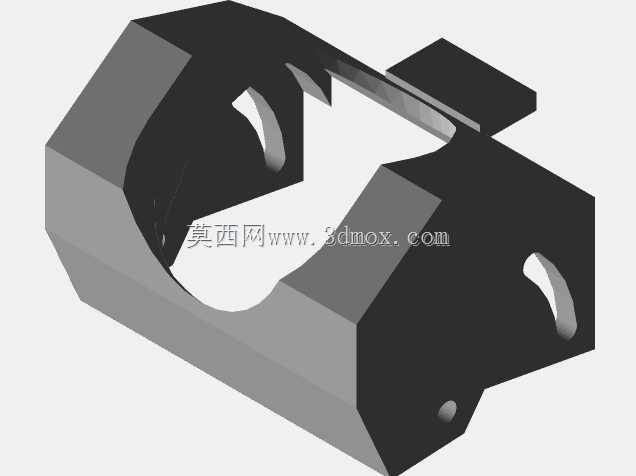

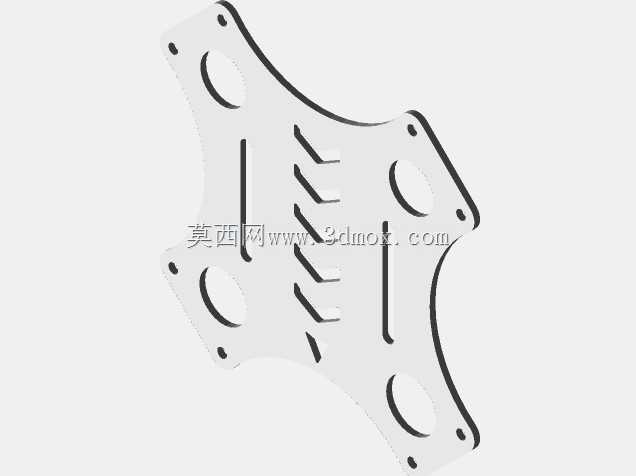

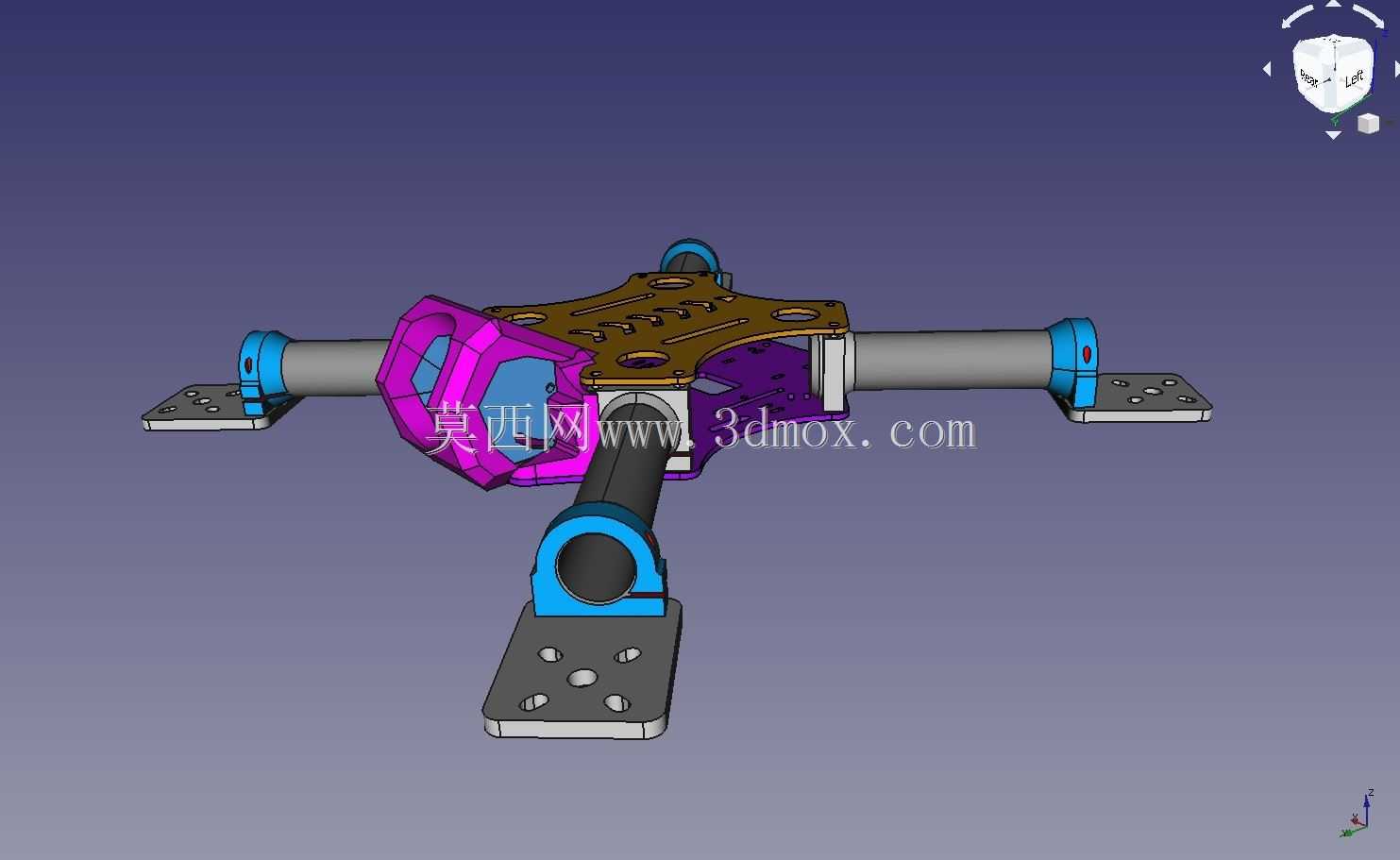

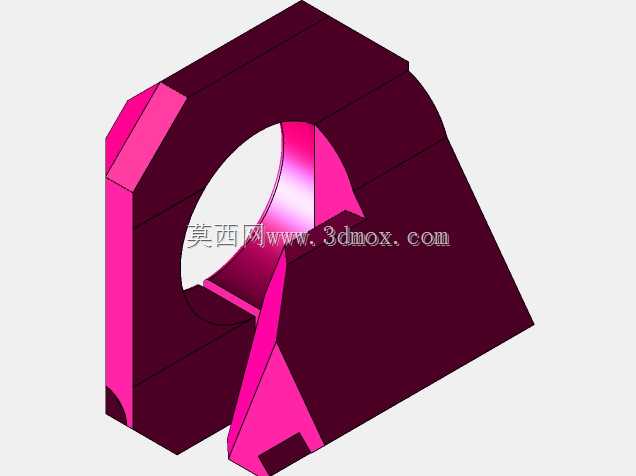

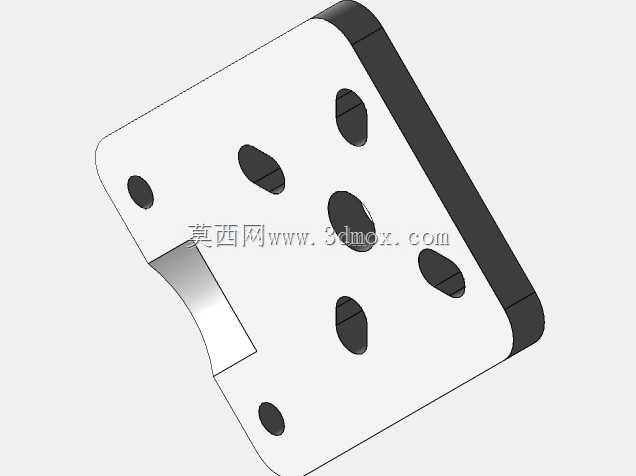

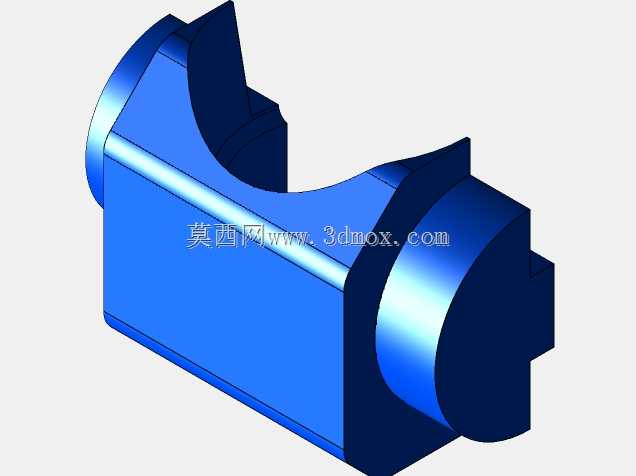

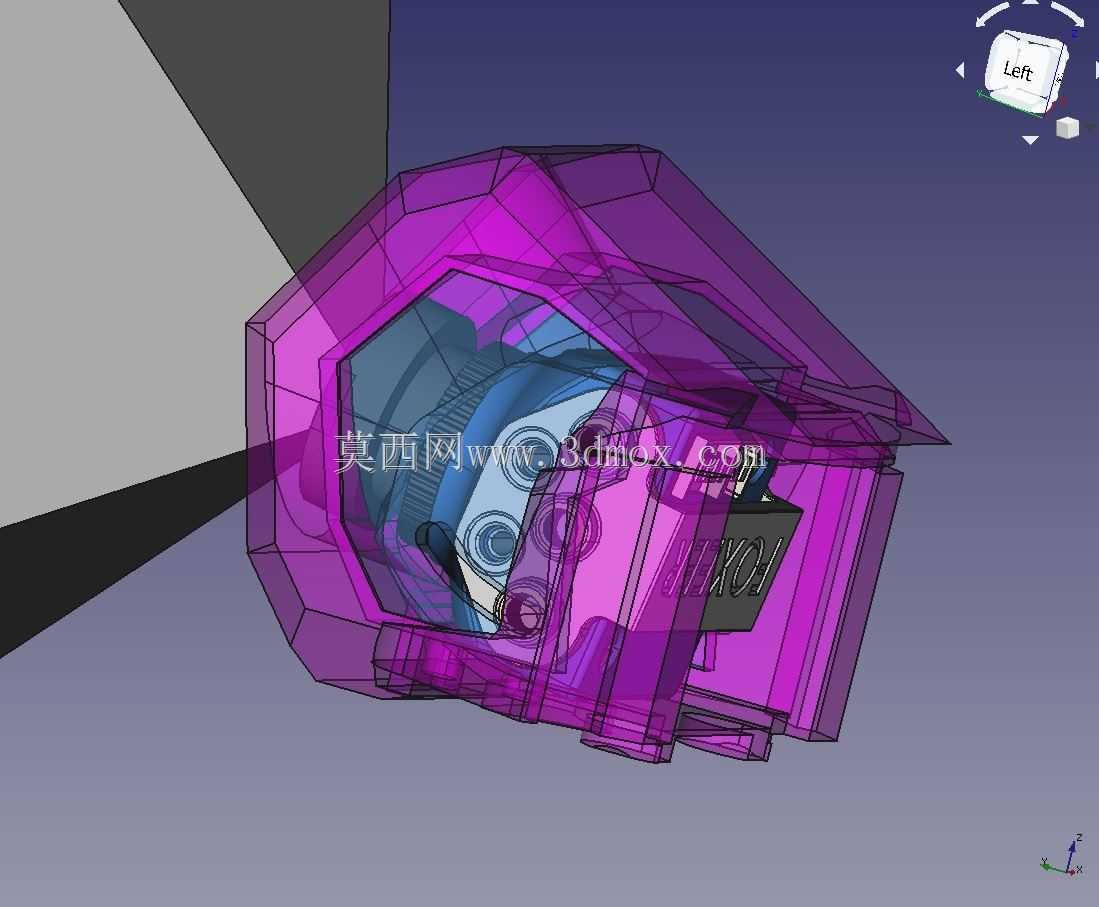

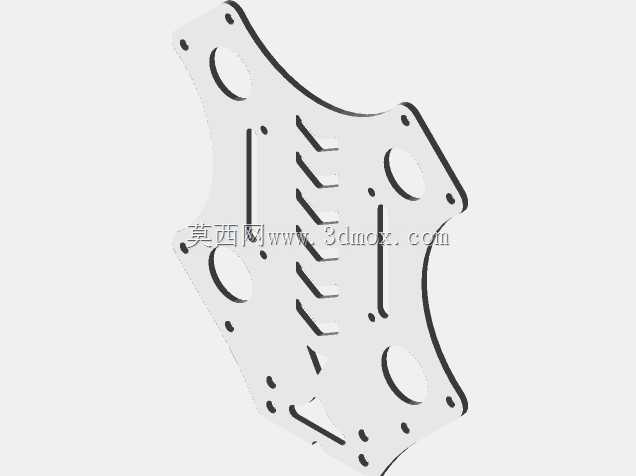

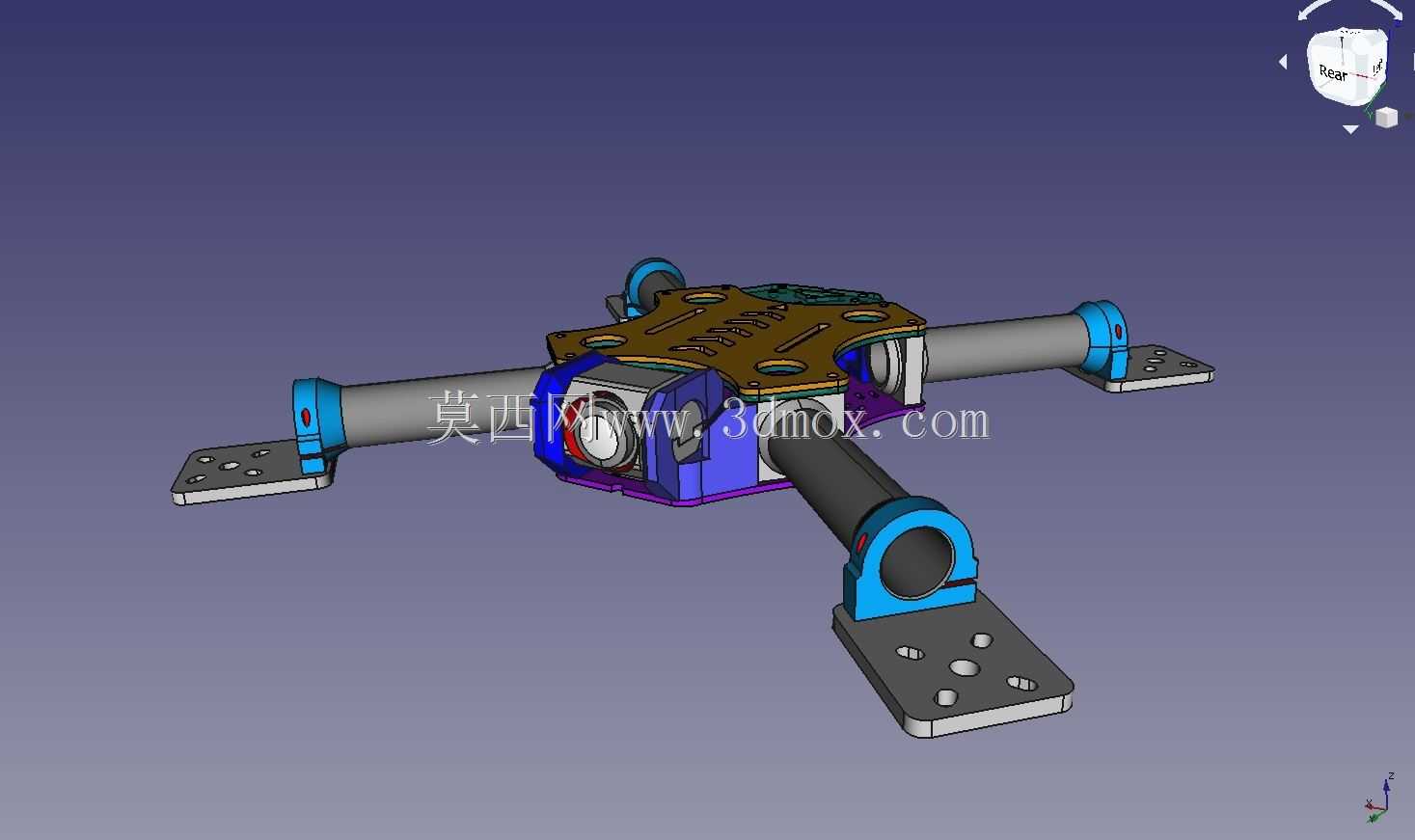

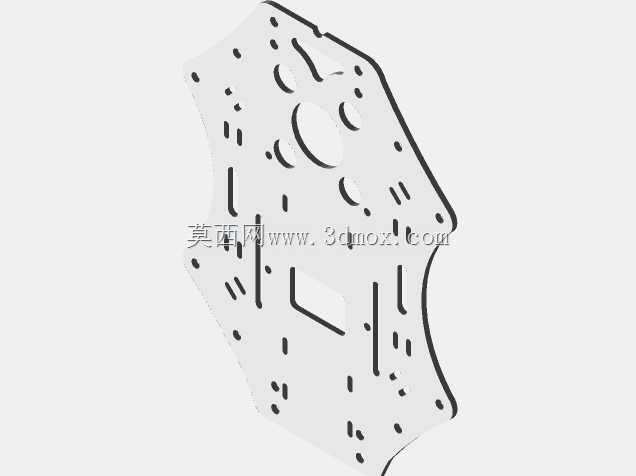

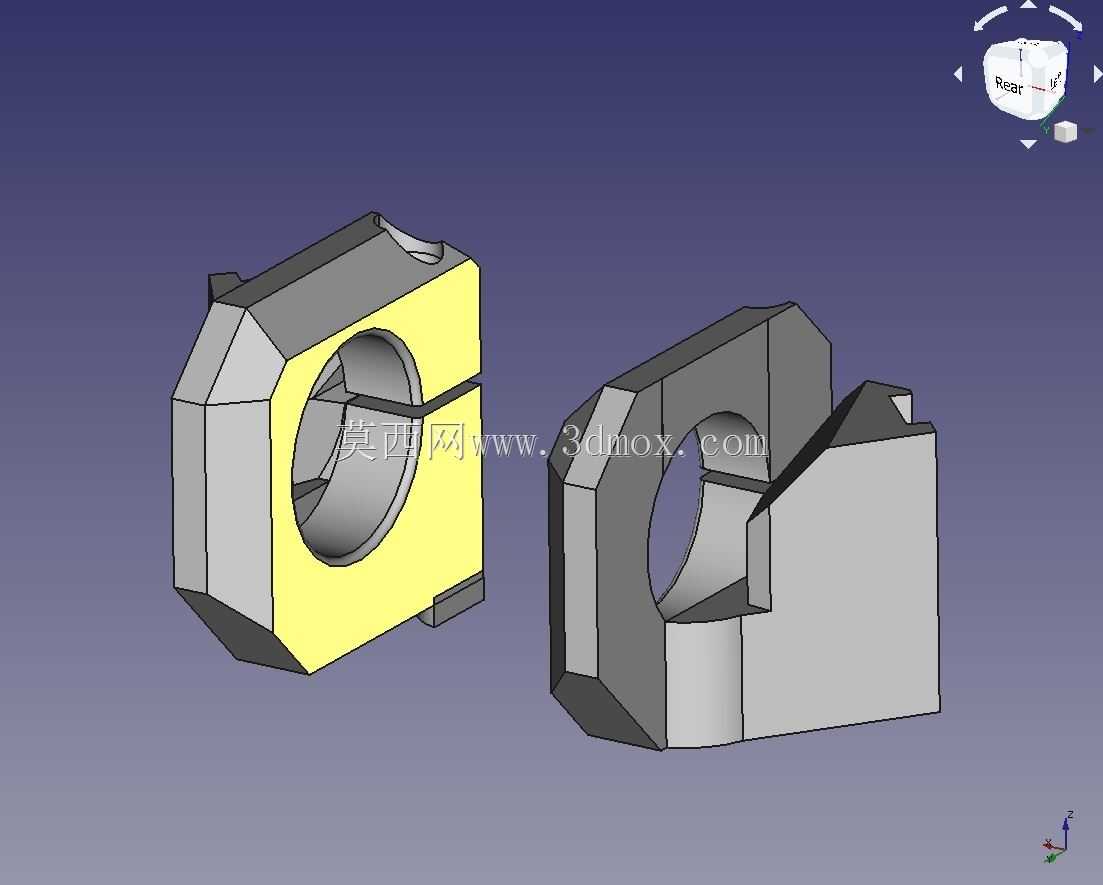

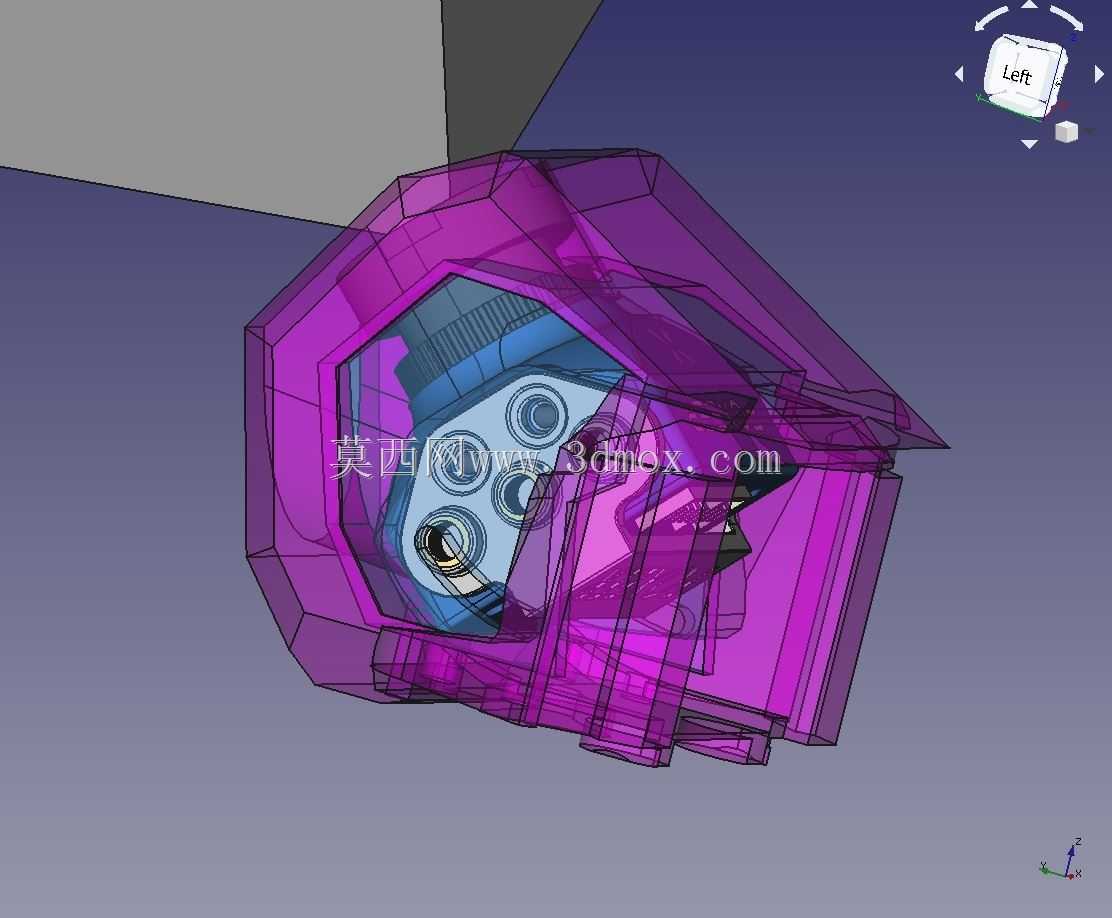

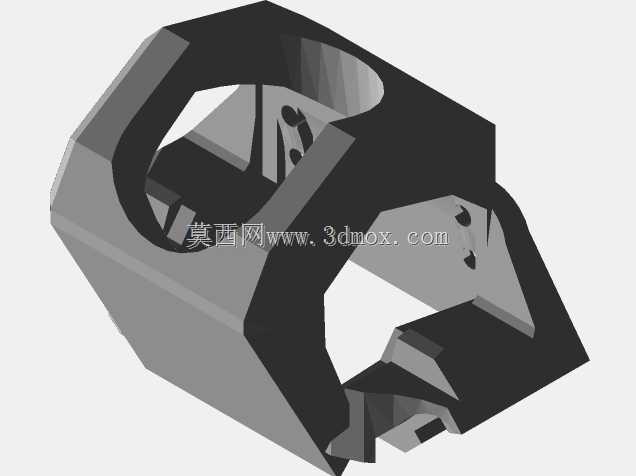

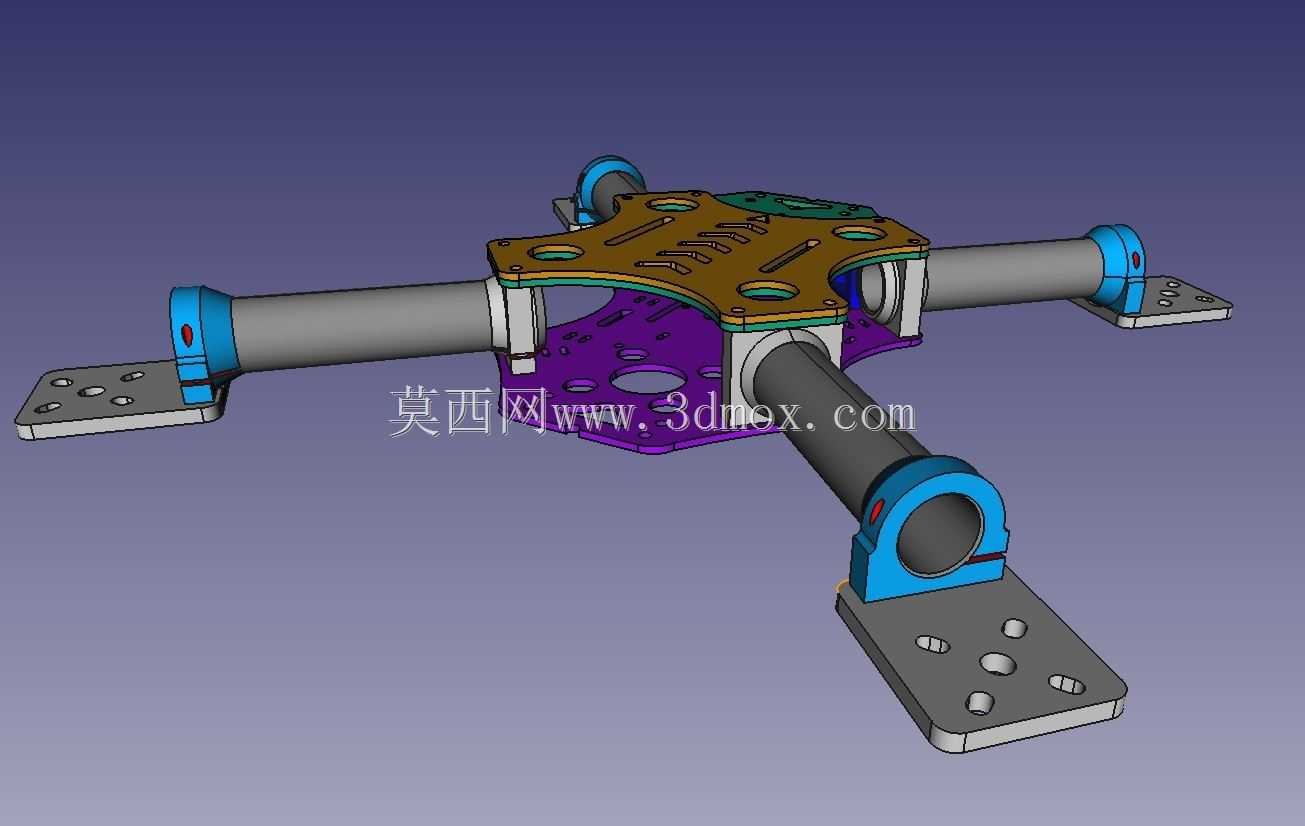

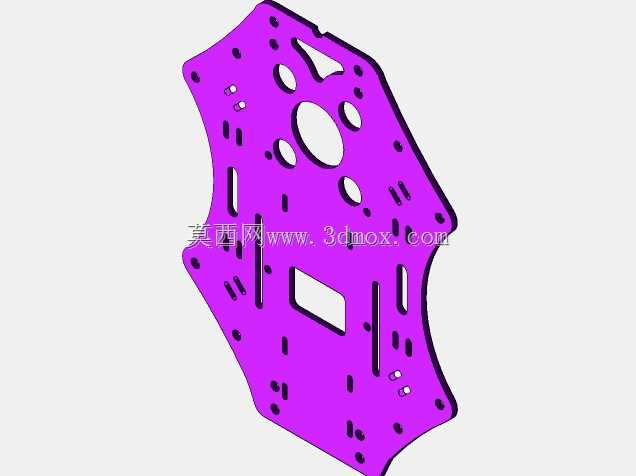

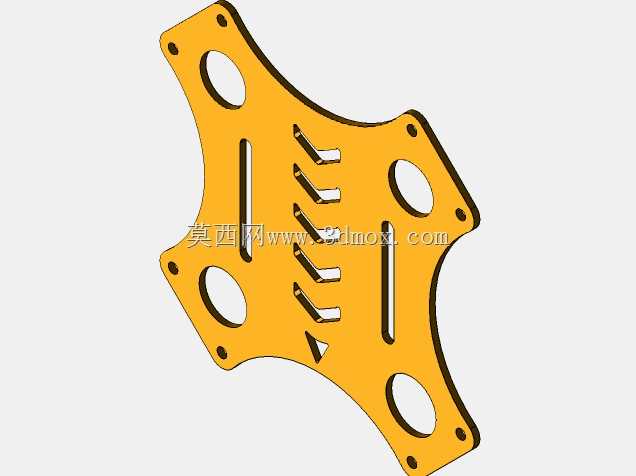

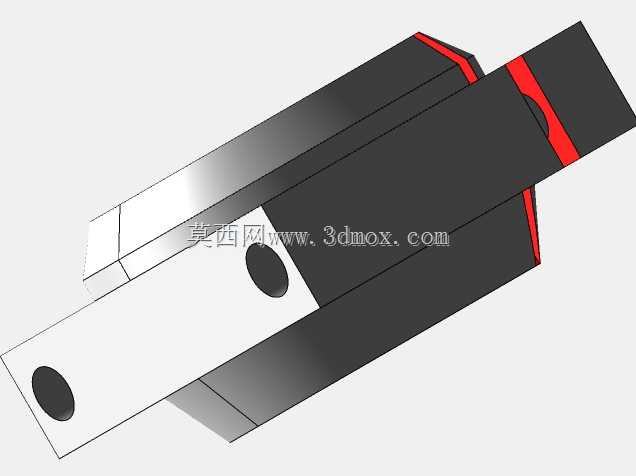

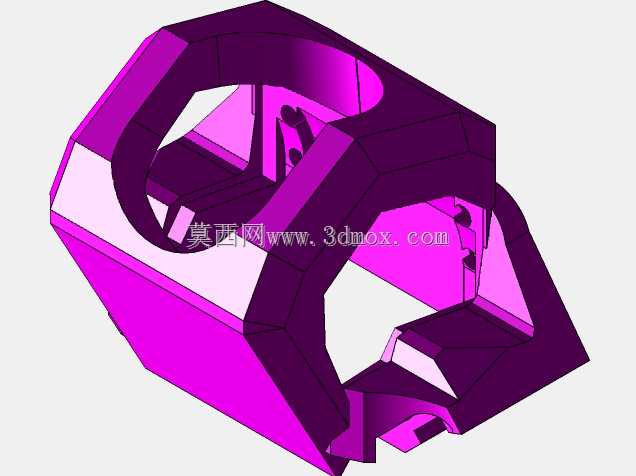

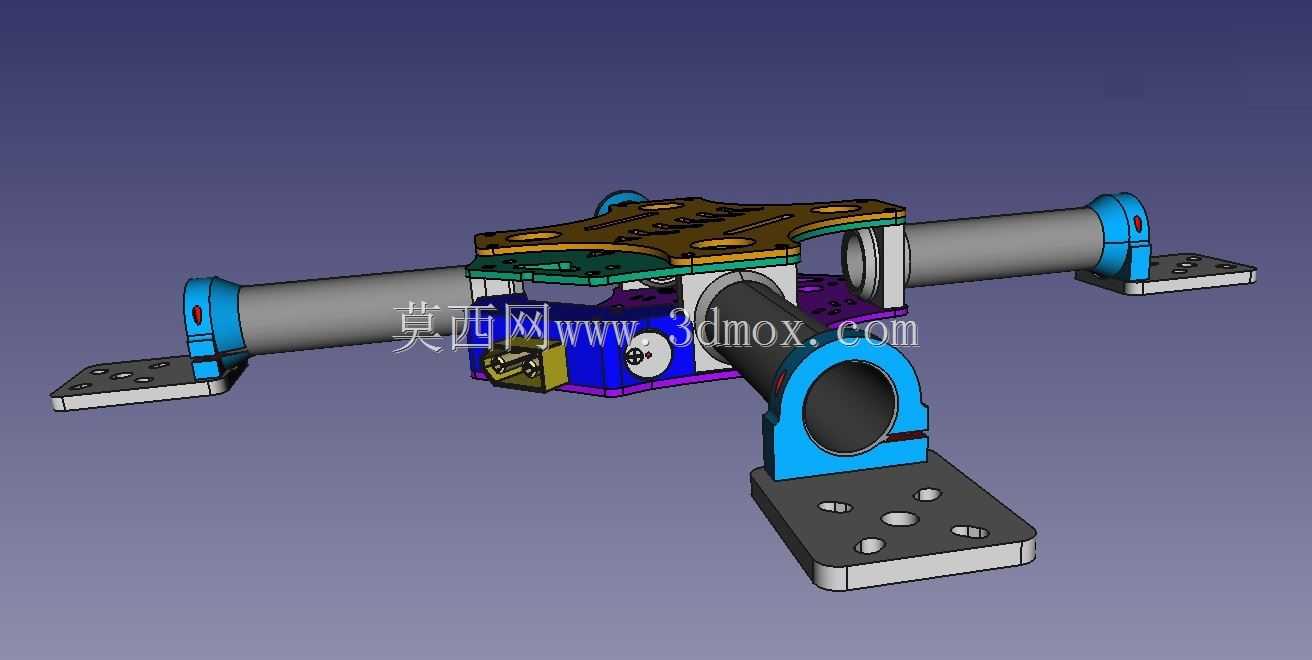

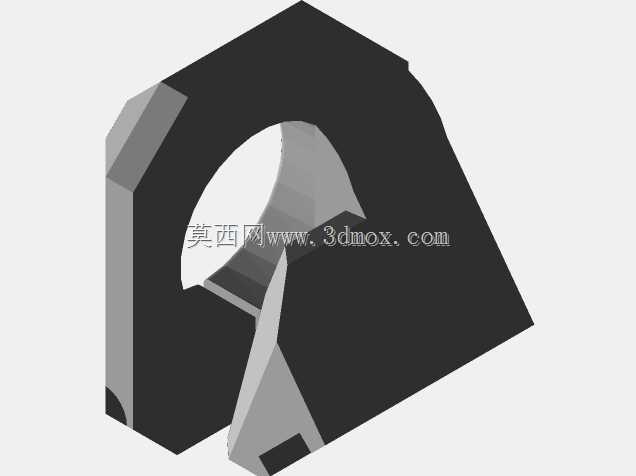

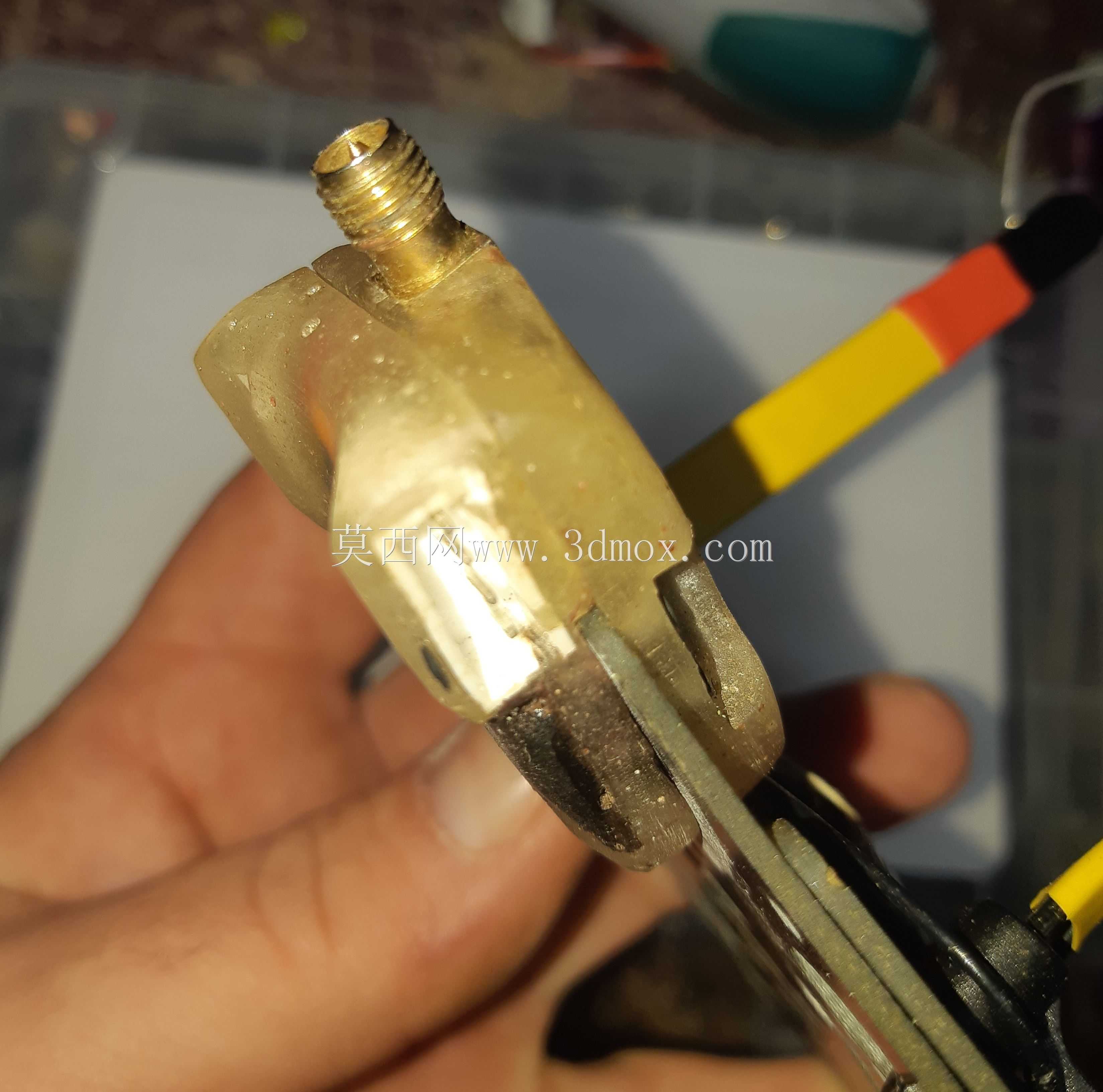

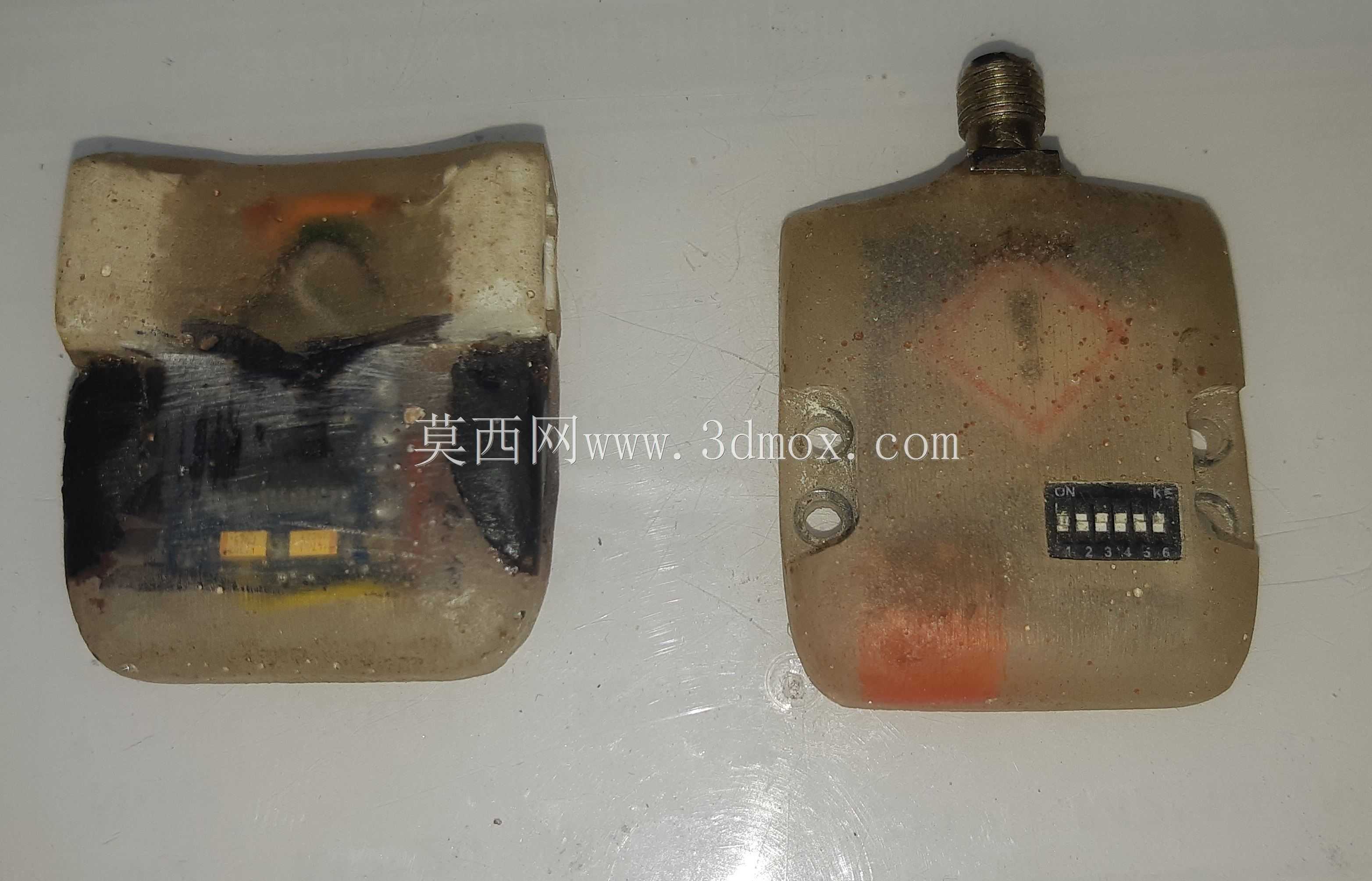

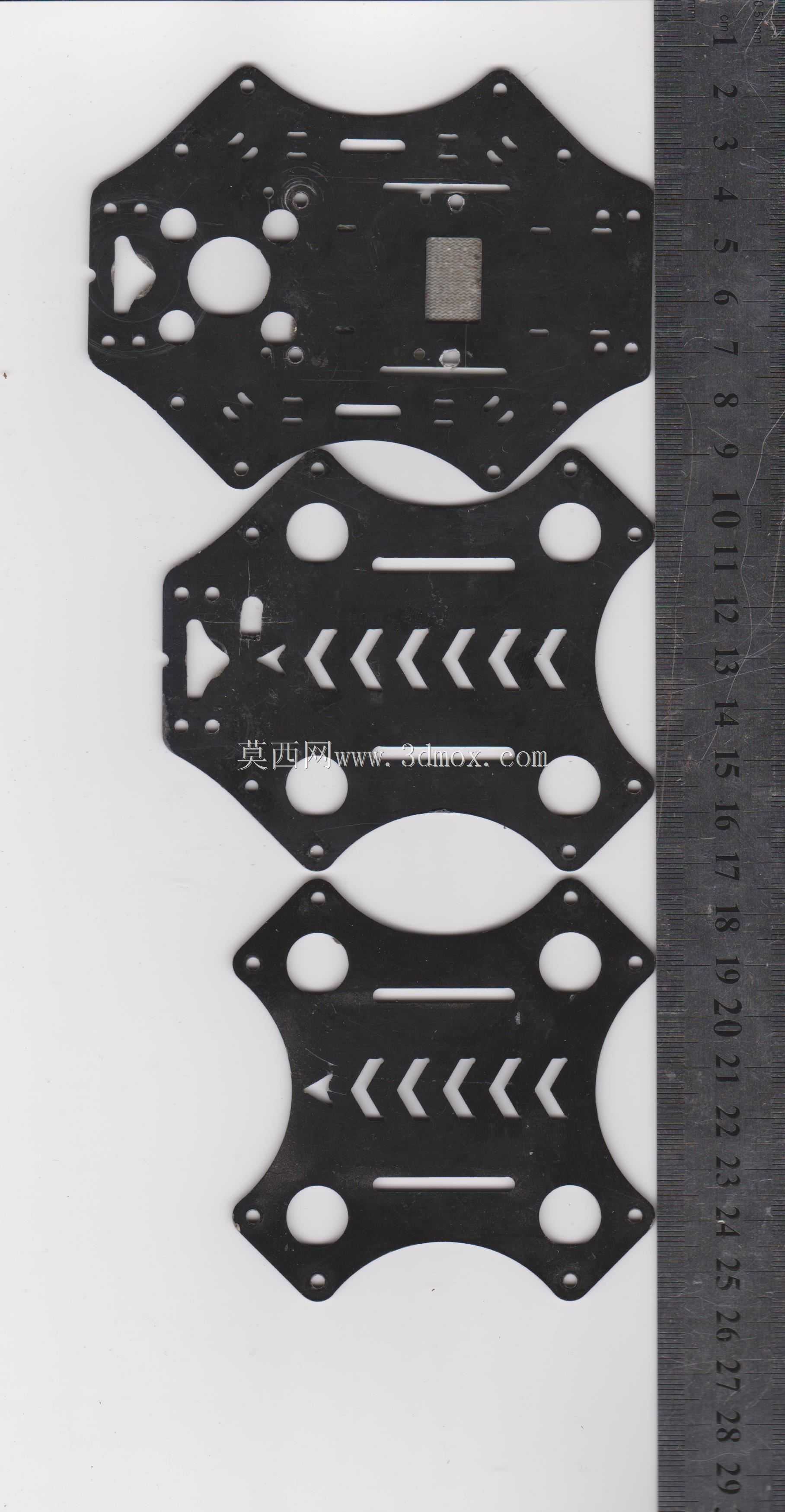

这套结构针对小型FPV穿越机的改装需求设计，核心适配260规格的像素级图像采集设备安装场景，电机安装位之间的跨距控制在25cm，所有外露安装面均预留了标准孔位，可直接适配主流22系列无刷电机的安装尺寸，机臂采用圆管截面设计，兼顾轻量化与抗扭刚性，能承受飞行过程中急转、急停带来的冲击载荷。设计阶段优先考虑了3D打印的工艺可行性，所有结构件的壁厚均控制在1.2mm以上，无小于45度的悬空面，无需额外支撑即可完成FDM工艺打印，打印完成后仅需简单去除毛边即可完成装配，无需二次攻丝或打磨。机架中部的设备安装舱采用半包围式结构，紫色透明区域对应飞控、图传、电调等核心电子设备的容纳空间，舱体侧壁预留了走线槽位，可将电源、信号线缆规整收纳在结构内部，避免飞行过程中线缆外露被螺旋桨剐蹭。针对不同外设的安装需求，结构上集成了多组拓展安装位，可兼容Foxeer迷你摄像头支架、蜂鸣器安装座等常用FPV配件，摄像头安装位预留了角度调节余量，可根据飞行场景需求调整15-45度的俯仰角度，无需额外打印转接件。机臂与中心板的连接部位采用金属嵌件预埋的设计思路，打印时可直接在连接孔位预置M3铜螺母，反复拆装也不会出现塑料螺纹滑牙的问题，机臂末端的电机安装座设计了减震槽，可过滤电机高速运转带来的高频振动，降低振动对飞控陀螺仪、图像采集设备的干扰。整套结构的安装边界控制严格，中心板最大宽度12cm，机臂外端最大展开尺寸25cm，整体装配完成后不含电子设备的重量可控制在80g以内，不会给动力系统带来额外负载，飞行过程中重心落在中心板几何中心位置，无需额外调整配重即可获得平稳的飞行手感。结构上所有棱角均做了R2以上的圆角处理，既可以避免打印过程中出现应力集中导致的部件开裂，也能减少炸机时结构件对电子设备的冲击损伤，设备舱上盖采用快拆设计，通过卡扣与中心板连接，外场飞行时无需工具即可快速打开舱体调整设备、更换电池。
