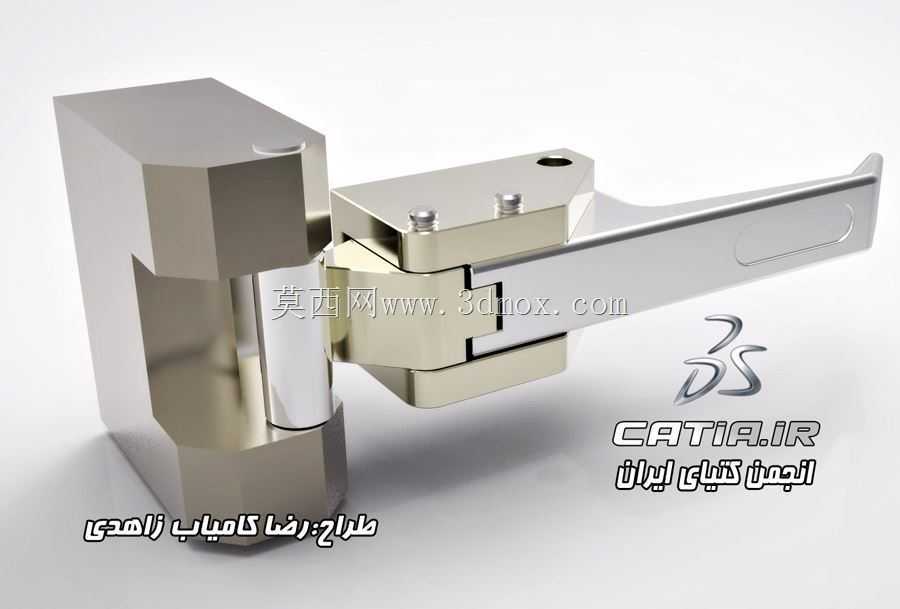

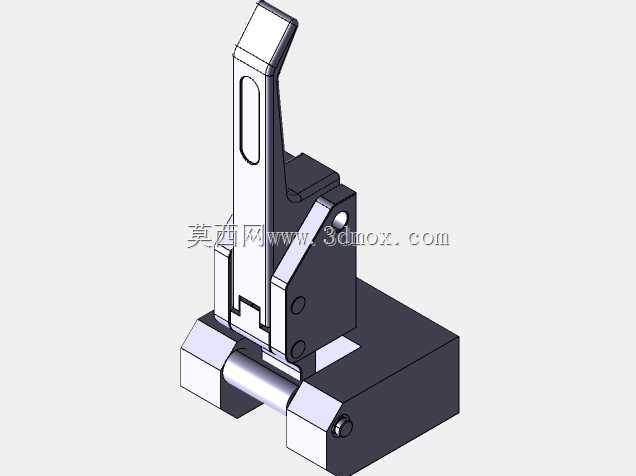

储物柜用隐藏式压紧柜门搭扣结构

这款搭扣结构主要面向工业储物柜、设备检修门、特种箱体的门体锁紧场景，区别于普通外露式门锁，其采用侧装压紧式结构，安装后仅操作手柄外露，可避免运输、设备运行过程中外物勾挂导致的锁具意外开启，适配1.5-3mm厚度的金属门板安装场景，在车间工具柜、电气控制柜、户外设备防护箱等场景下均能稳定使用。从功能特性来看，该结构在闭合时可通过杠杆机构产生持续的压紧力，能让门板与箱体密封胶条充分贴合，既可以避免柜内粉尘、水汽侵入，也能在设备振动工况下防止门体松动产生异响，相比普通转舌锁，其压紧行程可达4mm，可补偿门板加工、胶条压缩带来的尺寸误差，对箱体制作的公差容忍度更高。设计过程中优先考虑了安装便捷性，锁体基座采用C型卡装结构，无需在门板上加工复杂的异形孔，仅需开出对应尺寸的矩形安装槽即可通过侧面螺丝完成固定，挂钩部分可根据箱体门框的实际厚度进行前后调节，调节范围达8mm，现场安装时无需反复修配门框，可大幅降低装配工时。结构受力方面，操作手柄与锁钩之间通过销轴连接，闭合过程中手柄的转动会带动锁钩完成勾挂、压紧两个动作，当手柄转动到最终闭合位置时，连接销轴会越过机构死点，此时即便受到外部振动冲击，锁具也不会自行松脱，必须手动扳动手柄才能完成解锁，锁钩部分采用加厚不锈钢板材冲压成型，可承受不小于800N的横向拉力，满足重型储物柜门的锁紧强度要求。安装边界上，锁体整体嵌入门板侧部安装，门板内侧需要预留不小于32mm的安装深度，门框上的挂钩安装座距离门板内侧面的初始距离可在12-20mm范围内调整，适配不同厚度的密封胶条选型，操作手柄的外露高度仅为12mm，不会突出门板过多，在狭小空间内布置的箱体也不会因为锁具突出影响周边设备排布。细节设计上，手柄与锁体基座的接触位置设置有耐磨衬套，长期反复启闭不会出现金属磨损导致的松动问题，所有活动销轴均采用不锈钢材质，在潮湿、多粉尘的车间环境下也不会出现锈蚀卡滞的情况，日常使用无需额外加注润滑脂即可保持操作顺畅。
