带机械密码锁结构的十支装便携烟盒

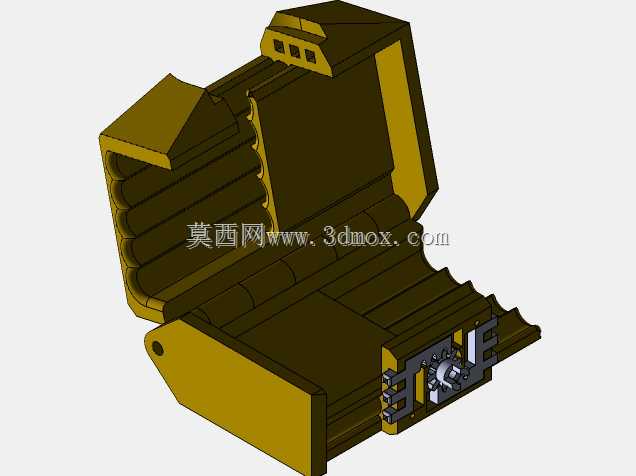

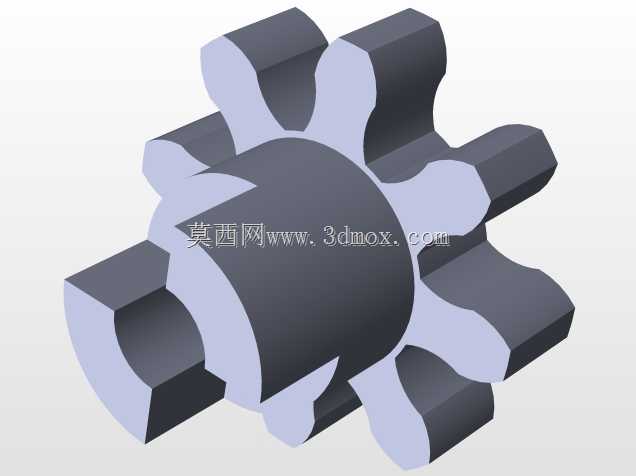

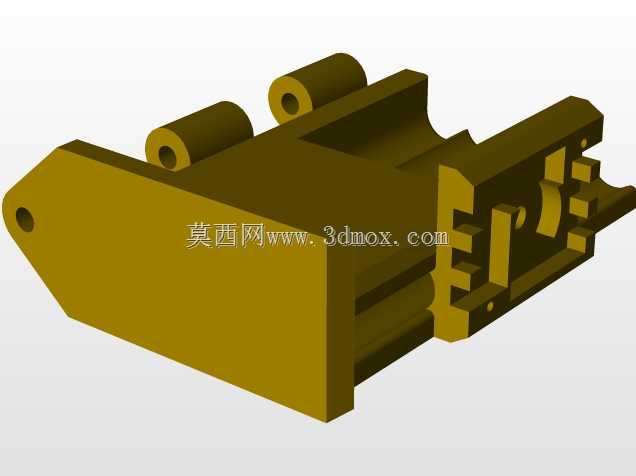

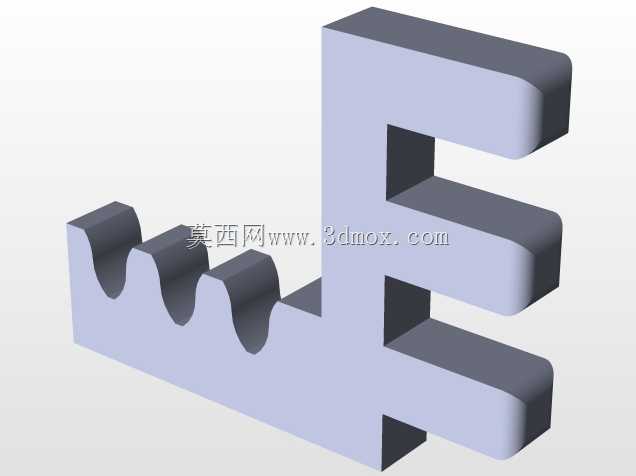

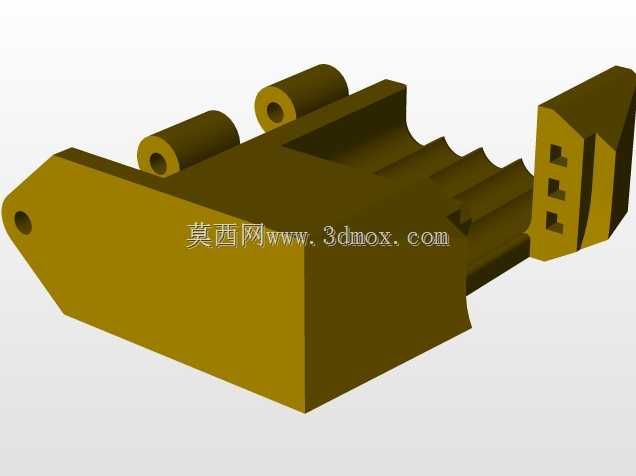

这款带机械锁结构的烟盒，主要面向日常有随身携烟需求、同时希望避免烟支被随意取用、或是提升随身烟具质感的使用场景，区别于市面上常见的软包、硬包纸质烟盒以及无锁的普通金属烟盒，它通过集成纯机械密码锁结构，在不依赖电子元件的前提下实现了盒体的锁闭防护，避免日常携带过程中盒盖意外翻开导致烟支散落、受潮，也能防止无关人员随意开启拿取内部烟支。从结构设计来看，盒体采用上下翻盖的铰接布局，铰接端设置在盒体单侧，开合转轴做了限位处理，翻盖开启角度控制在120度以内，避免翻开角度过大导致铰接部位应力集中出现断裂，同时翻开后内部烟支承托槽完全外露，方便单根取放。内部储烟腔按照常规84mm直径7.8mm的普通卷烟尺寸做了10个独立的弧形定位槽，每个槽位的弧度和烟支外圆完全贴合，烟支放入后不会在盒内晃动摩擦，避免烟支卷纸破损、烟丝洒落的问题。锁体结构集成在盒体远离铰接端的侧部，采用三位密码轮的机械锁止逻辑，密码轮和盒盖的锁舌做联动配合，只有当三个密码轮转动到预设的对位缺口位置时，锁舌才能在翻盖按压力的作用下回缩解锁，日常携带时密码轮处于乱码状态，锁舌会牢牢卡入盒盖的锁止槽内，即使盒体受到挤压、磕碰也不会意外脱开。设计过程中对盒体的壁厚做了梯度优化，外轮廓壁厚控制在1.2mm，既保证了整体结构强度，放在口袋里不会因为挤压变形，也不会因为壁厚过大导致整体重量超标，空盒重量控制在85g以内，长时间随身放置不会有明显的坠重感。盒体闭合后的整体外轮廓做了全圆角过渡处理，所有棱边都做了R0.8mm的倒圆角，没有尖锐的棱角，放在衣物口袋里不会勾刮面料，握持开启的时候也不会硌手。内部除了烟支定位槽之外，还在翻盖内侧预留了薄型的阻燃棉放置槽，可以放置小型阻燃片，避免使用者将未完全熄灭的烟蒂误放入盒内时引燃其他烟支，提升使用的安全性。锁体的密码轮表面做了细密的防滑滚花，手指拨动的时候有清晰的段落反馈，不需要刻意目视对位，凭借触感就能完成密码转动操作，戴薄手套的时候也能顺畅操作。盒体的开合配合面做了0.15mm的止口配合，闭合后上下盒体的贴合缝隙均匀控制在0.1mm以内，具备基础的防潮能力，在梅雨季节或者高湿度环境下携带，也能避免外部潮气侵入盒内导致烟支受潮发霉。
