淋浴用水流计数计量装置结构设计

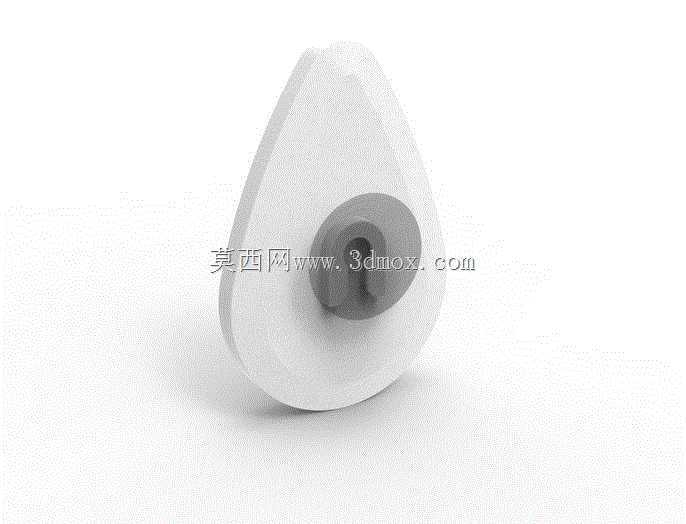

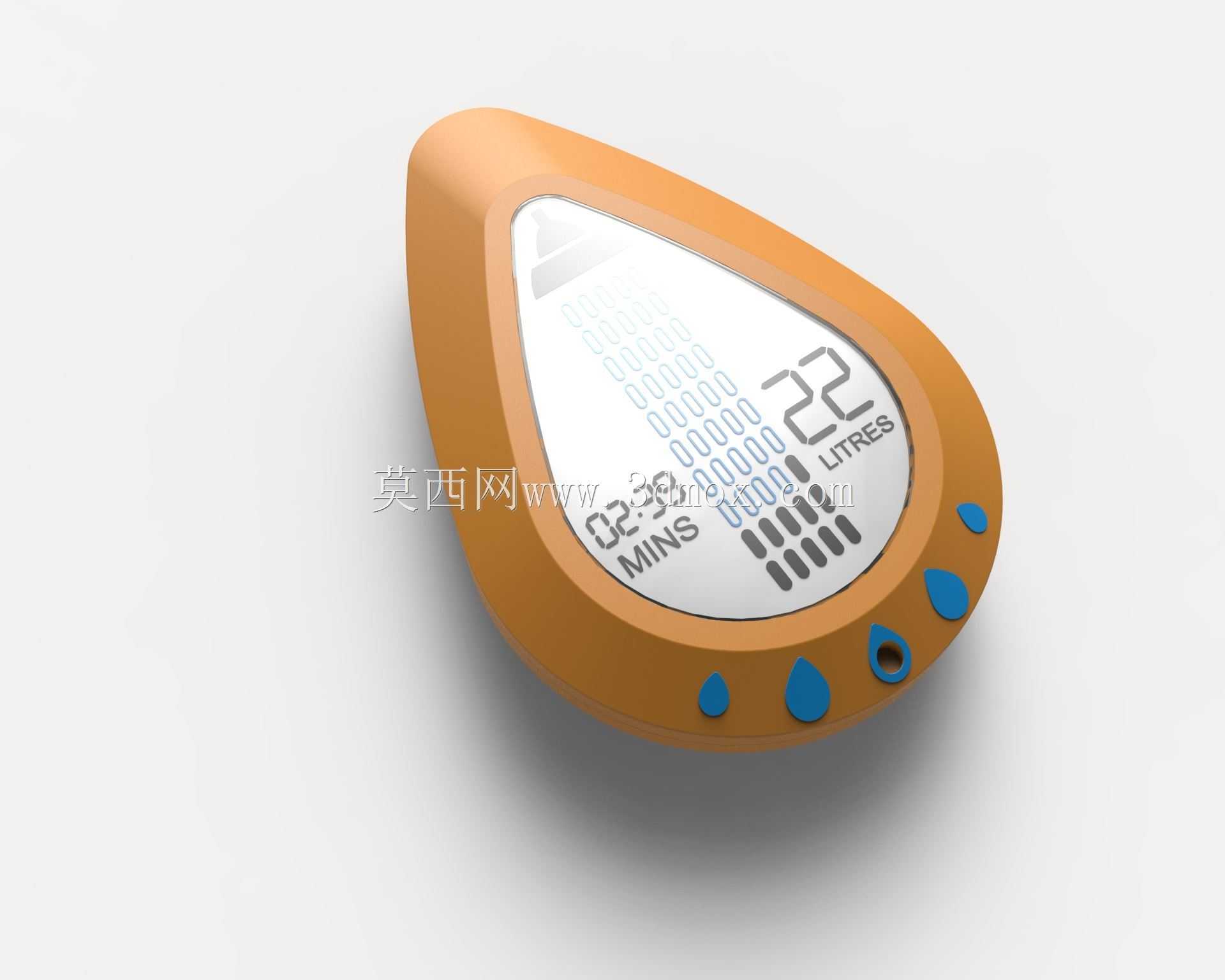

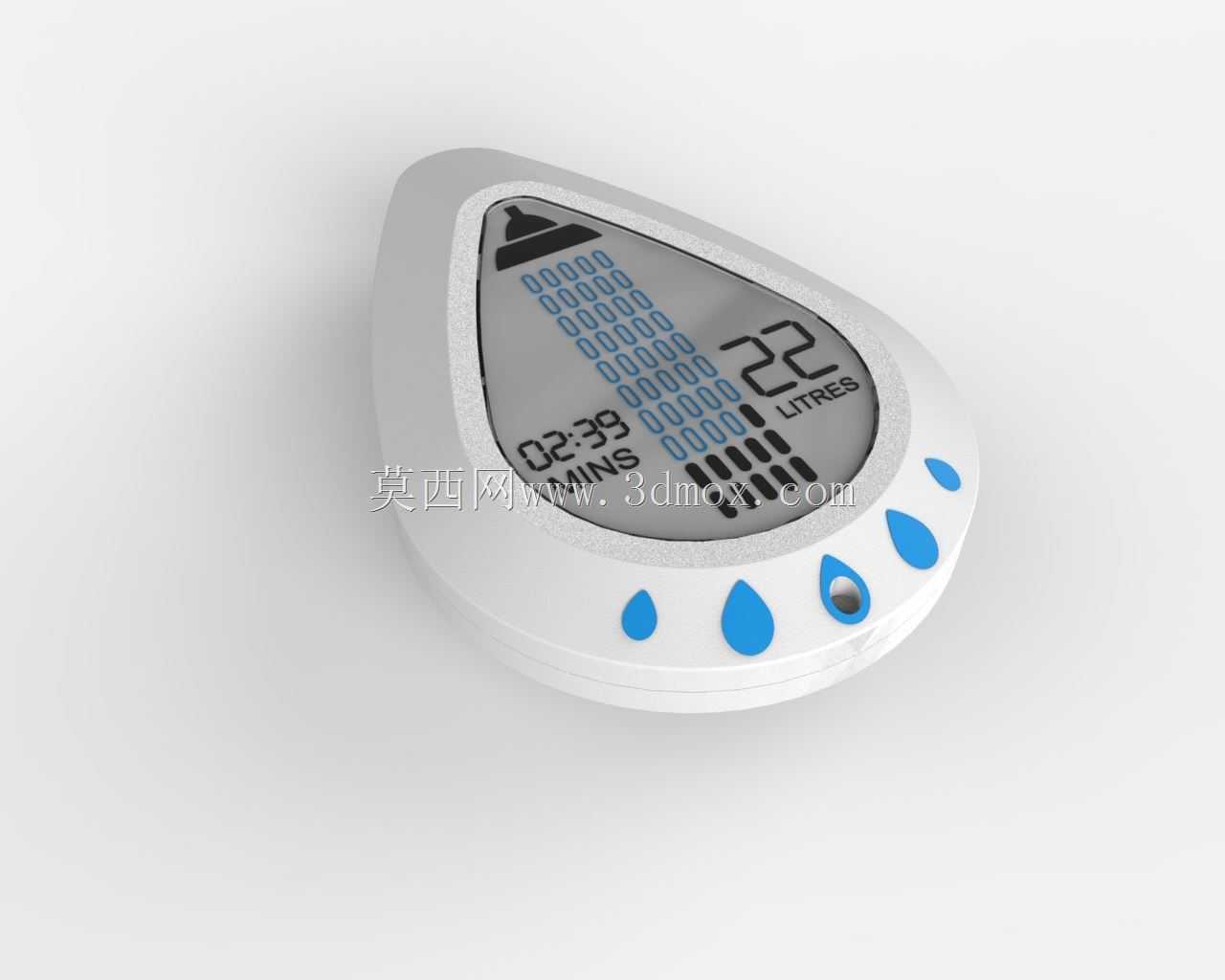

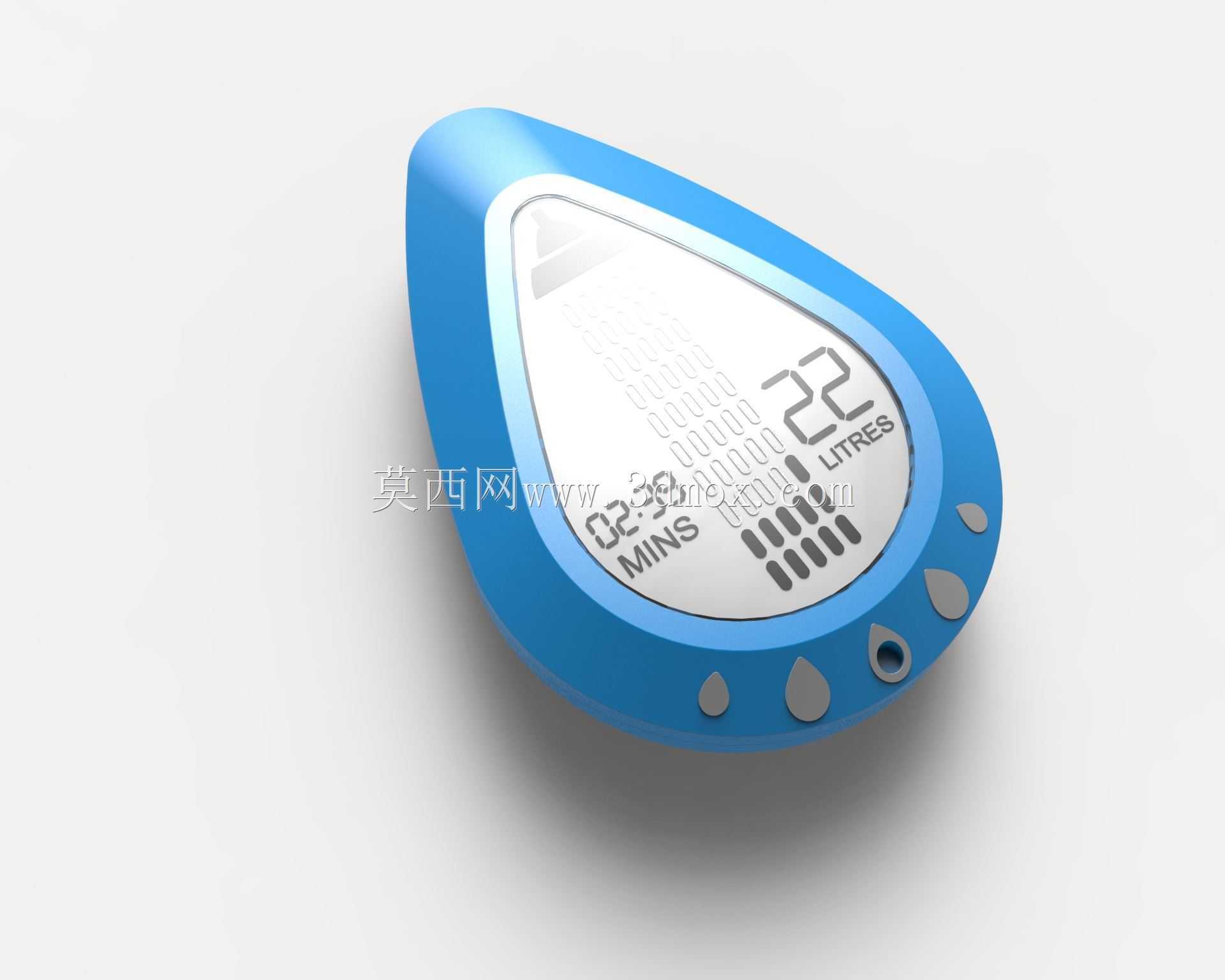

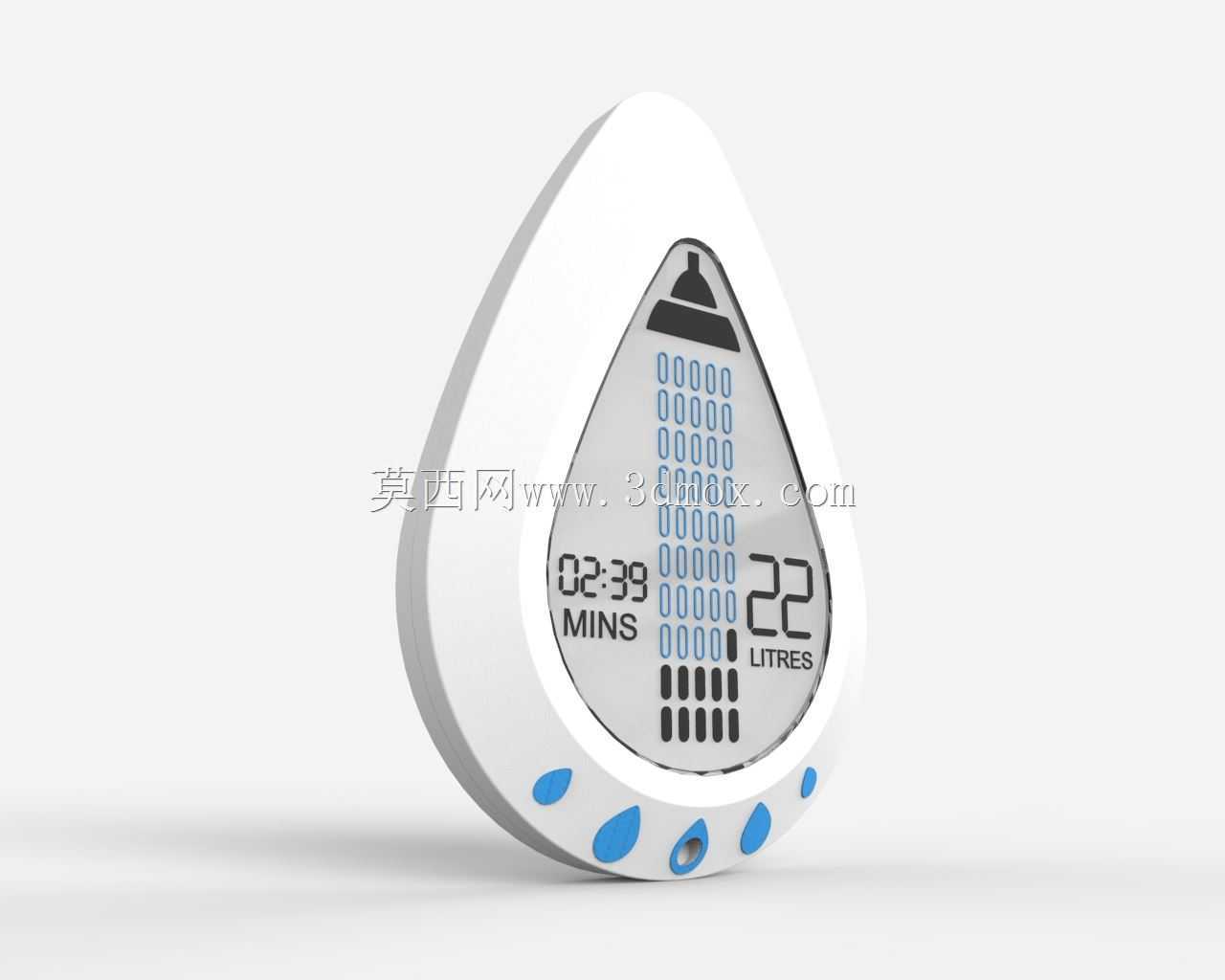

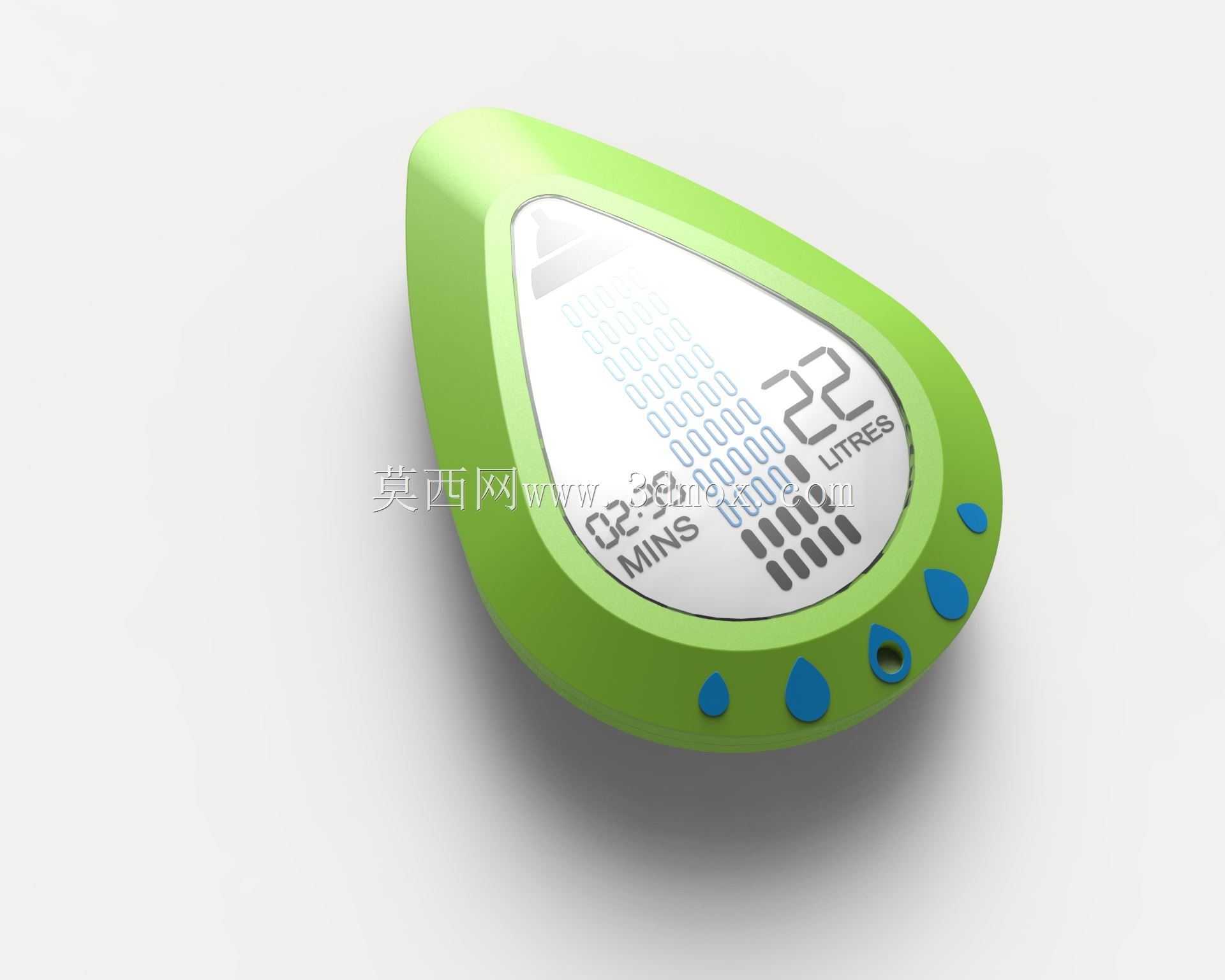

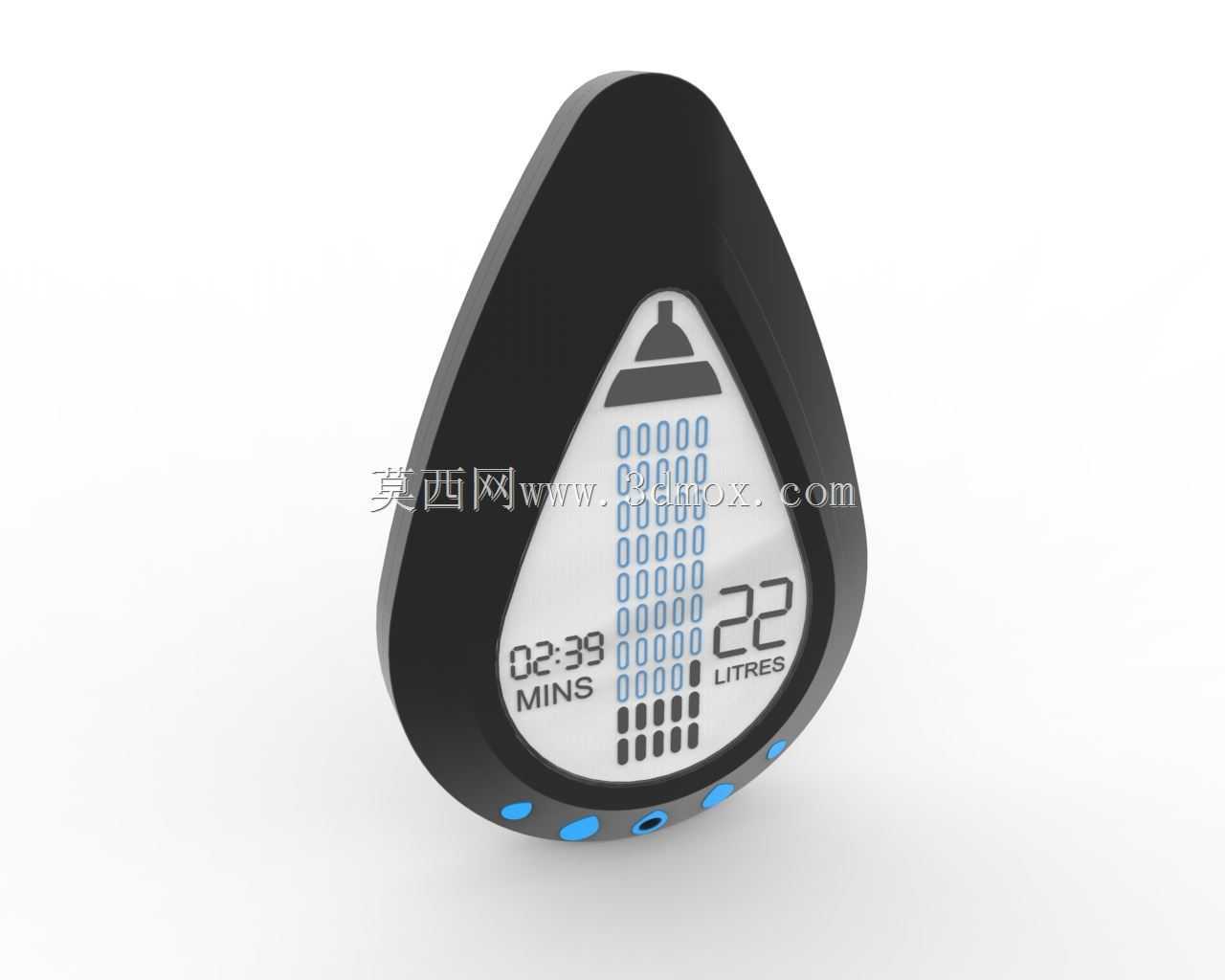

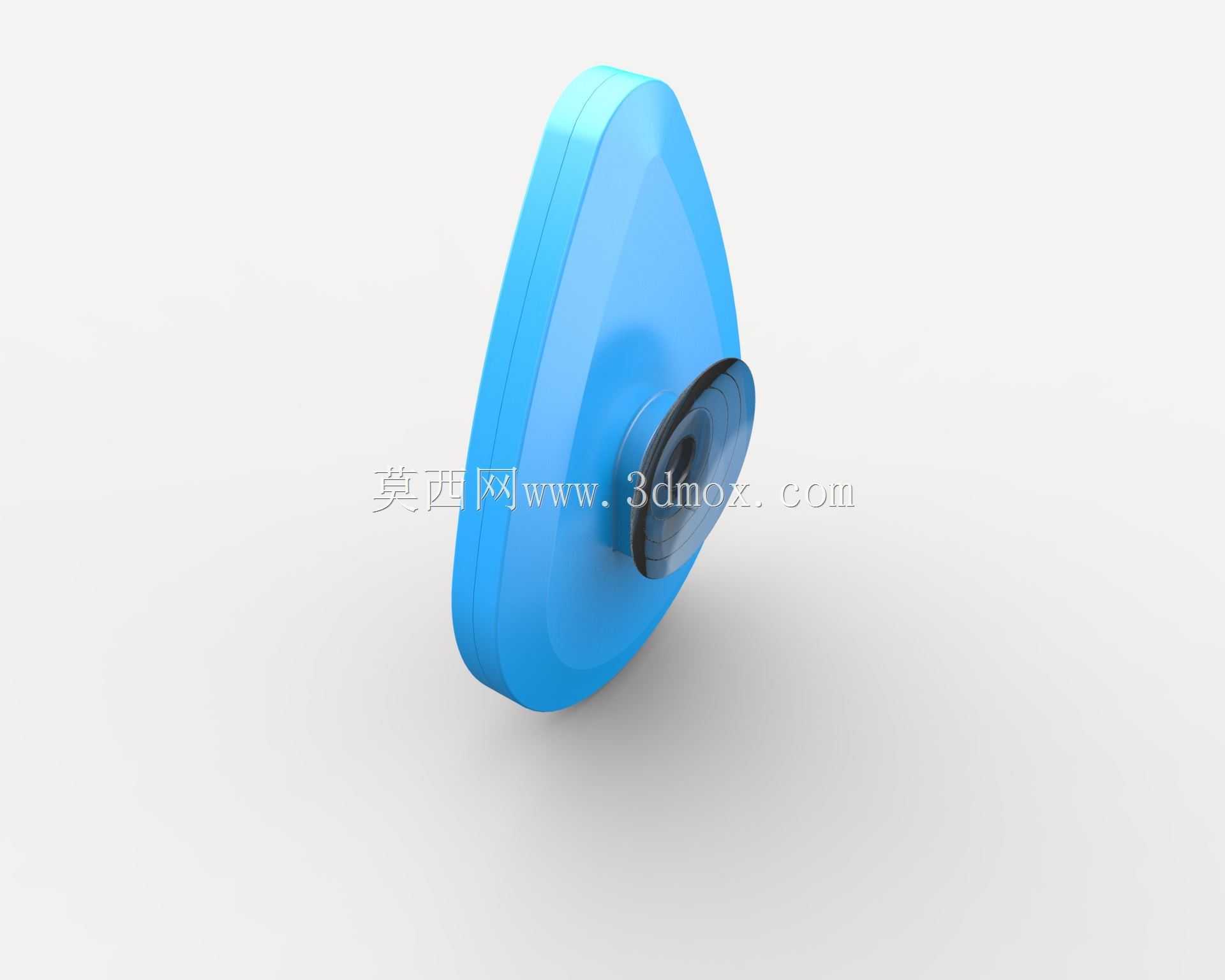

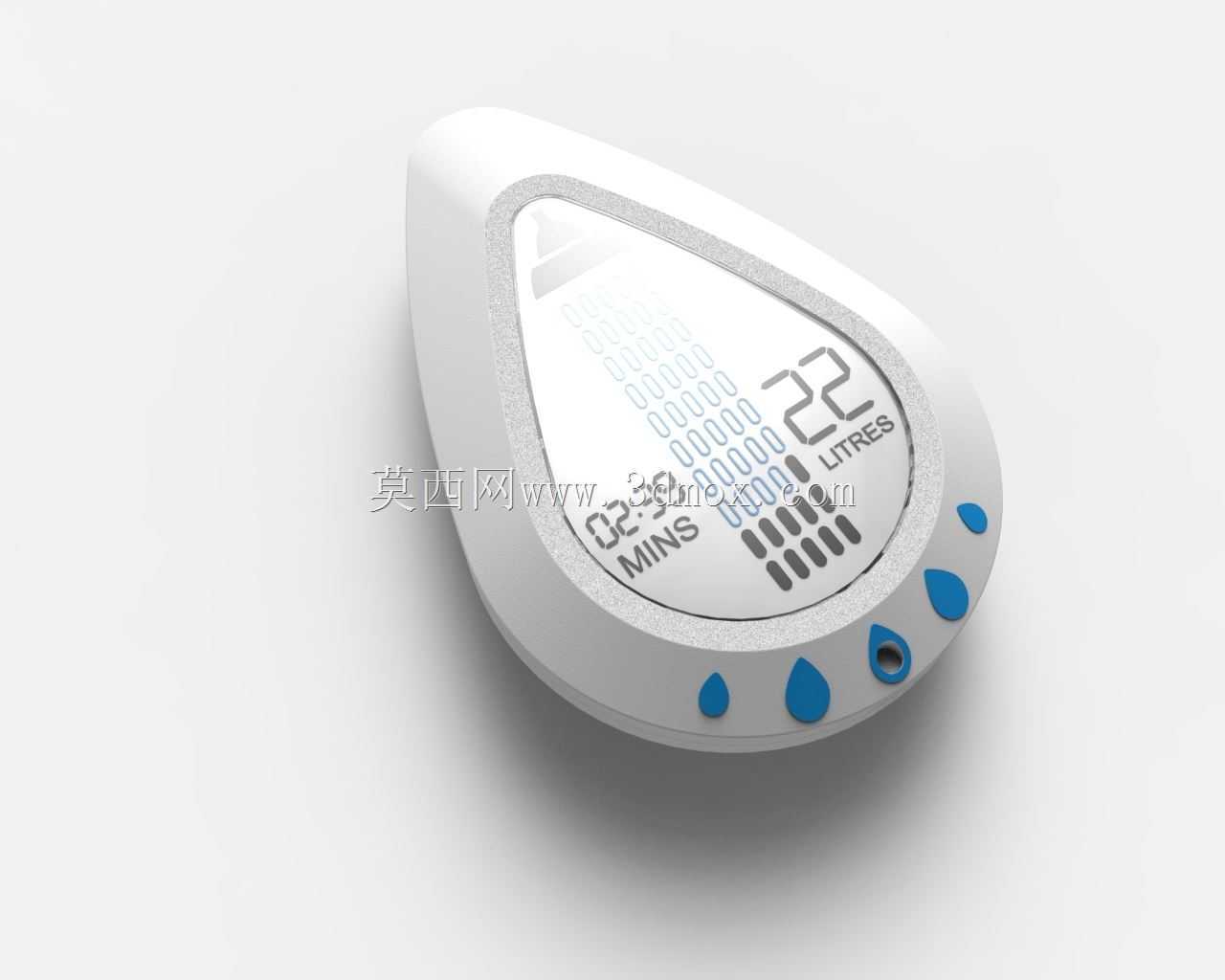

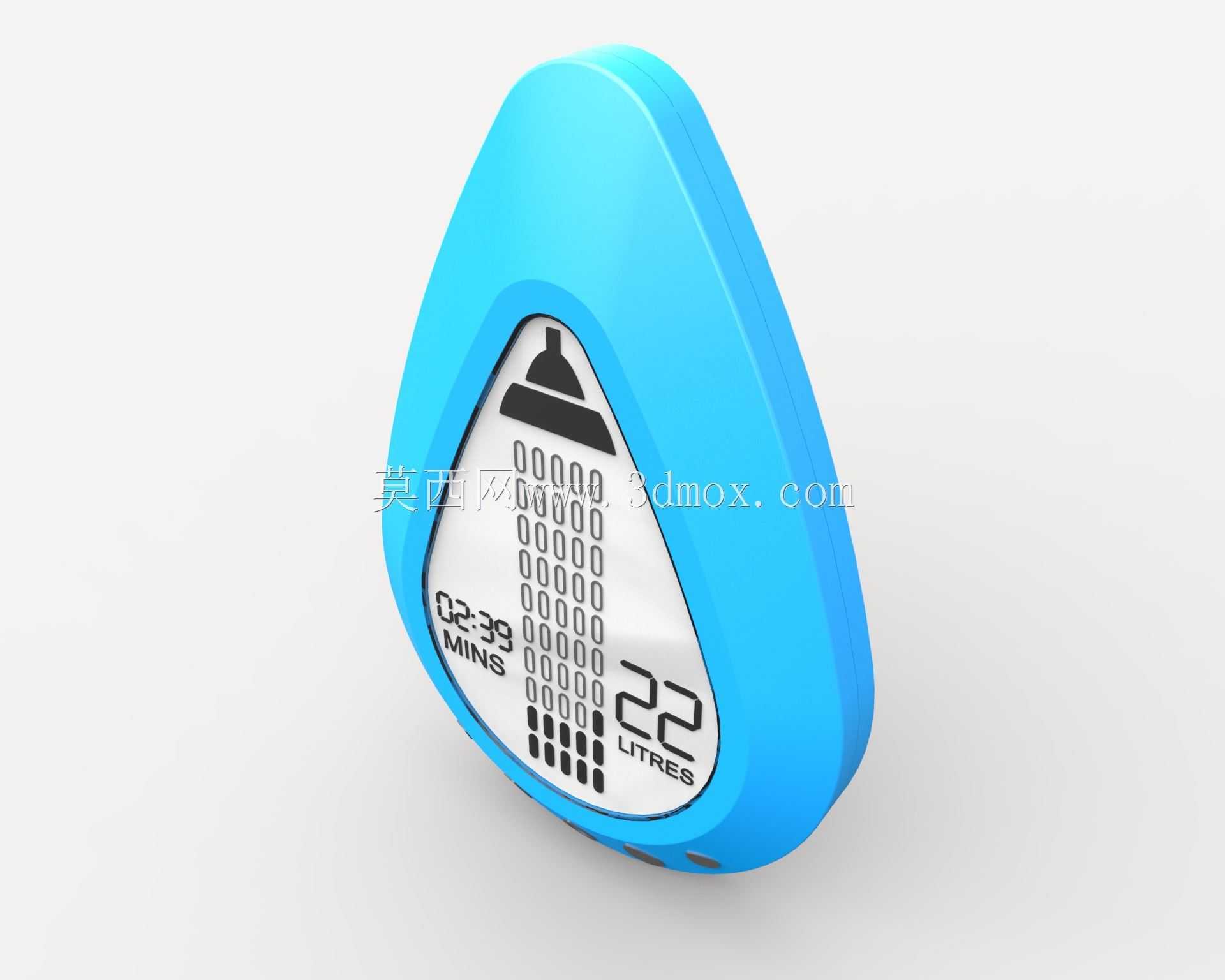

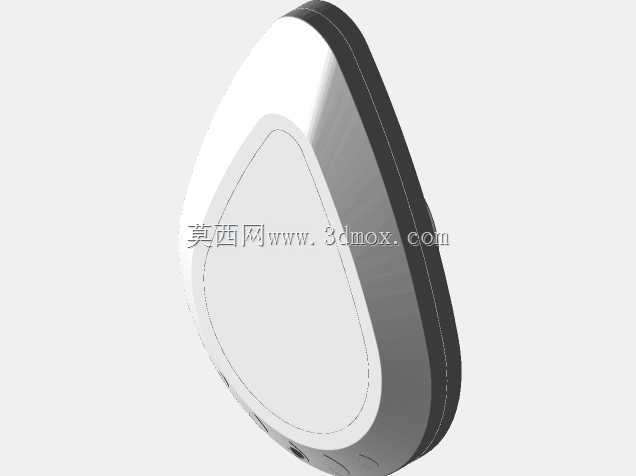

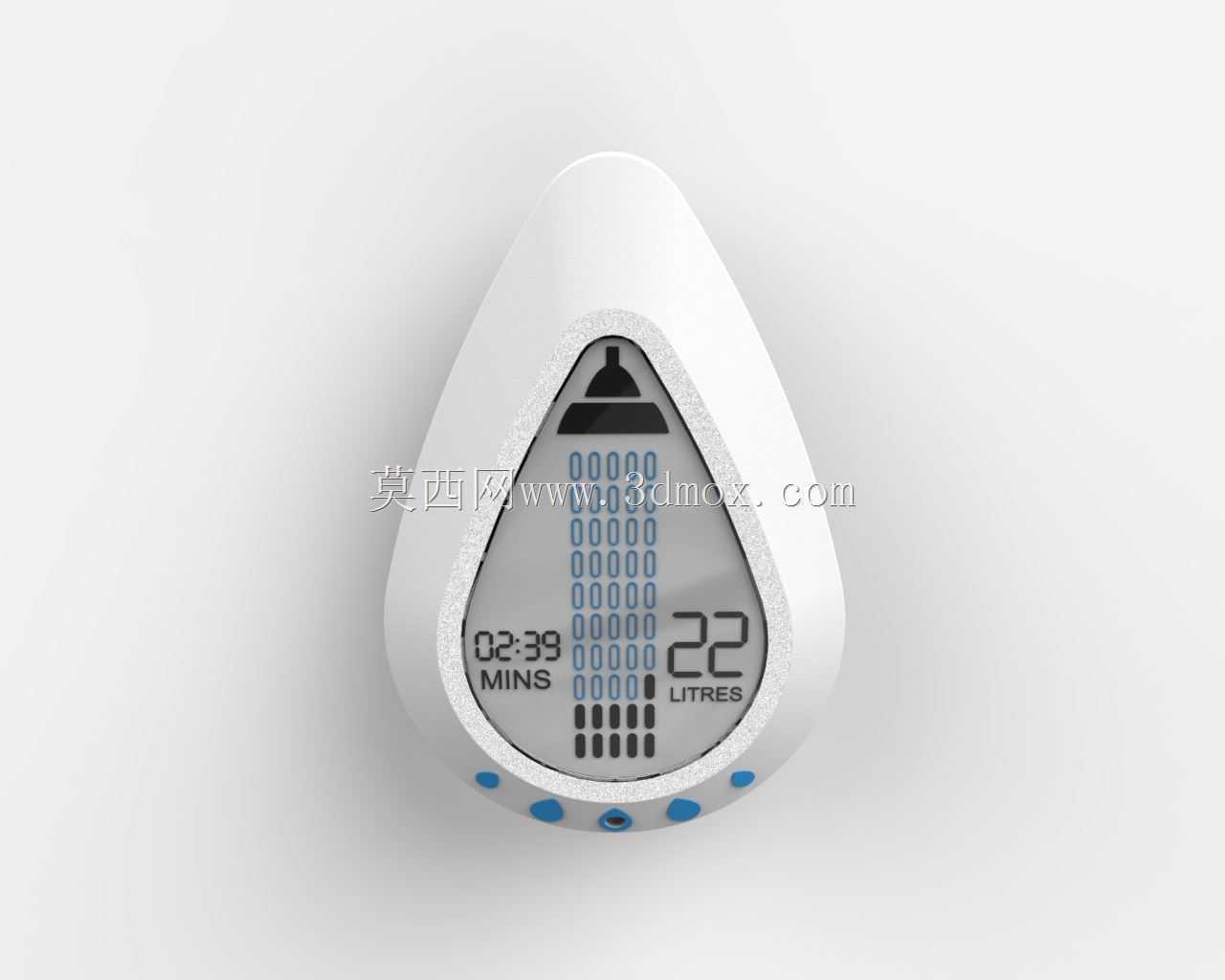

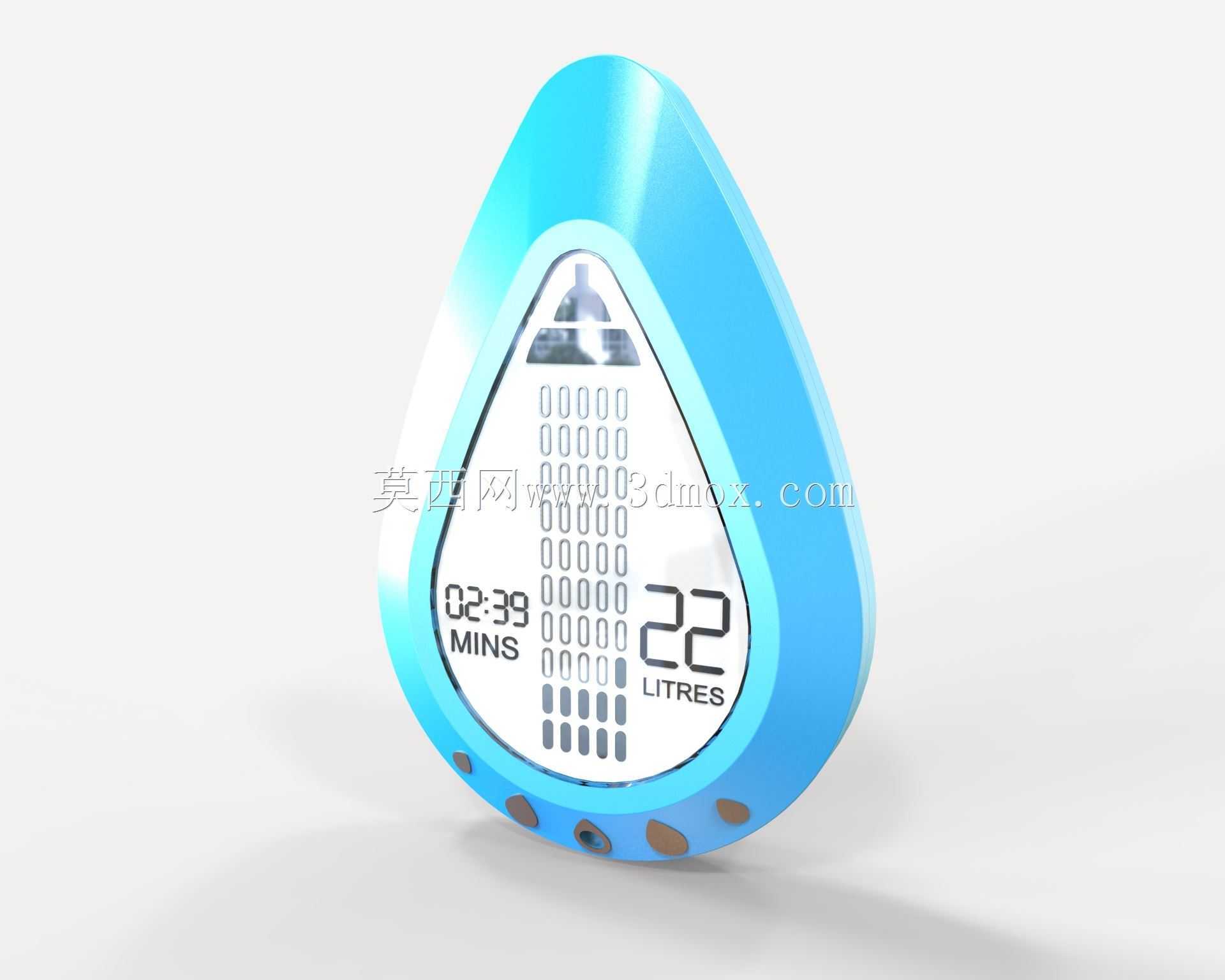

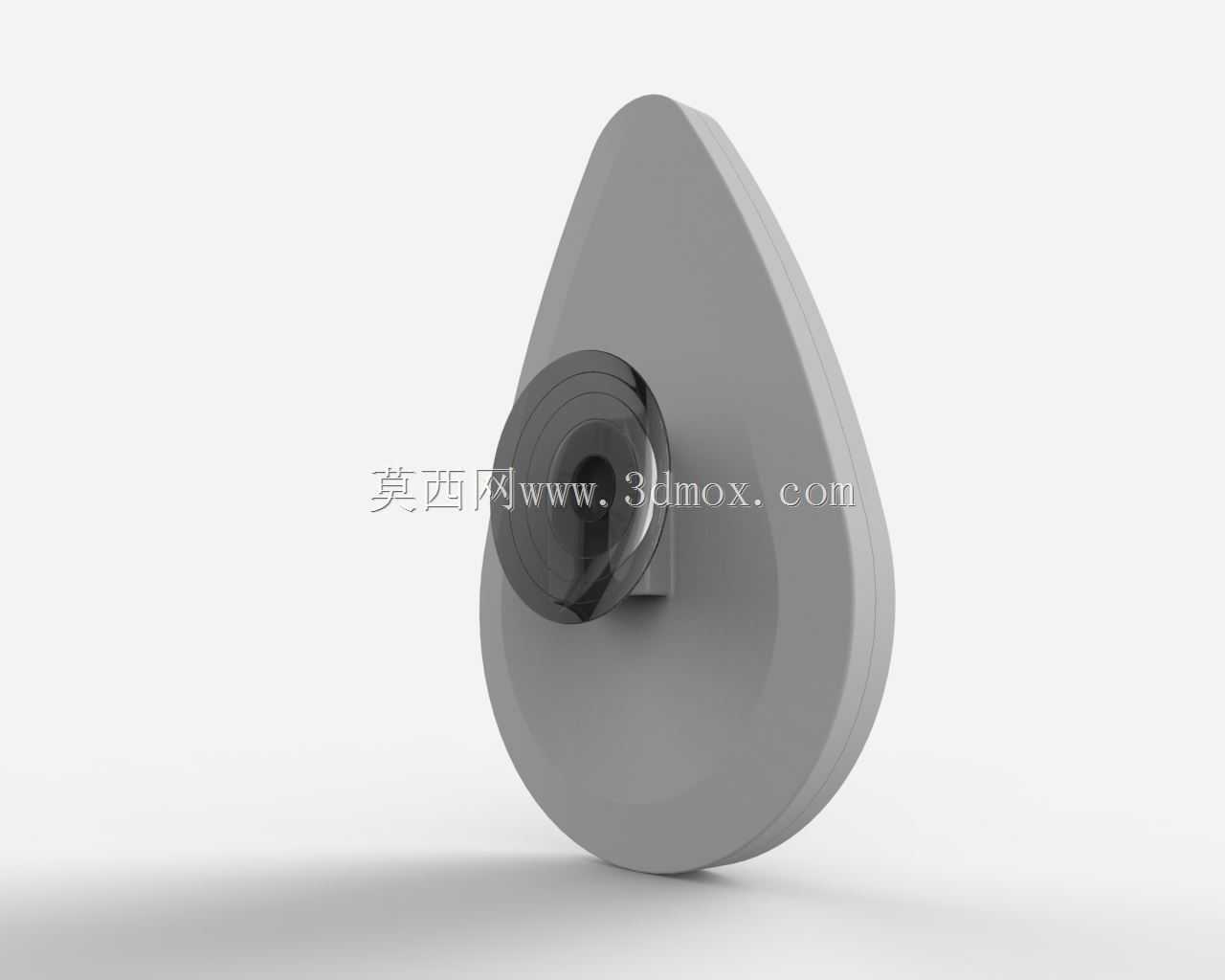

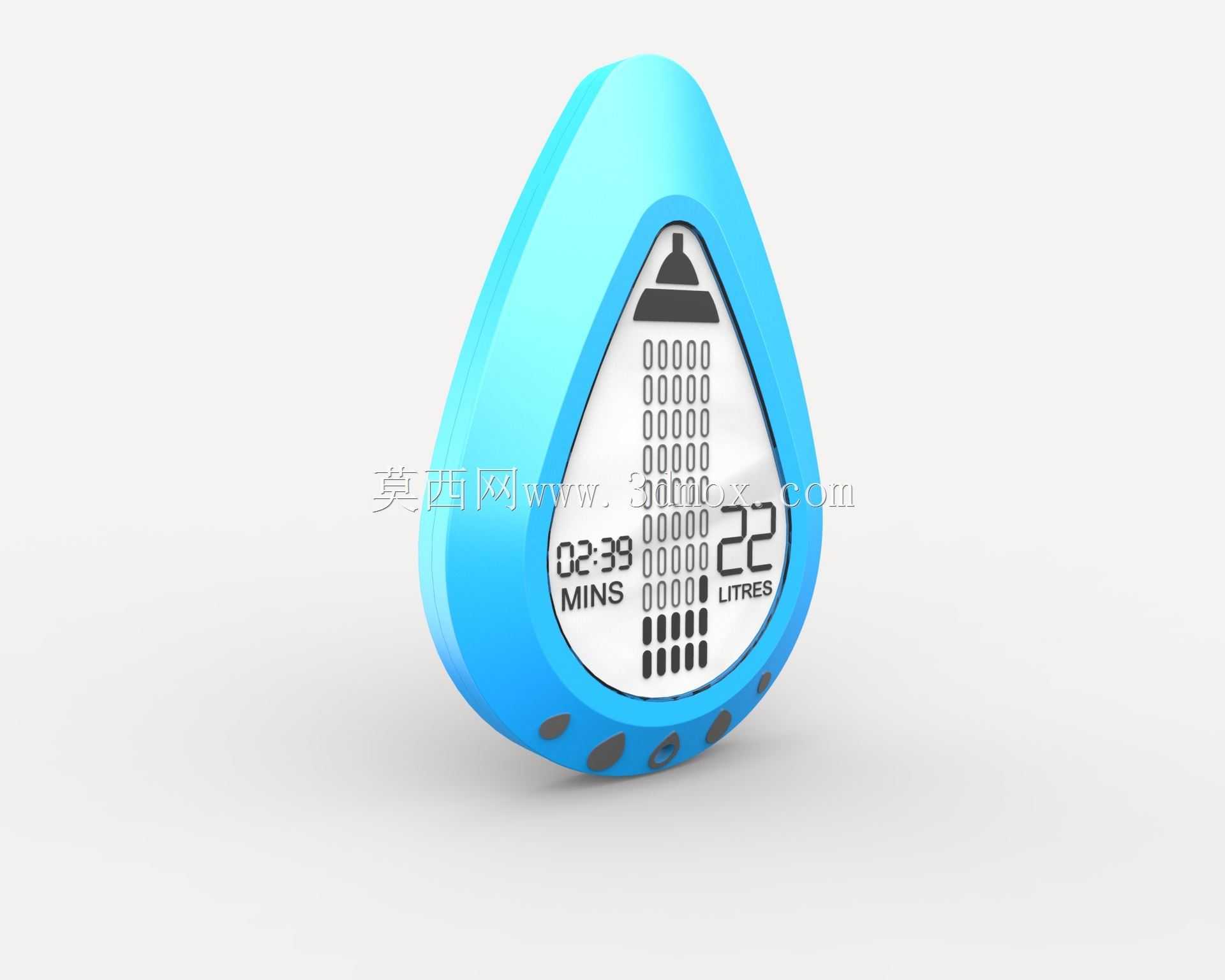

在民用卫浴供水系统的末端用水计量场景中，淋浴场景的水流计数装置长期面临空间局促、安装边界受限、水流扰动大的实际问题，这款针对淋浴场景开发的水流计数结构，从安装适配到功能实现都做了针对性的结构优化。不同于常规管道式水表的长筒形结构，该装置采用水滴形流线型外壳设计，整体轮廓贴合淋浴混水阀到出水端的狭小安装空间，外壳曲面做了圆弧过渡处理，既可以减少淋浴过程中磕碰带来的结构损伤，也能降低水流经过装置时的局部阻力损失，避免出现淋浴出水压力不足的问题。装置中心的计量腔采用同轴嵌套结构，核心计数组件内嵌于壳体中心位置，进水端与出水端的流道做了渐扩渐缩的导向设计，能够将淋浴时冷热混合后的紊流调整为相对平稳的层流状态，减少水流扰动对计数叶轮的冲击，提升计量的准确性，避免小流量下的计数漏失问题。从安装边界来看，该装置的轴向尺寸控制在适配常规淋浴软管接头的范围内，径向最大尺寸不超过常规淋浴手持件的连接端直径，不需要对现有淋浴管路做额外改造，可直接替换原有管路中的接头部件完成安装，降低了现场改装的成本与施工难度。结构设计上，外壳采用上下扣合的密封结构，配合端面的密封槽放置密封圈，能够满足卫浴场景下的防水防潮要求，避免内部计数组件长期接触水汽出现锈蚀卡滞的问题。中心计量组件的转轴采用低摩擦系数的耐磨材质支撑，减少长期水流冲击下的磨损量，延长装置的使用寿命，同时转轴两端做了限位结构，避免水压波动时叶轮出现轴向窜动，影响计数精度。在实际应用中，该装置可精准采集淋浴过程中的累计水流量数据，既可以作为独立的用水计量部件帮助用户掌握淋浴用水量，也可以集成到智能淋浴系统中，作为水流数据采集终端为恒温控制、用水提醒等功能提供基础数据支撑。流道设计过程中特意规避了直角转弯与突变截面，减少了流道内的积水死角，避免长期使用后水垢堆积堵塞流道或者卡滞计数部件，外壳的光滑曲面也便于日常清洁，减少卫浴场景下皂垢、水渍的附着。不同于工业场景的大口径计量装置，这款结构针对淋浴场景的小流量、水温波动范围大、安装空间小的特点做了专项适配，所有结构尺寸都围绕民用卫浴的通用安装标准设计，能够适配市面上绝大多数常规规格的淋浴管路配件，不需要额外定制转接部件。
