斯特林火焰食引擎仿真三维模型

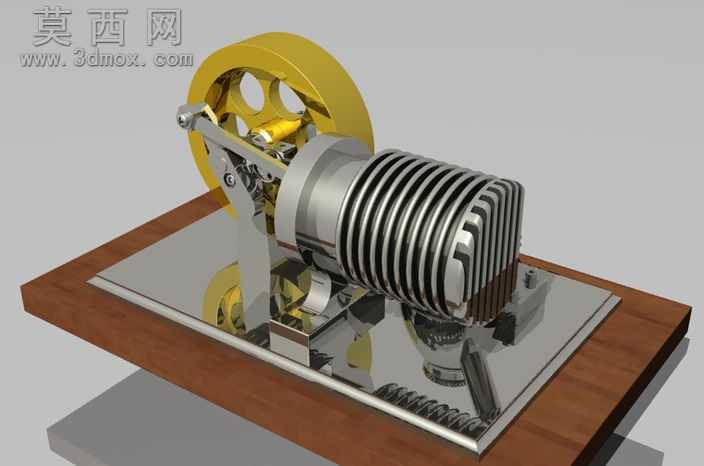

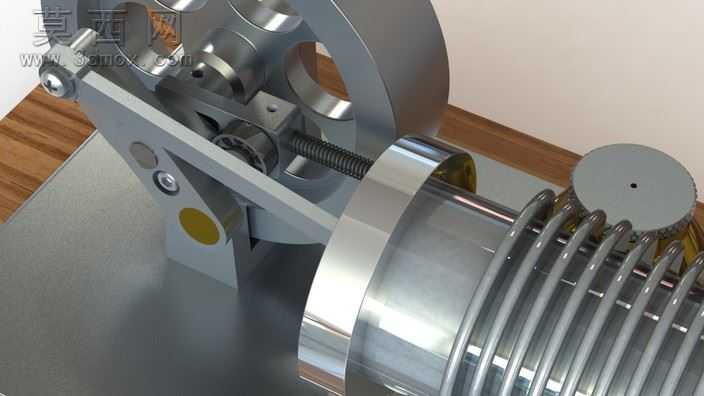

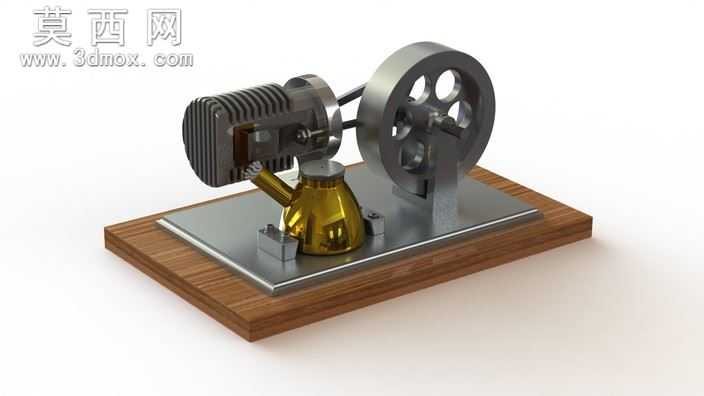

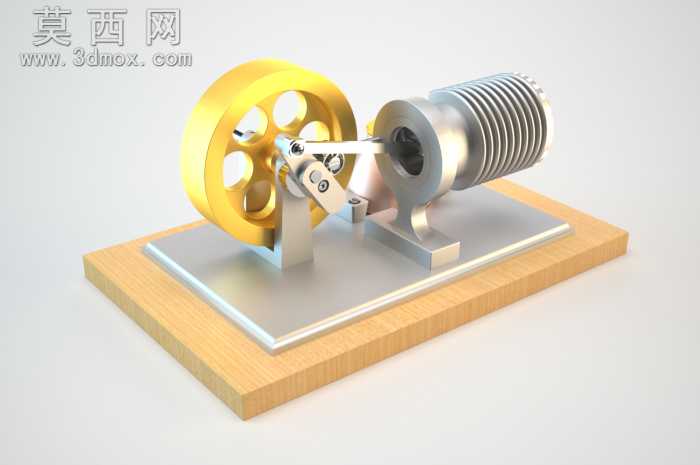

本模型为火焰食引擎仿真作品，基于菲利普·杜克洛的原始设计完成全参数化三维建模，完整还原了这类真空式热机的核心运行结构。建模阶段采用自底向上的装配逻辑，首先完成核心零部件的独立建模：针对带散热鳍片的气缸部件，通过阵列特征快速生成等距分布的散热鳍片结构，精准还原鳍片的倾斜角度与间距，保证气缸散热结构的形态还原度；针对黄铜材质的加热锅炉，采用旋转凸台特征生成罐体基础形态，再通过圆角特征打磨罐体与连接管路的衔接处，还原复古黄铜容器的圆润质感。传动部分的飞轮采用草图绘制多组减重孔轮廓后拉伸切除完成，飞轮与曲轴的连接部位添加了同轴心配合约束，保证传动过程中无偏心卡顿问题；活塞与气缸之间添加了滑动配合约束，精准模拟活塞在气缸内的往复运动行程，弹簧加载的凸轮陷阱结构也做了独立建模，还原其锁止与释放活塞的动作逻辑。底座部分分为金属承托板与木质基座两层，金属板添加了安装凸台与固定夹具的细节，木质基座通过纹理贴图模拟实木木纹质感，金属部件统一赋予磨砂金属材质，黄铜锅炉赋予抛光黄铜材质并调整反射参数，还原金属表面的光泽层次。模型完成装配后添加了运动仿真算例，模拟热空气驱动活塞往复、带动飞轮旋转的完整运行过程，可直观展示火焰食引擎依靠气缸内空气冷却形成真空、拉动活塞做功的运行原理，所有零部件之间的配合关系完全符合真实机械装配逻辑，无干涉错位问题，可用于热机原理演示、机械结构教学等场景，完整还原了这类经典复古热机的外观与运行特性。
