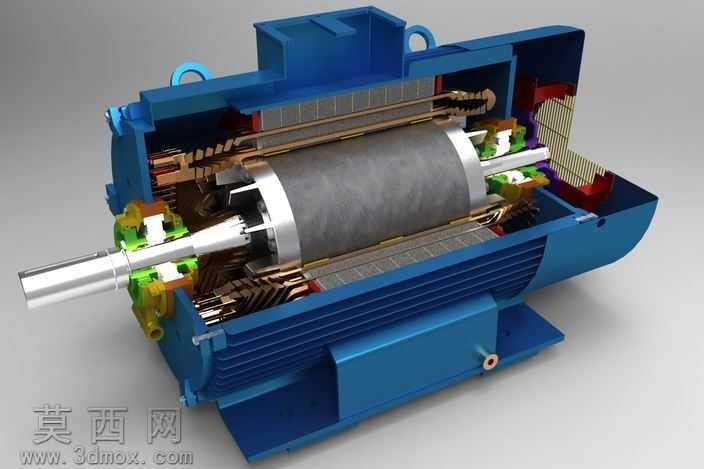

IC411冷却型鼠笼式异步电机剖视结构

本作品为IC411冷却方式的短路转子异步电动机三维剖视模型，建模阶段严格遵循中小型三相异步电动机的通用结构规范，以自扇冷封闭型电机的真实尺寸比例为基准搭建整体框架。建模过程中优先完成定子总成、鼠笼转子总成、端盖、机座、冷却风路、接线盒、轴承装配等核心模块的独立建模，再通过装配约束完成整体组合，所有零部件的配合公差均参考通用电机设计标准设定，确保各部件的装配逻辑符合实际生产要求。渲染阶段采用多色材质区分不同功能部件：机座与端盖使用哑光蓝色金属漆材质还原铸铁机壳的质感，定子铁芯与转子铁芯使用深灰色硅钢片叠压质感材质，定子绕组使用红铜色金属材质搭配端部绝缘的绿色工程塑料材质，鼠笼导条与端环使用亮银色铸铝材质，转轴使用抛光银灰色钢材材质，轴承部件使用亮面金属搭配保持架的黄铜质感，冷却风叶与风罩使用半哑光工程塑料材质，接线盒内部端子使用导电铜材材质。剖视处理采用1/4剖切的展示方式，既保留了电机外部的完整安装结构，包括底脚安装孔、吊环、接线盒位置、散热筋排布，又完整展现了内部的电磁结构、通风路径、轴承支撑结构，清晰呈现IC411自带风扇循环冷却的风路走向：内风路在转子带动下循环带走定转子热量，通过机座散热筋与外风路的空气完成热交换，外风路由轴伸端风扇驱动，沿散热筋轴向流动带走热量。设计过程中反复调整各部件的色彩对比度，避免不同材质的视觉混淆，同时优化了剖切面的边缘处理，让内部结构的层级关系一目了然，所有紧固件、密封件、绝缘件等细节均做了还原，没有省略关键的装配细节，能够直观展现该类冷却方式电机的完整构造，可用于电机结构教学、产品展示、方案演示等场景，模型的渲染效果经过多轮光影调整，采用柔和的工作室打光方案，避免强反光遮挡结构细节，同时保留金属材质的真实反光特性，让整体视觉效果清晰直观，兼顾结构准确性与展示美观度。
