带电池接线的小型直流电机三维建模作品

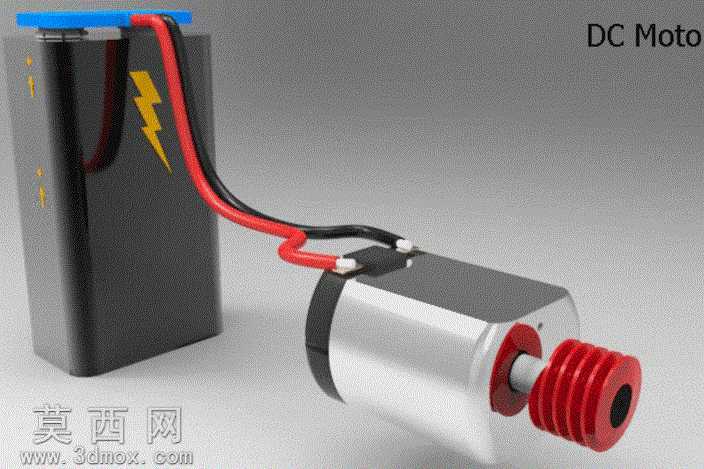

本作品为小型直流电机搭配供电电池的完整三维建模成果，建模过程依托Autodesk Inventor平台完成，整体遵循实物等比例还原的设计思路，完整复现了直流电机从供电端到动力输出端的全部结构细节。建模阶段首先对直流电机本体进行结构拆分，依次完成金属机壳、端盖、输出转轴、红色带轮、接线端子的独立零件建模，机壳部分通过圆柱特征拉伸、倒角、圆角处理还原金属壳体的光滑质感，端盖部分精准还原装配卡扣与轴承位的结构尺寸，输出转轴与红色带轮采用同轴心配合约束，还原带轮与转轴的过盈装配状态，带轮表面的多道环形凹槽通过环形阵列特征完成建模，精准复现传动带轮的沟槽结构。供电电池部分采用长方体基础特征建模，还原电池外壳的方正造型，顶部蓝色封盖通过拉伸与圆角处理还原塑料封盖的圆润边缘，电池表面的闪电标识采用草图贴图与浮雕特征结合的方式呈现，还原电池的警示标识细节。接线部分分别完成红黑两根供电导线的建模，导线采用扫掠特征生成，精准还原导线从电池正负极接线端连接至电机接线端子的弯曲走线形态，导线端部的金属接线端子通过小尺寸拉伸与切除特征完成，还原接线端子的压接结构。材质渲染阶段，电机金属机壳赋予磨砂金属材质，调整反射参数还原金属壳体的哑光金属质感，输出带轮赋予亮红色硬质塑料材质，调整高光参数还原塑料件的光滑表面特性，电池外壳赋予黑色哑光塑料材质，顶部封盖赋予蓝色亮面塑料材质，红黑导线分别对应赋予红色、黑色的软质橡胶材质，金属接线端子赋予镀镍金属材质，通过不同材质的参数调整，清晰区分不同零部件的材质属性，提升模型的真实感。装配阶段严格遵循实物装配逻辑，电池与电机采用独立摆放的布局，导线两端分别添加同轴心与重合配合约束，确保接线结构的连接关系准确，输出带轮与转轴添加同轴心配合，还原动力输出的传动结构。整体建模过程注重细节还原，既保证了各零部件的尺寸精度与装配合理性，也通过材质与渲染处理还原了实物的视觉效果，可用于直流电机结构教学、供电接线原理演示、小型传动系统设计参考等场景。
