四旋翼涵道风扇飞行器结构设计方案

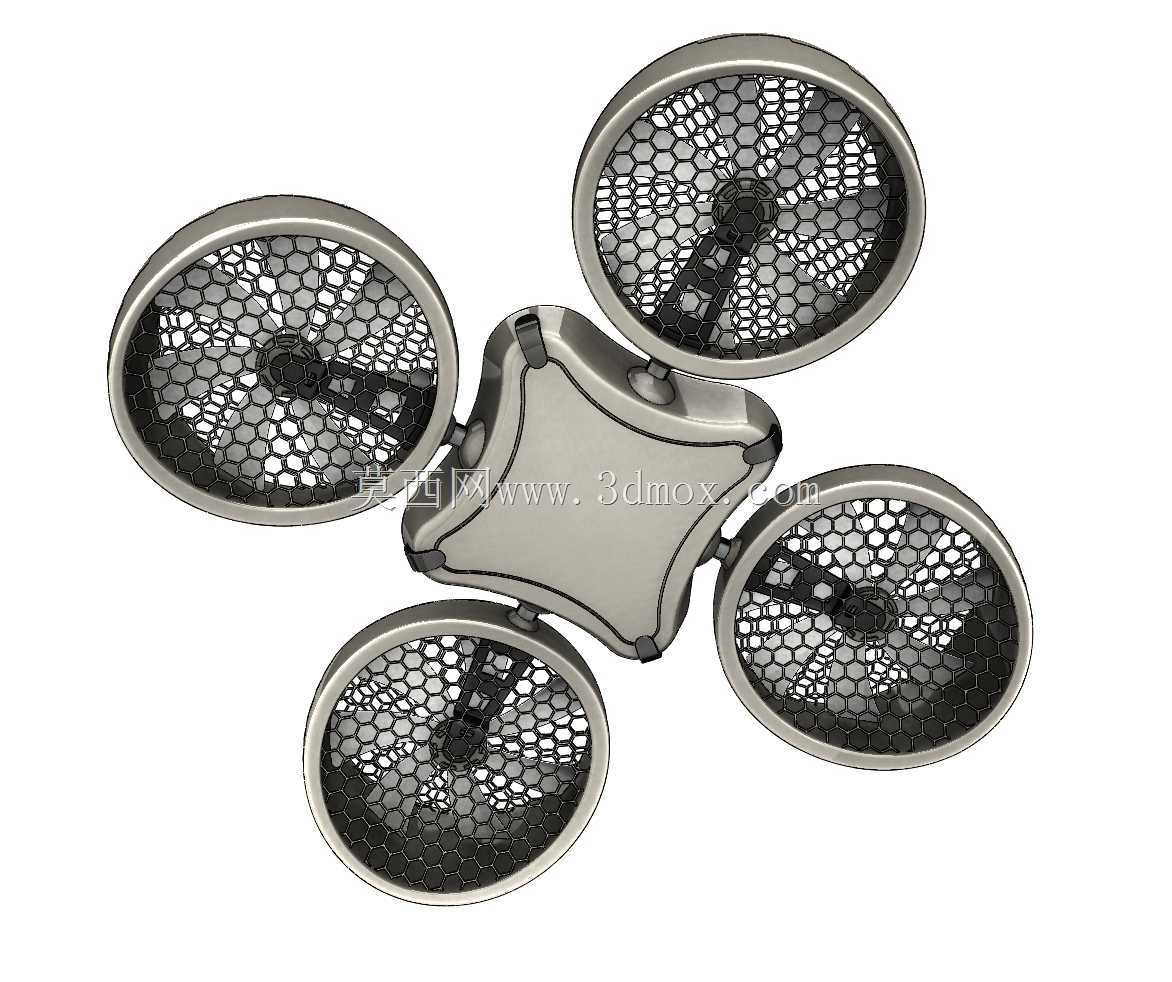

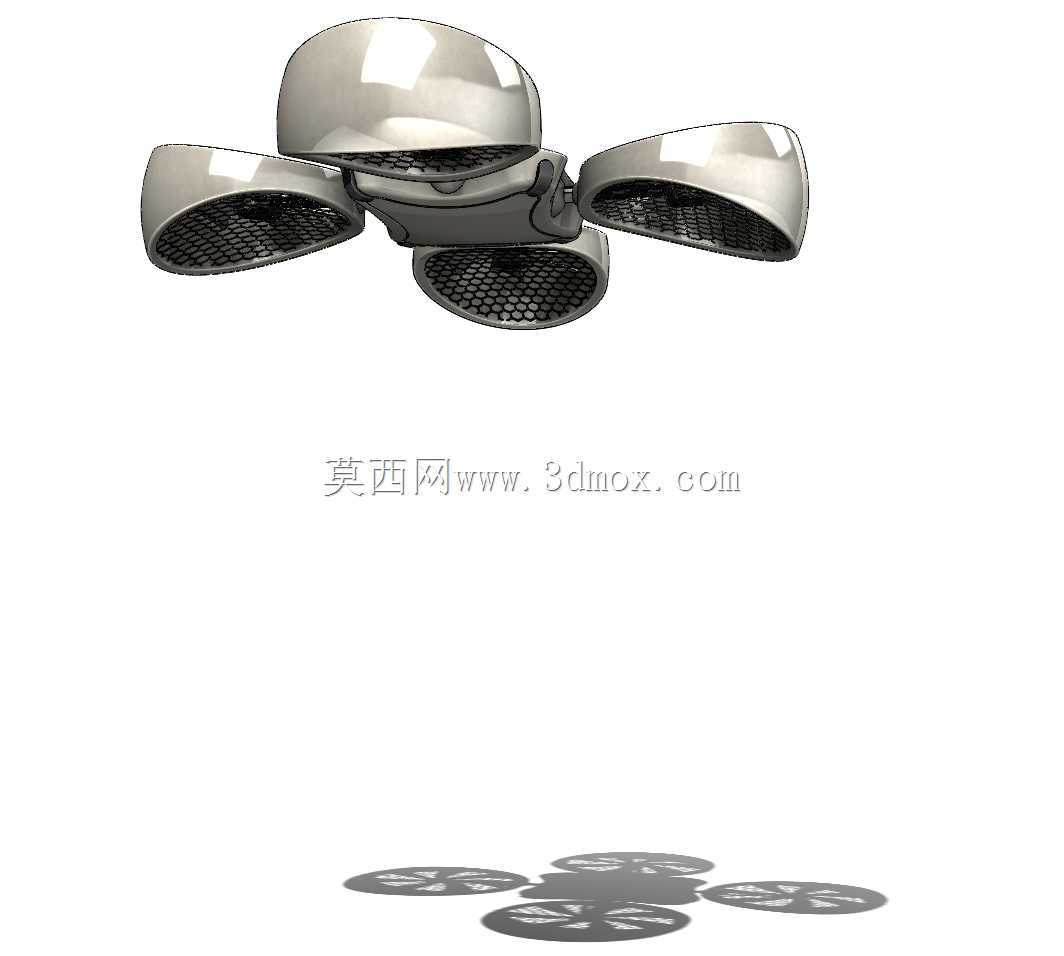

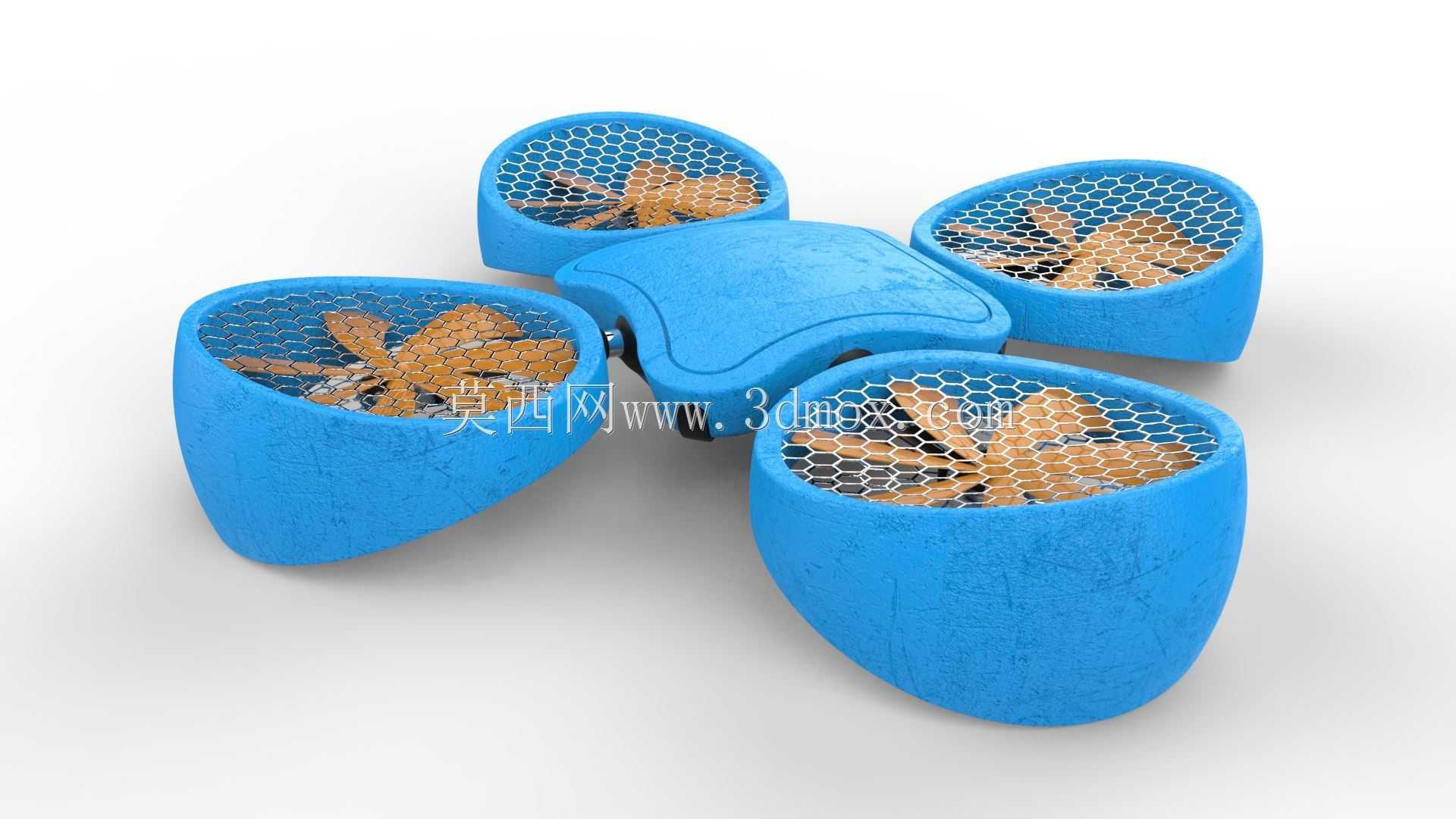

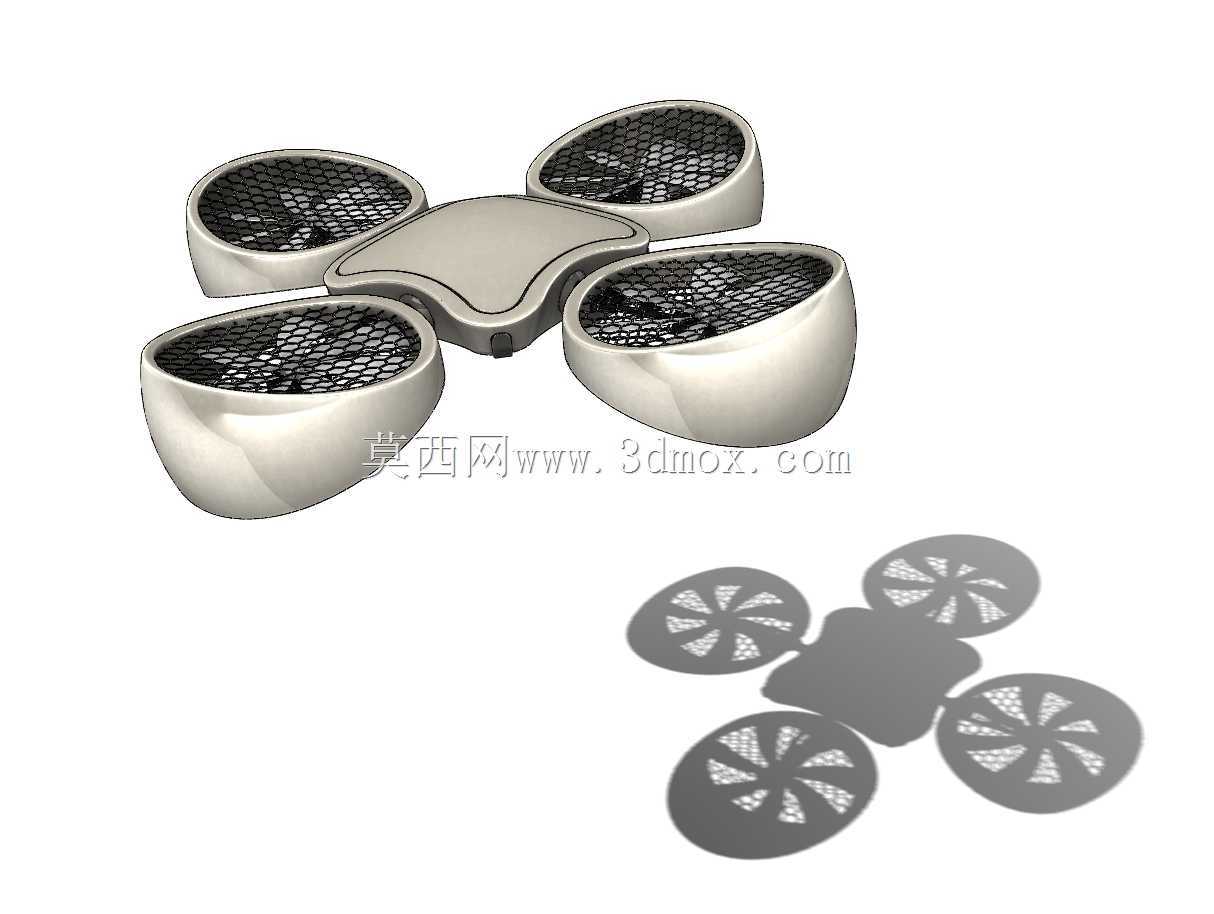

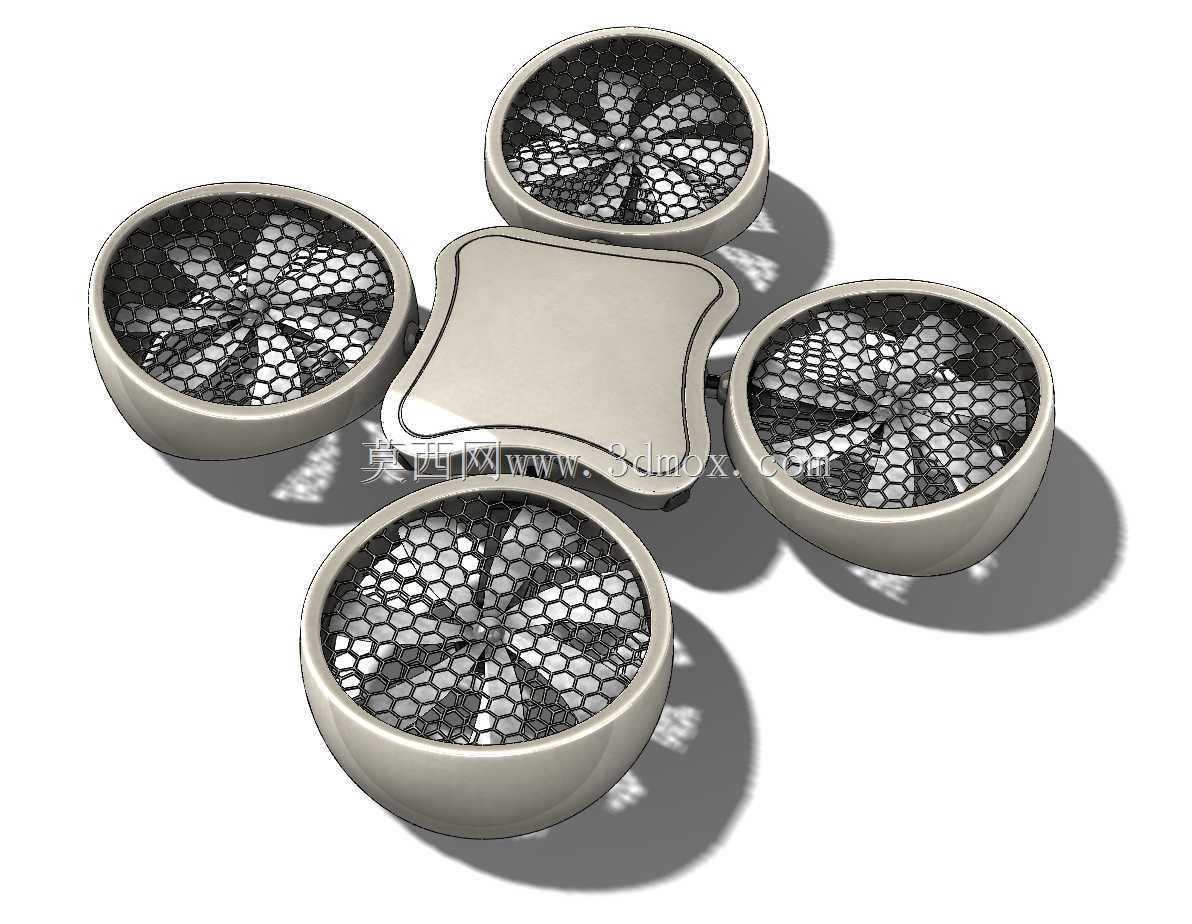

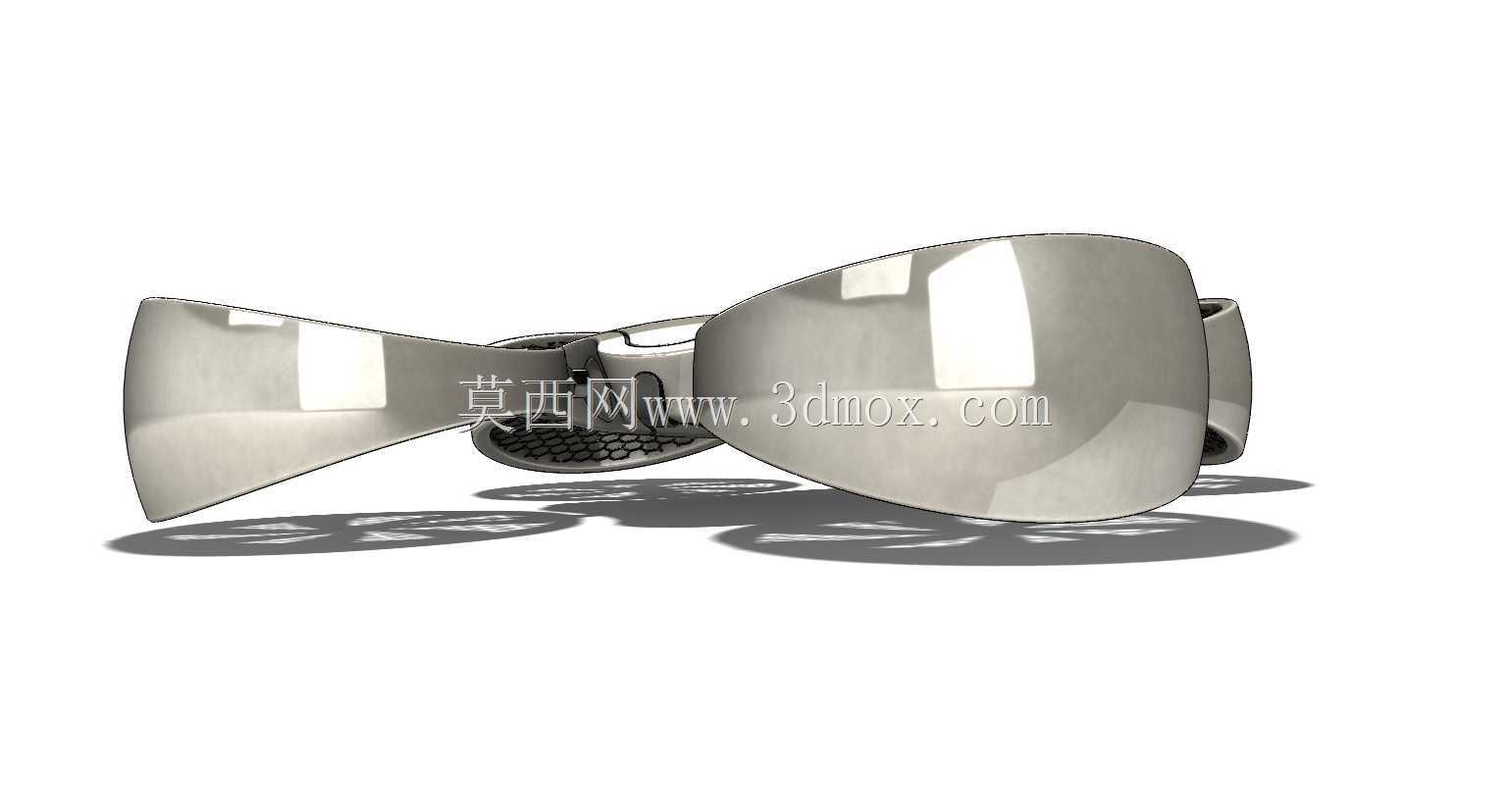

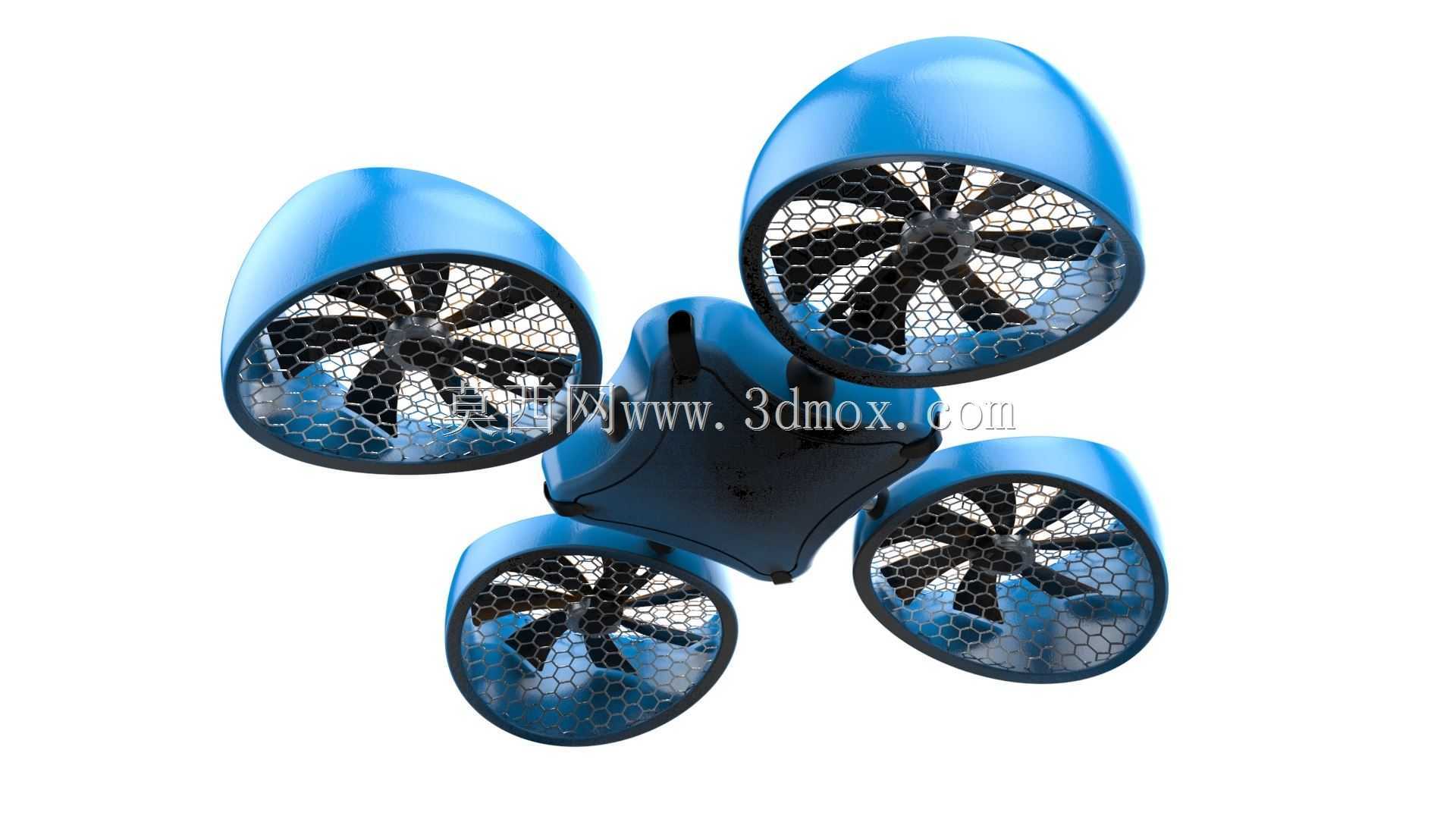

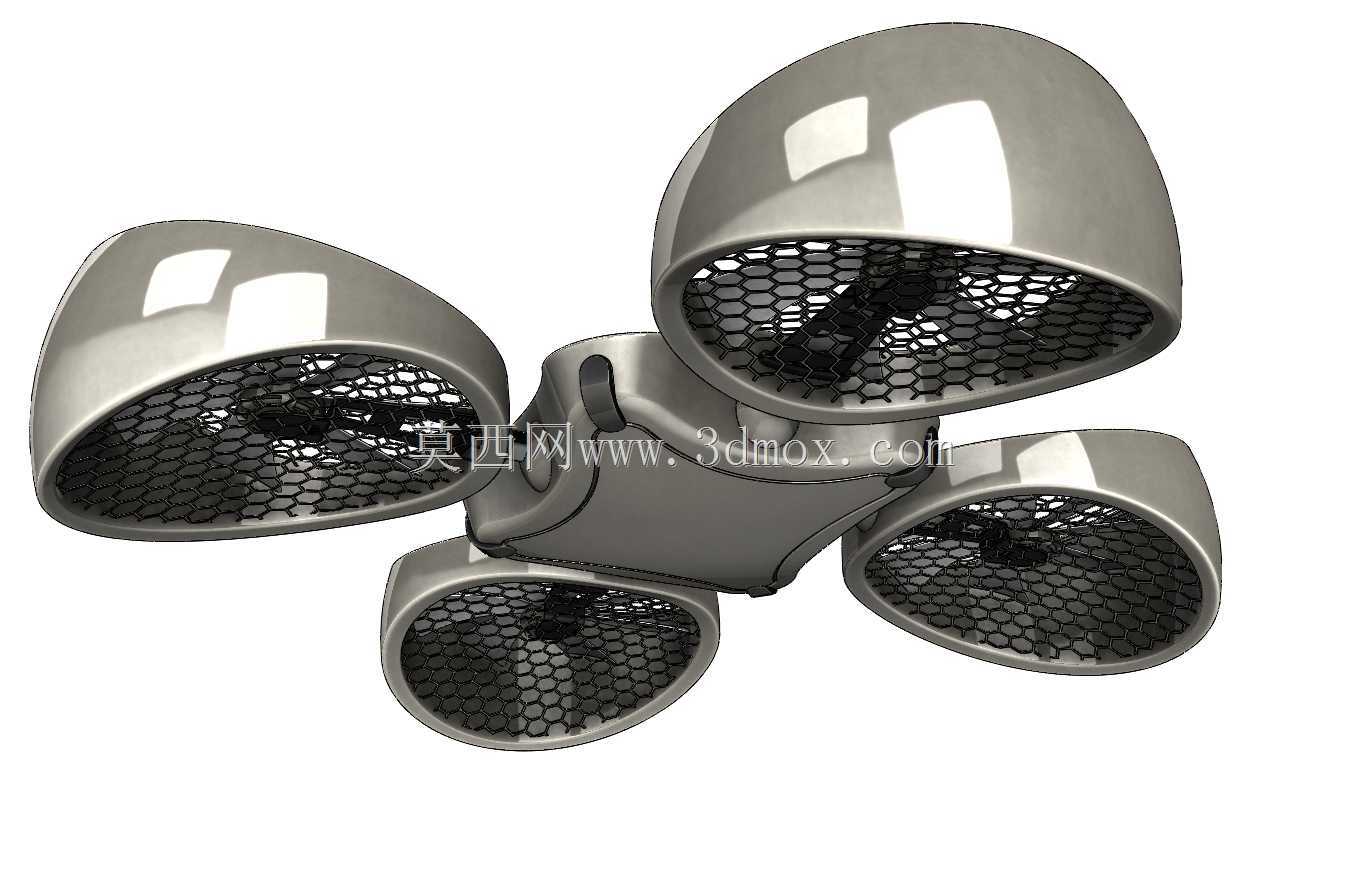

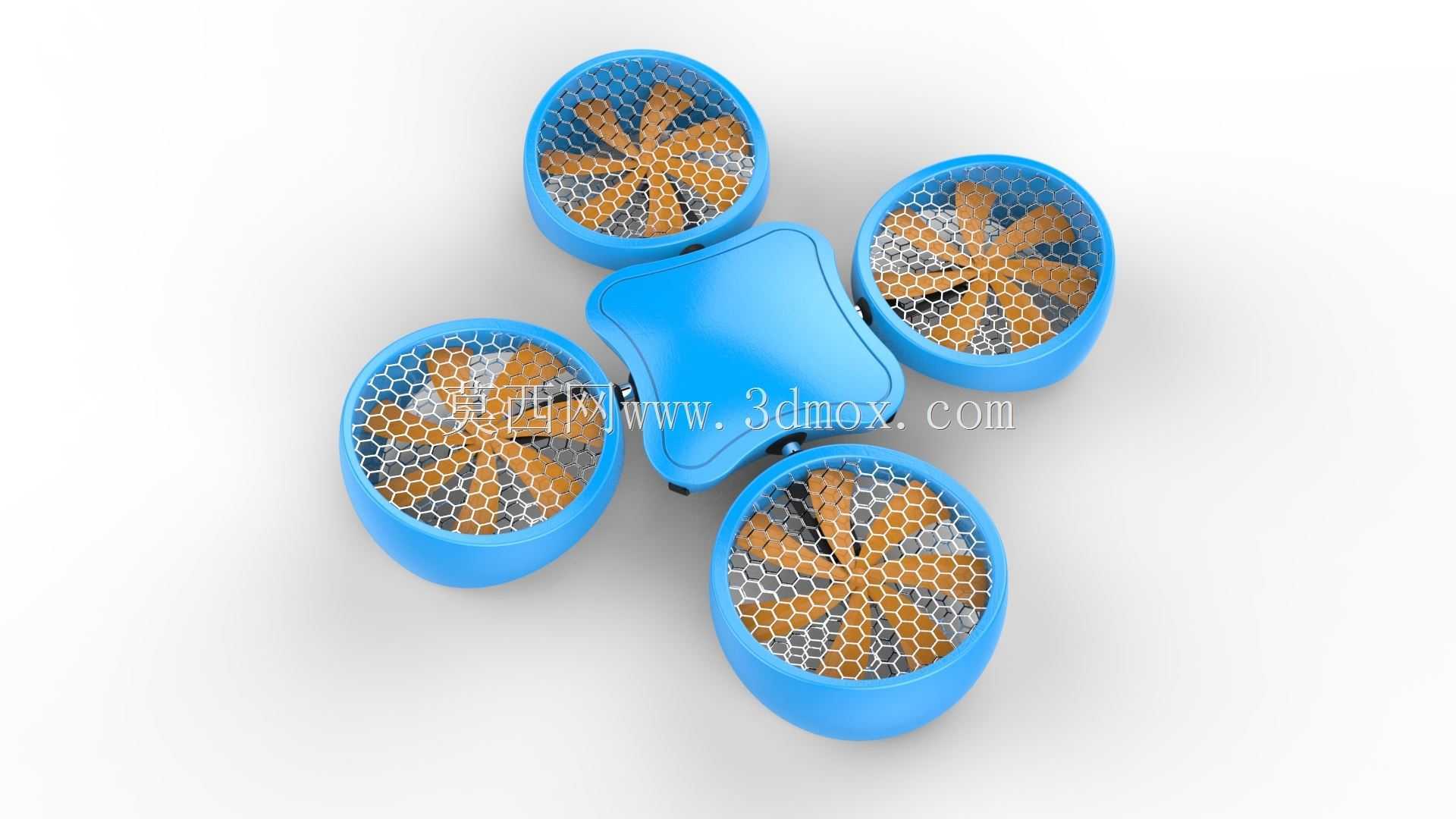

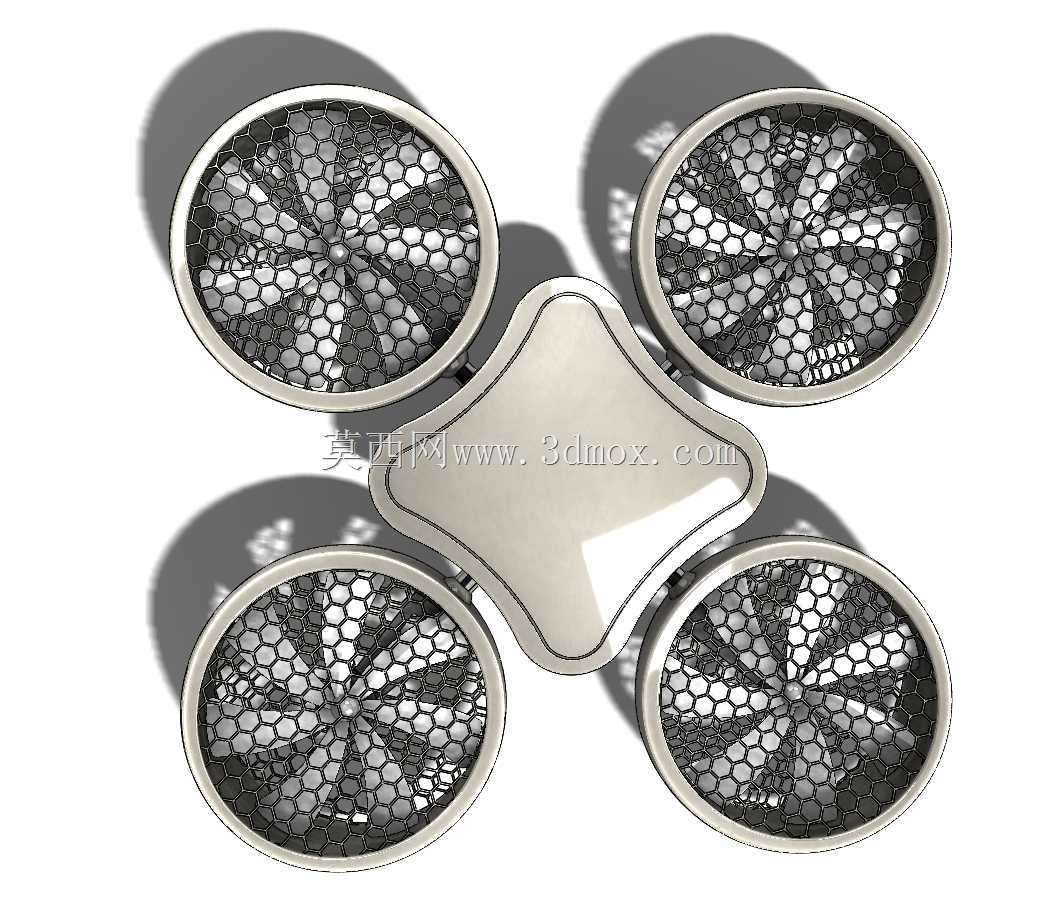

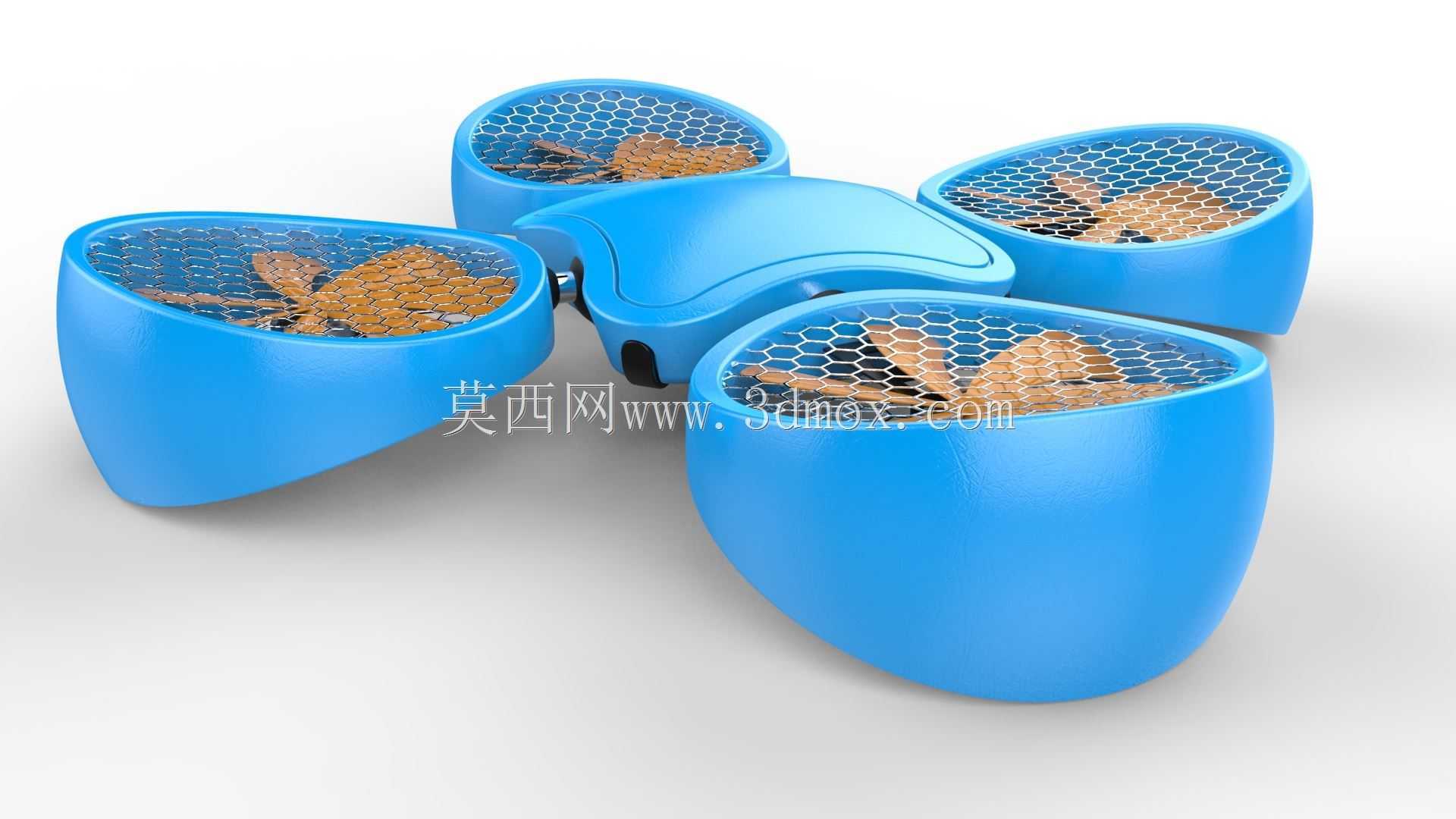

这款四旋翼涵道结构的飞行器设计，核心围绕近距低空作业场景的使用需求展开，区别于常规开放式旋翼的多旋翼飞行器，涵道包裹式的旋翼布局首先解决了低空作业时旋翼剐蹭障碍物、接触操作人员的安全隐患，在室内巡检、狭小空间勘探、近人作业场景下的适配性远高于常规开放式旋翼机型。从功能特性来看，四个独立涵道单元分别内置独立旋翼动力组件，每个涵道的流道内壁做了顺滑过渡处理，能够约束旋翼滑流的扩散，提升同等桨径下的气动效率，同时涵道唇口的弧形设计可以降低旋翼入流的紊流干扰，在低速悬停状态下能减少动力损耗，提升悬停稳定性。中间的一体化主机身采用流线型过渡设计，和四个涵道单元做了平滑连接，既减少了飞行过程中的结构风阻，也为飞控板、电池、通讯模块预留了充足的安装腔体，机身和涵道的连接部位做了加厚的加强筋结构，能够抵消旋翼高速转动带来的振动传导，避免机身内部电子元件受振动影响出现工作异常。设计过程中首先对涵道的倾角做了适配调整，四个涵道并非完全垂直于水平面，而是带有微小的外倾角度，这个角度设计能够提升飞行器的姿态响应速度，在做横滚、俯仰方向的机动动作时，动力分量的切换更线性，不会出现常规多旋翼机型急转时的姿态顿挫问题。旋翼部分采用了低雷诺数下的翼型设计，桨叶的扭转角从根部到梢部做了渐变处理，匹配涵道内的流场速度分布，减少桨叶表面的气流分离，降低转动过程中的气动噪音。从安装边界来看，单个涵道单元的外径控制在常规手持设备的适配尺寸范围内，整机展开后的最大轮廓尺寸能够满足狭小空间穿行的需求，涵道外壁采用了轻量化的薄壁结构设计，在保证结构强度的前提下尽可能降低整机自重，预留的电池安装位可以适配常规高倍率锂聚合物电池，重心位置设计在四个涵道围成的几何中心位置，保证不同载荷状态下的重心偏移量控制在合理区间，不需要额外增加配重块来调整平衡。涵道前端的防护网采用了六边形网格结构，网格的开孔尺寸经过计算，既能够阻挡较大尺寸的异物进入涵道打坏桨叶，也不会因为网格过密导致入流阻力过大影响动力效率，防护网和涵道本体采用卡扣式连接，日常维护时可以快速拆卸，清理涵道内部的杂物或者更换受损桨叶。机身底部预留了通用载荷安装接口，可以根据不同作业场景挂载小型摄像模块、气体检测模块或者微型抛投装置，接口的位置设计在重心正下方，挂载载荷后不会影响整机的重心配平，飞控系统的安装位做了减震阻尼设计，能够过滤旋翼转动带来的高频振动，保证传感器的数据采集精度。
