弧面壁挂式操作终端壳体结构设计

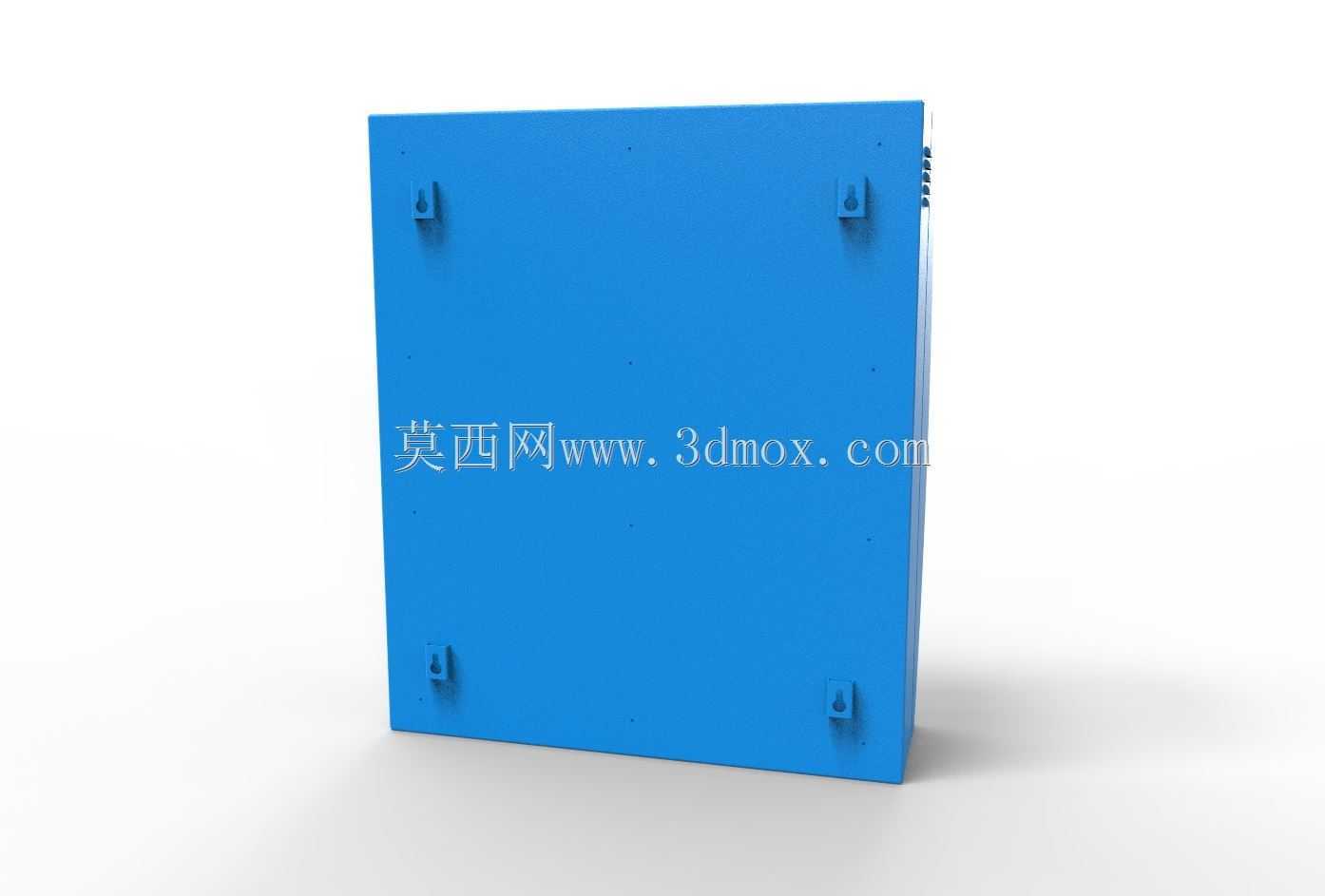

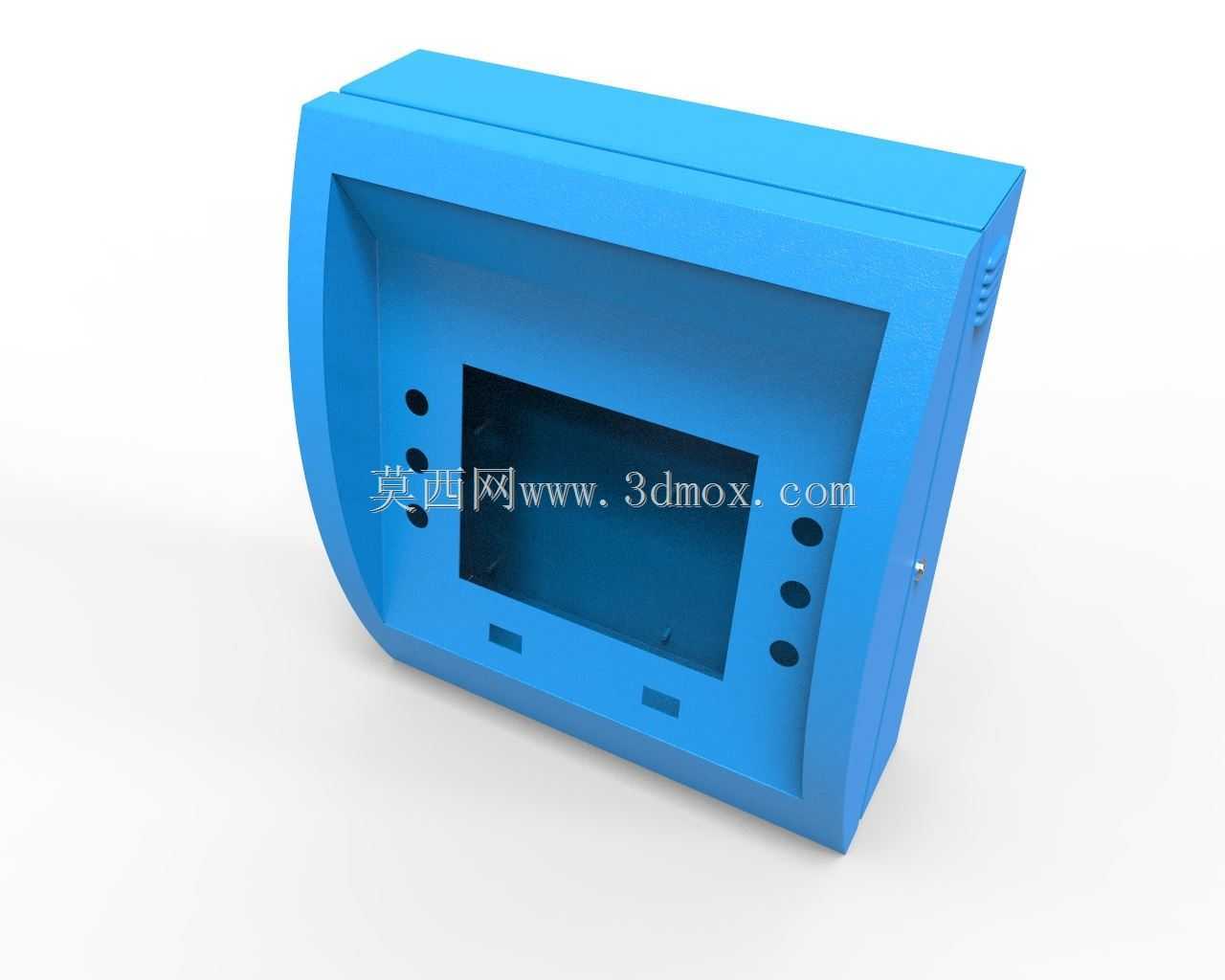

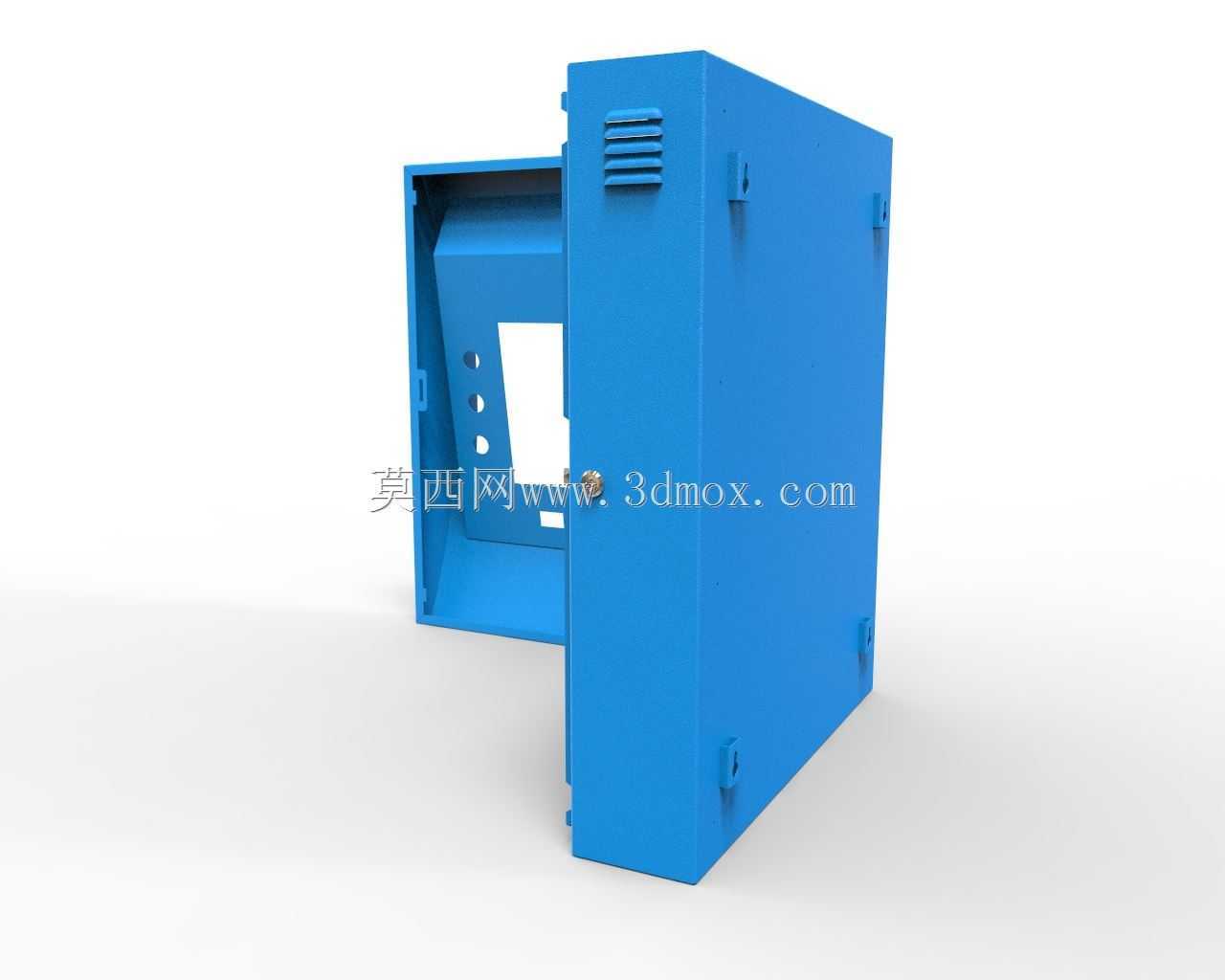

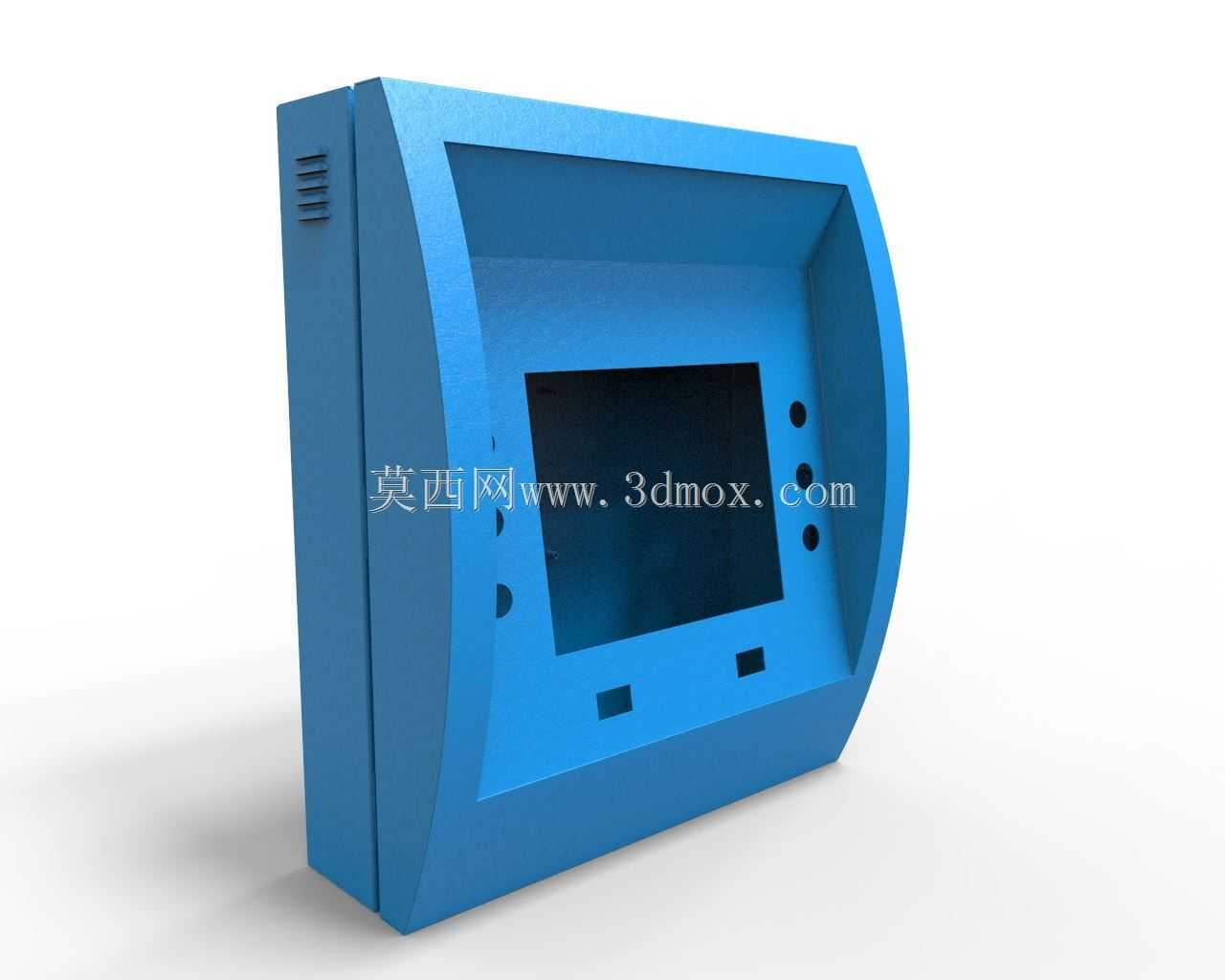

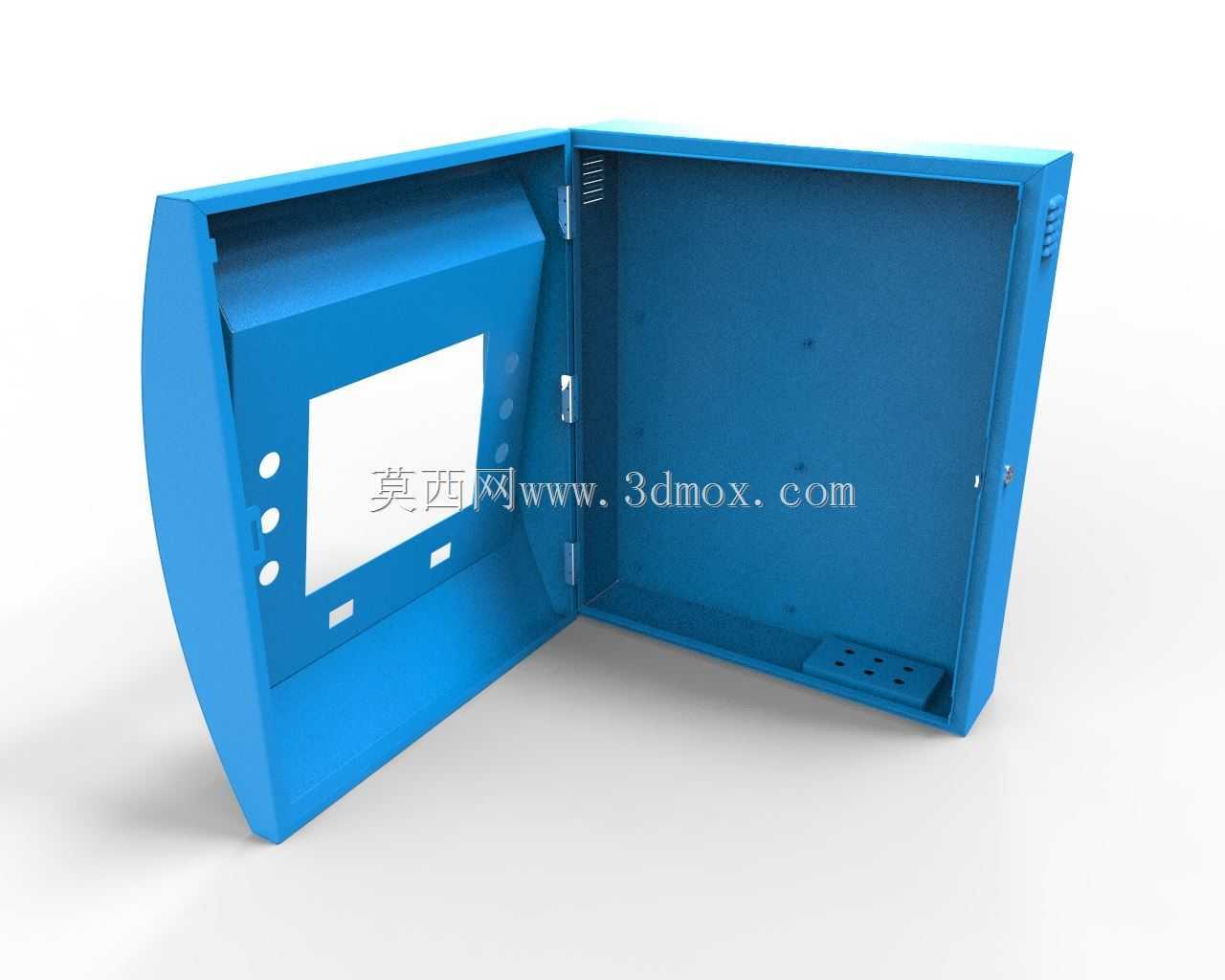

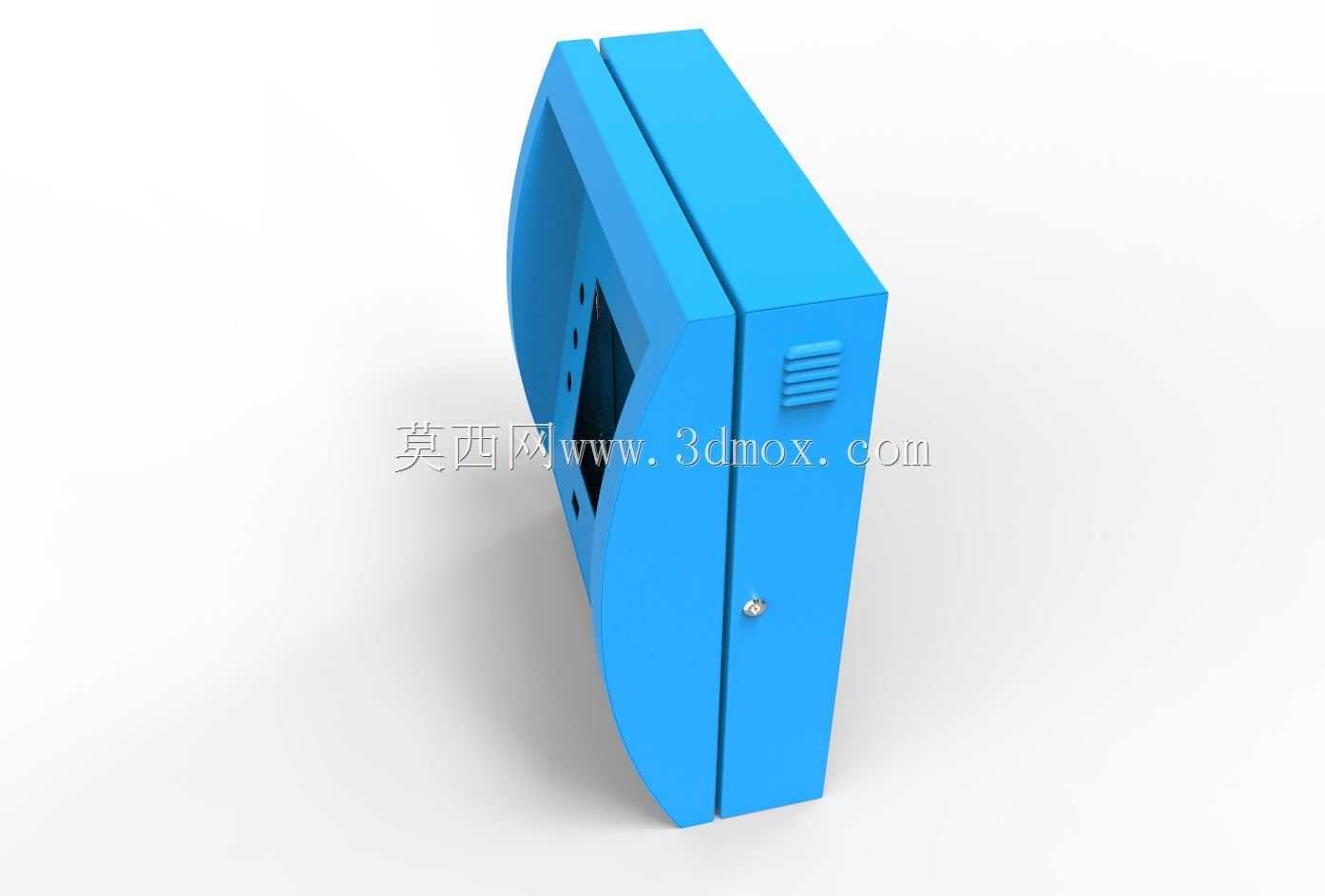

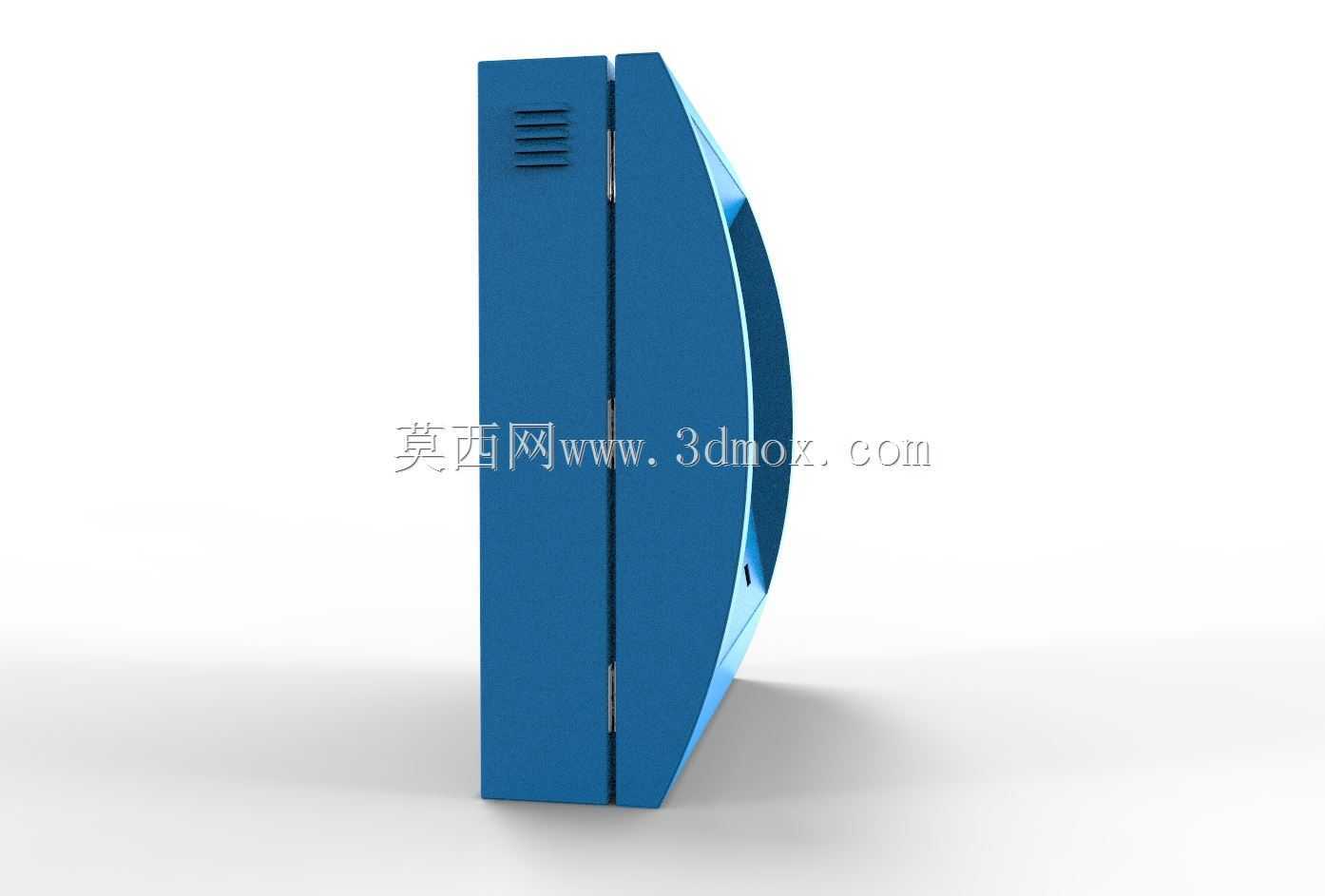

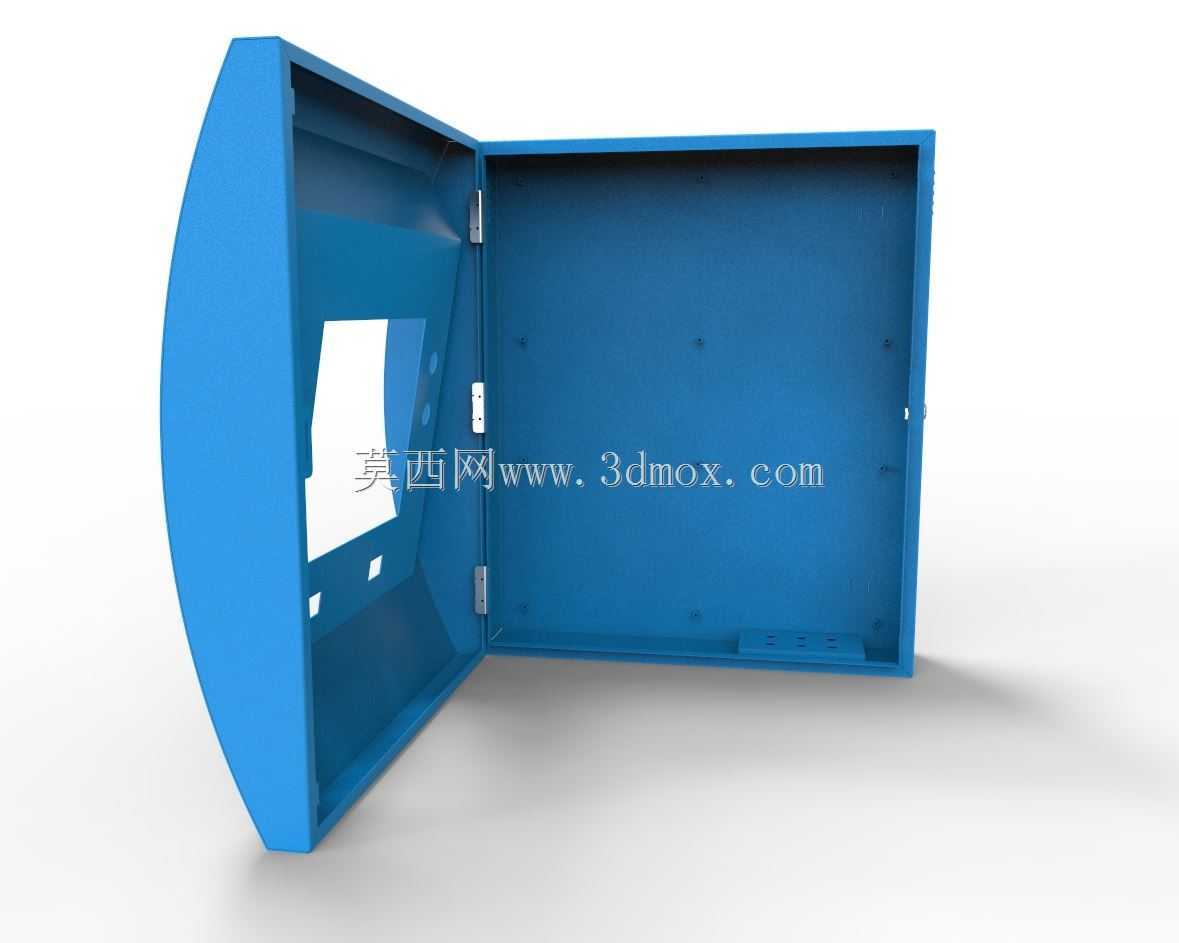

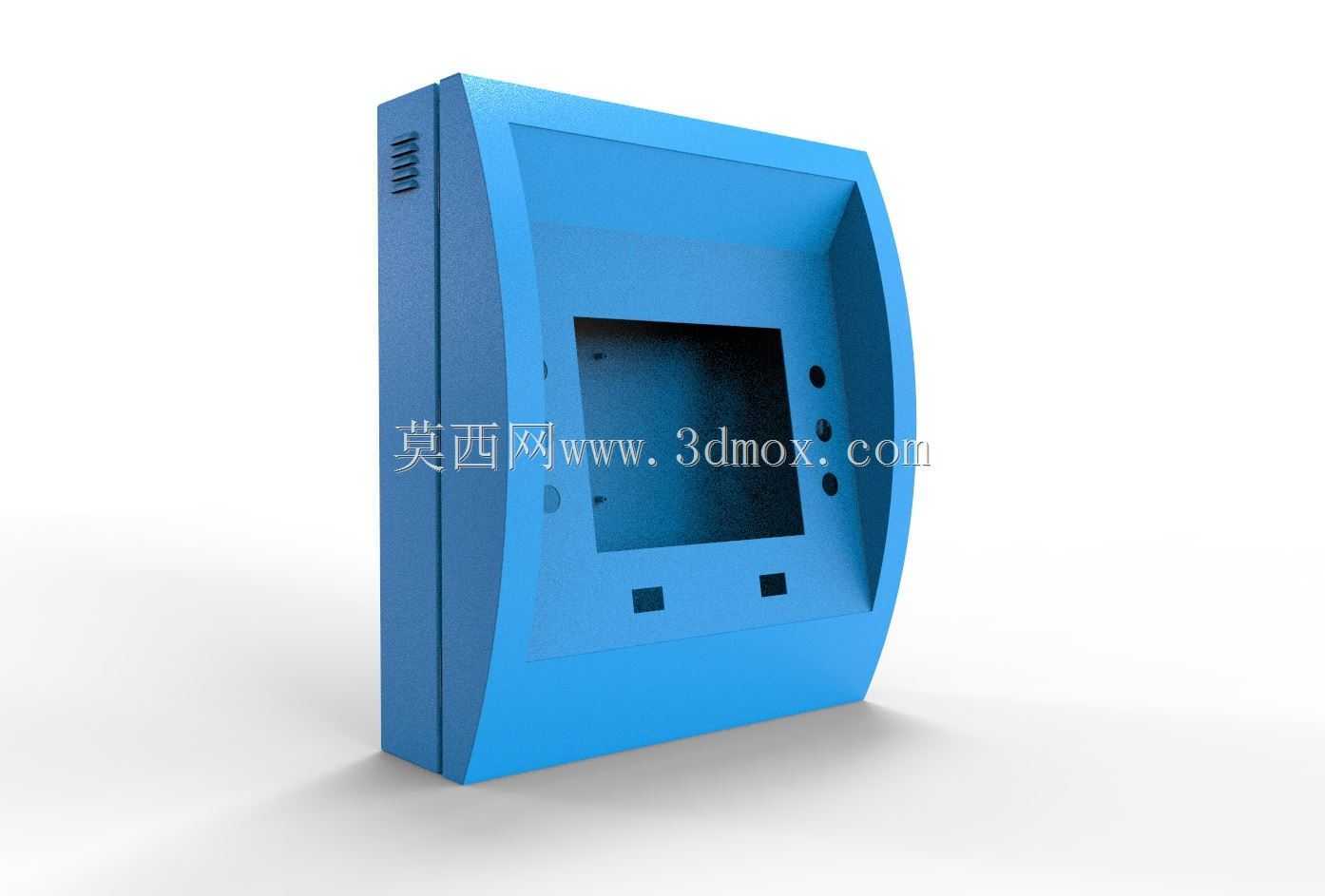

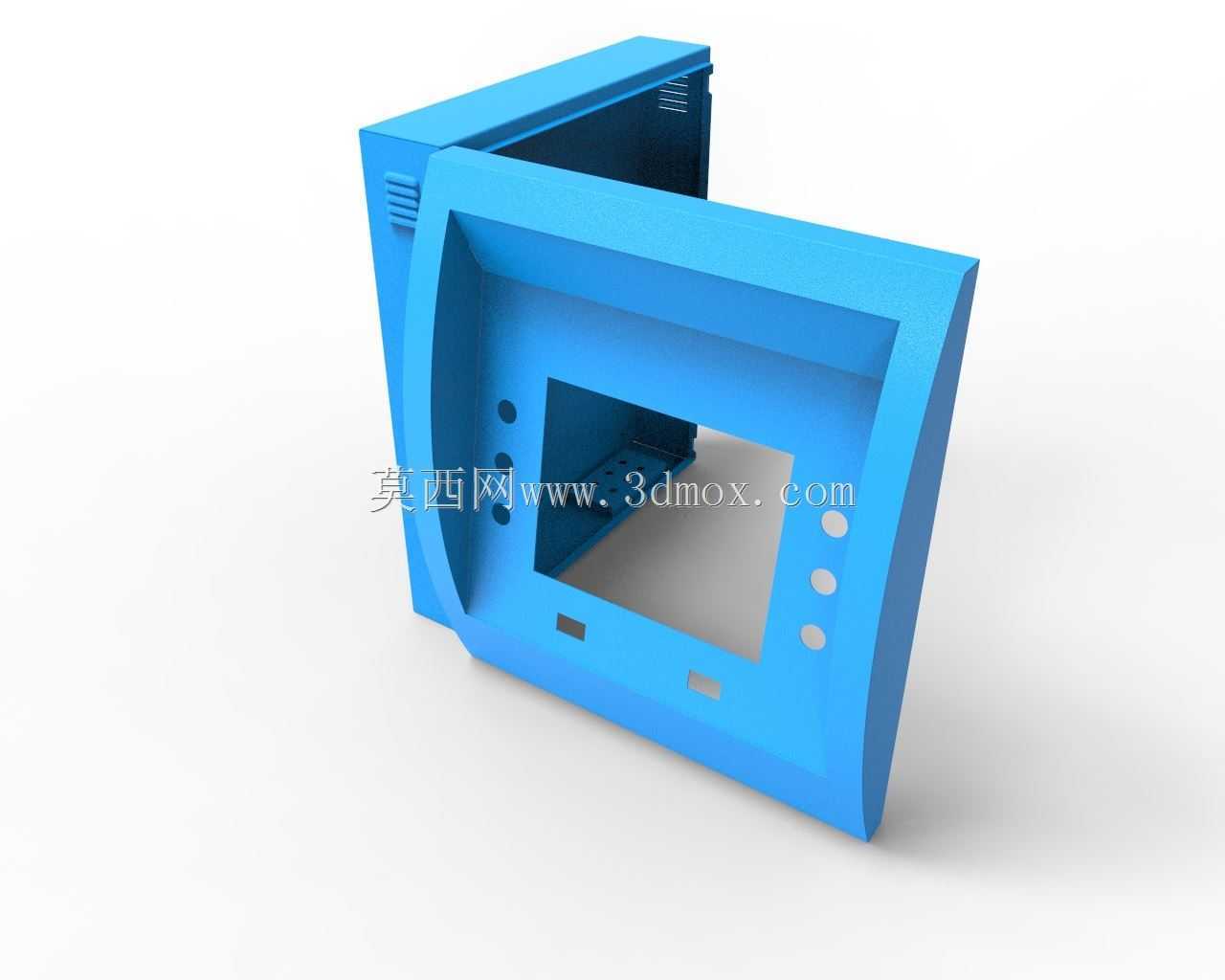

这款弧面壁挂式操作终端壳体，主要面向工业现场的人机交互工位设计，常见应用在生产线工位旁、设备侧方操作区、自助服务终端点位这类需要人员近距离触控操作的场景，用来承载触控显示屏、操作按键、内部控制电路板与接线端子，作为整套交互终端的防护与承载结构。从结构设计思路来看，整体采用两侧弧面收窄的造型，并非单纯追求外观辨识度，更多是考虑壁挂安装后人员站立操作时的视觉角度——弧面内凹的屏幕安装位，能让不同身高的操作人员在15-60度的侧方视角下都能清晰看清屏幕显示内容，同时减少现场环境光在屏幕表面的反光干扰，避免强光下屏幕内容辨识困难的问题。壳体侧边预留的多组开孔，分别对应功能按钮、状态指示灯、接线端口的安装位置，侧边的格栅结构是内部电路的散热通风通道，无需额外加装散热风扇就能满足低功耗控制板的自然散热需求，降低后期运维的部件更换成本。安装边界上，壳体背部设计有贴合墙面的平整安装面，预留的四个壁挂固定孔位适配常规的86型安装背板与通用壁挂支架，安装时不需要对现场墙面做额外的大面积开孔改造，直接通过膨胀螺栓或者支架挂装即可固定，壳体整体厚度控制在120mm以内，挂装后突出墙面的尺寸较小，不会占用车间通道的通行空间，也能避免过往物料搬运时剐蹭到壳体边角。壳体正面的屏幕安装位做了内凹沉台设计，屏幕装配后表面比壳体正面低2mm，能在日常操作中避免硬物直接磕碰屏幕表面，下方预留的两个矩形开孔对应物理快捷按键，适合设置急停、复位这类高频操作的实体按键，即使操作人员佩戴劳保手套也能准确触发，屏幕两侧的圆形开孔可根据实际需求安装旋钮或者指示灯，适配不同场景的功能配置需求。壳体的拼接结构采用侧边卡扣加内部隐藏螺丝的固定方式，外表面没有外露的螺丝孔，既提升了整体外观的整洁度，也能避免车间内的粉尘、切削液从拼接缝隙渗入壳体内部，防护等级可以满足常规工业车间的使用要求，不需要额外做密封防护改造就能直接投入使用。在结构强度设计上，壳体的弧面侧边做了向内的翻边加强结构，相比纯平面的钣金外壳，抗挤压、抗冲击能力提升40%以上，即使现场发生轻微的物料碰撞，也不会出现壳体变形挤压内部电路板的情况，能有效保护内部的电子元器件。
