快拆式夹持装卸工装夹具结构设计

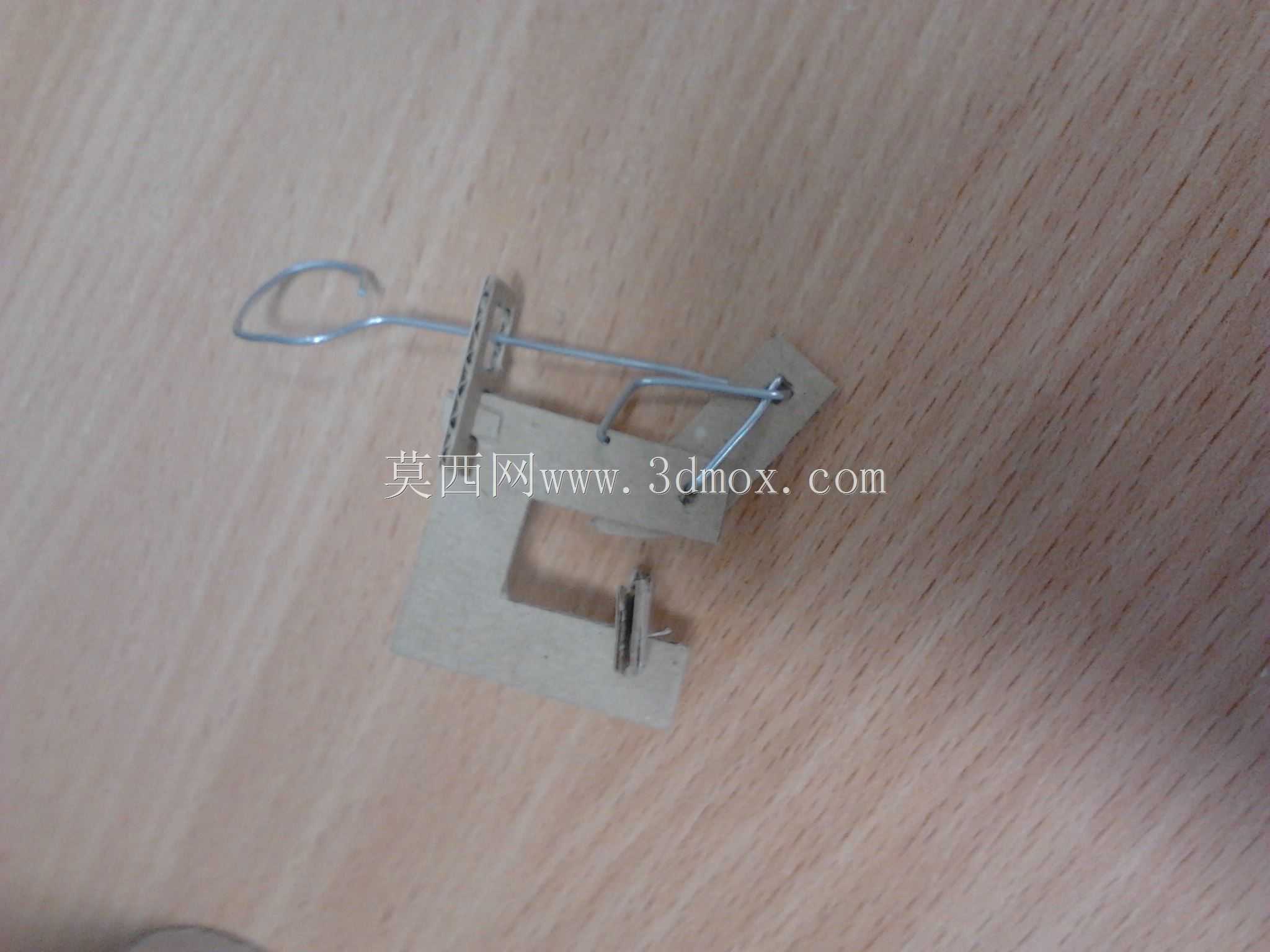

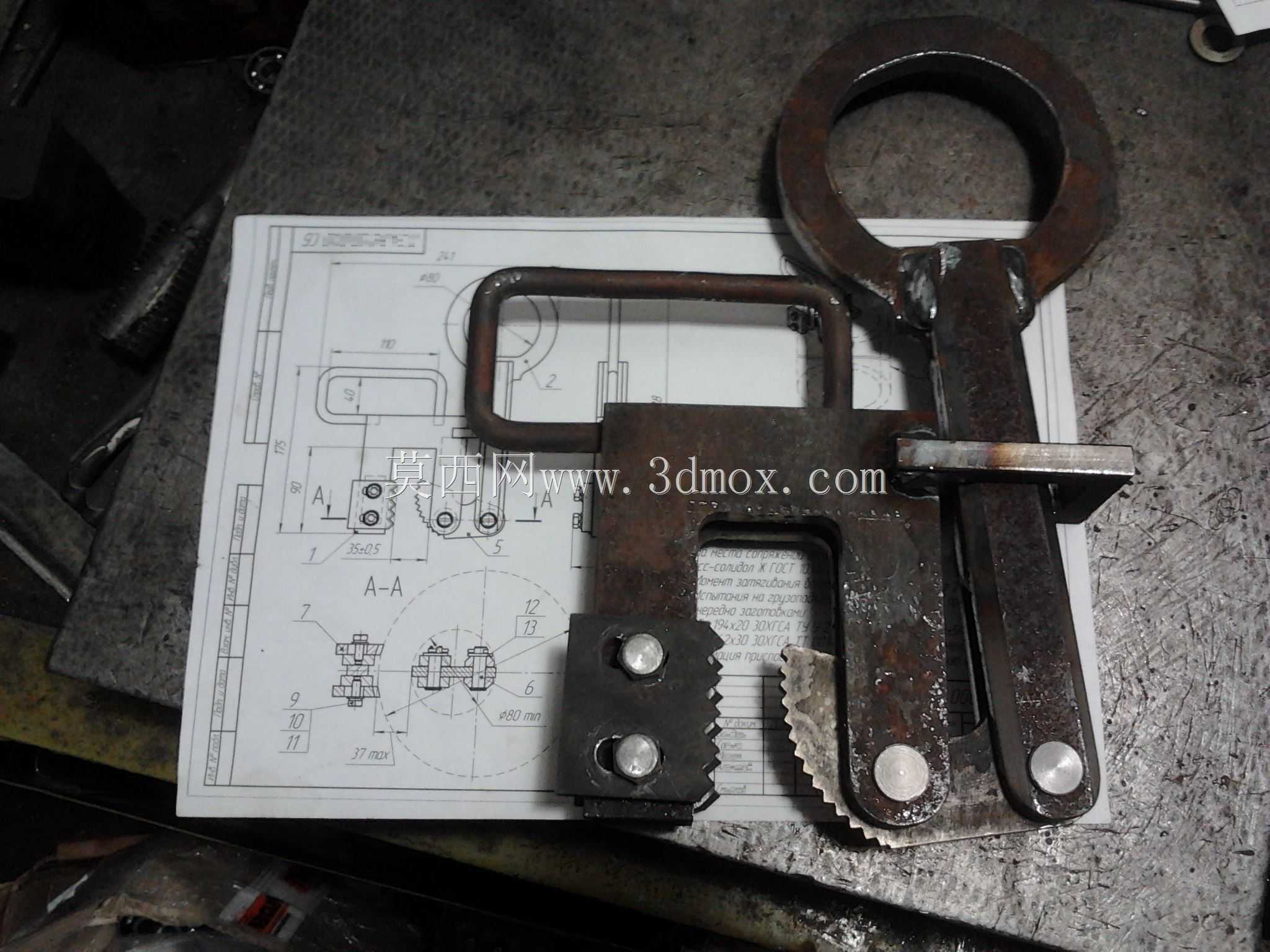

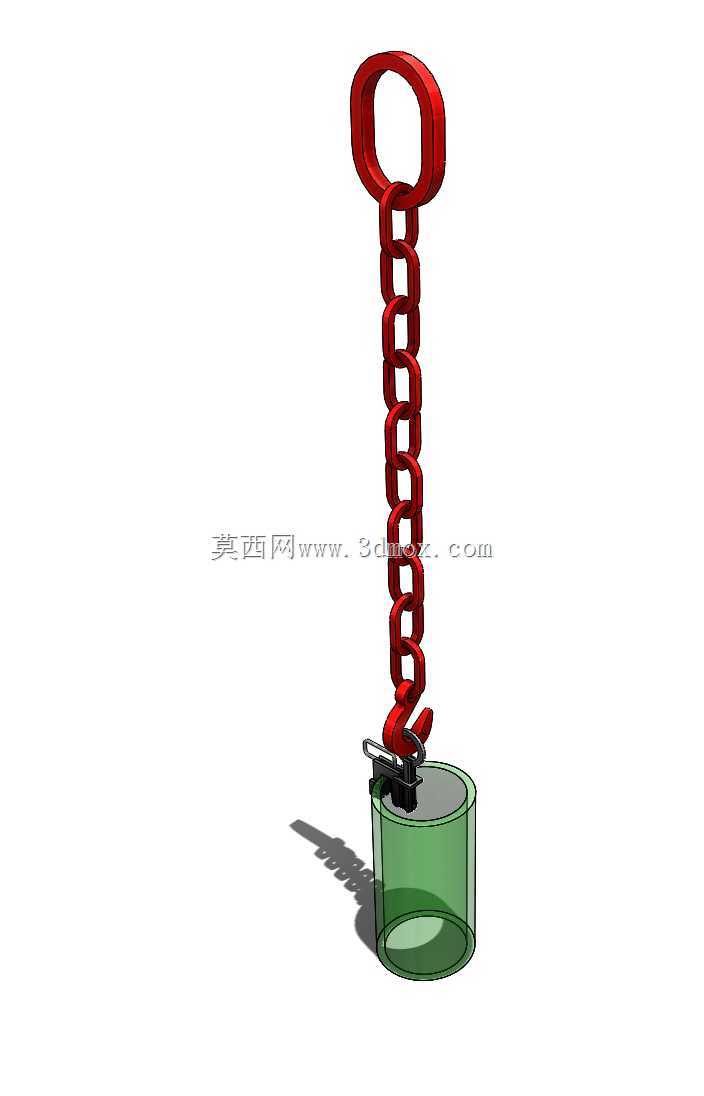

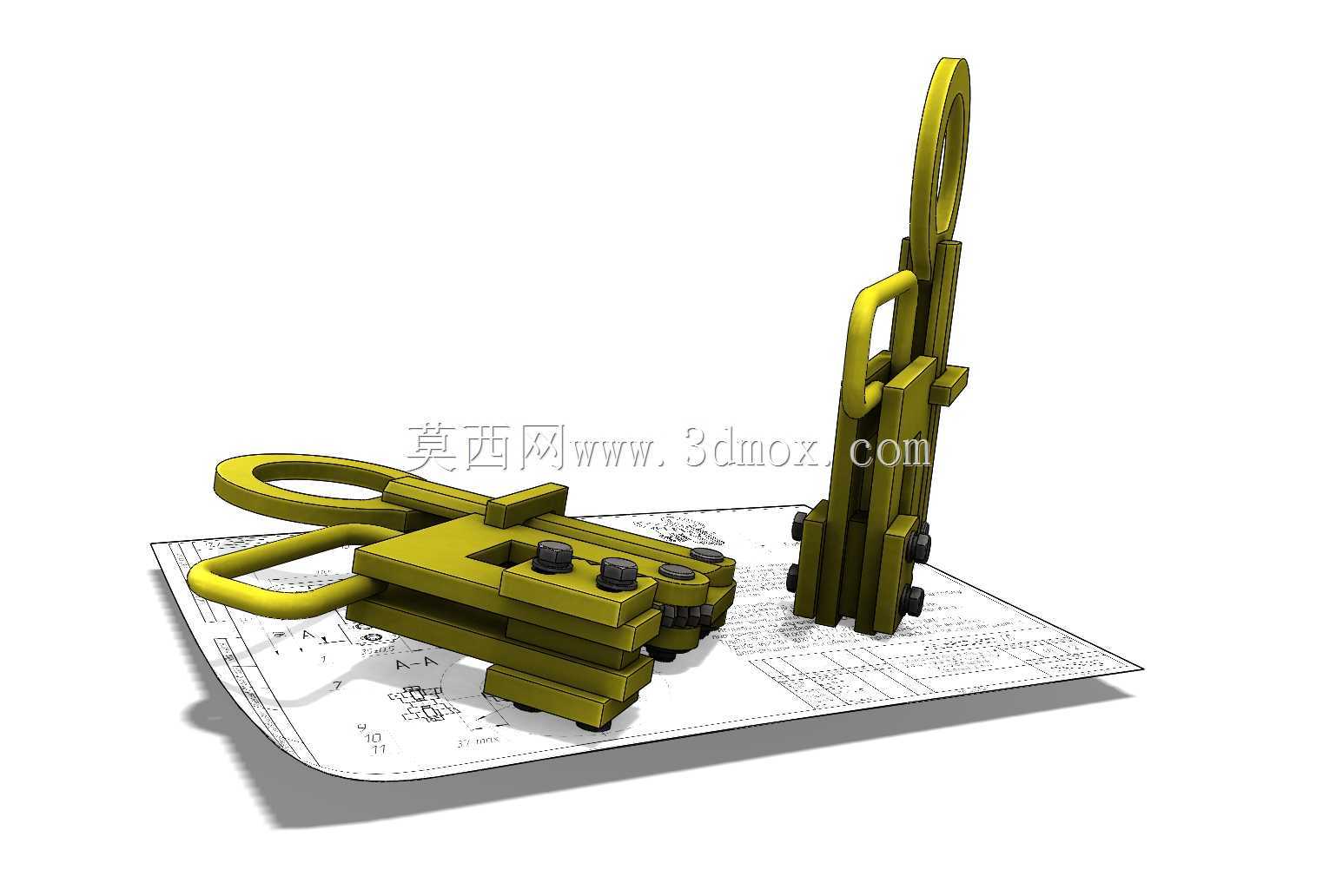

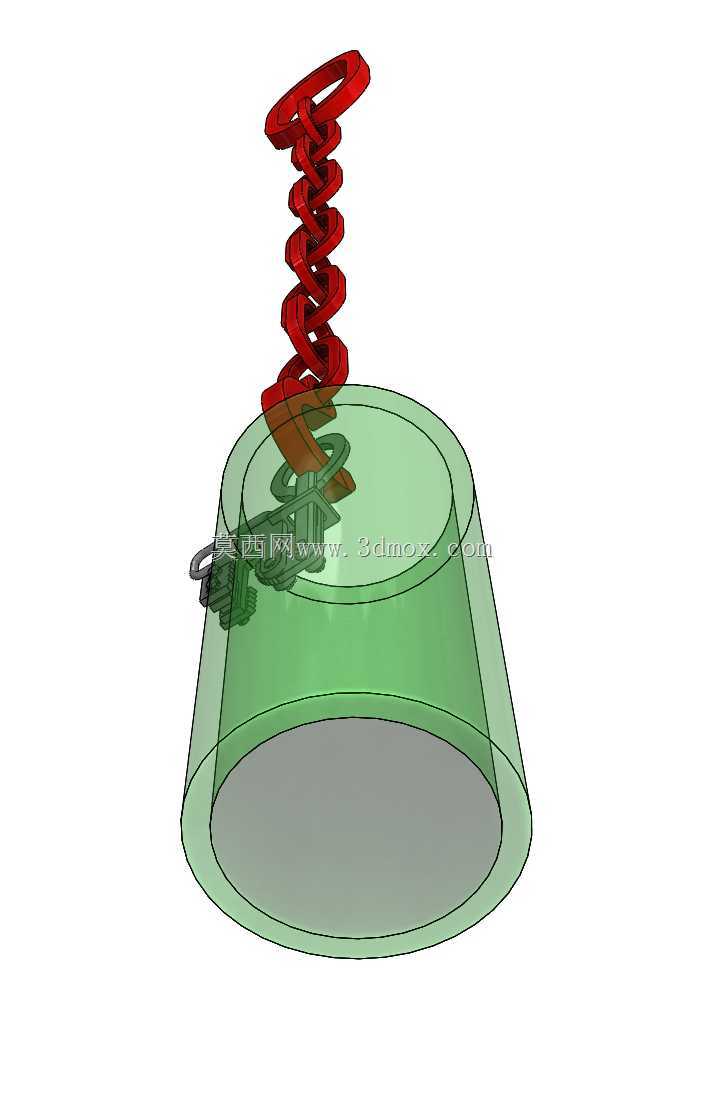

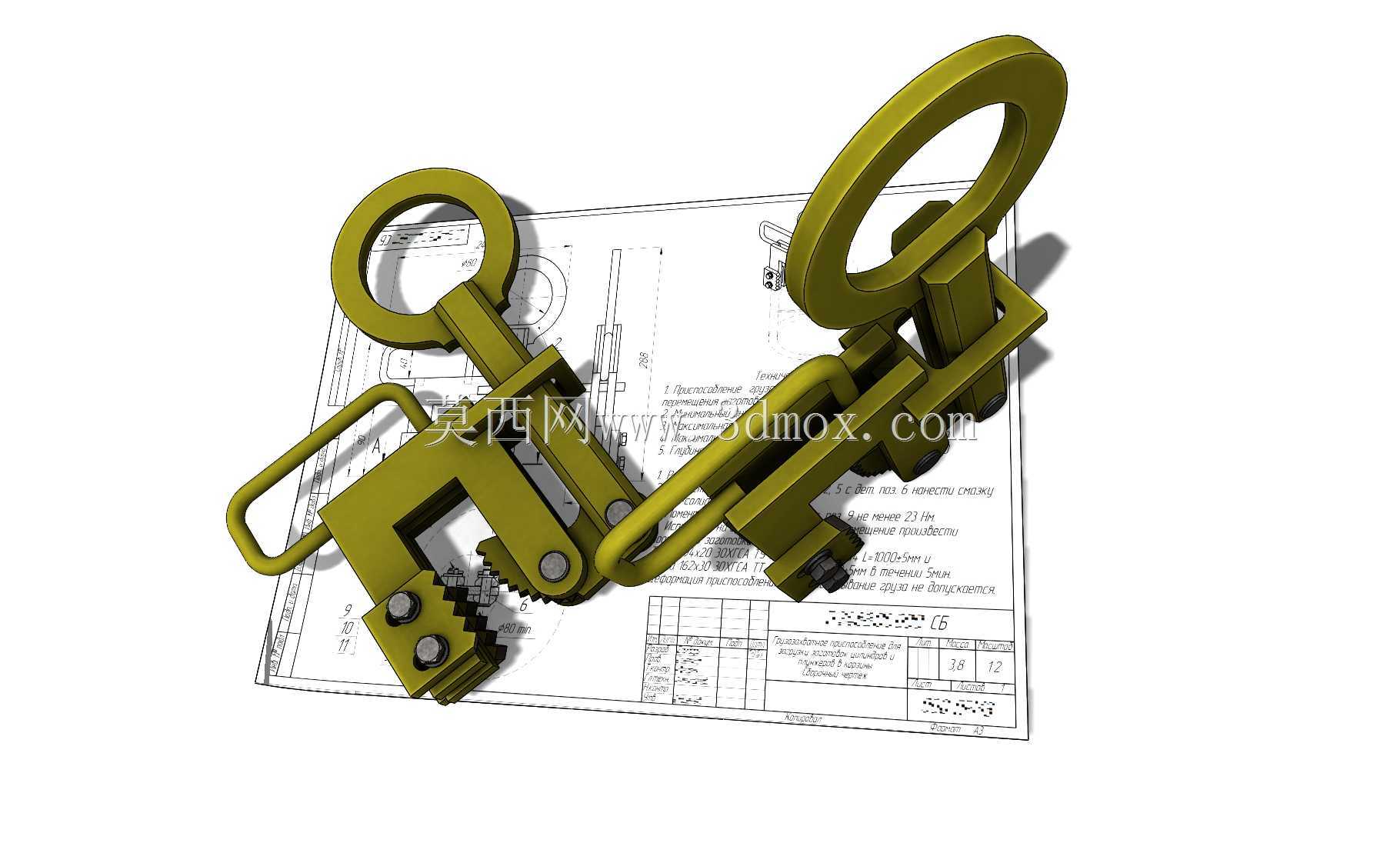

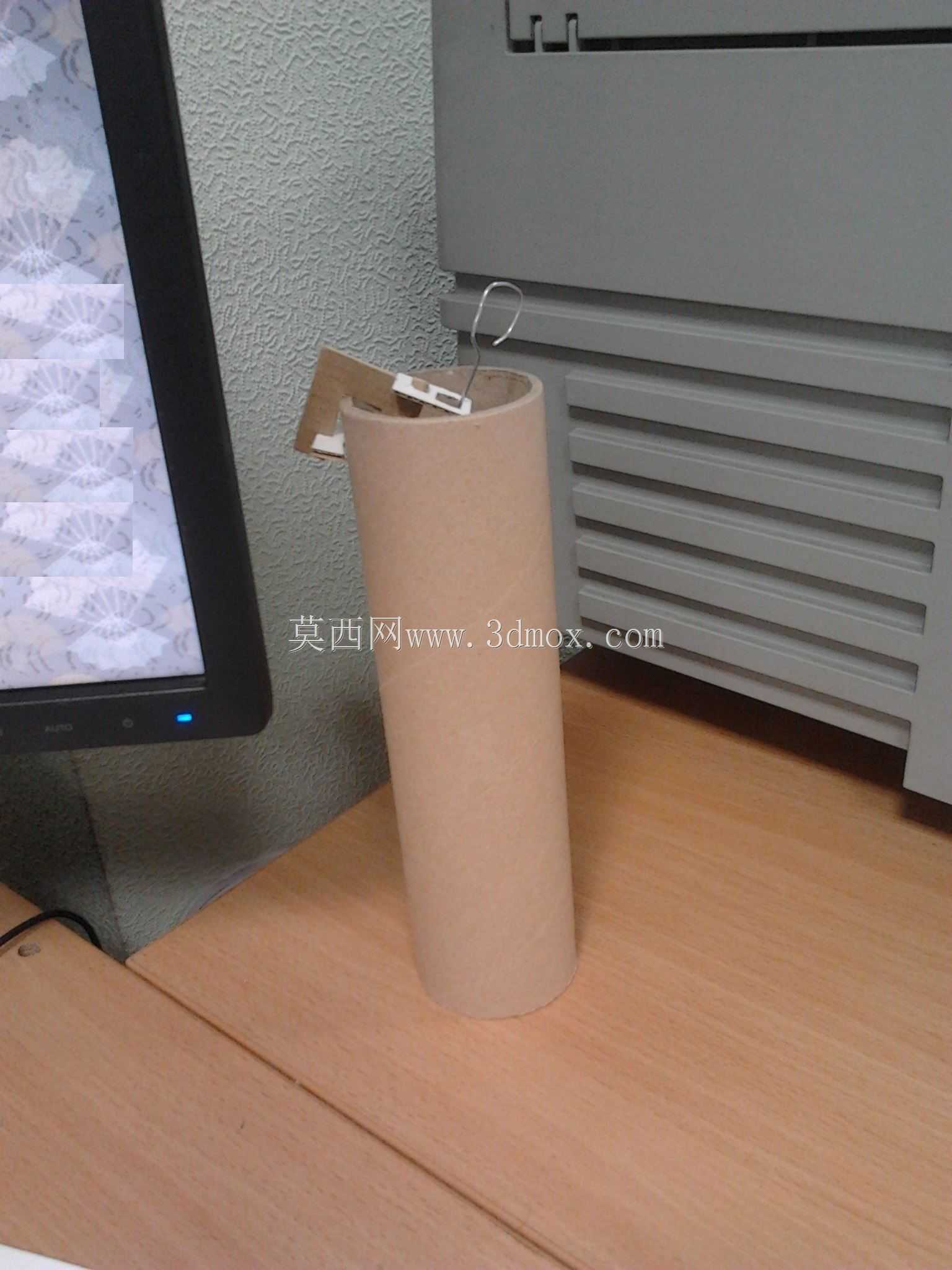

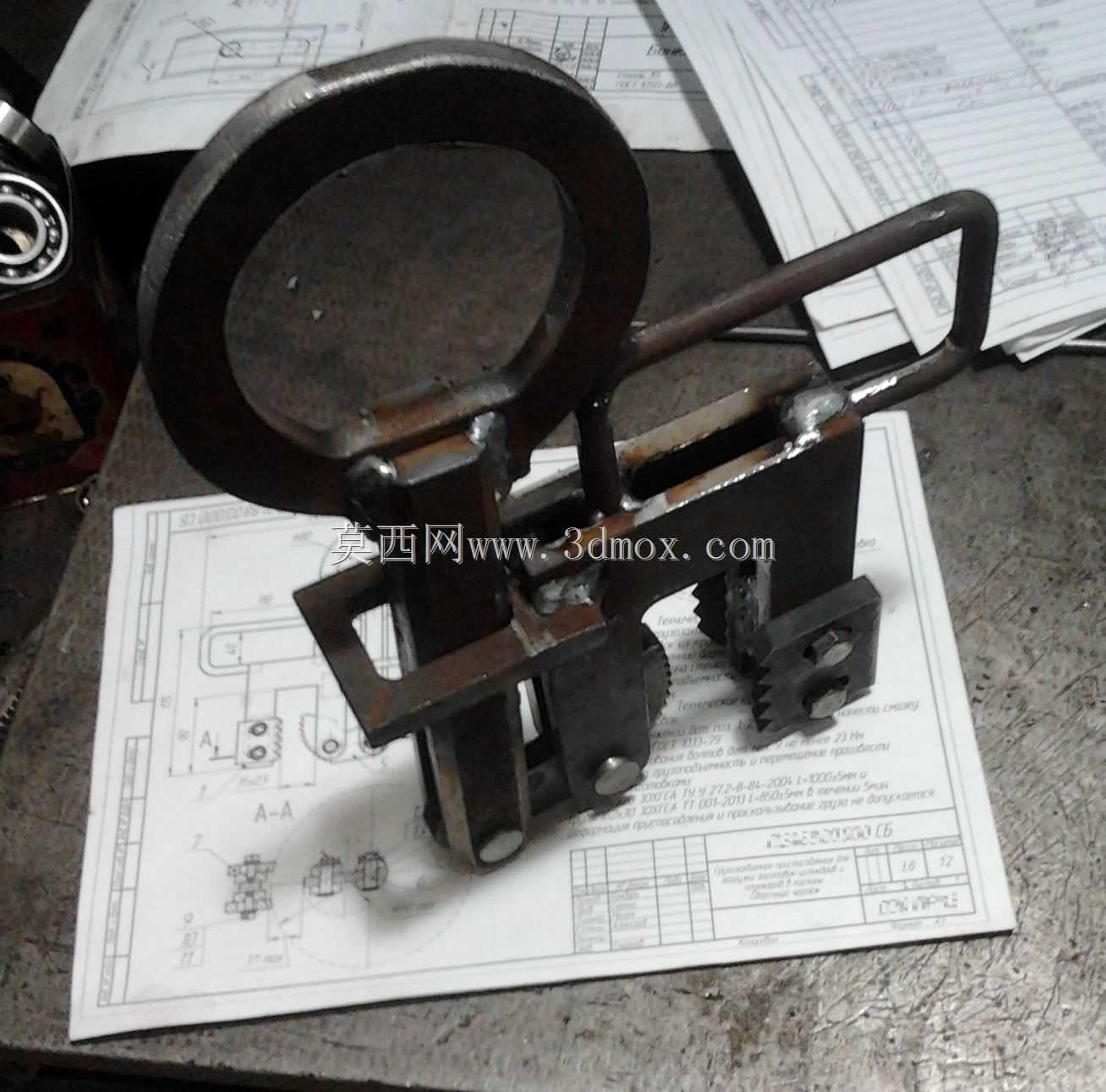

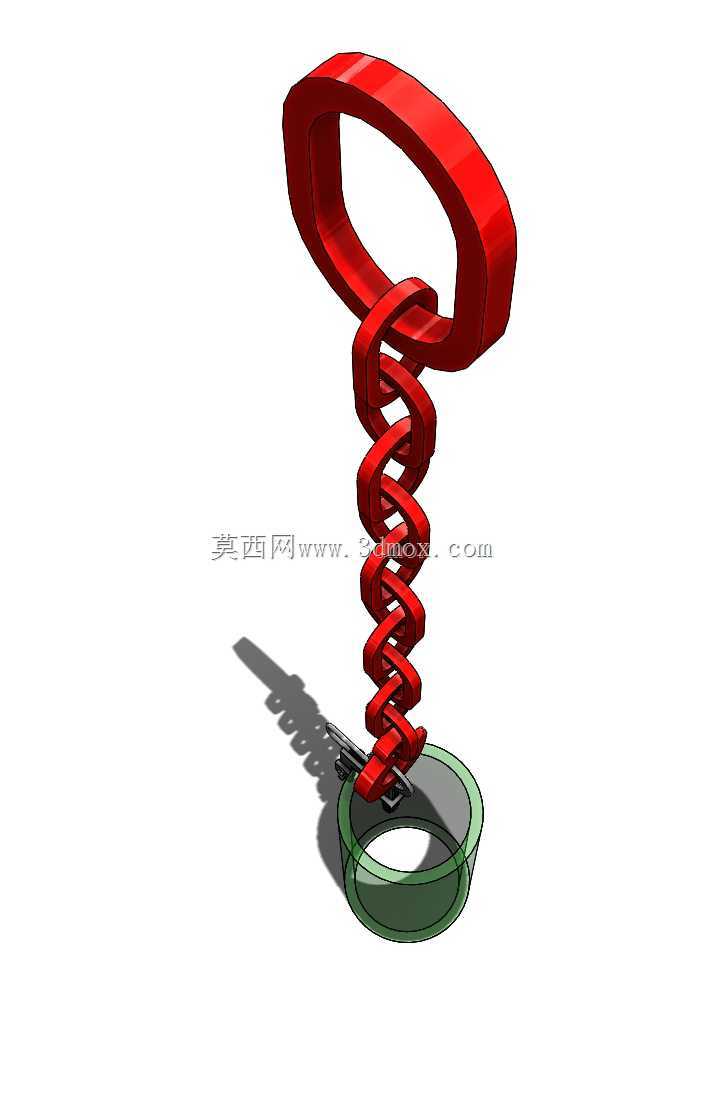

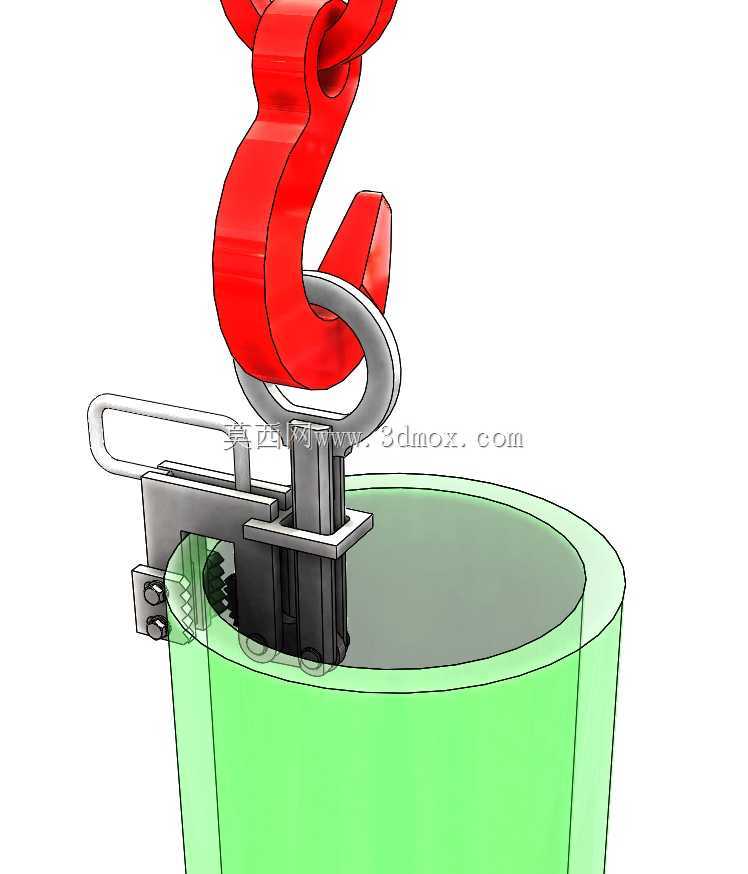

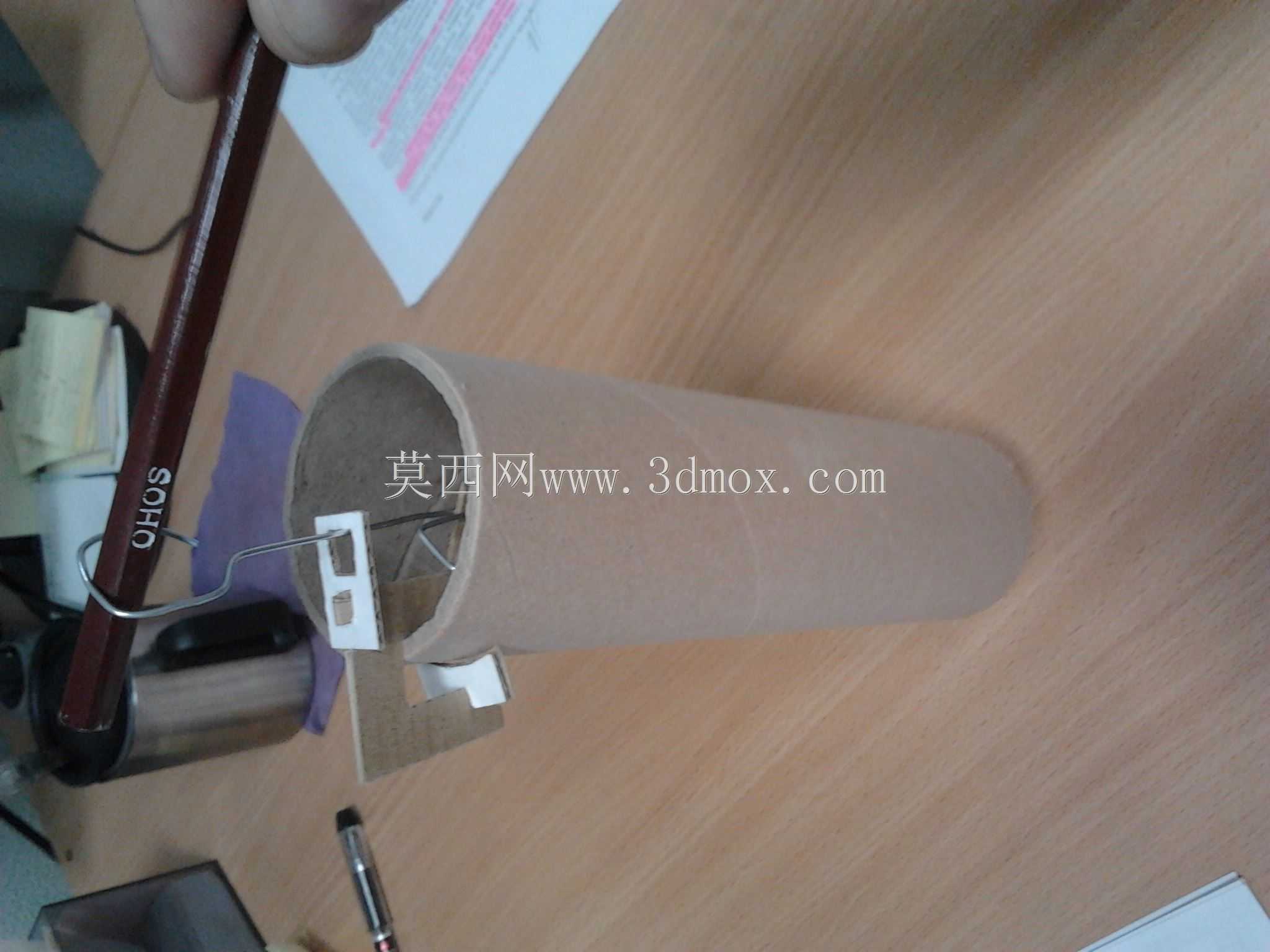

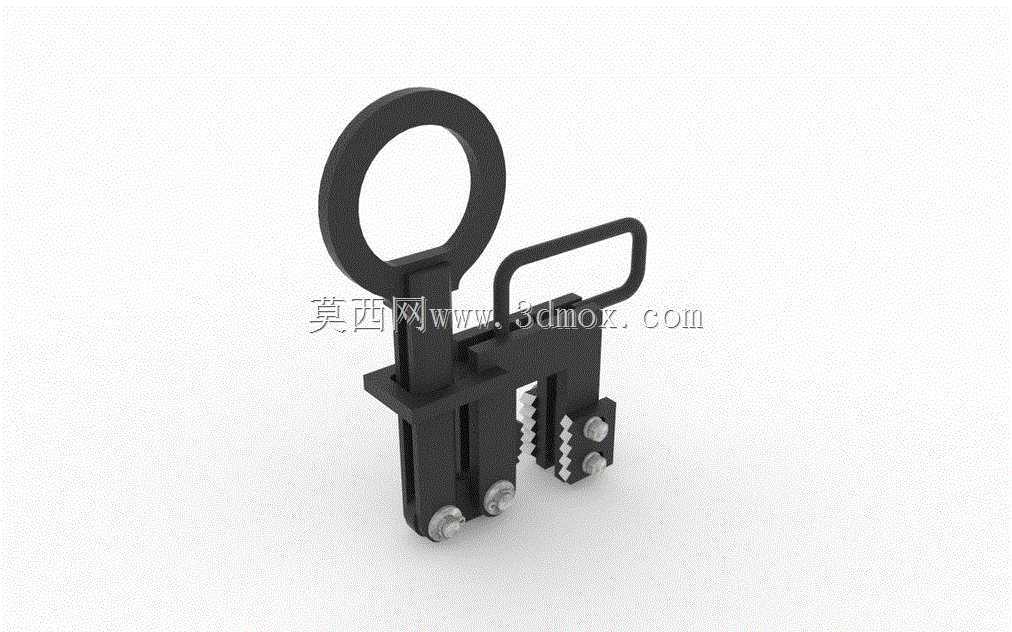

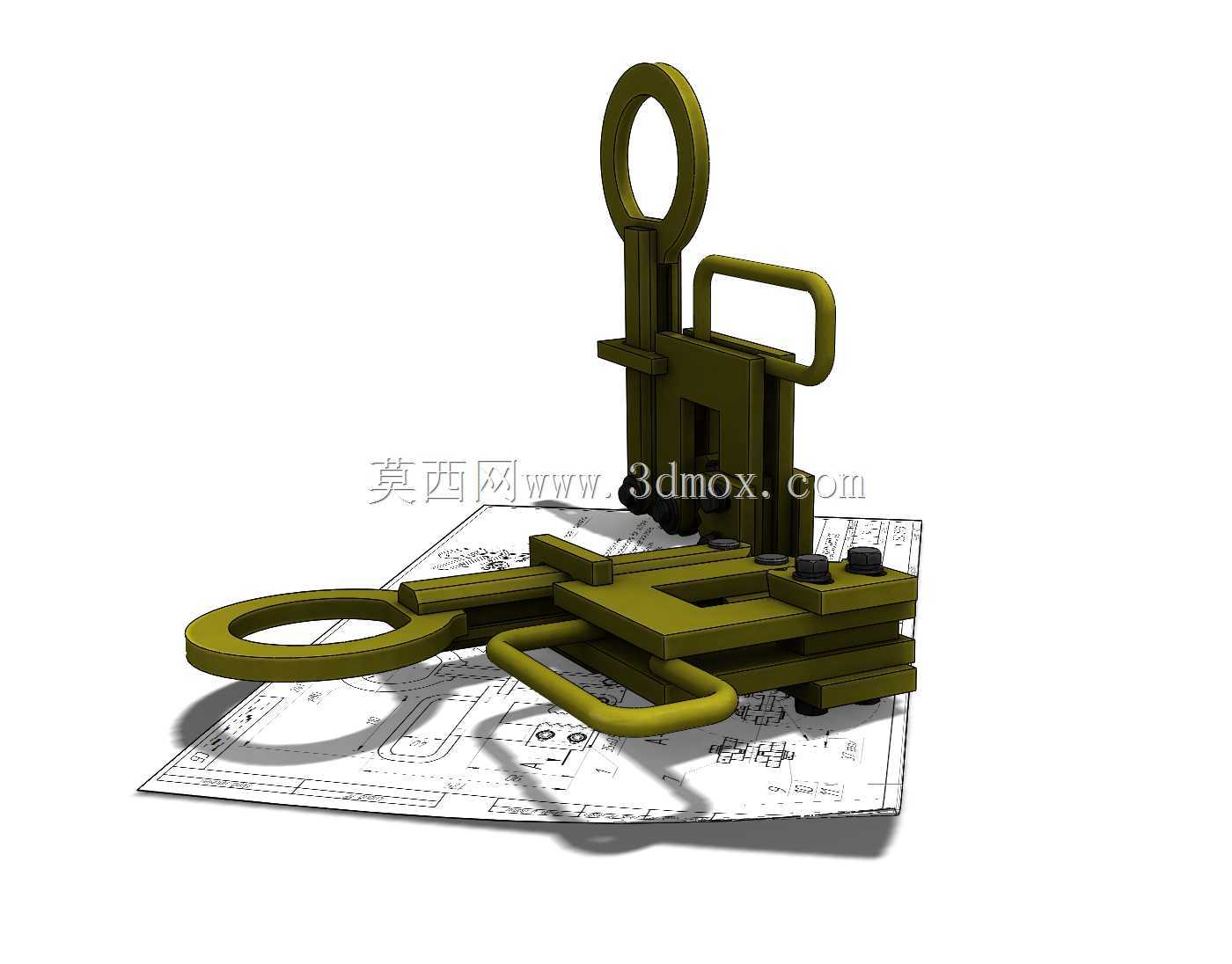

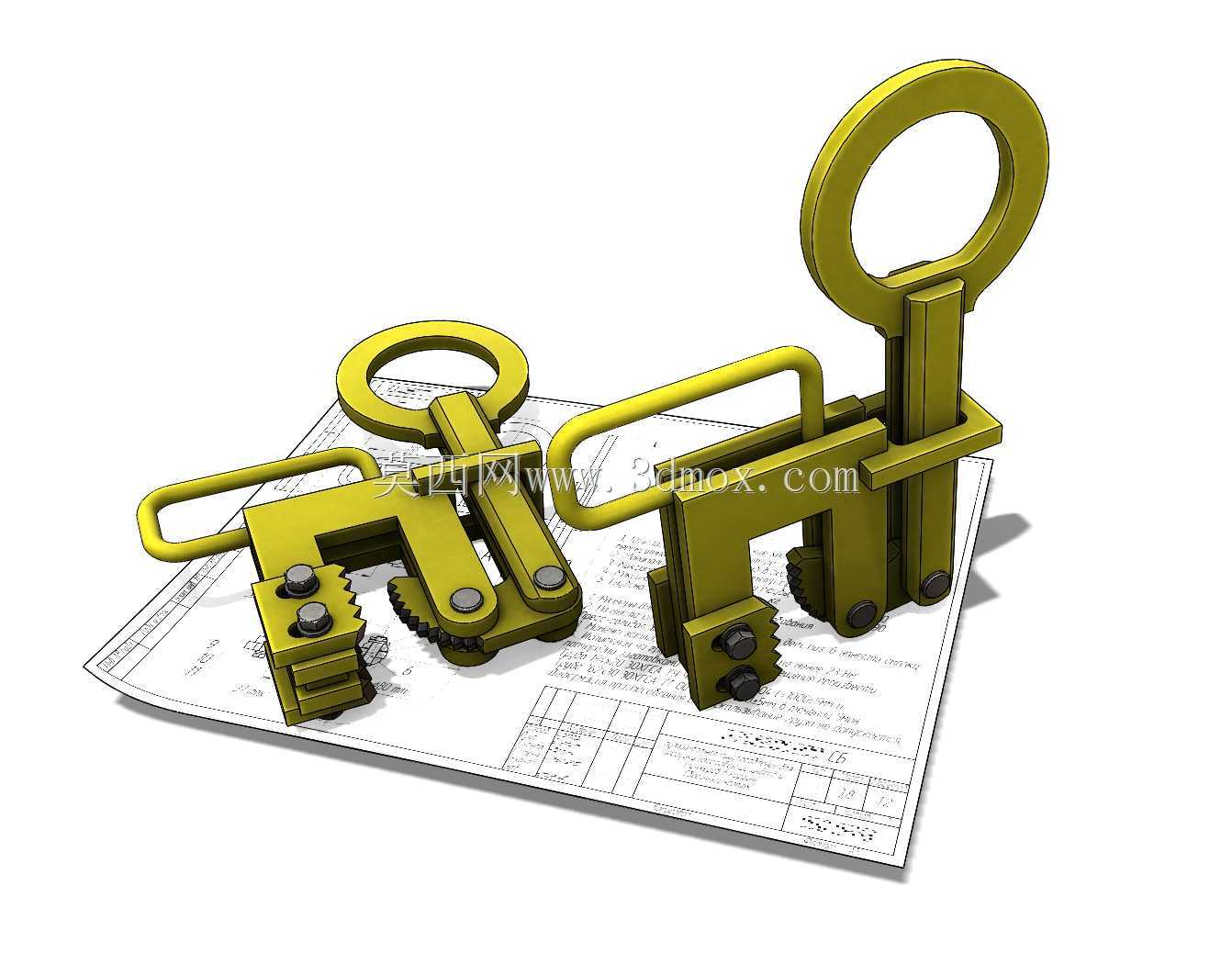

这款手动夹持类装卸配件，主要面向产线工位的工件快速装夹、小型部件临时固定、线束或薄壁件夹持定位场景，在装配工位、检修作业场景中，可替代传统螺栓压紧类工装，大幅缩短工件装夹的辅助作业时间。从结构设计逻辑来看，整体采用对称式夹臂布局，顶部设置的环形提手既可以作为手动提拉的受力点，也能配合挂点实现工装的悬挂收纳，侧方的U型拨杆是锁紧触发结构，扳动拨杆即可带动夹臂开合，无需额外工具辅助操作。夹头内侧设计有锯齿形咬合齿面，能够在夹持过程中增大与工件表面的摩擦力，避免光滑工件、圆柱类工件在受力时出现滑脱问题，夹臂的开合行程通过内置的导向槽做限位，防止夹臂张开超程导致结构脱位，夹臂与主体基座之间采用螺栓做铰接固定，铰接点处预留了微小的配合间隙，保证夹臂摆动过程无卡滞，同时铰接螺栓可根据磨损情况定期更换，降低后期维护成本。主体基座采用一体式块体结构，所有功能结构都集成在基座上，减少了分体装配带来的累积误差，基座上的安装孔位可配合螺栓将整个夹具固定在工作台面、工装架体上，也可直接手持使用适配不同作业场景。从安装边界来看，整体结构紧凑，无外凸的尖锐边角，在狭窄的装配工位内也能灵活布置，夹头的咬合深度适配3-15mm厚度的板件、直径5-20mm的圆柱类工件，夹持力通过手动扳杆的力臂放大，可满足常规轻载装配作业的夹持需求，不会出现夹持力不足导致的工件移位问题。设计过程中充分考虑了手动操作的人机工程，拨杆的操作力控制在单手握持可轻松扳动的范围，长时间重复操作也不会产生明显的作业疲劳，环形提手的尺寸适配成年人四指穿入，提拉转移时握持稳固。所有外露的紧固件都采用沉头设计，避免操作过程中勾挂衣物、划伤工件表面，夹臂的边缘都做了倒角处理，去除加工毛刺，提升作业过程的安全性。这类夹持结构可根据实际作业需求调整夹头的齿形参数、夹臂开合行程，适配不同规格的工件夹持需求，在小批量多品种的装配作业场景中，这类无需动力源的手动夹持工装，相比气动、液压夹具具备更强的场景适配性，无需布设气源、油路即可快速投入使用，也可作为自动化产线的备用手动工装，在设备维护、临时换产时快速补位，保障作业流程不中断。
