多孔定位柔性焊接作业平台结构设计

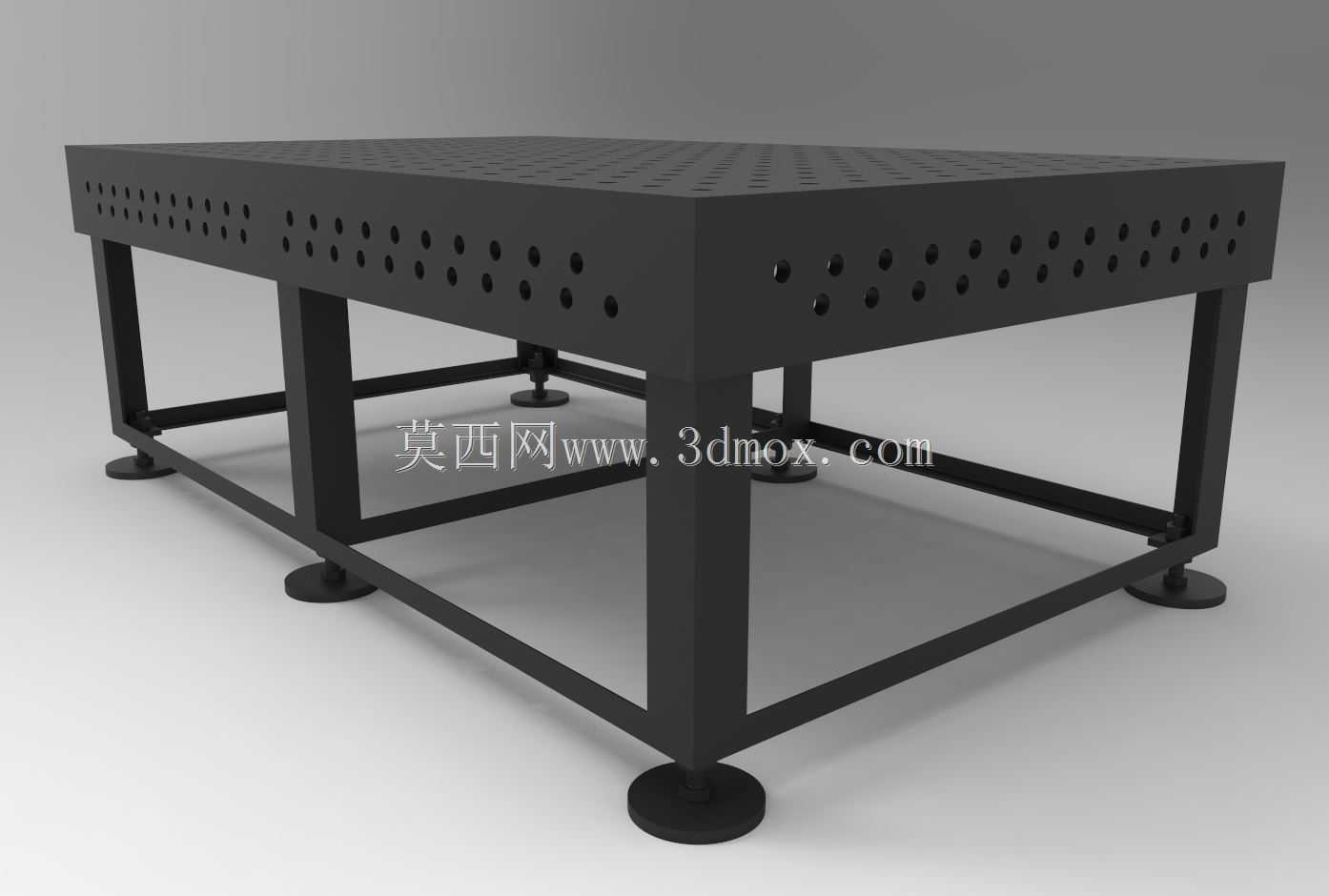

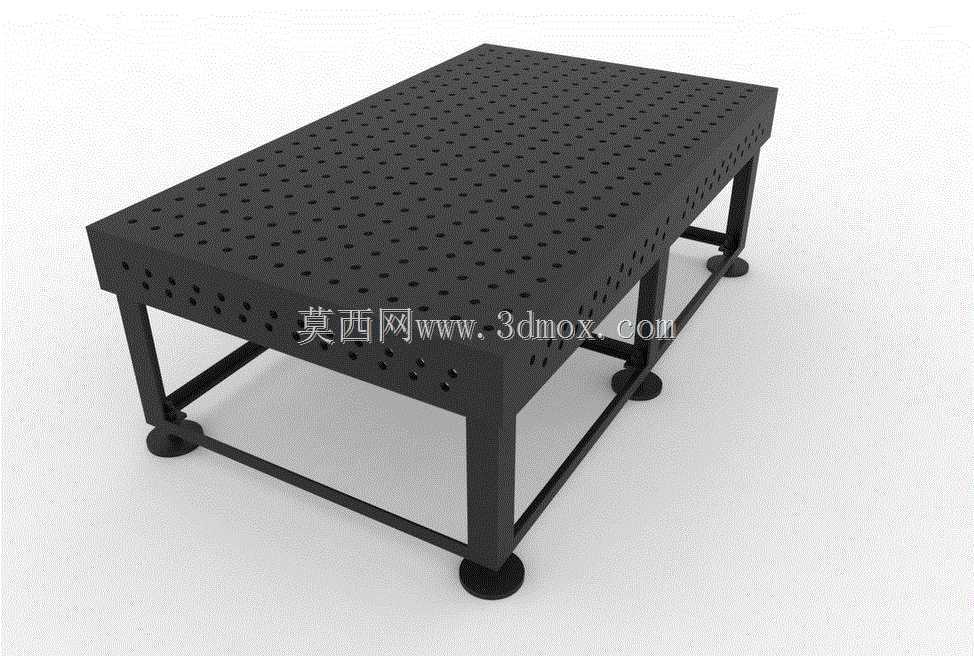

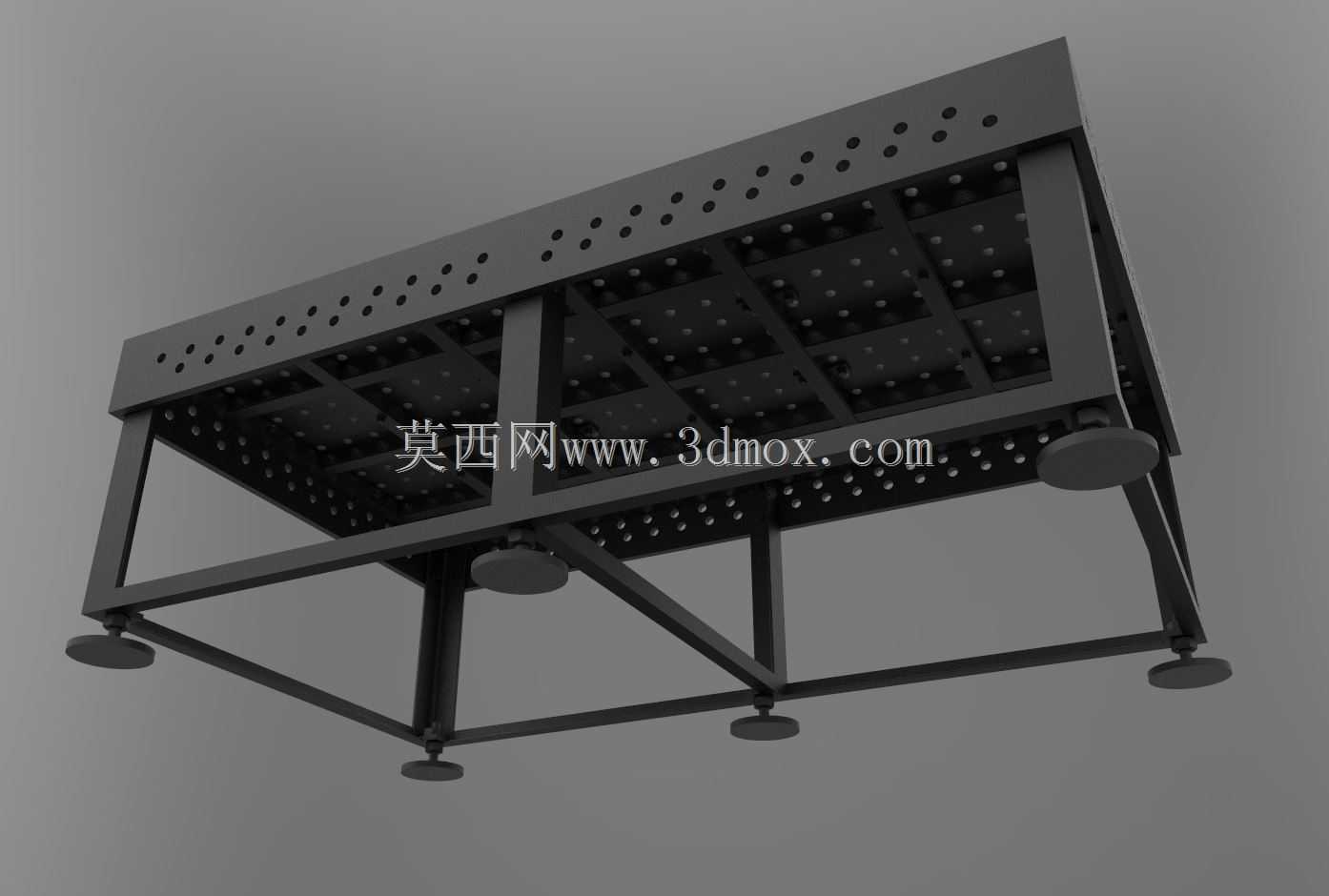

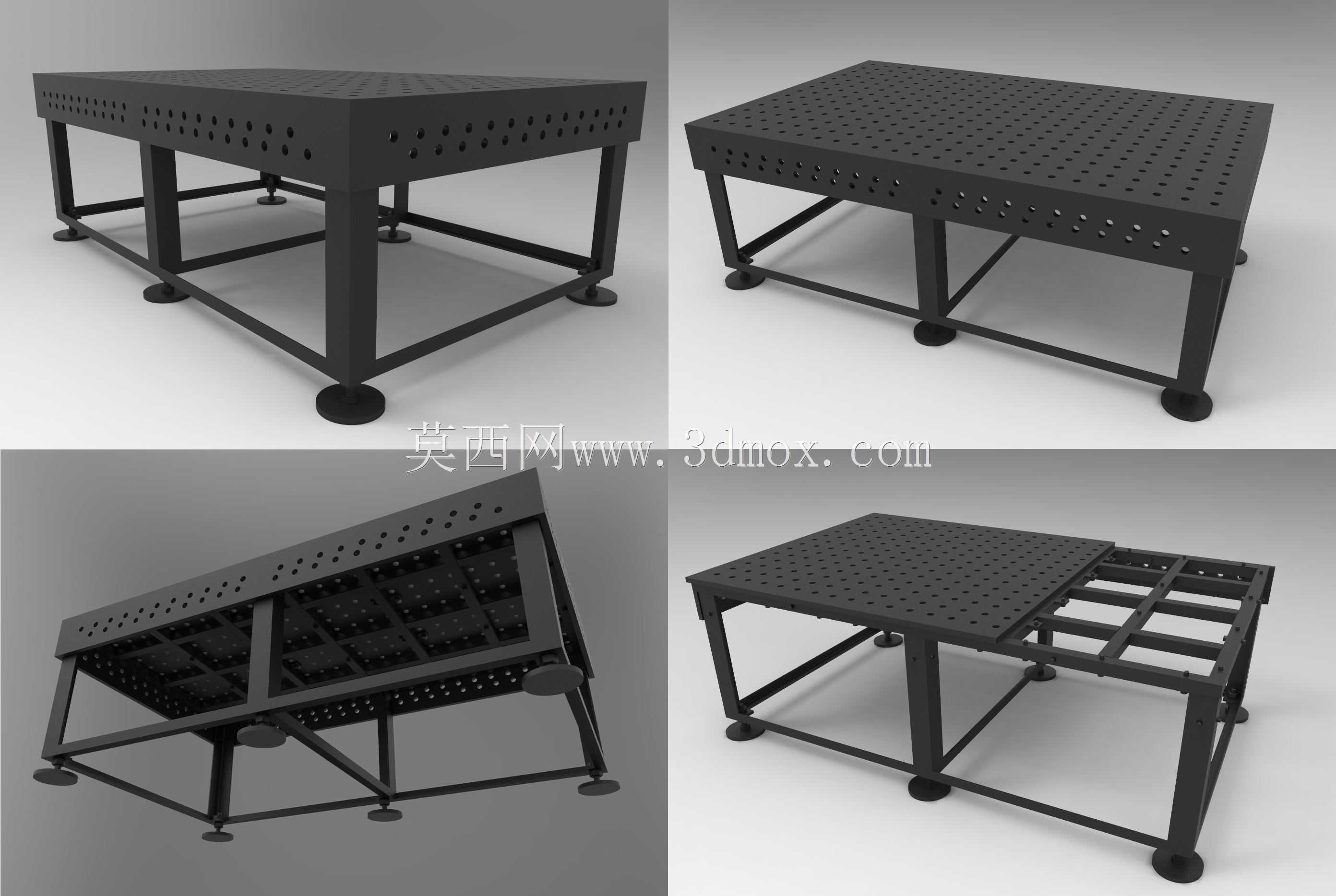

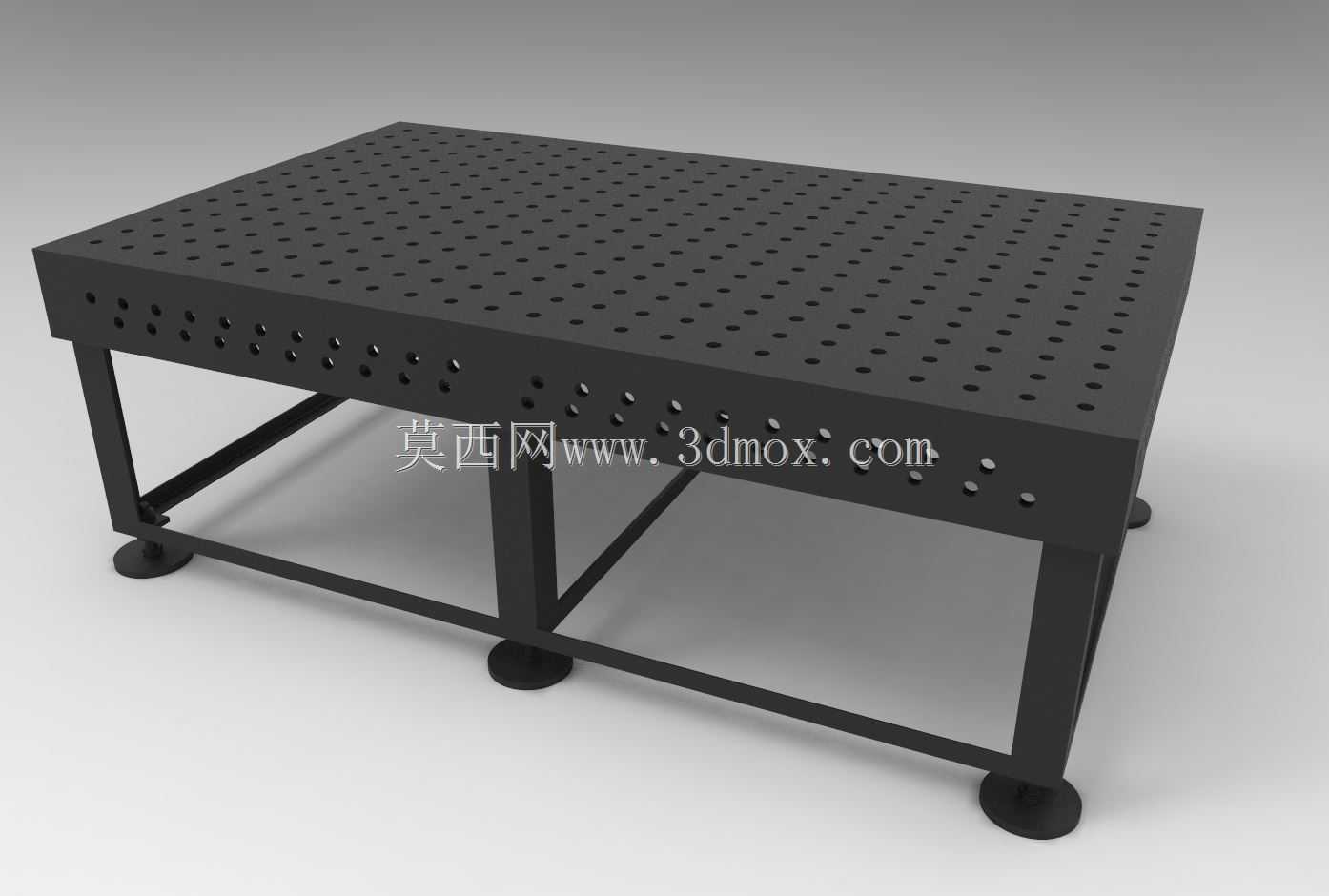

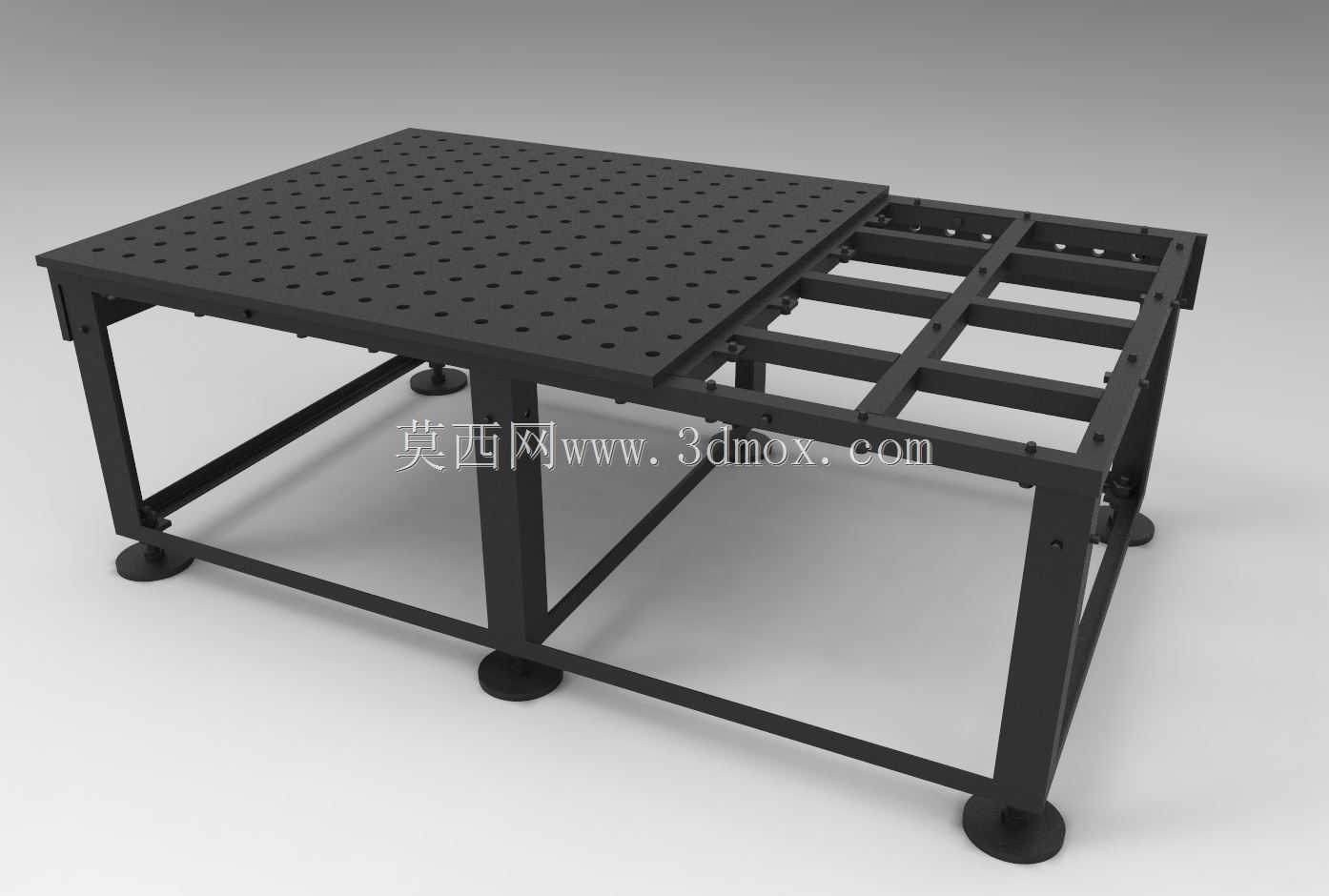

这款多孔结构的焊接作业平台，是针对车间批量焊接作业、非标构件组焊定位场景开发的工装载体，日常在五金构件加工、钢结构小件组焊、设备零部件预拼装工位都能适配，替代了传统需要反复搭焊临时定位块的简易焊接架，能大幅降低焊前定位的辅助工时。从结构设计逻辑来看，台面采用密布等距网格孔的厚钢板加工成型，孔系精度控制在适配标准定位销的公差范围内，不管是搭配快速夹钳、定位角尺、压紧组件，还是直接承托异形焊接构件，都能通过孔位快速实现锁紧固定，不需要在台面上额外焊接临时挡块，避免了传统焊接台反复堆焊、打磨修复台面的损耗，长期使用后只要清理孔内焊渣就能保持定位精度。台面侧面同样加工有阵列排布的安装孔，方便拓展安装侧挡定位件、线缆挂架或者焊枪托架，拓展工位的附属功能。支撑部分采用方管焊接的框架式腿组，四条支腿底部配置可调式减震垫铁，不需要额外打地脚螺栓固定，就能在车间不平整的水泥地面上调整到水平状态，垫铁的调节行程覆盖了常规车间地面的高差范围，安装时不需要提前做地面精平处理，转场移动时只要松开垫铁就能通过叉车转运，适配多工位轮换作业的柔性生产需求。框架的横撑采用斜向加直连的组合排布，既控制了整体自重，又能承受大吨位构件放置时的冲击载荷，避免长期承重出现台面变形。台面的孔距经过标准化设计，和行业通用的柔性焊接工装配件完全适配，不管是做小型五金件的点焊定位，还是长条形构件的组对焊接，都能通过不同的孔位组合快速搭建定位基准，不需要针对单一产品制作专用焊接工装，尤其适合多品种小批量的机加工车间、钣金加工班组使用，能减少专用工装的制作成本与存放空间。设计时特意将台面高度设置在符合人工站立作业的舒适区间，作业人员不需要弯腰或者抬臂过高就能完成大部分焊接操作，降低长期作业的疲劳感。台面的钢板厚度经过载荷校核，满铺均布载荷时挠度控制在工装允许的范围内，不会因为承重出现台面下凹导致的构件组对偏差，孔口做了倒角处理，既方便定位销快速插入，也能减少焊渣飞溅堵塞孔位后的清理难度，日常维护只需要用专用冲子清理孔内焊渣，不需要对台面做额外的打磨修复，相比传统铸铁焊接平台，抗焊渣飞溅粘结的性能更好，不会因为焊渣烫蚀出现台面凹坑影响平面度。
