柴油喷油器高压测试机架结构设计

该机架主要服务于柴油发动机燃油喷射系统的检修与性能校验场景，在商用车维修车间、柴油机生产厂质检工位、燃油系统调校服务点都属于核心承载类工装，日常作业中需要承托高压测试管路、油压检测模块、操作控制组件以及待检测的柴油喷油器工件，为高压喷射测试提供稳定的安装基准与操作空间。

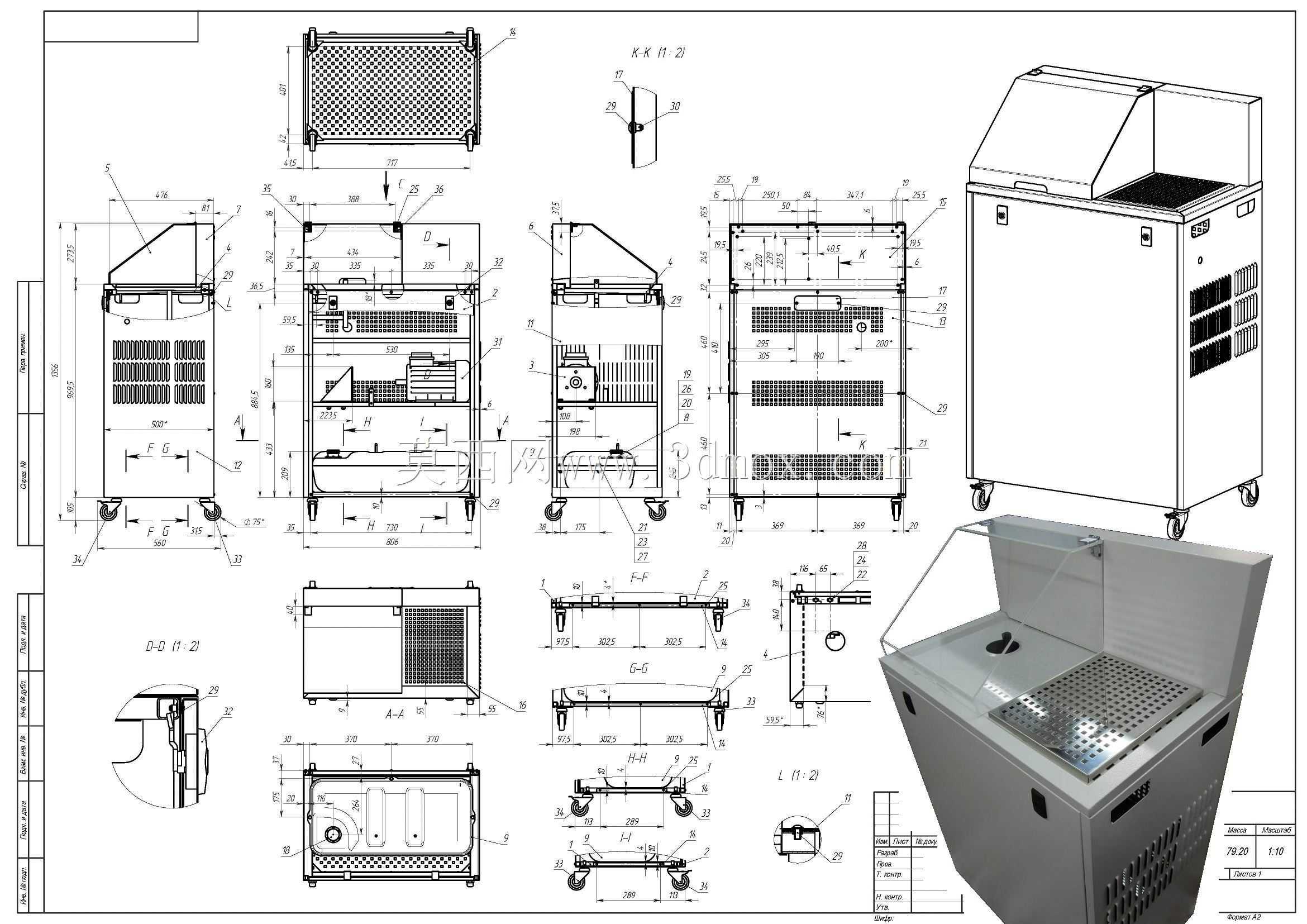

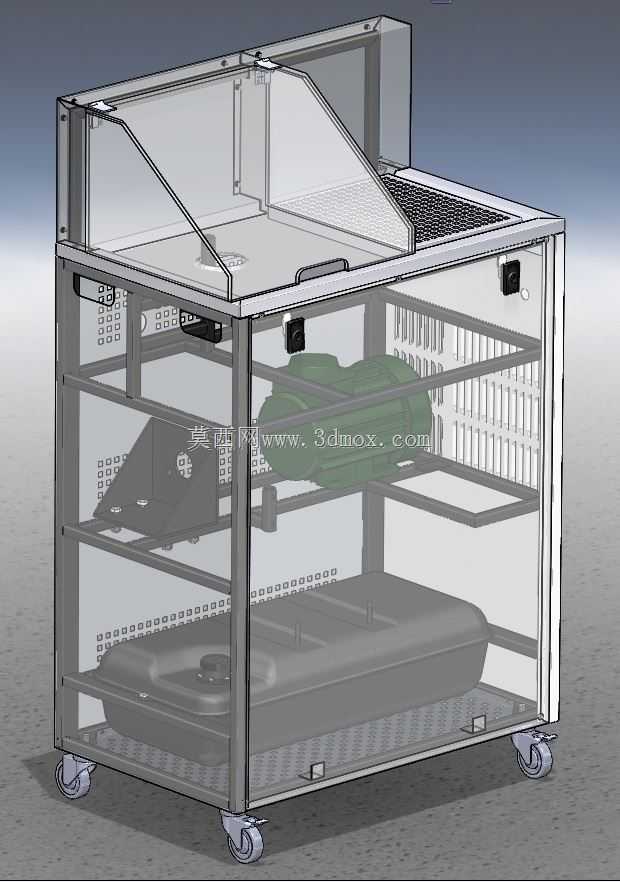

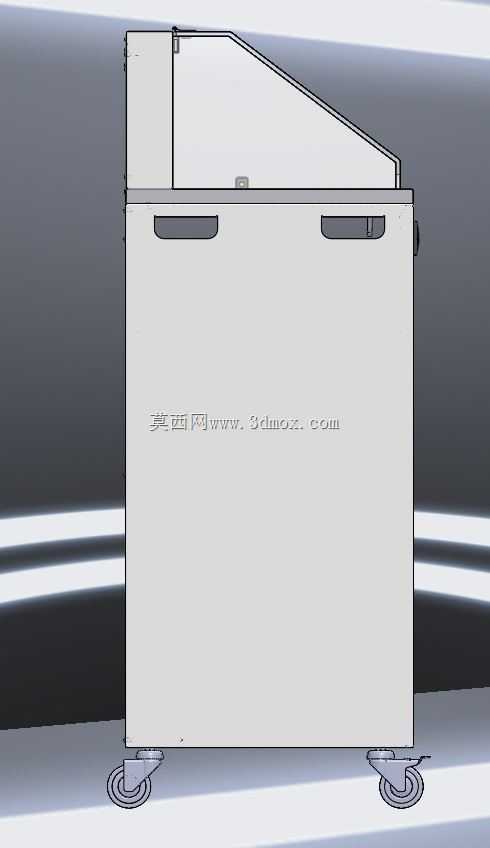

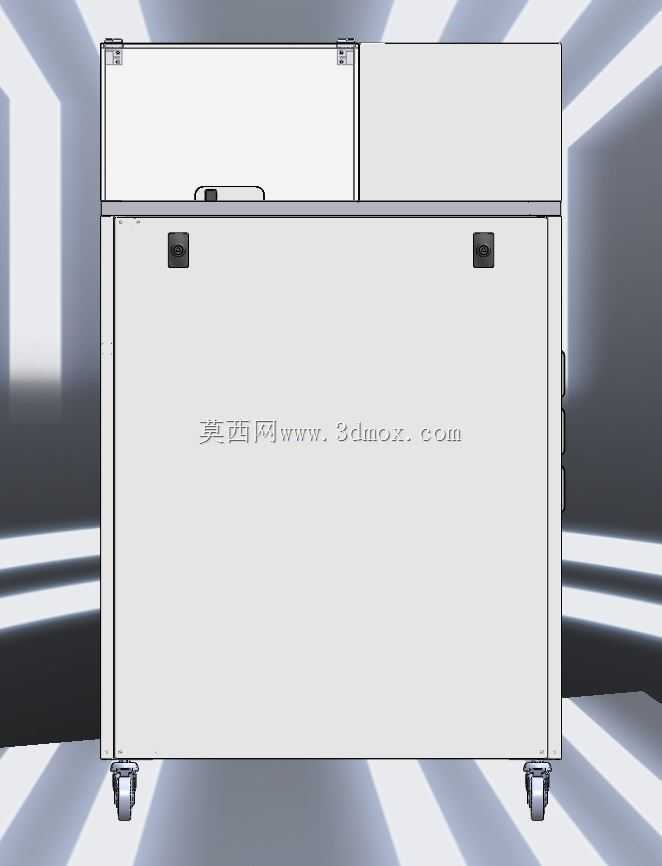

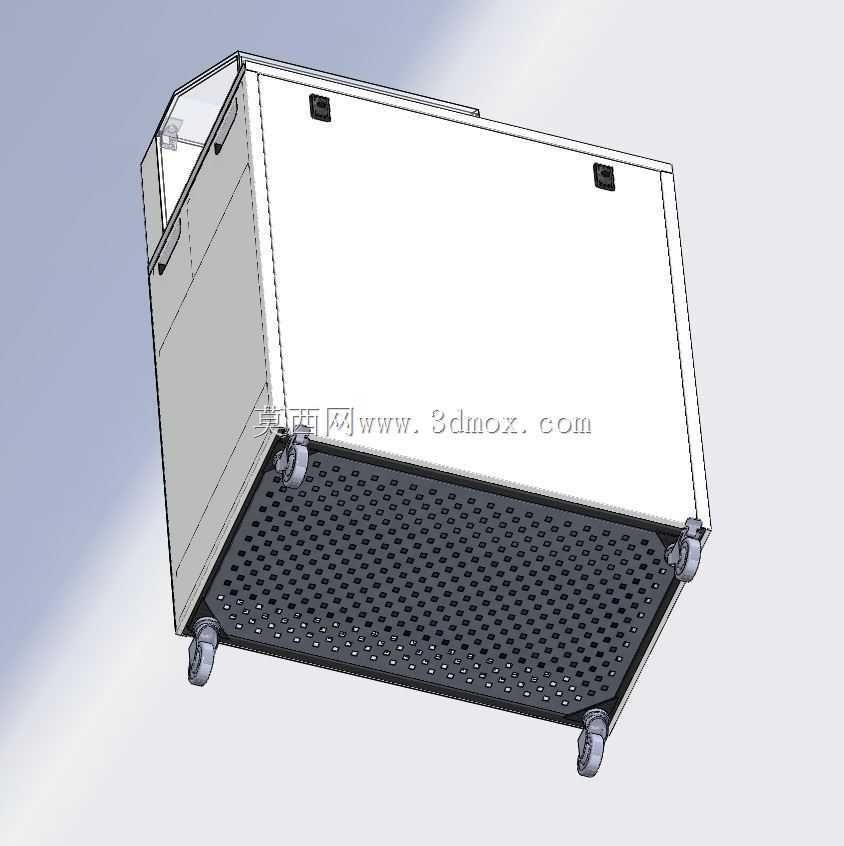

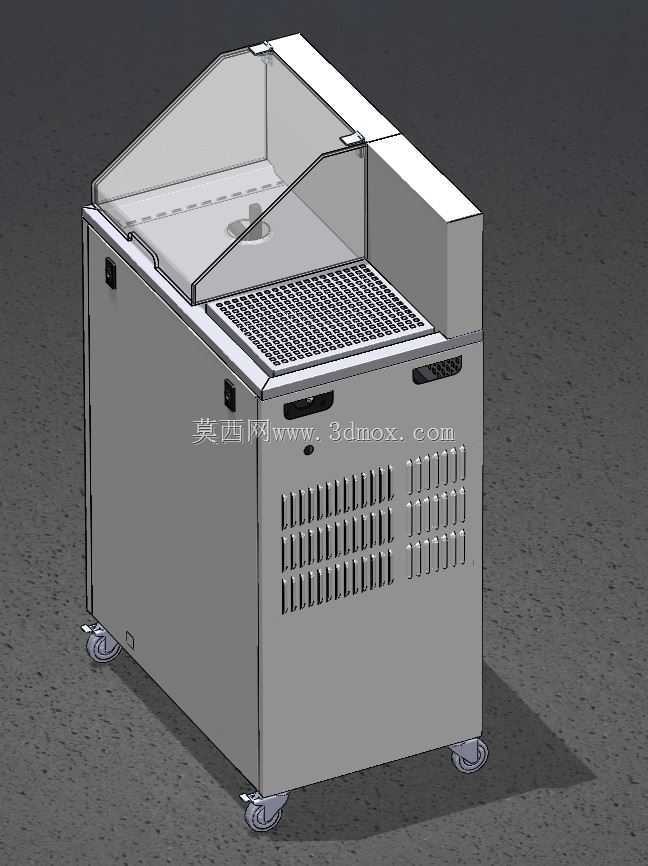

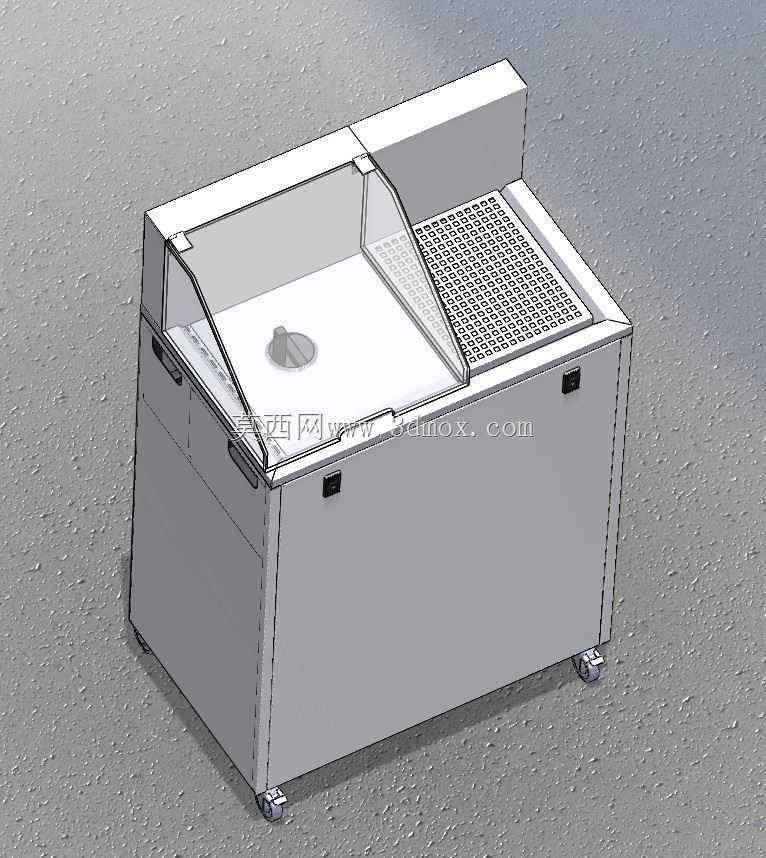

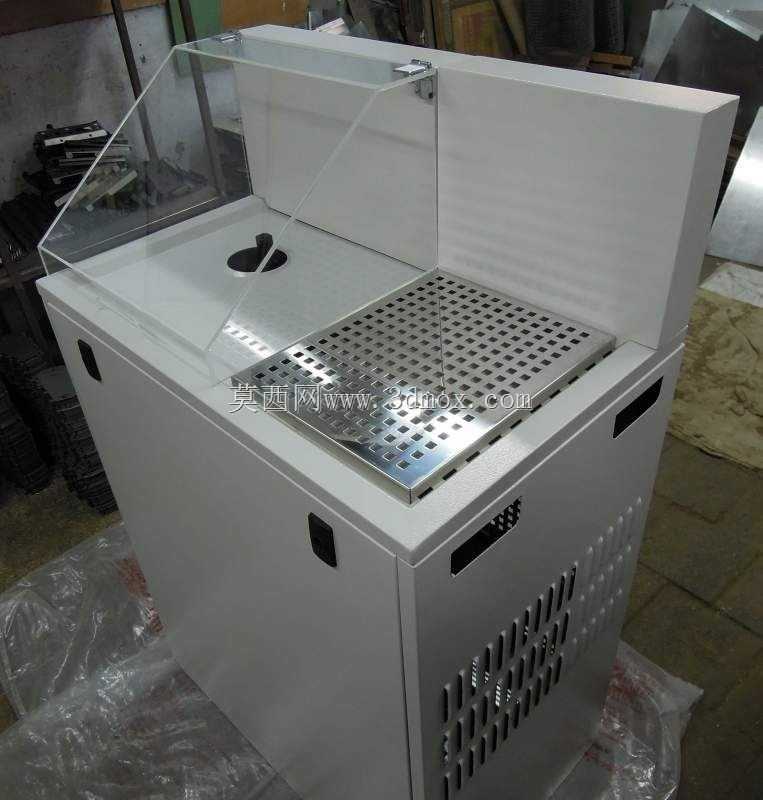

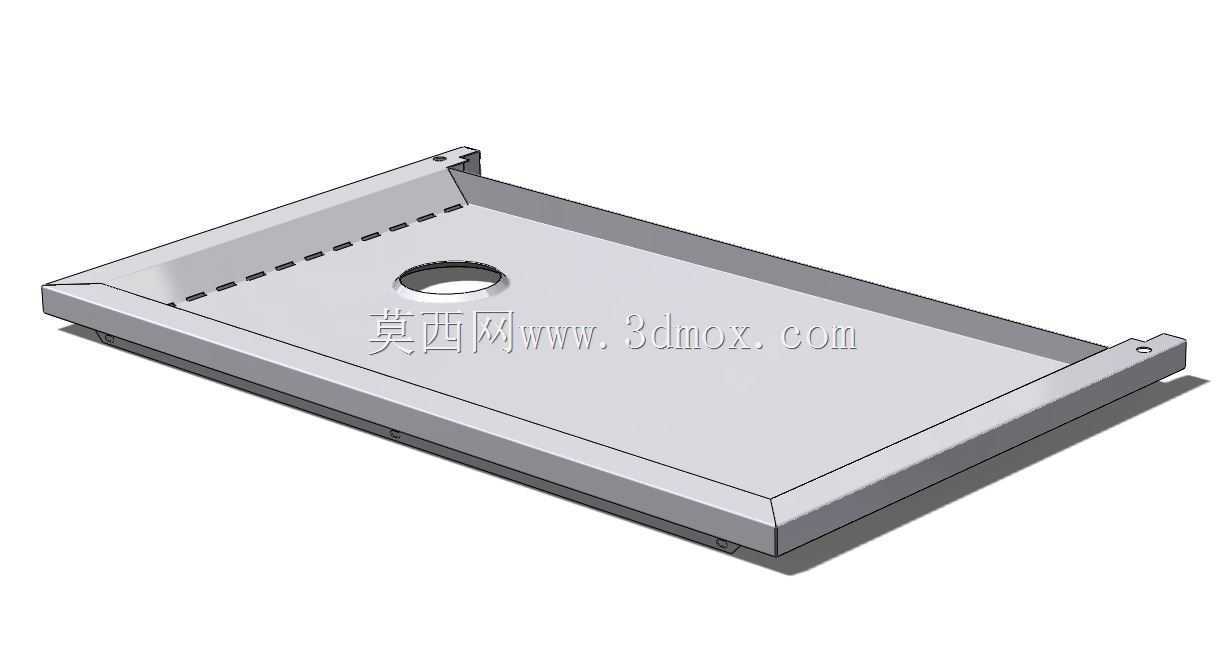

整体采用立式可移动柜体结构设计，底部配置万向脚轮，可根据工位布局灵活调整设备摆放位置，适配不同车间的作业动线需求，柜体底部预留脚轮安装位，安装后整体设备重心偏下，在高压测试产生管路振动时仍能保持足够的稳定性，避免设备偏移影响检测精度。柜体上部设置倾斜开启的上盖结构，操作区域内嵌带网格沥水板的操作台面，测试过程中产生的残留燃油可通过网格孔导入柜体内部的集液结构，避免燃油溢出污染作业环境，上盖开启后可形成操作防护屏障，减少高压燃油喷射意外飞溅对操作人员造成的伤害。

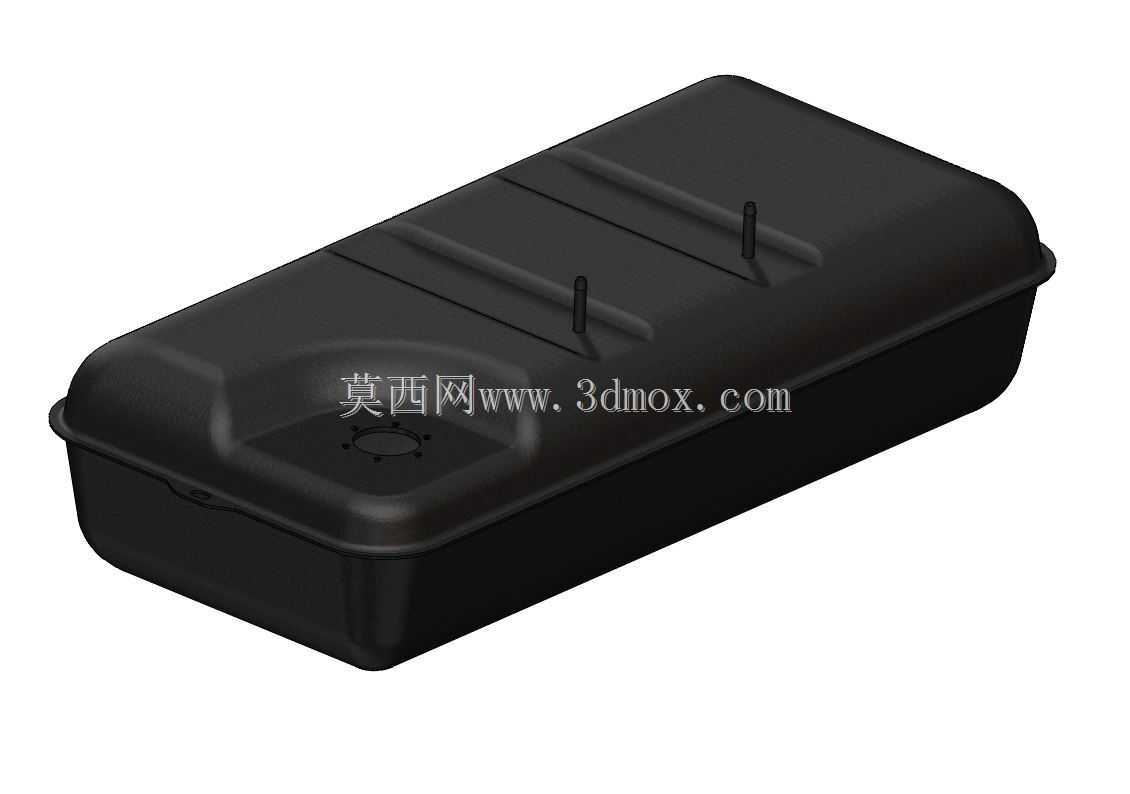

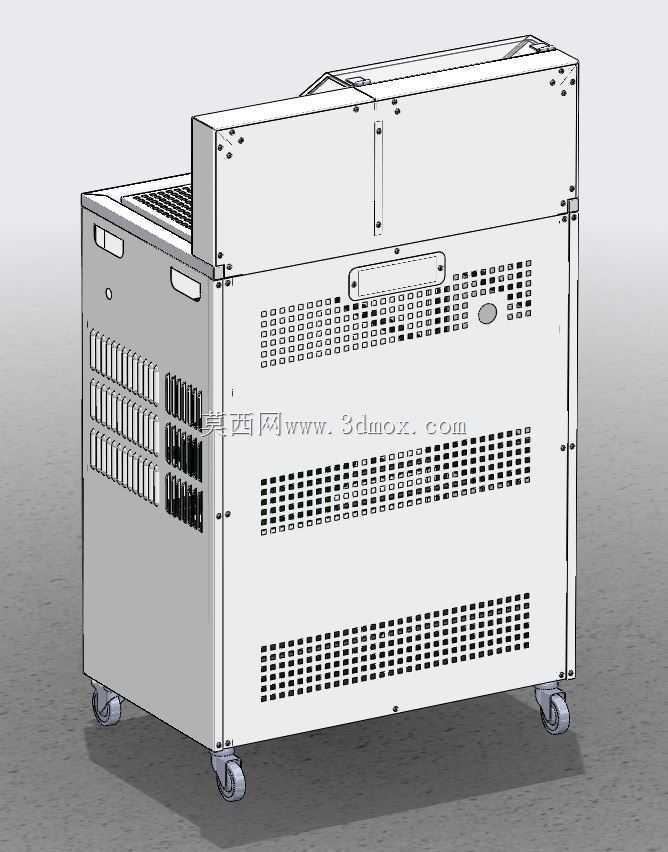

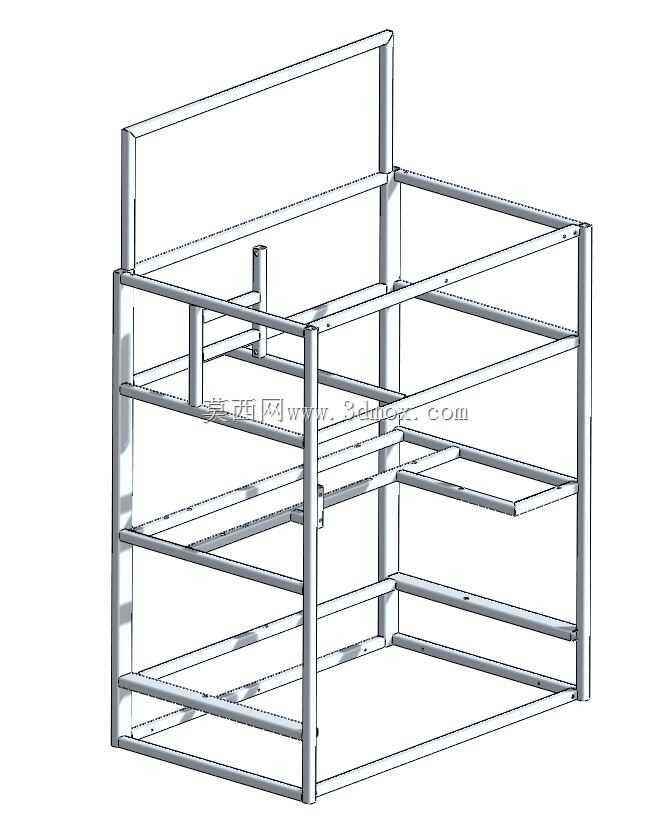

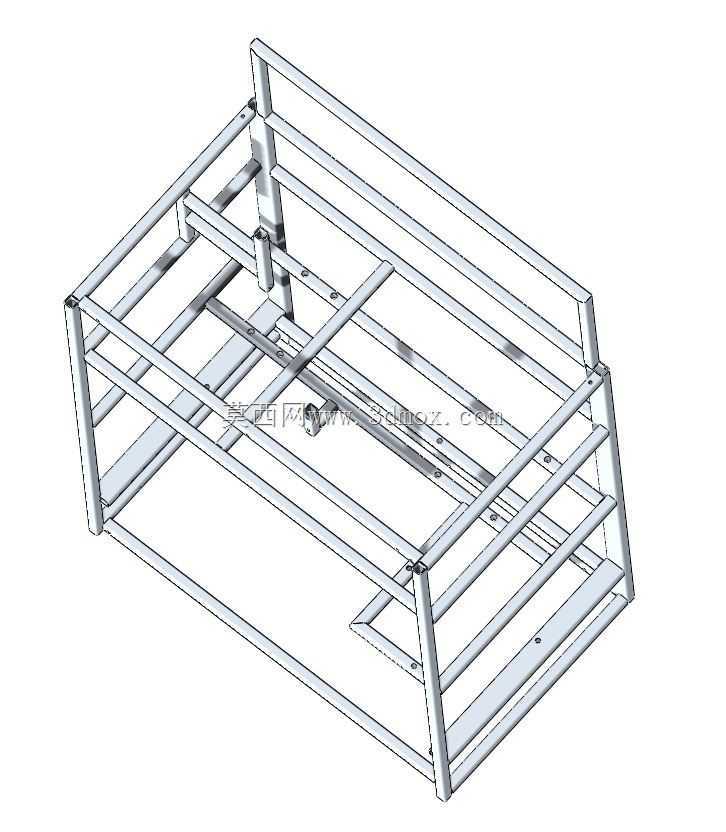

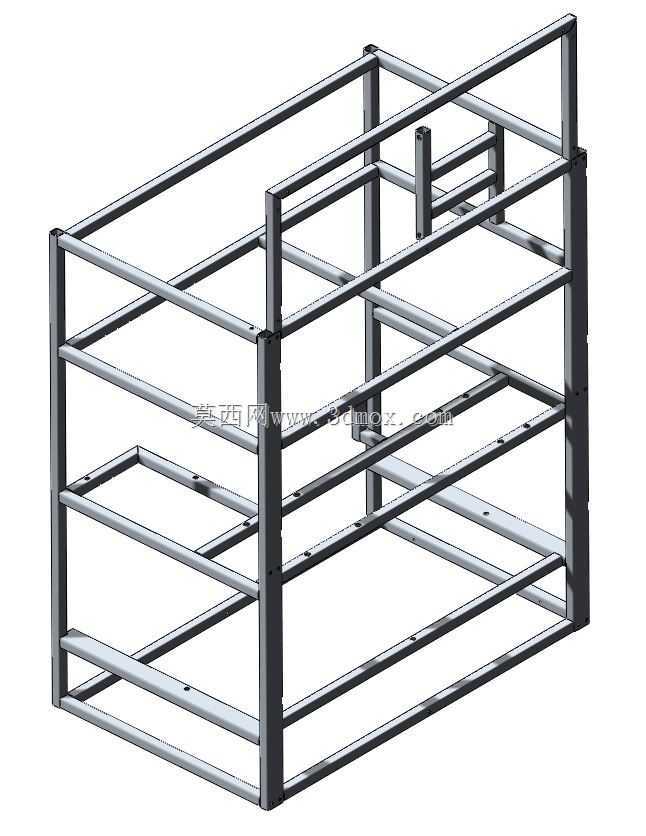

柜体侧面设计有通风格栅结构，对应内部安装的油压调节单元、电控模块的散热需求，保证设备长时间连续运行时内部热量可及时排出，避免元器件过热引发的测试精度波动。柜体内部采用分层承载结构设计，不同层板预留对应安装孔位，可分别固定高压油泵、储油单元、控制电路板、管路接头组件，各组件的安装位置充分考虑管路走线的最短路径，减少高压油路的弯折点，降低油路压力损失，同时预留足够的维护操作空间，后期更换滤芯、检修管路时无需完全拆解柜体结构。

从设计逻辑上看，该机架优先保证结构刚性与操作便利性，框架采用折弯钣金拼接焊接成型，关键受力位置做加强筋处理，可承受高压测试过程中产生的持续反作用力，外形尺寸充分考虑常规车间工位的通行宽度，可顺利通过标准车间通道门，无需额外拆解即可完成工位转场。操作台面高度匹配成年操作人员站立作业的舒适区间，无需过度弯腰即可完成喷油器装夹、参数调整、测试结果观察等全流程操作，降低长时间作业的疲劳感。柜体外部预留标识粘贴位与观察窗位置，可直观显示设备运行状态参数，同时柜体边角做圆弧过渡处理，避免作业过程中磕碰造成人员受伤。
