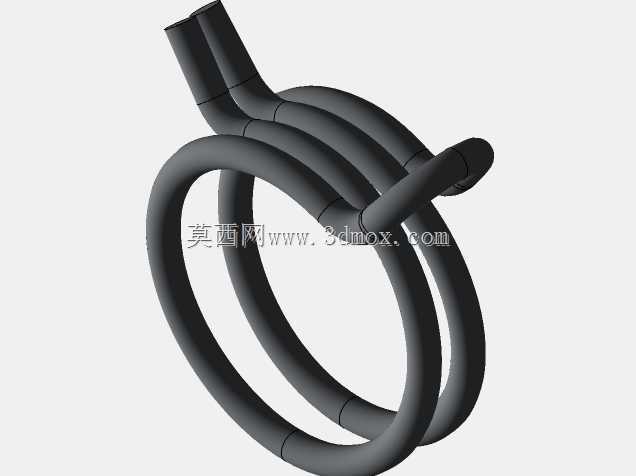

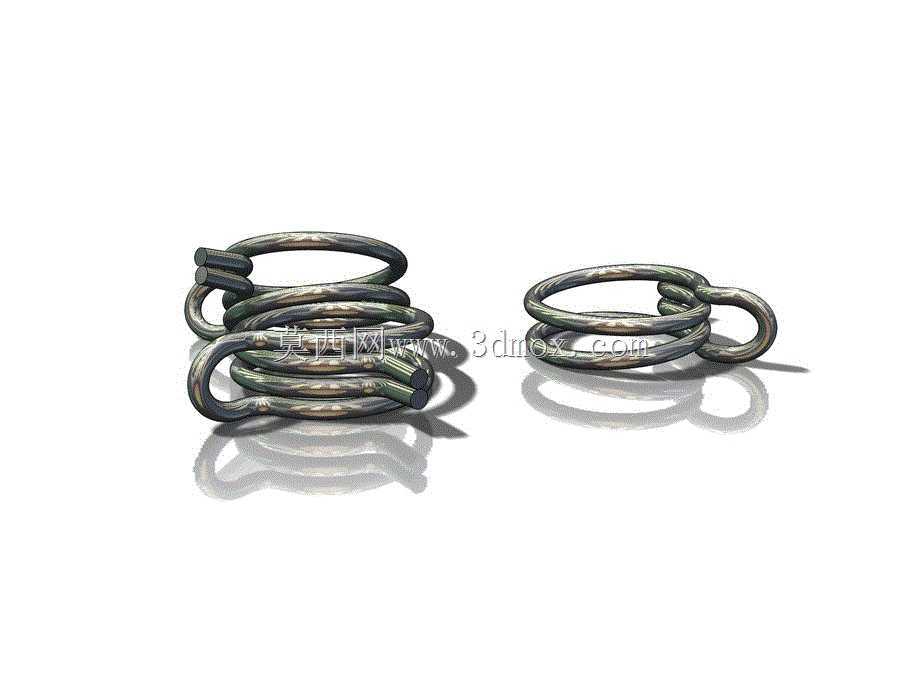

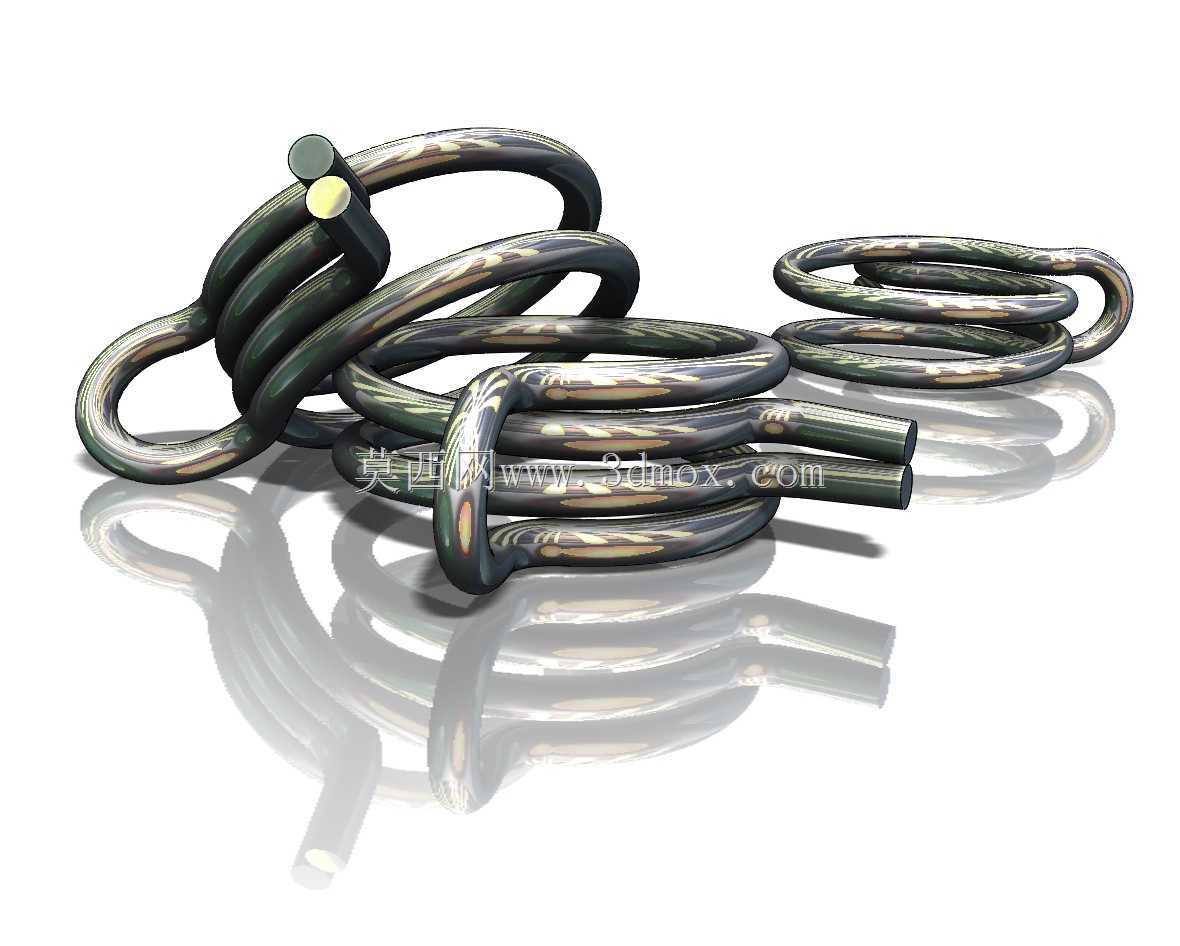

双圈扭簧式弹簧夹紧固连接件结构

这类双圈扭簧结构的弹簧夹，在日常工业装配场景里的出镜率不低，很多需要快速开合、反复夹持的工位都能见到它的身影。和普通单扭簧夹相比，双圈簧体的设计能让夹持力分布更均匀，不会出现单圈簧长期使用后应力集中导致的弹力衰减过快问题，在需要频繁拆装的工装夹具、线束固定、小型构件临时定位场景里，这种结构的夹持稳定性要优于普通单圈簧夹。

从实际使用的角度看，这类弹簧夹的核心功能是依靠簧体扭转产生的回弹力实现两个构件的压紧固定，不需要额外的螺栓、卡扣等紧固件，徒手就能完成拆装，在需要快速检修、频繁更换耗材的设备部位，用这种弹簧夹能大幅减少拆装耗时。比如小型设备的检修盖板固定、线束在机架上的快速捆扎定位、薄壁管件的临时对接固定，都能用到这类结构的夹持件。

设计这类弹簧夹的时候，首先要考虑的是簧丝的直径和圈数匹配，簧丝过粗会导致夹持力过大，开合需要的操作力太高，日常使用手感差，簧丝过细则夹持力不足，受振动后容易松脱。双圈的簧体布局是为了在有限的安装空间里获得更长的有效簧丝长度，在相同簧丝直径下，更长的有效圈数能让弹力曲线更平缓，开合过程中力值变化更柔和，不会出现刚掰开时阻力极大、夹合末端力值骤降的问题。两端的弯钩结构是直接和被夹持件接触的部位，弯钩的弯折半径要和被夹持构件的接触面弧度匹配，避免出现线接触导致的应力集中，防止长期夹持后在被固定件表面压出凹痕，同时弯钩的开口尺寸要预留足够的装配余量，不需要精确对位就能顺利卡入安装位，降低装配时的对位难度。

安装边界方面，这类弹簧夹的占用空间主要集中在簧体的环形区域，两个弯钩的张开角度决定了它能适配的被夹持件厚度范围，设计时要注意簧体在完全张开状态下的最大外径不能和周边其他构件产生干涉，尤其是在设备内部走线密集、构件排布紧凑的区域，要预留出簧体开合时的活动空间，避免夹合过程中剐蹭周边的线束或者薄壁零件。簧体的表面处理一般会做氧化或者镀层处理，提升防锈能力，在有轻度腐蚀的车间环境里也能保持长期的弹力稳定，不会因为锈迹导致簧丝卡滞、弹力失效。

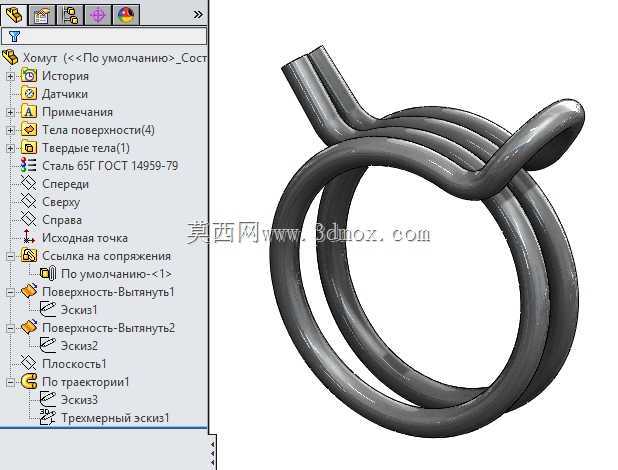

从结构建模的角度看，这类弹簧夹的建模重点在于簧丝的螺旋路径和两端弯钩的平滑过渡，螺旋升角要和实际绕制工艺匹配，弯钩和簧体衔接的部位不能出现曲率突变，否则实际生产时这个位置容易出现应力集中，使用过程中发生断裂。建模时要注意还原簧丝的真实直径，不要为了外观效果随意缩放尺寸，因为簧丝直径直接决定了夹持力的大小，尺寸偏差会导致实际生产出来的产品弹力不符合使用要求。
