木质拼装轨道玩具火车套装结构设计

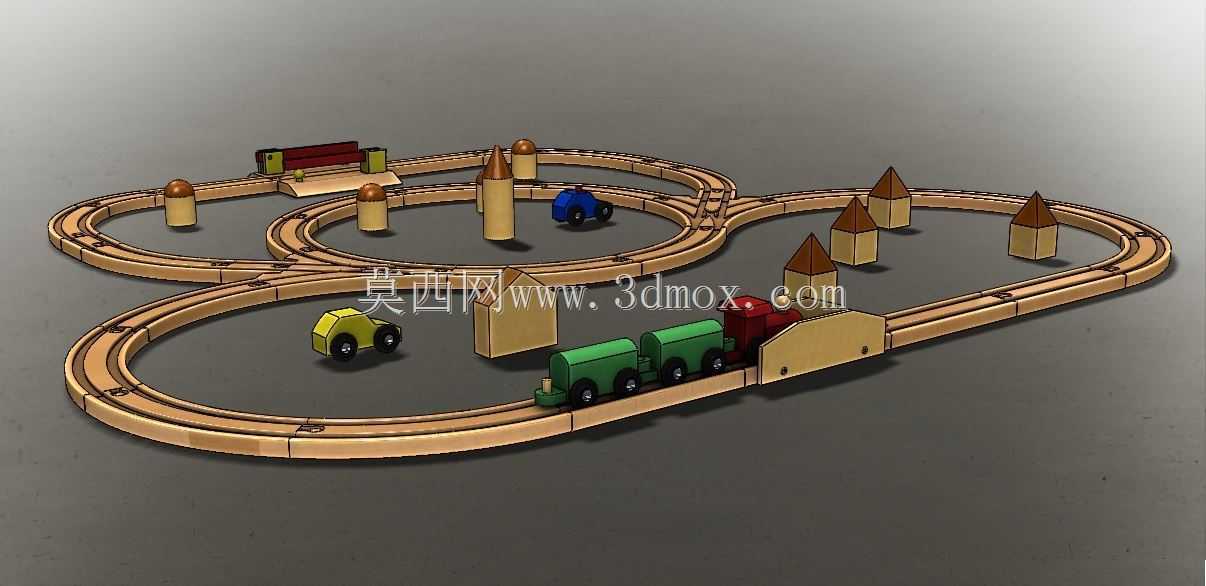

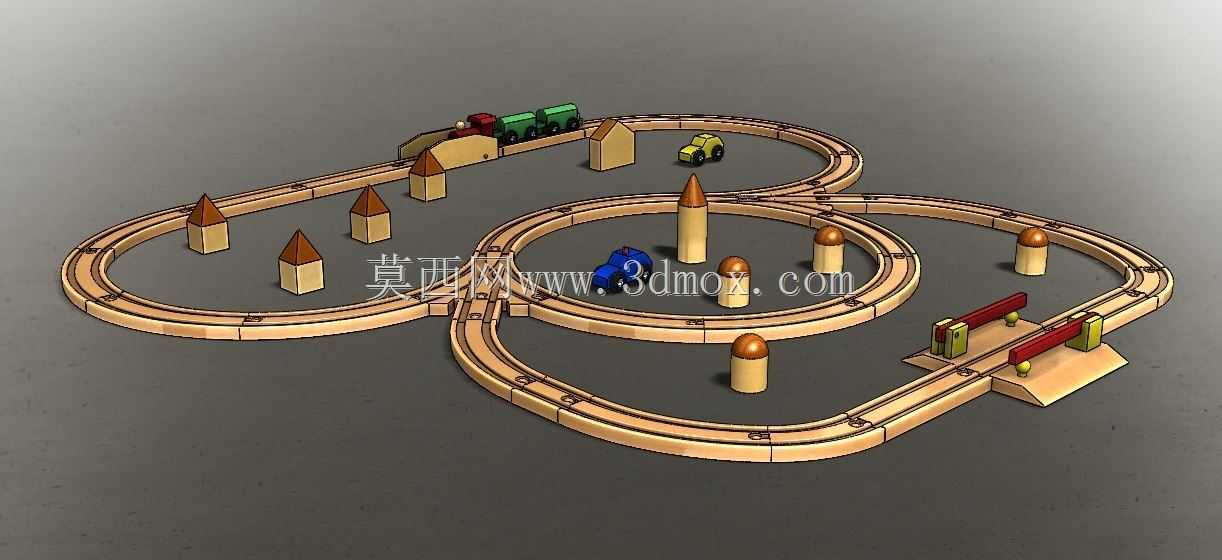

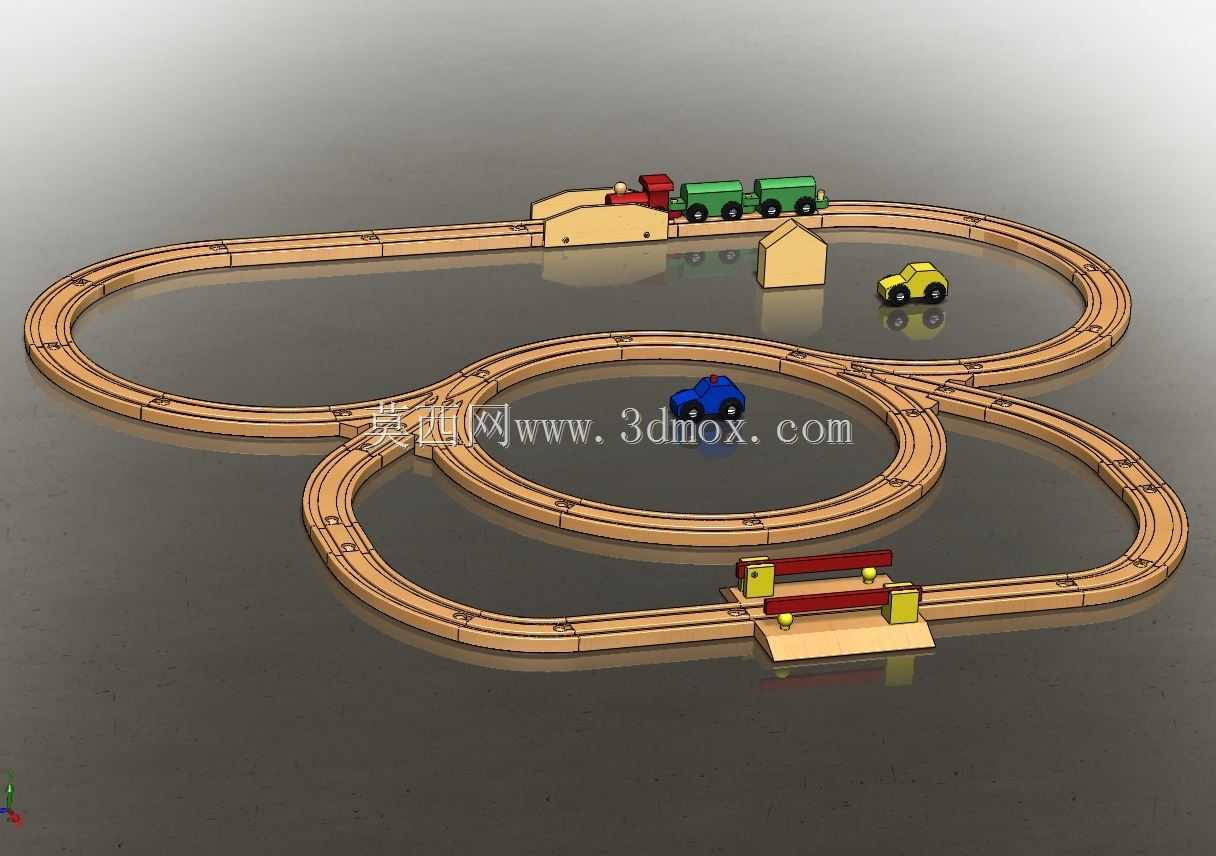

这套木质轨道玩具的结构设计，首先围绕低龄儿童的使用场景做了边界约束，所有轨道段的拼接接口采用统一的公母榫卯结构，单段直轨长度控制在150mm，弯轨曲率半径分为120mm与200mm两个规格，既可以拼出图中8字形的双环嵌套布局，也能根据使用场地的平面尺寸自由拓展拼接形态，适配桌面、爬行垫等不同的摆放场景，安装时无需额外紧固件，依靠木质构件的过盈配合即可实现稳定连接，拼接后轨道面的高度差控制在0.3mm以内，避免小火车行驶时出现卡顿脱轨的问题。轨道配套的小火车采用磁吸式连接结构，车头与各节车厢的连接端嵌入圆形磁钢，对接时无需精准对位即可自动吸合，车轮采用内嵌式轴销结构，轮缘高度为4mm，刚好卡入轨道面两侧的限位凸边，行驶过程中横向窜动量控制在1mm以内，既保证转向顺畅，又不会在弯道处脱离轨道。场景中配套的装饰构件，包括尖顶造型的路障、站台模块，底部都设置了与轨道同规格的榫卯接口，可以直接固定在轨道的预留安装位上，不会因为儿童触碰或者火车行驶的震动出现移位。设计过程中对所有构件的边缘都做了R2以上的圆角处理，没有尖锐棱角，所有木质构件的表面粗糙度控制在Ra1.6以下，避免出现毛刺划伤使用者。从结构装配的角度看，整套产品的所有零件都采用模块化拆分，单块零件的最大尺寸不超过300mm，既方便包装运输，也能让使用者在拼装过程中锻炼空间布局能力，不同曲率的弯轨、直轨、道岔模块可以组合出数十种不同的轨道布局，道岔模块的切换拨片采用阻尼结构，切换时带有清晰的档位反馈，拨片到位后可以稳定限制火车的行驶路径，不会因为行驶震动出现自行变道的问题。轨道整体铺设完成后的平面边界可以根据拼接方式灵活调整，最小可收纳为直径400mm的单环布局，最大可拓展至数米的复杂轨道网络，适配不同的使用空间需求，配套的小型玩具车也采用与火车相同的轮距规格，可以共用同一套轨道系统，提升了整套产品的玩法丰富度。
