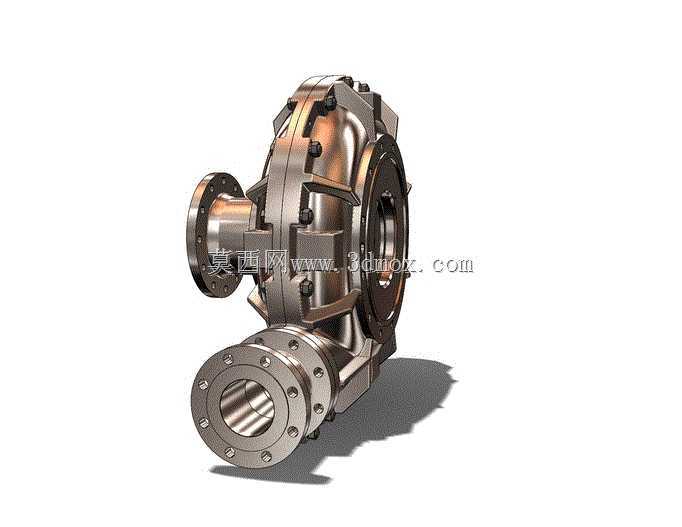

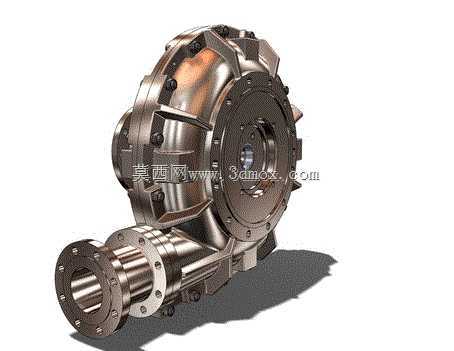

重型车用中央主减速差速传动总成结构

项目分类:机械图纸 发布时间:2021-10-29 ID:343694
  • 重型车用中央主减速差速传动总成结构
  • 重型车用中央主减速差速传动总成结构

该传动总成主要应用于重型商用车辆、非公路工程作业机械的驱动桥核心部位,承担整桥动力输入、扭矩放大、轮间差速调节的核心功能,是整车传动链末端直接对接驱动轮的关键承载部件。从结构设计逻辑来看,整体采用集成式铸钢壳体布局,将主减速锥齿轮副、十字轴差速器、半轴连接法兰、输入轴轴承座整合为一体式腔体,既保证了壳体的整体刚性,也减少了分体式连接带来的密封失效风险,适配重载工况下的大扭矩冲击载荷。

在实际工况适配层面,该总成针对非铺装路面、重载爬坡场景做了针对性结构强化:主减速齿轮采用螺旋锥齿轮设计,相比直齿锥齿轮啮合重合度更高,传动过程中冲击更小、噪音更低,可承受持续大扭矩输出;差速器采用十字轴行星齿轮结构,四个行星齿轮均匀分布在差速器壳体内,在车辆转弯或行驶于不平路面时,可自动调节两侧驱动轮的转速差,避免轮胎拖磨、传动系统扭振过载的问题。

安装边界方面,输入侧采用法兰对接结构,可直接匹配传动轴万向节输出端,法兰端面的定位止口与螺栓孔位按照重载车桥通用接口尺寸设计,无需额外转接即可适配多数同吨位级别的传动系统对接需求;两侧输出端采用法兰式半轴连接结构,连接法兰的螺栓分布圆、轴径尺寸均匹配重型驱动轮的安装接口,壳体周边预留的安装支脚可直接固定在车桥桥壳的安装位上,整体安装定位基准统一,装配时无需额外做适配加工。

从设计细节来看,壳体表面布置了多道加强筋,沿着轴承座、齿轮安装腔的受力方向延伸,可在不额外增加壳体壁厚的前提下大幅提升结构刚性,避免大扭矩输入时壳体出现形变导致齿轮啮合错位;各轴承安装位均设计了油封安装槽与挡肩结构,可有效防止腔体内齿轮油泄漏,同时阻挡外部泥沙、粉尘进入传动腔体内部,延长齿轮与轴承的使用寿命。整体结构在满足传动功能的前提下,尽可能压缩了轴向与径向尺寸,既保证了车桥下部的离地间隙,也避免了总成与周边悬架、车架部件出现运动干涉,适配多种重型车辆的底盘布置空间要求。
