即热式电热水器内部换热结构设计

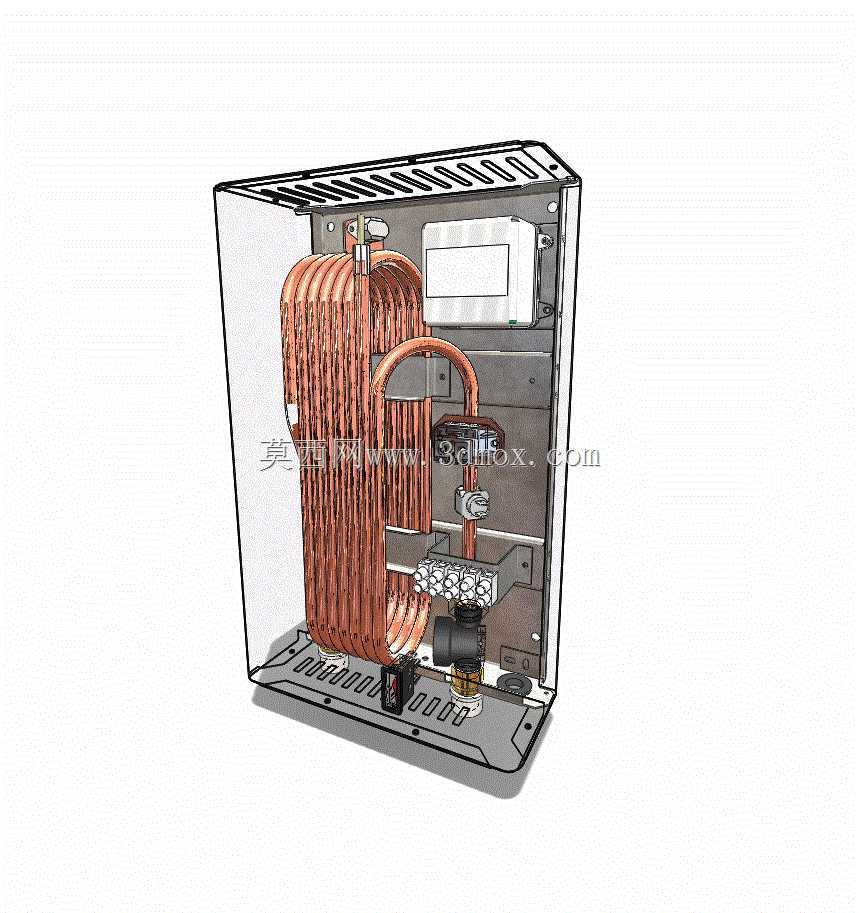

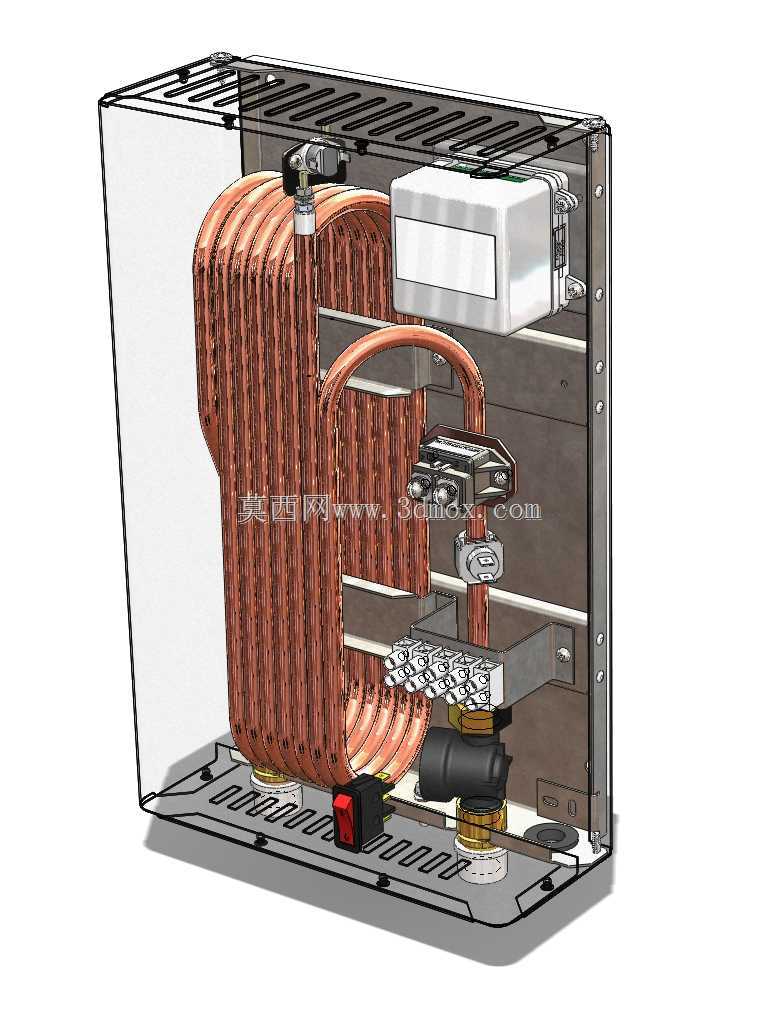

这套结构针对即热式热水供应场景设计，可适配家用小型供水、商用末端直供热水等多种安装环境，核心功能是在冷水流经设备的短时间内完成快速升温，同时稳定控制出水流量与温度，避免传统储水式热水器预热等待、储水保温能耗浪费的问题。从结构布局来看，设计阶段优先考虑了紧凑安装的需求，整体采用立式薄型箱体框架，所有核心部件均依托金属背板完成固定，外部可搭配装饰外壳嵌入墙体或安装在狭小卫浴空间内，安装边界预留了进出水管路的对接空间，底部预留的接口可直接对接家用冷水管路与热水出水端，无需额外加装复杂转接构件。核心换热部分采用紫铜盘管绕制结构，紫铜材质的高导热特性可以最大化热交换效率，盘管的绕制长度经过流道模拟计算，保证冷水在盘管内流动的过程中，能够和加热元件完成充分热交换，盘管的排布采用分层密绕方式，在有限的箱体内尽可能延长水流路径，同时避免管路弯折处出现流道缩径、水流阻力过大的问题。水路前端集成了流量控制装置，可根据进水流量动态匹配加热功率，避免进水流量波动时出现出水温度忽冷忽热的情况，控制模块集成在箱体上部的独立安装位，和下部的水路、加热组件做了物理隔离，避免管路凝露、渗水影响电气部件的运行可靠性。电气连接部分采用标准化接线端子排，所有接线点位都预留了足够的操作空间，方便生产装配阶段的接线作业，也便于后期维护时的线路检测与部件更换。底部设置了进水过滤与稳压结构，可过滤进水中的大颗粒杂质，避免杂质堵塞换热盘管的细小流道，同时稳定进水压力，减少水压波动对设备运行的干扰。箱体框架的钣金件采用折边加强结构，在降低板材厚度控制整体重量的同时，保证整体结构的刚性，避免运输、安装过程中出现钣金变形挤压内部管路的问题，框架上的安装孔位都做了翻边处理，提升螺丝连接的紧固强度，长期使用也不会出现孔位开裂、部件松动的情况。
