轻载型电动微调伺服执行机构结构

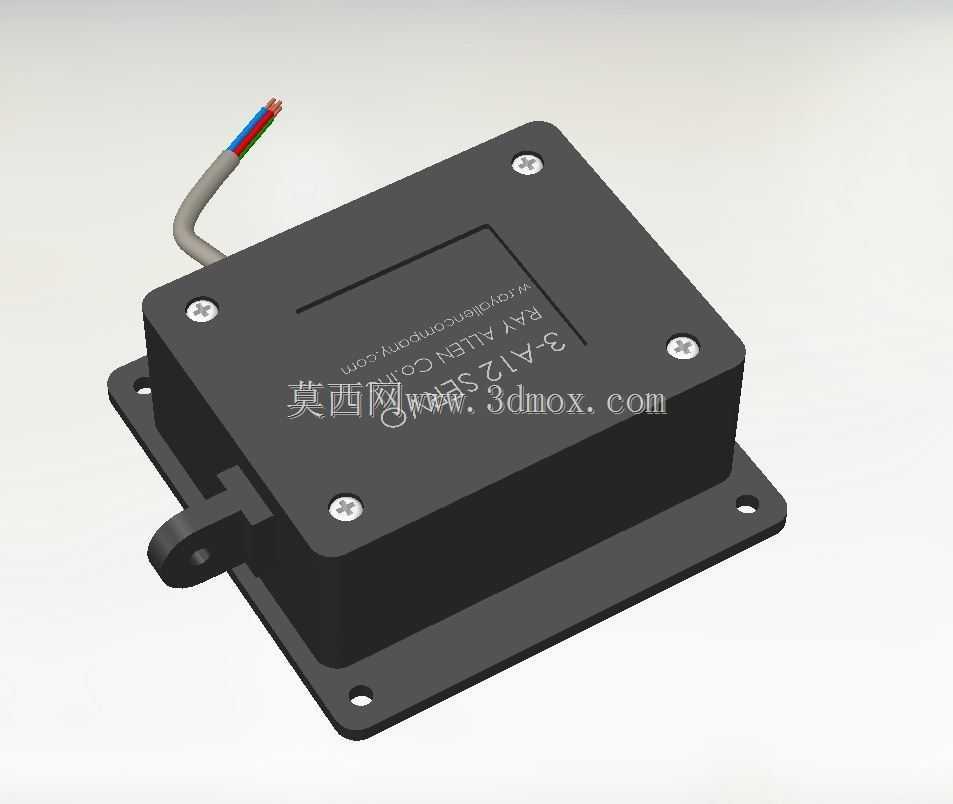

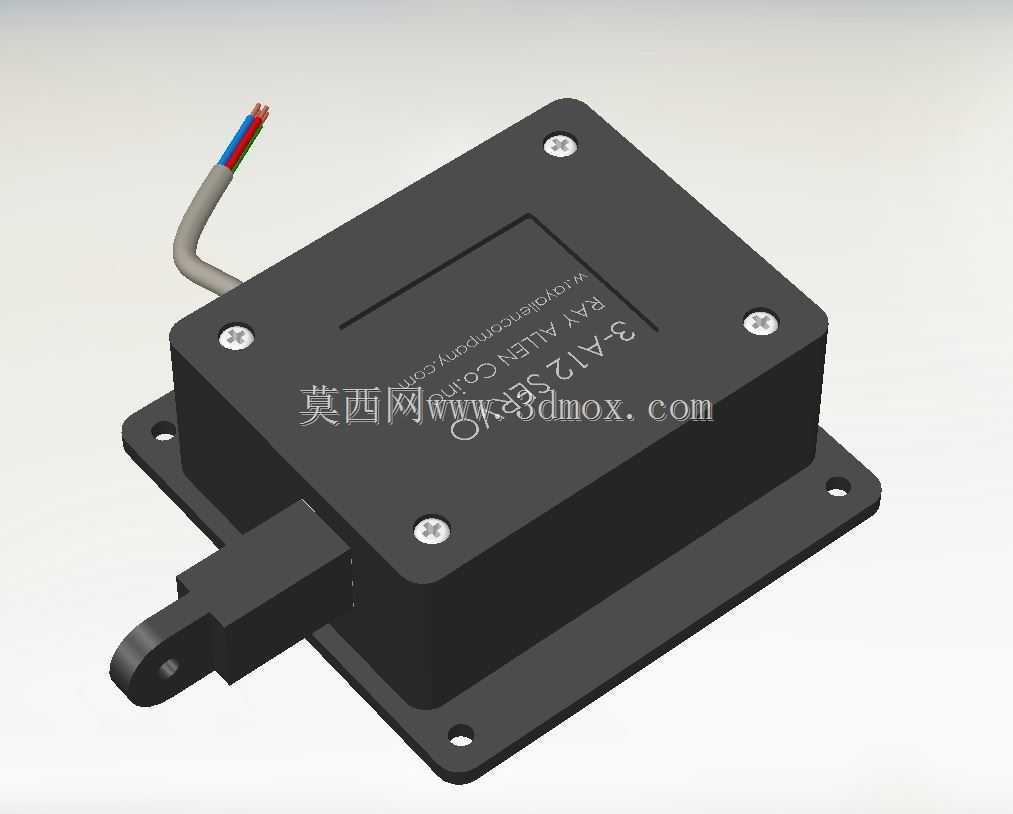

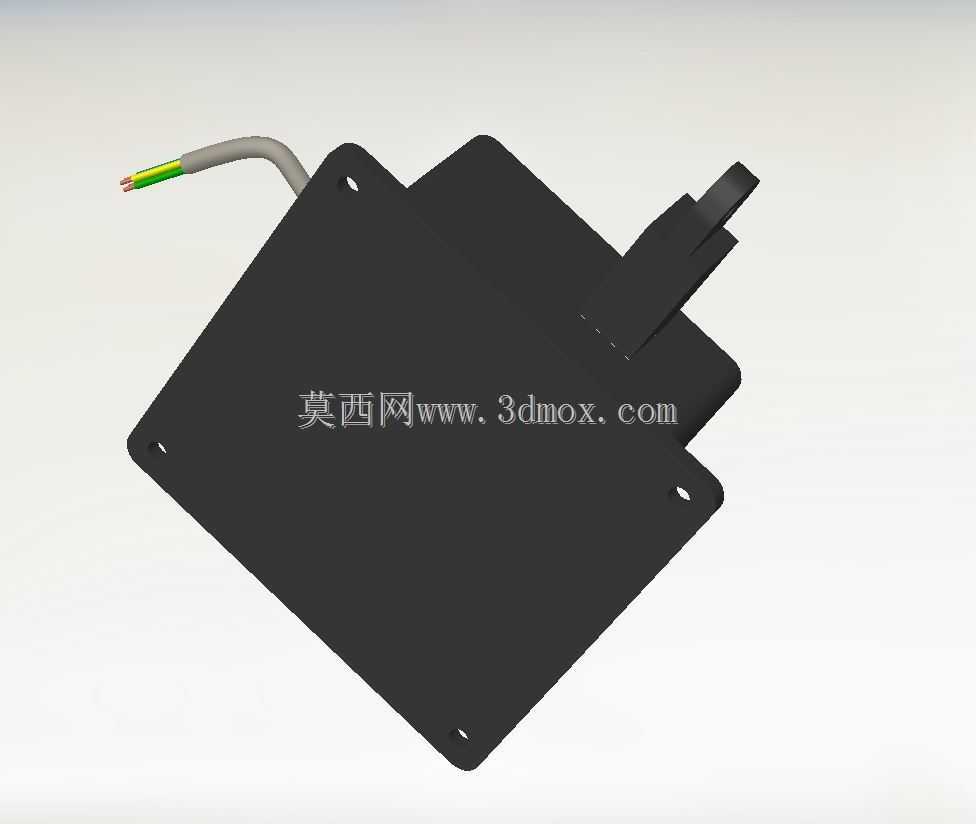

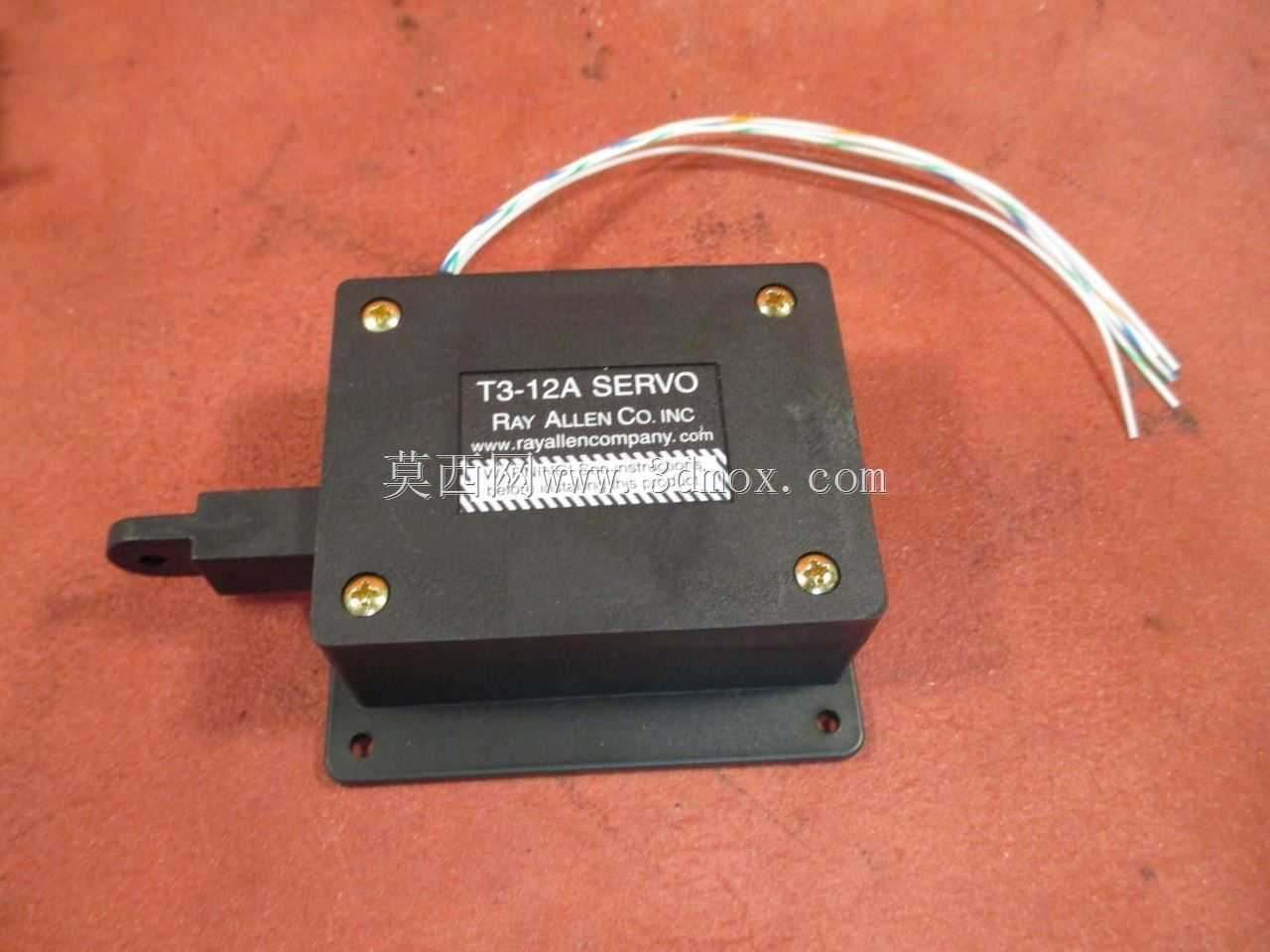

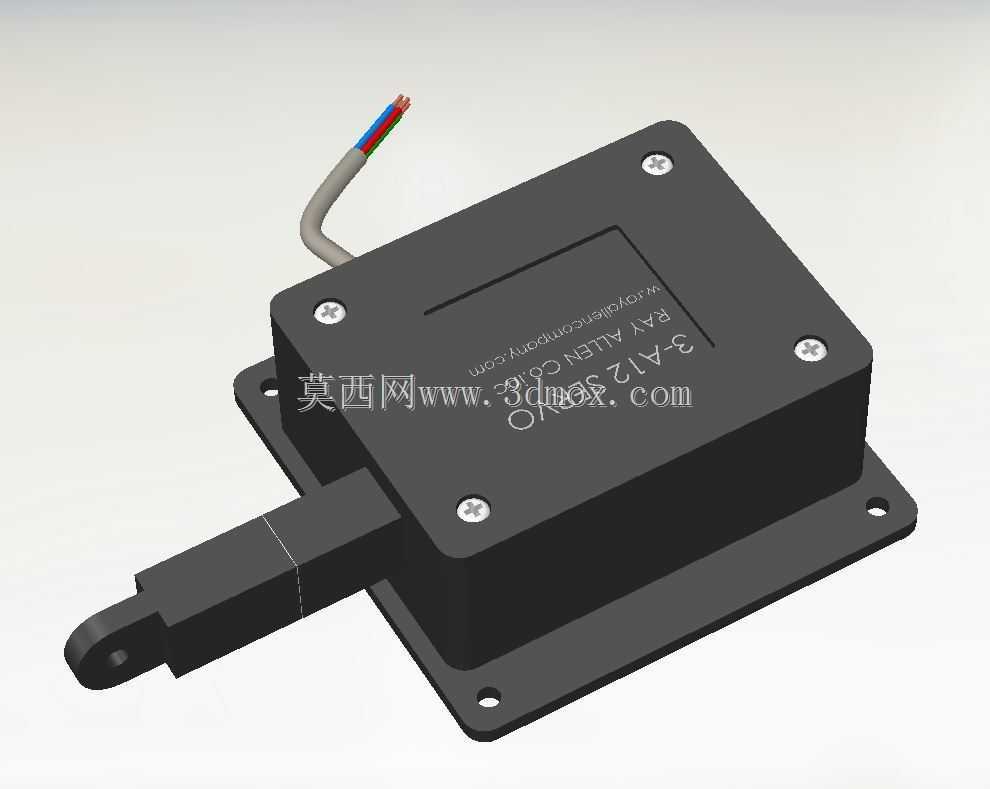

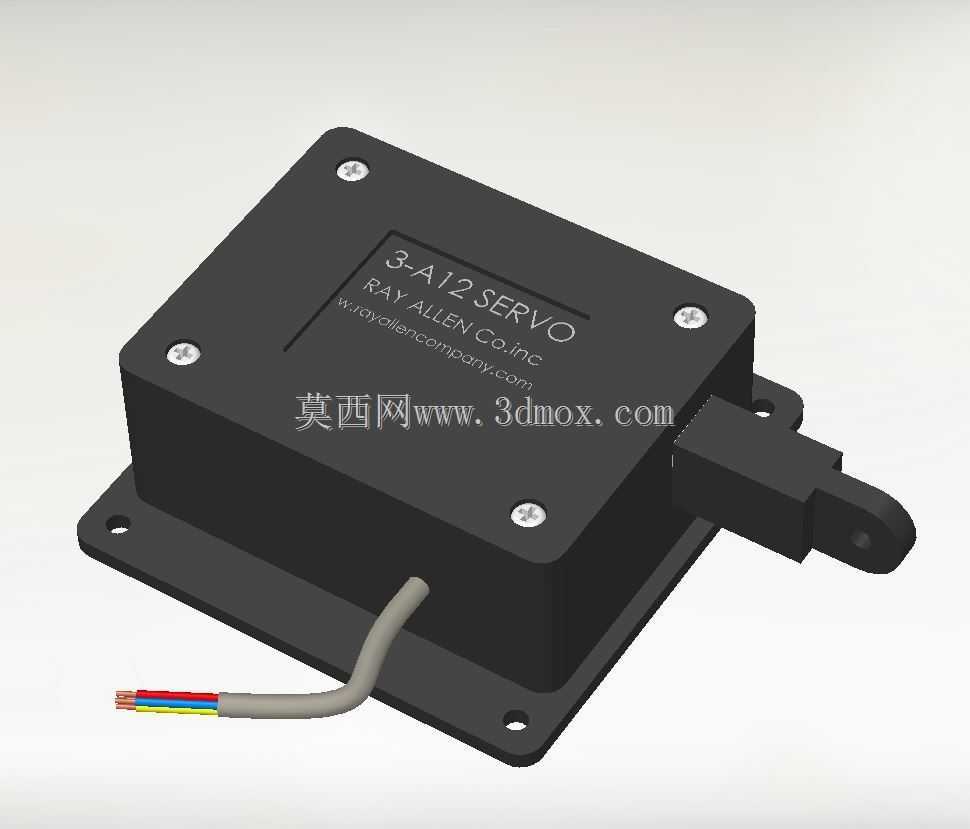

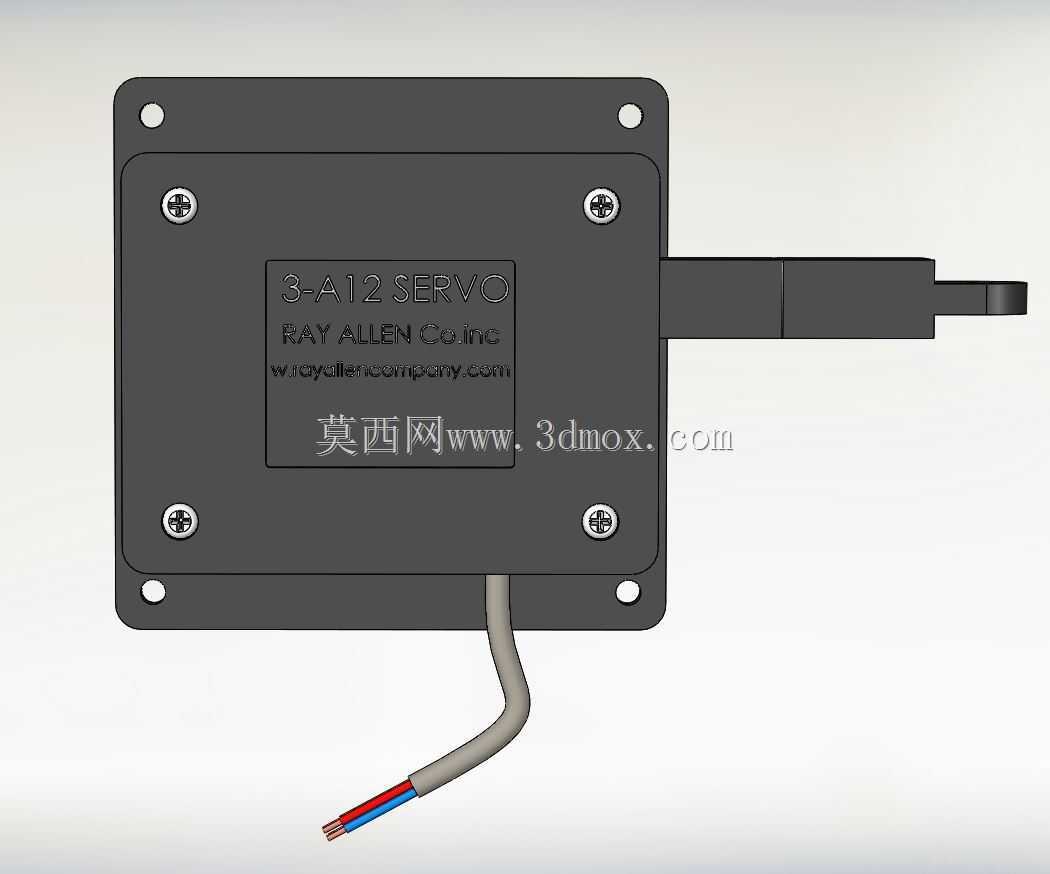

这款电动微调伺服执行机构，主要面向超轻载工况下的精密位移调节场景设计，常见于小型航模舵面控制、精密实验台微位移调整、小型光学设备角度微调这类对输出力要求不高，但对调节精度、响应速度有明确要求的应用场合。从结构设计来看，整体采用方形密封壳体搭配底部安装法兰的布局，壳体通过四颗十字槽螺钉实现上下盖的紧固连接，结合出线端的护套密封结构，能够满足日常使用场景下的防尘防泼溅需求，适配多数非极端恶劣的室内外安装环境。底部的安装法兰预留了四个对称分布的安装通孔，安装时可直接通过螺栓穿过通孔完成设备固定，安装孔位的间距经过标准化设计，能够兼容多数小型设备的安装位尺寸，不需要额外设计转接支架即可完成装配，有效降低整机集成的设计工作量。出线端采用带护套的多芯线缆引出，线缆内部包含电源、信号控制等不同功能的线芯，护套部分做了防弯折处理，避免设备安装布线过程中反复弯折导致线芯断裂的问题，提升布线环节的可靠性。输出端采用带铰接孔的摆臂结构，铰接孔可直接连接负载端的连杆机构，将伺服内部的旋转运动转化为负载端的角度或直线微调动作，输出摆臂的长度经过匹配设计，在额定输出扭矩范围内能够保证足够的调节分辨率，避免摆臂过长导致输出力不足、或是摆臂过短导致调节精度不达标的问题。设计过程中优先考虑了小型化集成的需求，整体壳体的外形尺寸控制紧凑，不会占用过多的安装空间，能够适配安装空间受限的小型设备内部布局。内部的驱动与控制模块全部集成在密封壳体内部，不需要额外搭配外置的驱动控制板，接线时只需要对接对应的电源与控制信号线即可完成调试，大幅简化集成环节的接线复杂度。壳体表面做了哑光黑色的表面处理，既能够提升壳体的耐磨耐腐蚀性能，也可以避免光滑表面反光对周边光学类设备造成干扰，适配光学实验、精密检测这类对环境反光有要求的使用场景。从安装边界来看，设备安装时需要在出线端预留足够的线缆弯折空间，输出摆臂的活动范围内不能存在结构干涉，保证摆臂在全行程调节过程中不会触碰周边的其他部件，法兰安装面的平面度需要控制在合理范围内，避免安装时强行锁紧螺栓导致壳体变形，影响内部传动机构的运行顺畅度。
