三层堆叠式办公文件分类存储托盘

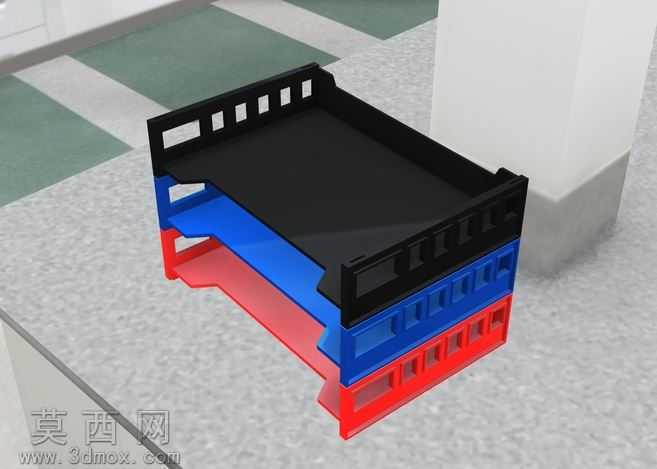

本作品为办公场景使用的三层堆叠式文件存储托盘，采用Autodesk Inventor完成全参数化三维建模，建模过程中优先采用草图驱动的特征建模方式，先绘制单层托盘的主体轮廓草图，通过拉伸命令生成托盘的基础承载基体，再对托盘边缘的围挡结构进行细节处理，围挡上开设的长条形镂空既减轻了整体重量，也方便使用者从侧边抽取文件，同时提升了产品的视觉通透感。建模时重点设计了层间的卡扣堆叠结构，每层托盘的底部设置有定位凸台，上层托盘的顶部对应位置设置匹配的凹槽，堆叠时可实现精准对位，避免层间发生滑移错位，保证多层叠放时的结构稳定性，三层结构可实现不同类别文件的分类存放，提升办公桌面的空间利用率。材质渲染阶段，分别为三层托盘赋予不同的哑光塑料材质，最上层为黑色哑光ABS材质，中层为蓝色哑光PP材质，底层为红色哑光PP材质，材质参数设置中调整了合适的粗糙度与反射率，还原普通办公塑料文具的真实质感，场景渲染采用办公环境常见的浅灰色地面与白色立柱背景，添加柔和的环境漫反射光照，让模型的结构细节与材质质感得到清晰呈现。设计思路围绕办公文件整理的实际需求展开，整体造型简洁规整，无多余冗余结构，托盘的围挡高度经过合理设置，既可以防止文件滑落，又不会因为围挡过高影响文件取放，托盘前端做了微倾斜的开口设计，进一步提升文件拿取的便捷性，镂空结构的设计在保证结构强度的前提下，减少了原材料的使用，降低产品的生产成本，同时不同的层体颜色可以帮助使用者快速区分不同类别的文件，提升文件查找的效率，整体结构适配常规A4尺寸文件的存放需求，可单独使用也可多层堆叠组合使用，适配不同的办公收纳场景。
