带储水罐的斜置太阳能电池板支撑支架

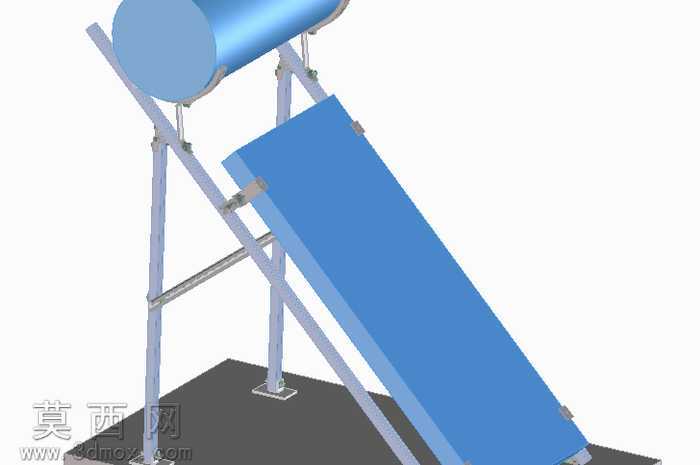

本作品为适配家用场景的太阳能电池板配套支撑结构三维模型，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械结构装配逻辑，对每一处连接节点都做了可装配性校验，避免出现干涉错位问题。模型整体采用框架式结构设计，主体支撑构件选用金属方管型材搭建，底部设置方形固定底座，通过地脚连接结构实现与安装基面的稳固固定，可有效抵御户外常规风力载荷带来的倾覆风险。支架上部设置圆柱形储水罐承载位，通过两侧对称的可调式抱箍结构完成储水罐的固定，抱箍与竖向支撑腿之间设置角度调节铰接件，可根据安装地区的纬度、光照角度调整储水罐的安装倾角，同时兼顾上部储水与下部光伏板的布局合理性。下部斜向承载面为太阳能电池板安装位，框架边缘设置多个压块式固定点，可适配常规尺寸的晶硅太阳能电池板安装，斜撑构件与竖向主支撑之间设置横向加强连接杆，通过螺栓紧固的方式形成三角形稳定受力结构，大幅提升整体框架的结构强度与抗形变能力。渲染阶段对不同构件做了差异化材质赋予：主体金属支撑构件赋予哑光浅灰色喷塑金属材质，还原户外光伏支架常用的表面处理质感；太阳能电池板赋予深蓝色哑光面板材质，边缘搭配浅灰色金属包边材质；上部储水罐赋予亮面蓝色金属烤漆材质，底座赋予深灰色哑光水泥基面材质，整体渲染效果清晰区分各功能部件，直观展现结构装配关系。设计过程中充分考虑家用场景的使用需求，将储水设施与光伏支撑结构整合为一体，既减少了独立安装储水罐的额外支架成本，也通过合理的倾角设计保证太阳能电池板能够获得最优的光照接收角度，所有连接节点均采用标准化紧固件设计，便于实际生产加工与现场组装调试，结构受力经过合理优化，在保证支撑强度的前提下尽可能减少型材用量，控制整体生产成本与安装重量。
