黄铜六角同轴射频连接适配接头

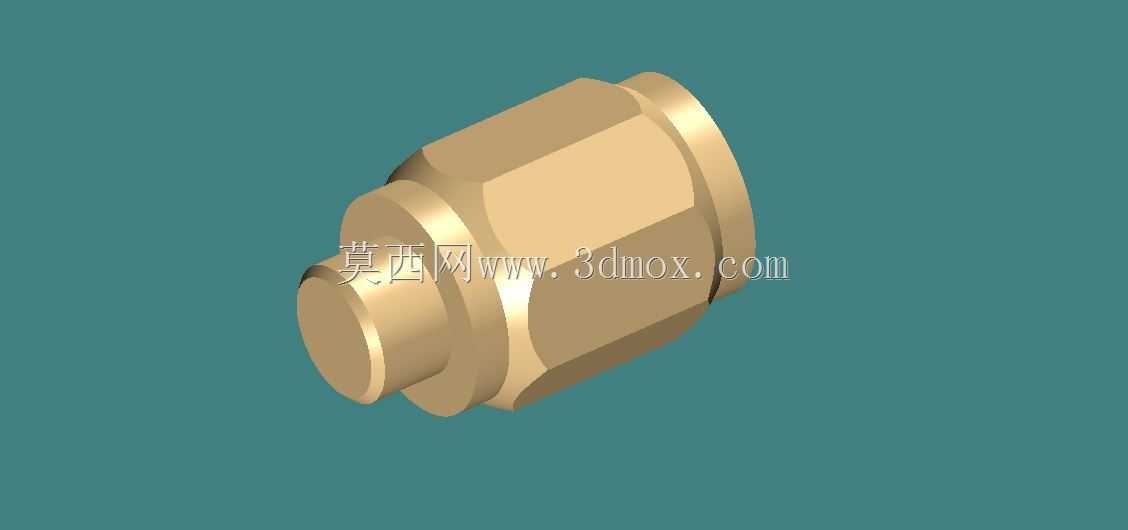

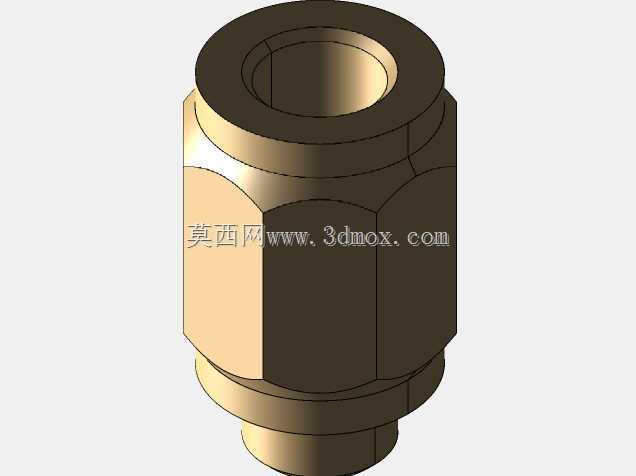

这类黄铜六角结构的同轴适配接头，主要应用在射频信号传输链路的转接场景中，常见于通讯基站内部布线、测试仪器信号端口接驳、工业射频设备的信号通路搭建环节，核心作用是实现不同规格同轴接口之间的物理连接与信号导通，保证高频信号在链路中传输时的阻抗连续性，减少信号回波损耗与插入损耗。从结构设计来看，主体采用六角外形是工程化选型的典型考量，六角面可以适配标准开口扳手的夹持受力面，安装拧紧时不会出现打滑问题，相比圆形外形能施加更稳定的扭矩，保证接头与对接端口的螺纹配合到位，避免虚接导致的信号泄漏。接头两端的阶梯轴结构分别对应不同规格的同轴接口，一端为插接式内孔适配端，另一端为外螺纹对接端，中间的六角台肩同时承担轴向定位功能，安装时台肩端面贴合对接件的安装面，即可控制接头的插入深度，避免插入过深顶坏内部绝缘子或者插入过浅导致接触不良。材质选用黄铜是兼顾导电性能与机械强度的成熟方案，黄铜的切削加工性能优异，适合车削加工这类带内外螺纹、阶梯同轴度要求高的小尺寸零件，加工后表面做钝化处理可以提升抗氧化能力，在常规室内设备环境下长期使用不会出现锈蚀导致的接触电阻升高问题。设计这类接头时首先要保证各段圆柱的同轴度公差，内外导体的同轴度偏差需要控制在0.02mm以内，否则会导致高频段信号传输时的驻波比超标，影响信号传输质量；其次六角对边尺寸要符合标准紧固件的尺寸规范，保证常用扳手可以直接适配，不需要定制专用工具；两端接口的尺寸公差需要严格匹配对应同轴连接器的行业标准，插接端的内孔尺寸与插针的配合间隙控制在合理范围，既保证插拔时的顺畅度，又能保证插针与内孔导体的充分接触，螺纹端的螺距与大径小径公差符合通用螺纹标准，和对应端口旋合时无卡滞、无松动。安装边界上，这类接头的轴向总长度较短，适合在设备内部布线空间紧凑的场景使用，六角部分的最大外径决定了安装时需要预留的扳手操作空间，布线时需要在接头周边留出至少能容纳标准扳手转动的空间，避免安装时干涉周边的其他线缆或者结构件。接头内部的介质支撑结构通常采用聚四氟乙烯材质，既可以保证内外导体之间的绝缘性能，又能在高频段保持稳定的介电常数，减少信号传输过程中的介质损耗，这类接头的工作频段通常可以覆盖DC到6GHz范围，满足大部分民用通讯与工业射频设备的信号传输需求。
