微型同轴内插孔至SMA内插孔隔板适配接头

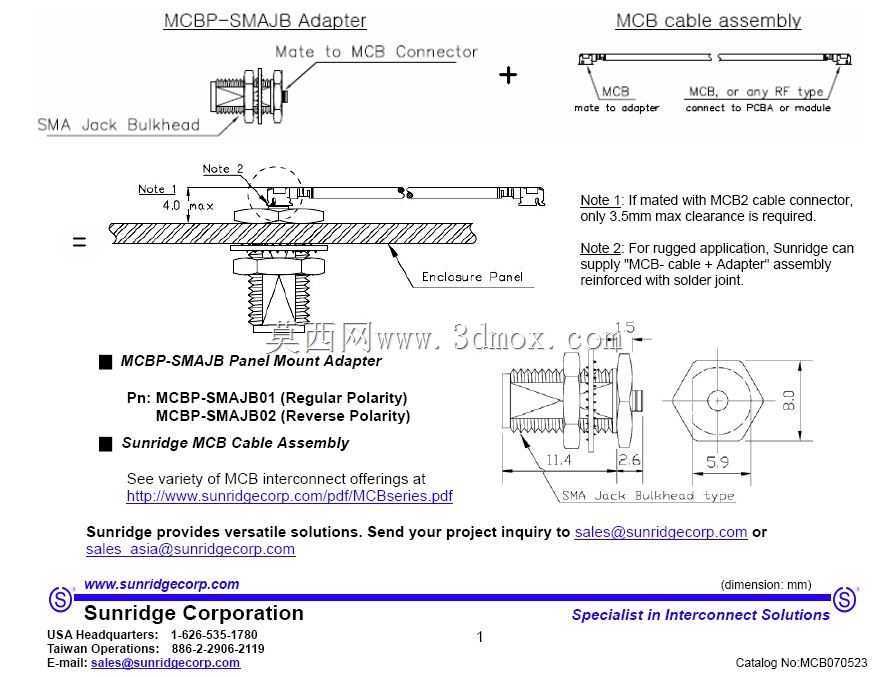

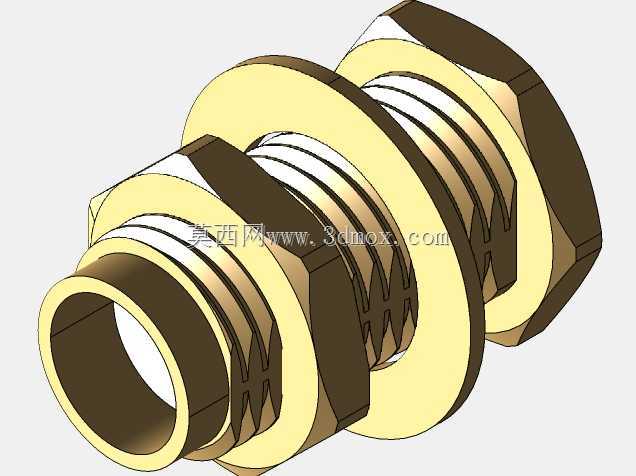

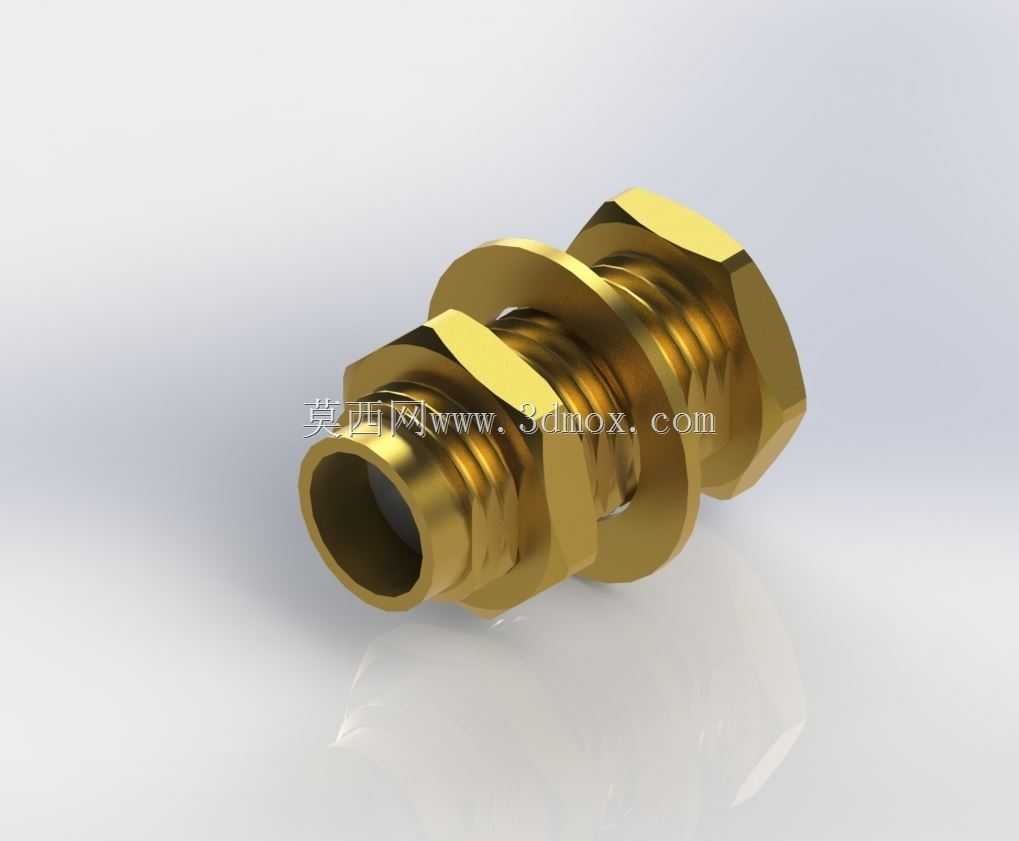

这款隔板式同轴适配接头，核心作用是实现微型同轴电缆端与SMA接口端的射频信号贯通转接，可搭配U.FL及其衍生的AMC、MCB、UMC、MHF等系列微型同轴连接产品使用，适配通讯设备内部射频链路的跨板连接需求。在实际工程应用中，这类接头多用于无线通讯模块、射频测试治具、小型化无线电设备的机箱隔板安装场景，解决不同规格射频接口不匹配、跨隔板走线的信号连通问题，避免线缆直接焊接带来的拆装维护困难、信号一致性差的问题。从功能特性来看，接头采用正常极性内插孔设计，SMA侧可支持最高18GHz的信号传输频率，不过实际链路的频率上限受搭配的微型同轴电缆本身性能限制，选型时需要提前核对两端连接线缆的额定工作频率，避免出现信号衰减超标的问题。设计层面，接头采用穿板安装结构，自带六角锁紧螺母与密封垫片，可固定在设备机箱的隔板开孔上，安装时仅需在隔板上加工对应直径的穿板孔，将接头主体从一侧穿入后在另一侧旋紧锁紧螺母即可完成固定，安装边界清晰，不需要额外设计复杂的固定结构，能大幅简化机箱内部的射频走线布局。接头两端分别对应微型同轴电缆的压接端与SMA内插孔端，压接端可适配对应规格的微型同轴电缆，通过标准压接工艺即可完成线缆端接，SMA端则可与标准SMA公头连接器实现快速插拔对接，兼顾连接可靠性与拆装便捷性。外形上接头主体采用黄铜镀金工艺，既保证射频信号传输的导电性能，也具备足够的结构强度与抗腐蚀能力，六角结构方便使用扳手进行锁紧操作，避免安装时接头跟转损坏内部接触件。在结构建模过程中，需要重点保证两端内插孔的同轴度公差，穿板安装位的台阶尺寸需要与隔板厚度匹配，锁紧螺母的螺纹规格要与接头主体外螺纹一致，接触件的内孔尺寸需要符合对应接口的标准规范，保证对接时的插拔力与接触电阻符合射频传输要求，同时要预留足够的扳手操作空间，避免安装时与周边结构件发生干涉。
