重型模具专用压缩弹簧三维设计作品

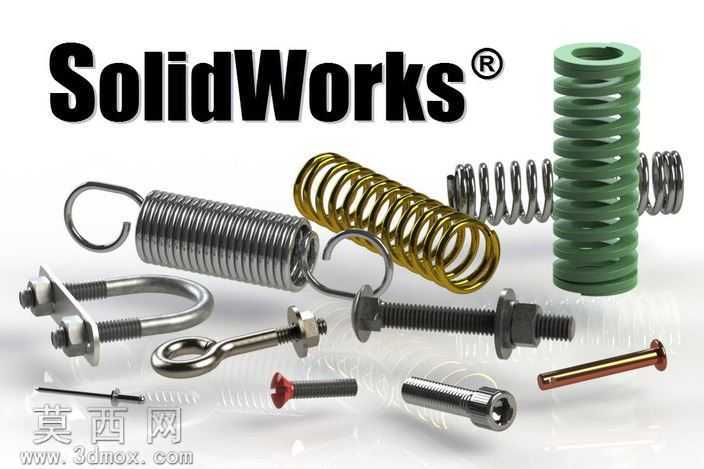

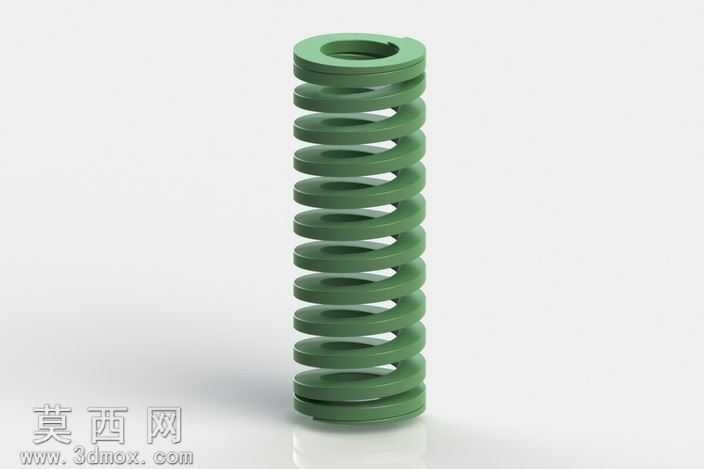

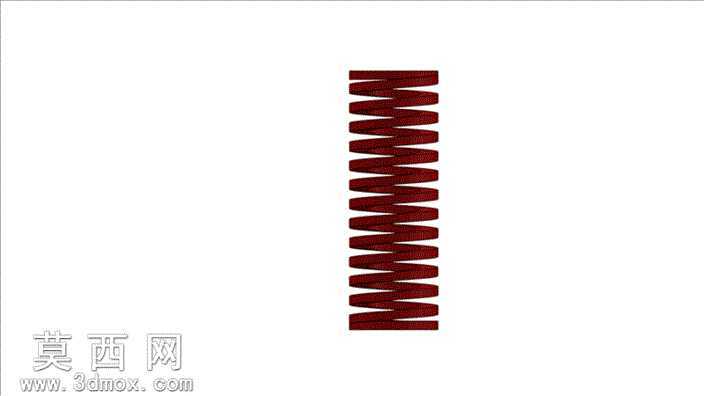

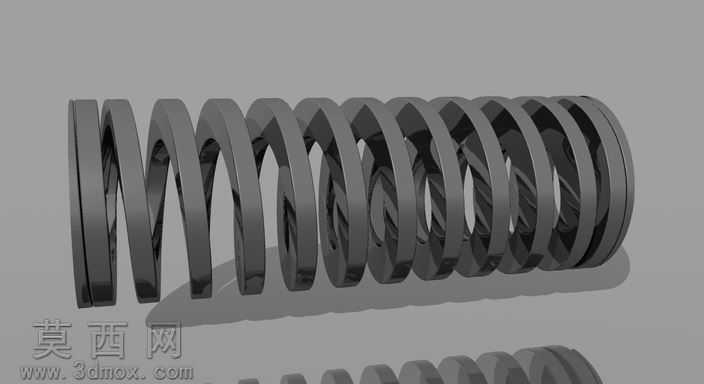

本作品为重型模具配套使用的圆柱螺旋压缩弹簧，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循模具弹簧的行业设计规范，首先通过螺旋线扫描生成弹簧的主体簧圈结构，精准控制螺旋升角、簧丝直径、中径、有效圈数与支撑圈数的参数匹配，确保模型的几何尺寸完全符合重型模具的载荷适配要求。建模阶段对弹簧两端的磨平支撑圈做了精细化处理，将支撑圈的端面打磨至贴合安装基准的平面状态，还原实际生产中弹簧端部的并圈磨平工艺，避免安装后出现偏载、受力不均的问题。材质渲染阶段选用重型模具弹簧常用的合金弹簧钢材质，表面做了均匀的绿色喷塑涂层处理，还原工业重型弹簧的真实外观质感，调整材质的粗糙度、反光度参数，让模型表面呈现出哑光喷塑的细腻质感，同时通过光影渲染突出簧圈之间均匀的节距间隙，清晰展示弹簧的螺旋结构特征。结构设计上重点考量重型工况下的承载能力，通过加粗簧丝直径、匹配合理的圈数间距，保证弹簧在承受大吨位冲压载荷时具备足够的刚度与抗疲劳性能，有效圈数的排布经过反复校核，确保弹簧压缩至极限行程时不会出现圈间碰擦、塑性变形的问题，支撑圈与有效圈之间的过渡段做了平滑处理，减少应力集中风险。设计思路围绕模具冲压场景的实际使用需求展开，摒弃冗余的装饰性结构，完全还原工业重型弹簧的实用化结构特征，建模过程中所有尺寸参数均可根据实际安装需求快速调整，可直接用于模具装配的干涉检查、载荷仿真模拟，也可作为弹簧类零件建模的教学参考案例，帮助学习者掌握圆柱螺旋弹簧的参数化建模方法、工艺结构处理技巧，以及工业金属零件的材质渲染要点，模型的几何精度完全满足机械设计、装配验证、工程出图的使用要求，能够适配各类重型冲压模具、雕刻机工装等需要大载荷弹性复位的机械结构场景。
