多股绞合灵活扭绳电缆三维结构设计

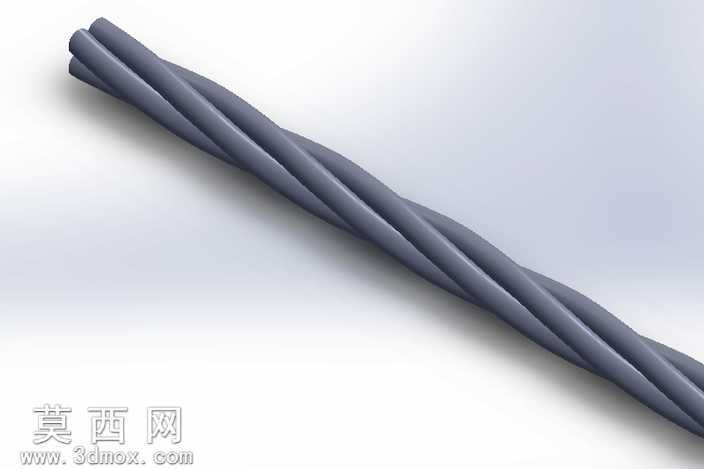

本作品为多股绞合式灵活扭绳电缆的三维参数化建模成果，建模过程围绕柔性绞合构件的结构特性展开，首先梳理扭绳的成型逻辑：该构件由多根等直径的圆柱状绳股沿中心轴线螺旋扭转绞合而成，建模时先确定单根绳股的截面直径、整体扭绳的有效长度、螺旋升角与绞合节距核心参数，通过螺旋线扫描的方式生成单根绳股的基础实体，再通过圆周阵列的方式完成多股绳股的排布，确保每根绳股的螺旋走向完全一致，相邻绳股之间紧密贴合无干涉，还原真实扭绳绞合后各股之间相互挤压贴合的结构状态。材质渲染阶段，针对扭绳电缆的外层包覆特性，赋予模型哑光深灰色的橡塑类材质，调整材质的粗糙度参数模拟橡塑护套的微磨砂质感，设置合理的环境光遮蔽效果，突出绞合结构形成的螺旋状凹凸纹理，让绳股之间的沟槽阴影自然呈现，增强模型的立体感与真实感。结构设计上充分考虑扭绳的柔性使用需求，建模时严格控制各绳股的绞合松紧度参数，既保证多股构件绞合后的整体结构完整性，也还原柔性扭绳可弯曲扭转的结构特性，模型整体结构规整，螺旋线过渡平滑无棱角，绳股两端的截面处理平整，无多余的拉伸畸变或破面问题。设计过程中重点攻克了螺旋扫描路径的参数匹配难点，通过反复调整螺旋线的圈数与导程参数，确保多股绳股绞合后不会出现重叠穿模或者间隙过大的问题，最终呈现的模型完整还原了灵活扭绳电缆的外观形态与结构特征，可用于五金配件结构展示、柔性构件受力模拟、相关产品装配演示等多种场景，模型细节到位，结构逻辑清晰，能够直观展现多股绞合扭绳的成型原理与结构特点。
