弧形互锁式待加工机械连接构件

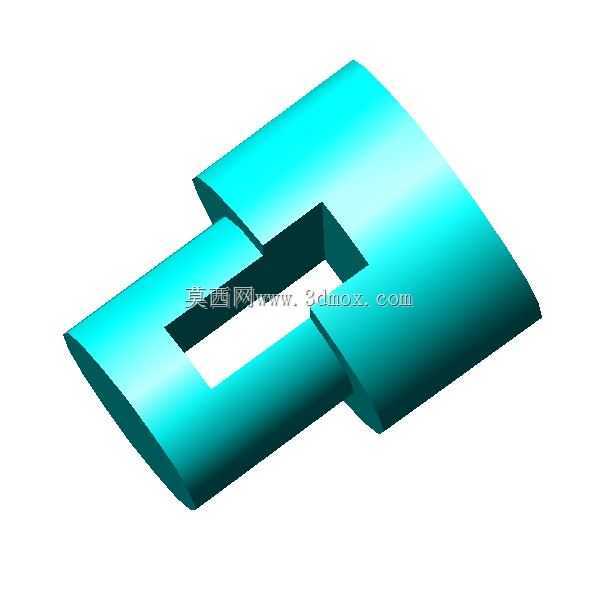

这类弧形互锁结构的构件，常应用在需要快速拼接、无额外紧固件的工装快换场景中，比如小型自动化生产线的工位治具拼接段、轻型输送线的导轨对接模块，也可用于可拆卸式设备防护栏的弧形转角连接位，替代传统的角码加螺栓的连接方式，减少装配时的紧固件数量，降低现场安装的对位难度。从结构设计逻辑来看，该构件采用对称式弧形基体搭配中部矩形镂空的互锁卡槽，两个同规格构件可通过卡槽实现横向插接锁定，弧形外表面能够适配圆弧走向的设备外框或环形工装的拼接需求，避免直角连接带来的棱角干涉，同时中部镂空既可以减轻构件自身重量，也能作为走线孔位容纳设备的信号线缆或小型气路软管，兼顾结构连接与辅助走线的功能。在实际加工建模过程中，需要重点控制弧形面的曲率公差，互锁卡槽的侧壁垂直度要控制在合理范围内，避免插接时出现卡滞或间隙过大的问题，构件的壁厚保持均匀，防止后续CNC加工或注塑成型时出现变形。安装边界方面，该构件的弧形外沿曲率适配常见的40系列铝型材搭建的弧形框架半径，插接后两个构件的拼接面贴合度需满足无明显错位，可承受常规工装框架的横向拉扯力，不需要额外加装定位销即可实现临时固定，若需要长期承重固定，可在镂空位置加装紧定螺钉提升连接可靠性。这类构件的设计思路来源于传统的榫卯结构，结合现代工业设备的快装需求做了适配优化，摒弃了传统榫卯的复杂曲面，采用规则的矩形卡槽与弧形外廓结合，既保留了无紧固件快装的优势，又降低了加工难度，适合批量加工生产，在小型非标设备的快速搭建场景中能够有效缩短装配周期，减少现场装配的工具依赖，作业人员不需要额外携带扳手等工具即可完成框架的拼接组装，后续设备改造拆解时也不会出现紧固件锈死无法拆卸的问题。建模时需要注意卡槽的倒角处理，插接入口处做微小的导入倒角，降低对位难度，弧形面的表面粗糙度根据应用场景调整，用于外观防护类场景时做高光处理，用于内部工装连接时可保留加工刀痕不需要额外抛光，兼顾加工成本与使用需求。
