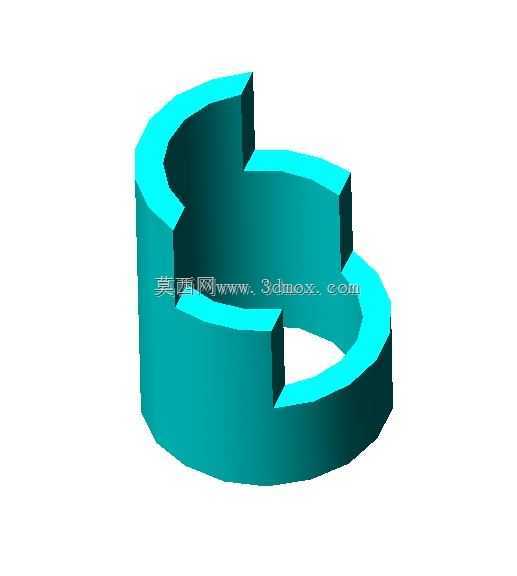

错位缺口环形待加工机械零件结构

这类带错位缺口的环形构件，常见于回转类设备的限位衔接工位，在自动化输送线的分度定位机构、轻工包装设备的间歇传动模组里都能见到类似结构的应用，它的核心作用是在环形回转运动过程中，通过预设的缺口位置完成周向的卡位与动作触发，替代传统的整环配合结构，减少装配时的周向调整工作量。从结构设计逻辑来看，该零件采用等壁厚的环形基体作为主体，上下两层的缺口沿轴向错位排布，这种设计不是随意的造型处理，而是为了匹配双列卡销的联动动作：当上层缺口对准对应卡销时，下层的实体环面刚好托住另一组卡销，下层缺口对位时上层环面完成限位，两组动作交替配合就能实现步进式的周向锁止，不会出现整环结构无法实现的分阶段卡位效果。做结构设计时要注意，这类零件的内外圆柱面的同轴度公差需要控制在IT7级以内，缺口的两个垂直端面要和轴线保持平行，否则卡销嵌入时会出现卡滞、磨损过快的问题。零件的轴向高度要匹配安装工位的腔体深度，外径尺寸不能超出安装座的内孔边界，内径要预留足够的空间穿过配套的芯轴，缺口的宽度要比配套卡销的直径大0.1-0.2mm，既保证卡销能顺利嵌入，又不会因为间隙过大产生传动冲击。实际加工建模时，要先完成基础环形基体的拉伸，再通过两次轴向位置不同的切除操作生成错位缺口，切除时要保证缺口的棱边做0.2mm的倒角处理，避免热处理或者装配时出现应力集中导致的崩边。这类零件一般选用45号钢作为毛坯材料，加工完成后做调质处理提升整体韧性，缺口的配合面可以做高频淬火提升耐磨性能，安装时要保证零件的端面和安装基准面完全贴合，不能出现倾斜，否则回转过程中会出现端面跳动，影响卡位精度。在设备维护场景中，这类零件的磨损主要集中在缺口的受力端面，建模时预留好磨损后的修磨余量，能大幅延长零件的整体使用寿命，不需要因为局部磨损就更换整个构件。
