工业锚固用异形吊拉连接锚固件结构

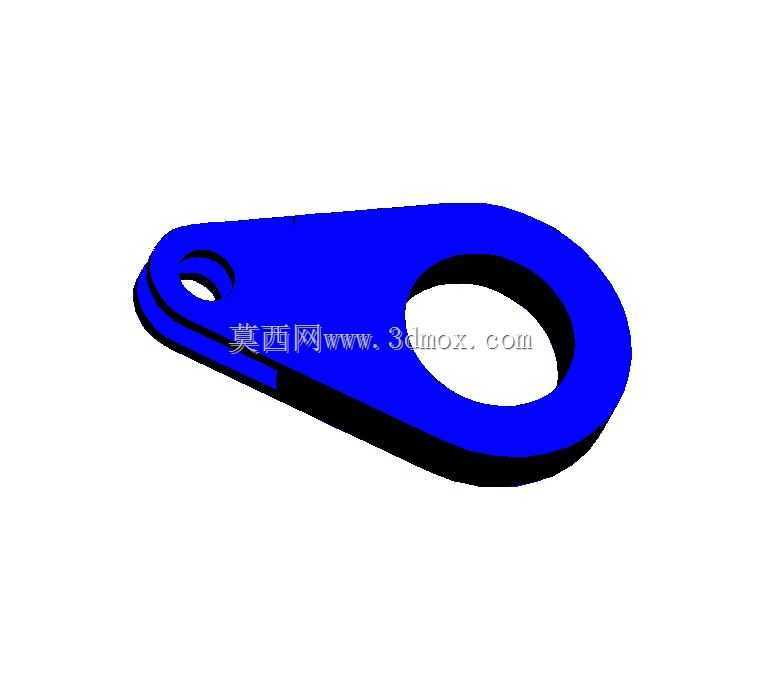

这类异形锚固件常应用在重型设备机架固定、管线支吊、工装夹具定位等场景中，核心作用是通过自身的结构形态，将被连接部件的载荷平稳传递到锚固基础或者配套的牵拉构件上，避免连接位置出现应力集中导致的部件变形或者连接失效。从结构设计逻辑来看，该部件采用了非对称的异形板状构型，大端设置的大尺寸通孔是核心承载孔，用于穿入锚固螺栓或者连接销轴，孔周做了等宽的环形实体加厚区域，保证孔壁在承受径向挤压、轴向拉拽载荷时，有足够的截面面积抵抗剪切与挤压变形，不会出现孔口撕裂的问题。小端设置的小孔是辅助连接位，可用于穿装防脱销、牵拉细钢索或者安装定位锁片，避免主连接位出现松脱时部件直接掉落，起到二次防护的作用。部件整体轮廓做了平滑的圆弧过渡，没有尖锐的直角转角，一方面是为了降低热处理或者冲压成型过程中的应力集中风险，另一方面也能避免安装过程中尖锐边角划伤操作人员或者配套的密封件、线缆等附属部件。从安装边界来看，该锚固件属于薄型板状构件，厚度方向尺寸紧凑，可适配狭窄的安装间隙，不需要预留过大的操作空间；大端孔的中心到小端孔的中心距是核心安装尺寸，选型时需要匹配被连接件的孔位间距，同时大端的外圆直径要小于安装位的沉槽尺寸，保证锚固件安装后不会与周边的结构件发生运动干涉。实际应用中，这类锚固件通常会配合平垫、弹垫或者防松螺母使用，当用于动态载荷场景比如设备振动段的管线锚固时，还会在两个连接面之间加装橡胶减震垫，吸收振动冲击，避免锚固件长期受交变载荷出现疲劳断裂。建模过程中需要重点关注两个孔的同轴度、孔壁与板面的垂直度，以及外轮廓的圆弧相切连续性，这些尺寸公差会直接影响现场安装的顺畅度，以及后续承载时的应力分布均匀性，如果孔位偏差过大，会导致安装时螺栓强行穿入，产生附加的装配应力，大幅降低部件的实际承载能力。
