金属加工用孔中心定位找正工具

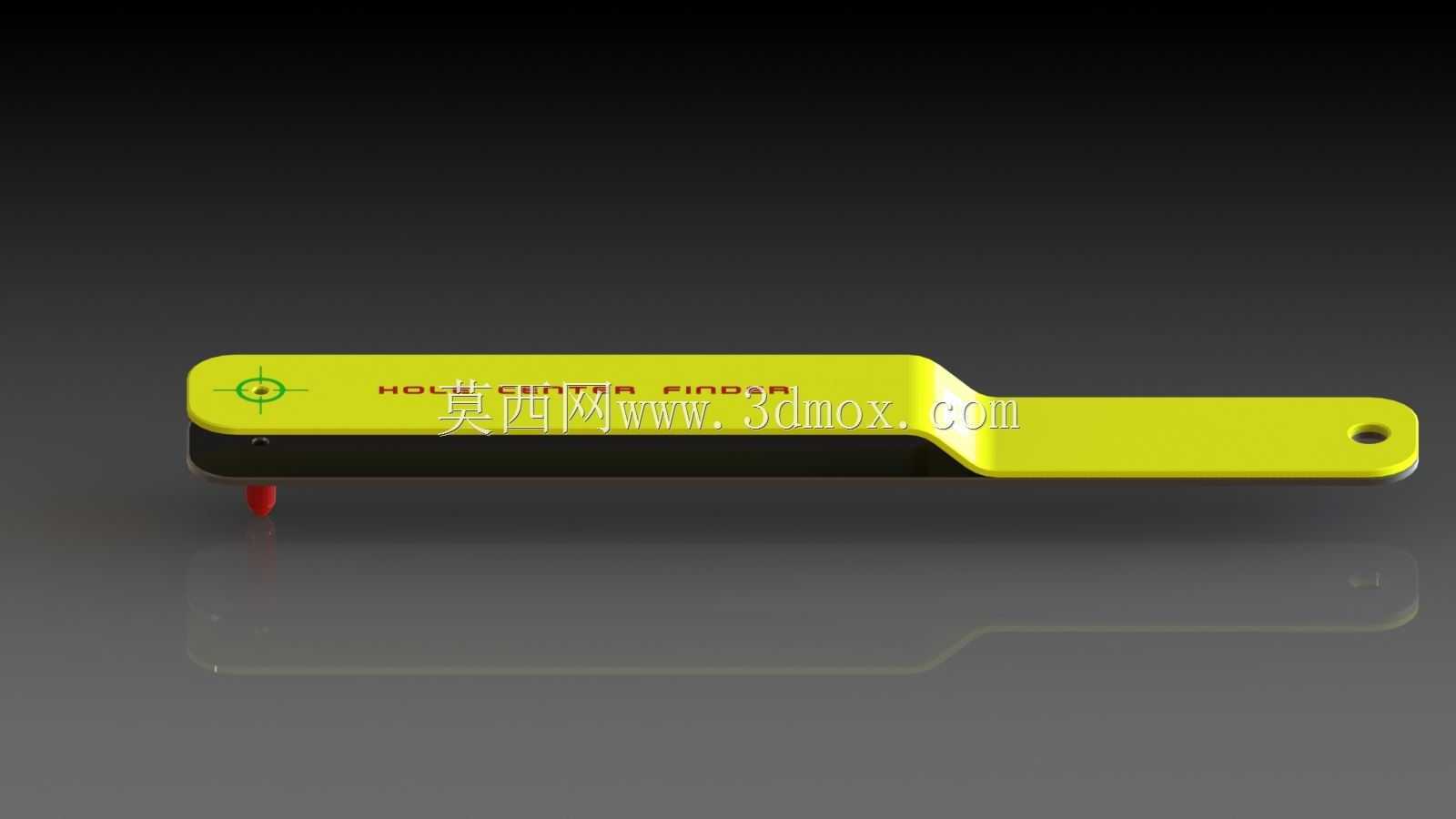

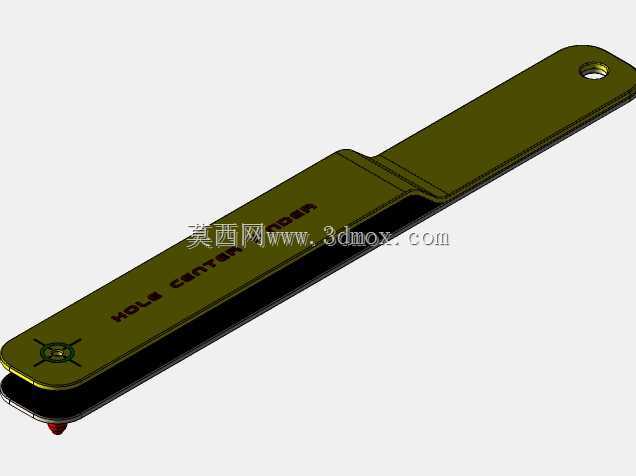

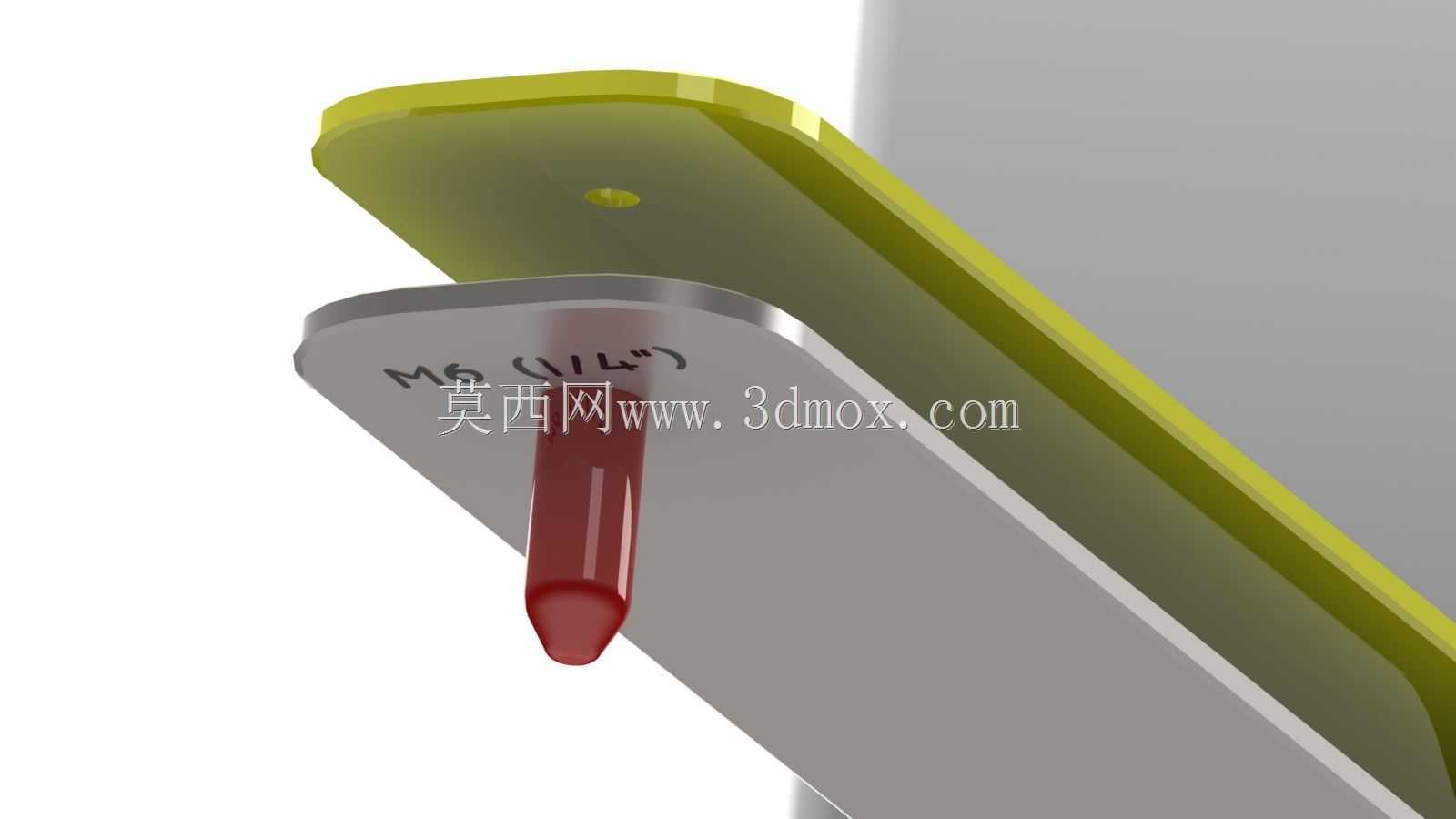

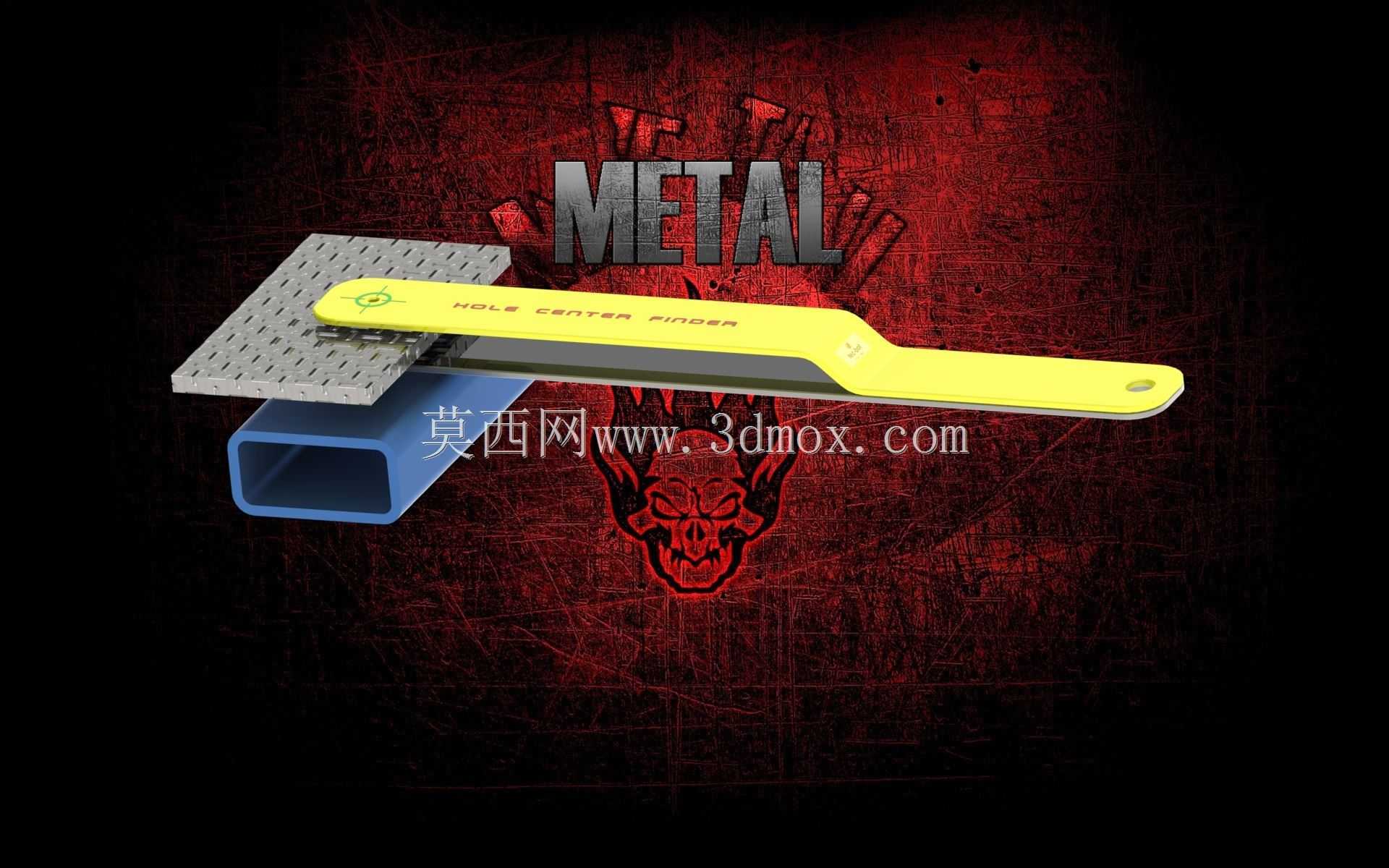

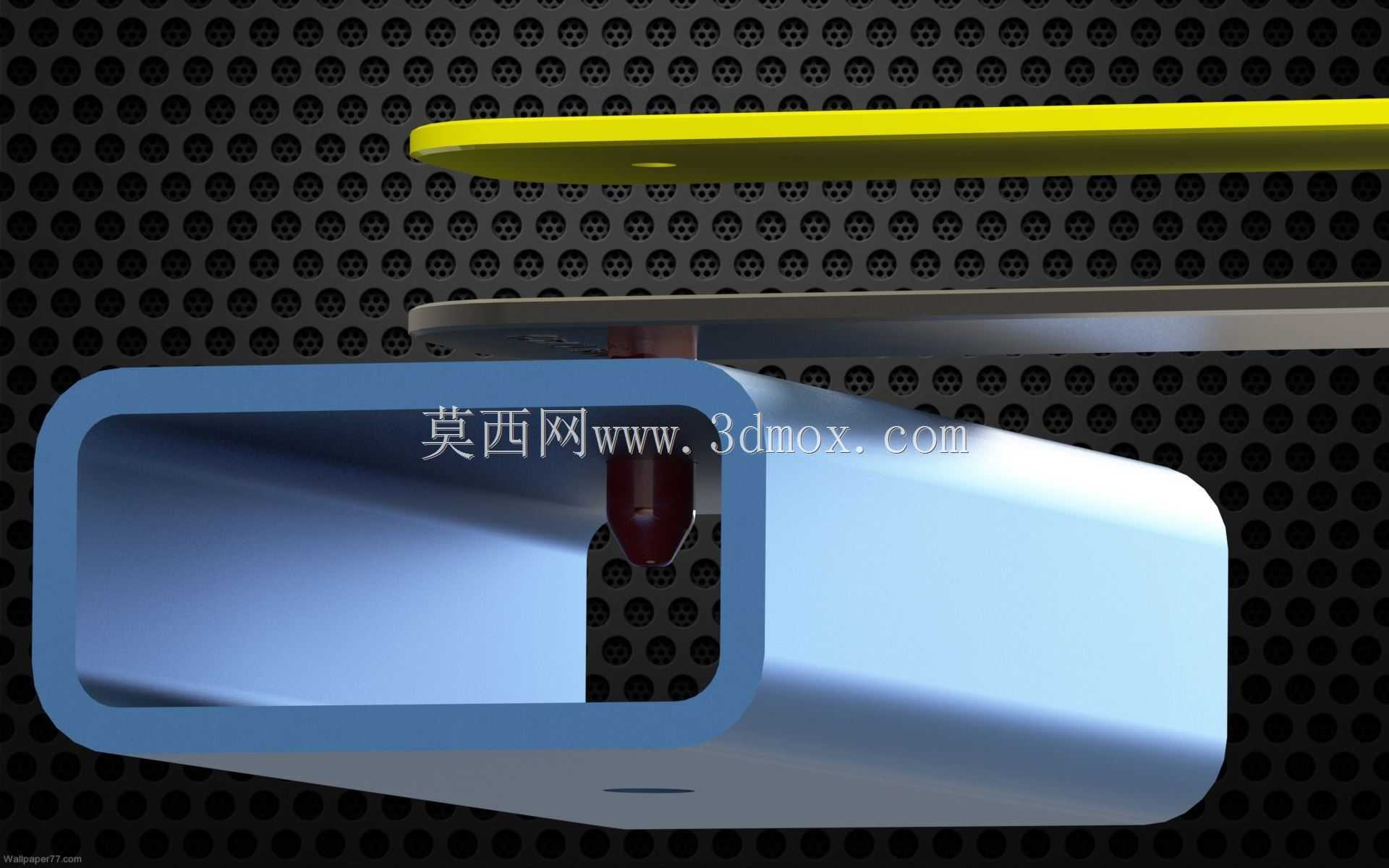

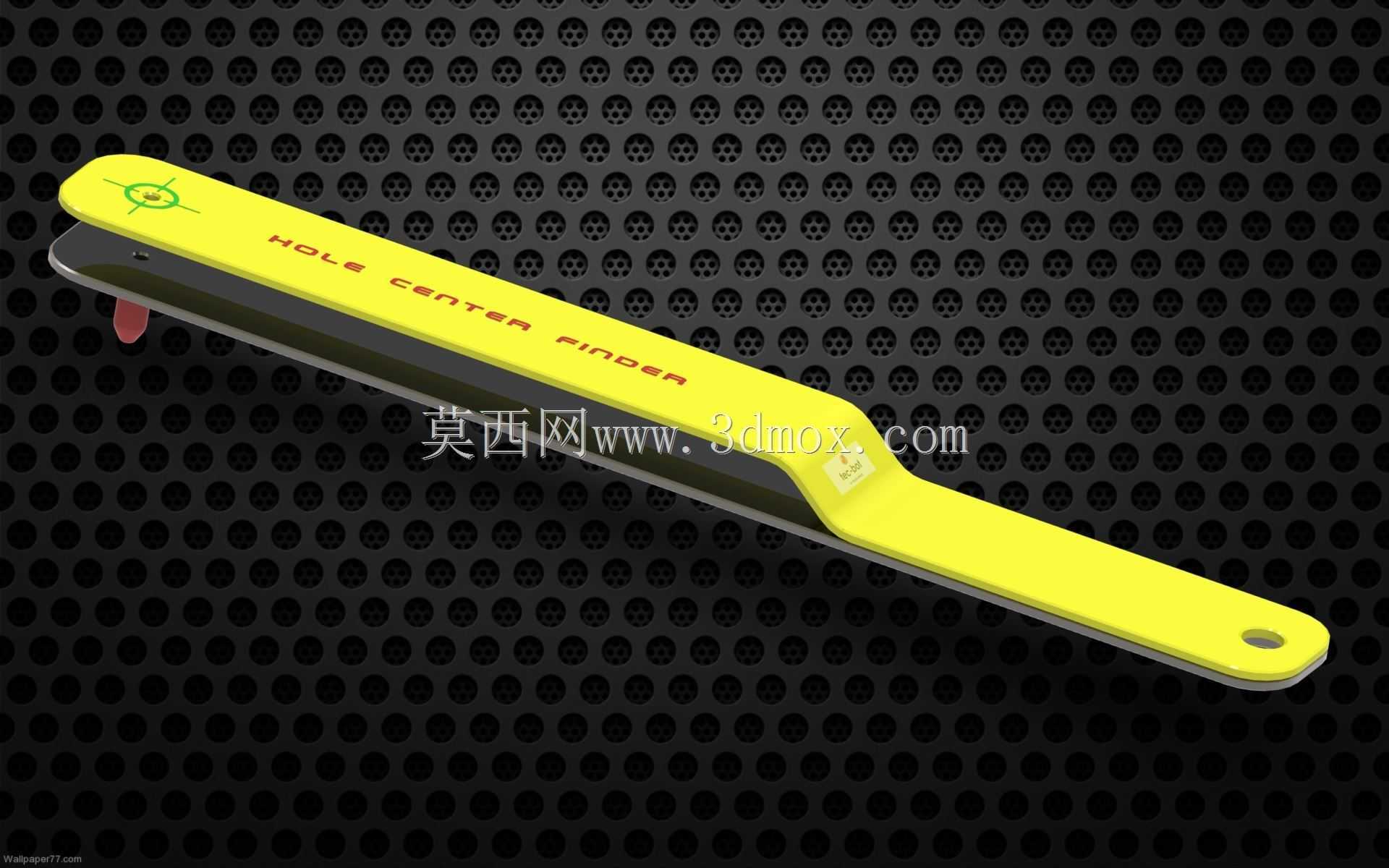

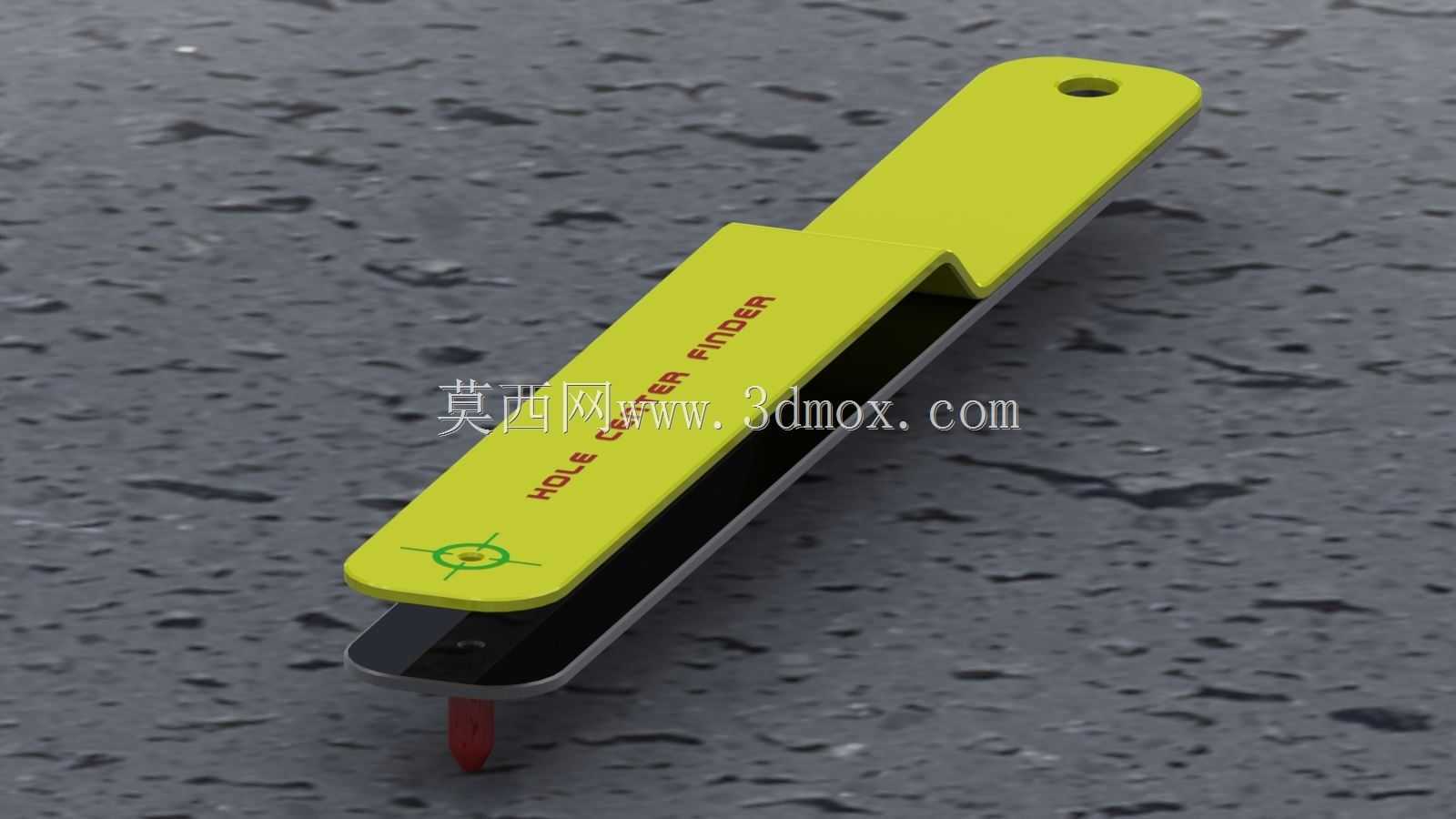

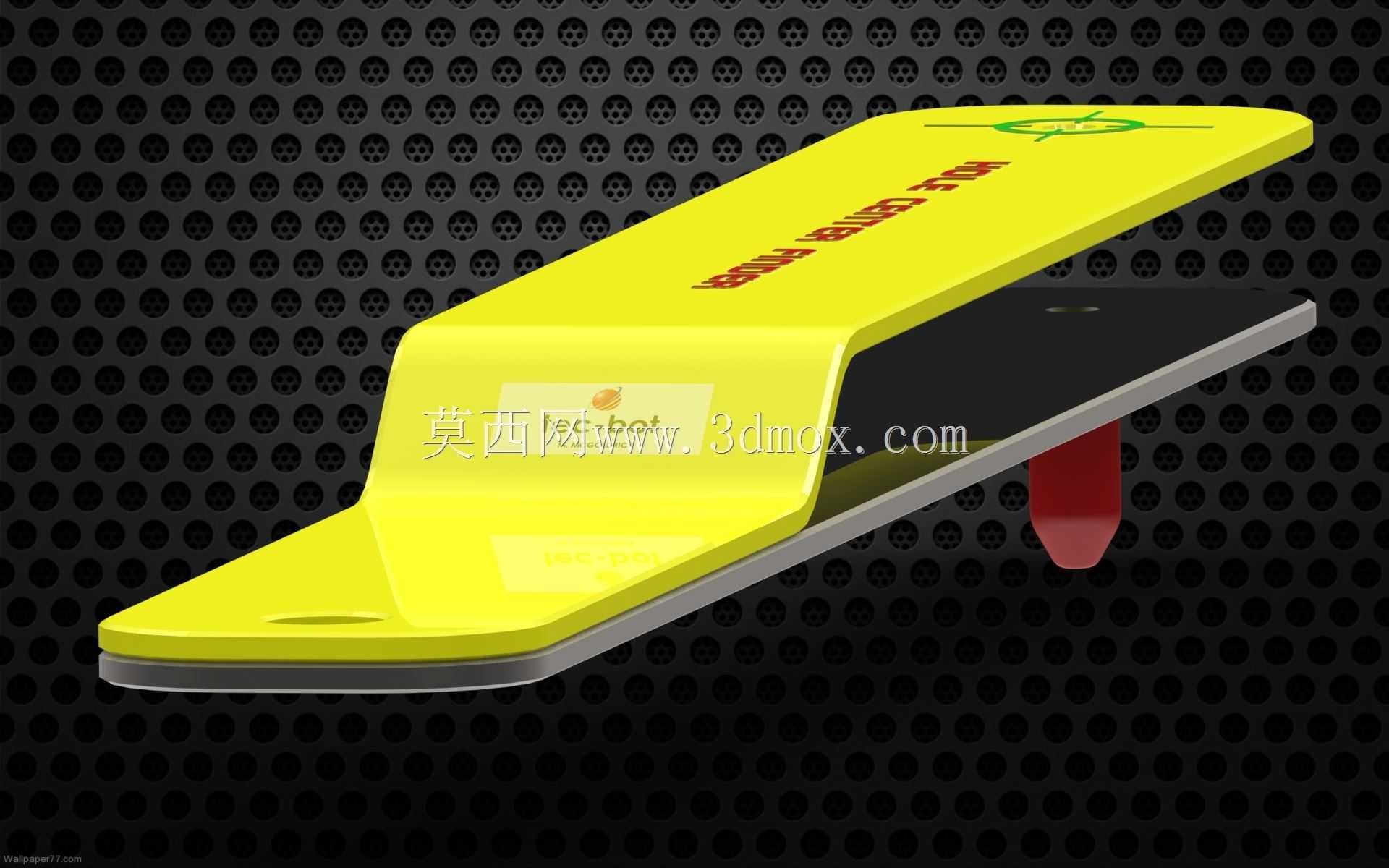

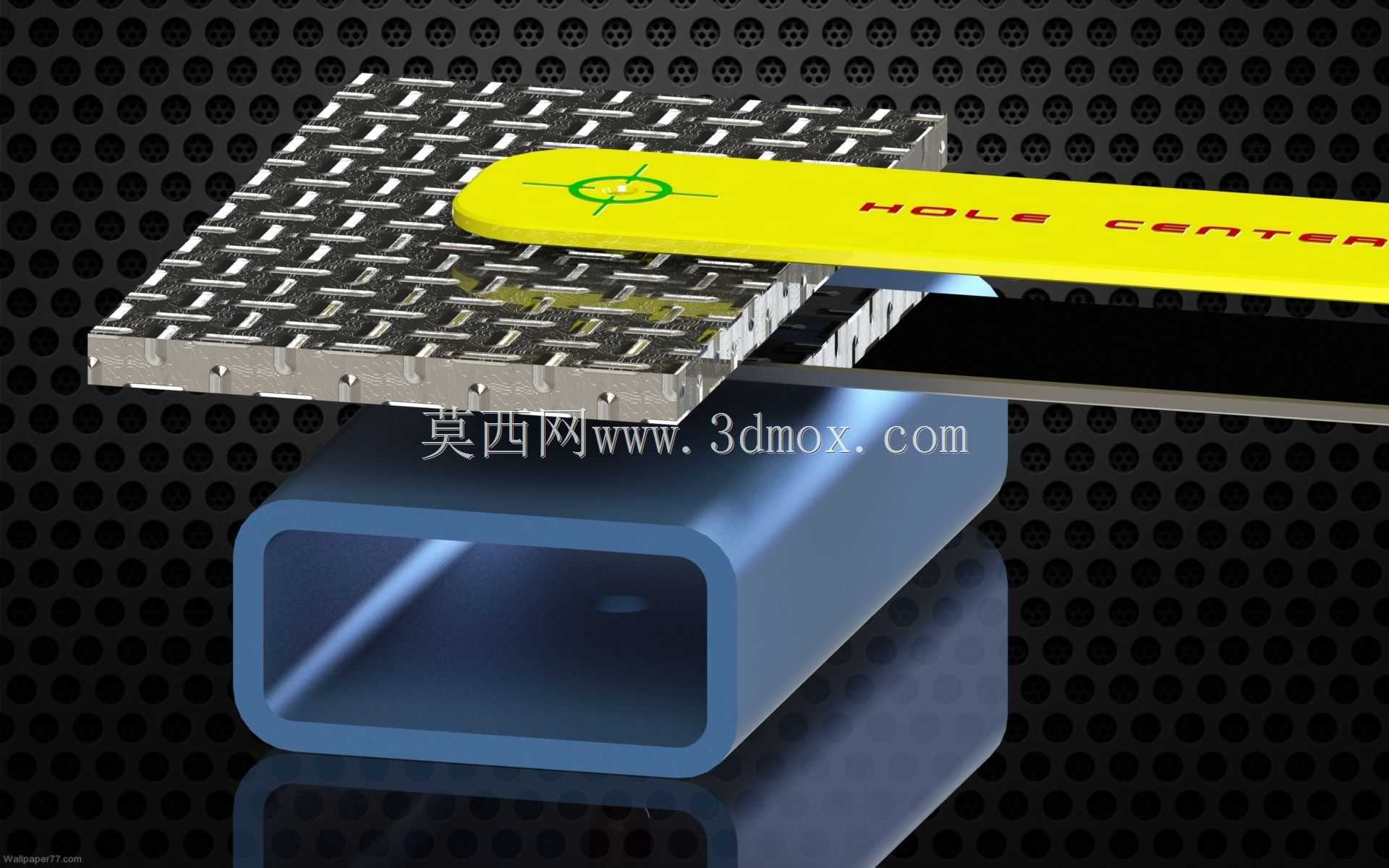

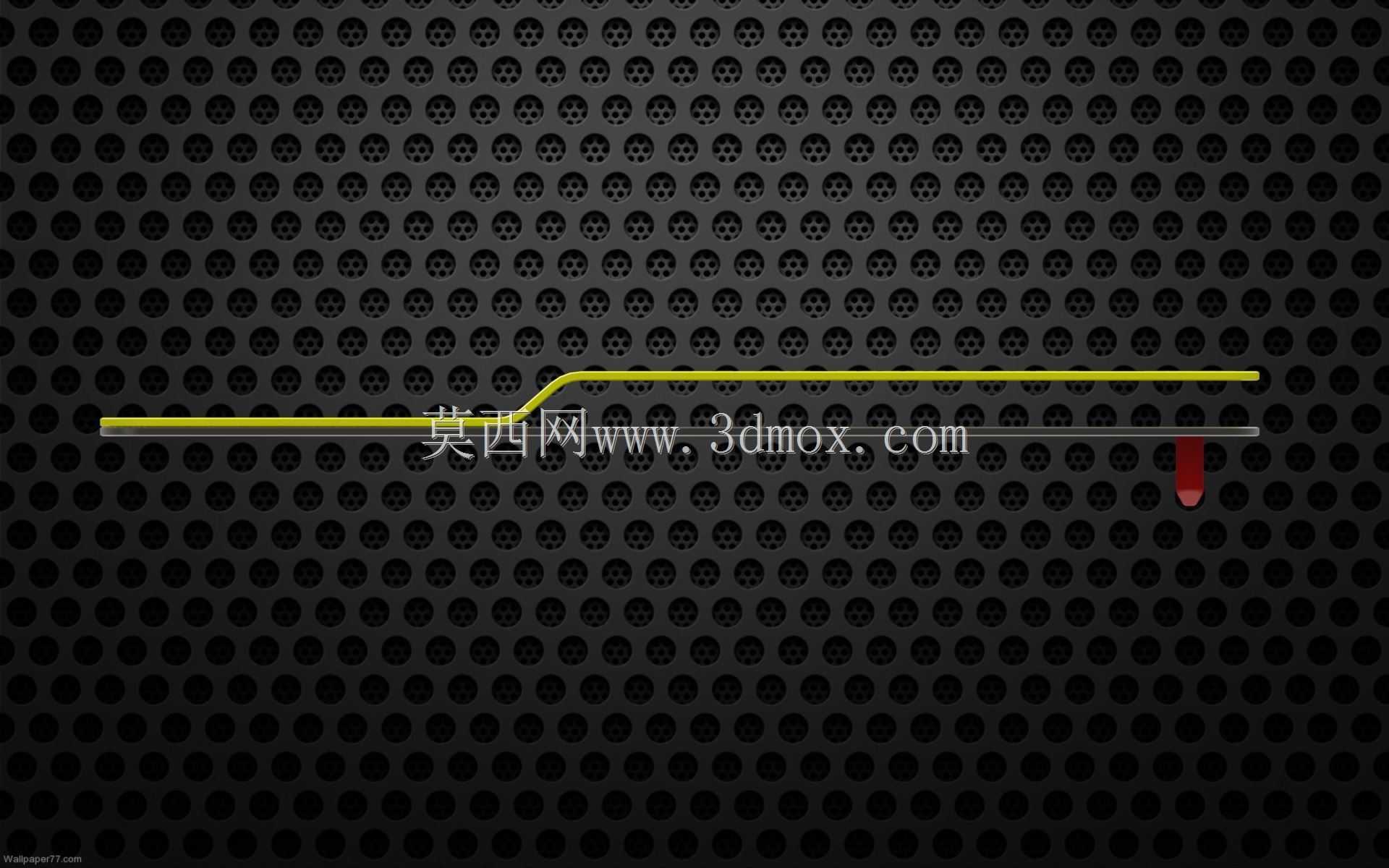

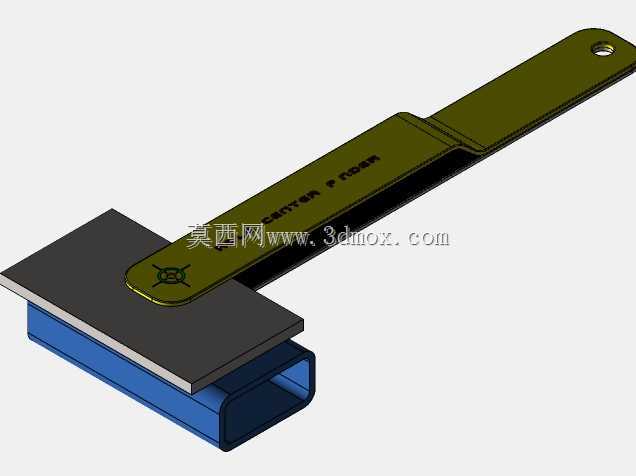

在单件小批量金属加工、设备现场维修、钣金拼接作业场景中，经常会遇到两层叠合工件需要对齐钻孔、却无法直接从背侧引孔的工况，这类作业如果靠钢尺测量找点，很容易出现孔位偏移，导致后续螺栓、铆钉穿装受阻，甚至需要扩孔修正破坏工件原有强度。这款孔中心定位工具就是针对这类现场作业痛点设计的手动辅助工装，整体采用双层叠片式结构，主体可选用2mm厚度的钢板、废旧钢尺或者硬质工程塑料制作，两层片体一端通过铆接、焊接或者胶带粘接的方式形成可开合的铰接结构，非铰接端预留挂孔方便作业后悬挂收纳。工具的核心功能是实现盲面对位的孔中心快速标记，使用时先将下层刀片伸入待对位的下层工件已有孔位内，依靠片体自身的弹性或者附加的定位销卡入孔壁，让下层片体与已有孔的中心自动对齐，此时上层片体贴合在待钻孔的上层工件表面，片体端部预制的导向孔正好对准下层已有孔的中心位置，作业人员只需要用样冲、钻头或者记号笔通过上层导向孔在上层工件表面做出标记，移开工具后就可以直接在标记位置钻孔，完全规避了传统钢尺测量找点的视差误差，也不需要反复测量核对尺寸，能大幅缩短叠层工件对位钻孔的作业时间。从设计思路上看，这款工具没有采用复杂的调节机构，完全依靠铰接片体的自适应贴合能力适配不同厚度的叠化工件，只要下层工件的已有孔直径能容纳下层片体伸入，就可以完成定位作业，不需要针对不同孔径更换配套定位头，现场使用的适配性极强。工具整体外形为长条状，总长度控制在200mm左右，宽度15mm，闭合状态下整体厚度不超过5mm，能够伸入狭窄的设备缝隙内完成对位作业，铰接端的转动间隙控制在0.1mm以内，避免片体晃动带来的定位误差，上层片体的导向孔直径统一为3mm，既可以适配记号笔笔尖插入，也可以直接作为中心钻的导向套使用，导向孔边缘做倒角处理，避免钻头钻入时刮蹭孔壁导致位置偏移。日常在钣金维修、钢结构现场拼接、五金件改装这类没有专用数控钻孔设备的作业场景中，这款工具可以替代昂贵的光学对位设备，普通作业人员不需要经过专门培训就可以快速上手，找正精度可以控制在0.2mm以内，完全满足普通螺栓连接、铆钉连接的孔位精度要求，相比传统的划线找正方式，作业效率可以提升60%以上，也能减少因孔位偏差导致的工件报废问题。
