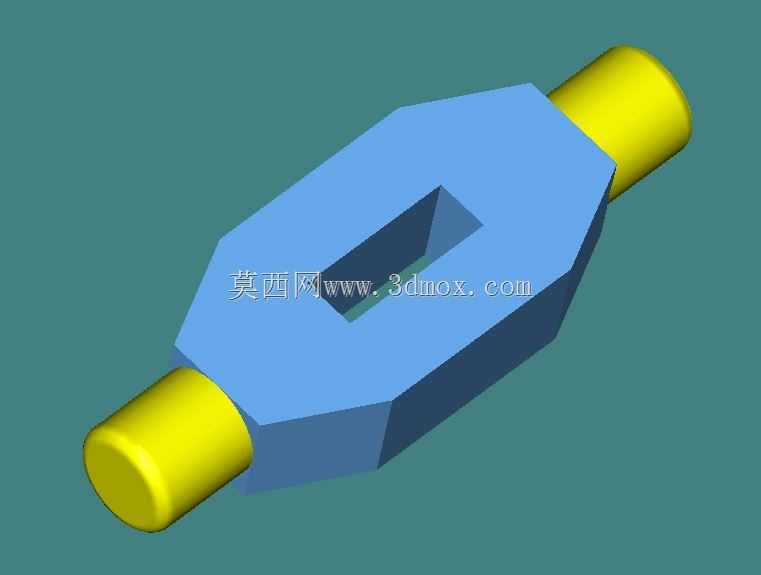

带双侧圆柱轴的八边形连接块结构

这类带双侧圆柱轴的八边形连接构件，常应用在轻载传动链路、手动工装夹具以及小型输送设备的铰接点位上，承担扭矩传递、部件铰接联动的作用，区别于常规的方形连接块，八边形的棱边做了斜切处理，能在安装空间受限的场景下减少边角与周边构件的干涉，同时中部开设的通槽可用于穿装锁止件、调节垫片或是联动拨杆，适配不同安装间距下的位置调整需求。从结构设计逻辑来看，两侧伸出的圆柱轴为同轴设计，加工时需保证两轴的同轴度公差控制在0.02mm以内，避免装配后出现转动卡滞、偏磨的问题，轴段的直径与安装位的轴承孔、铰接孔采用间隙配合，配合公差选H7/g6即可满足手动调节或是低速转动的使用需求，无需过高的加工精度就能保证运转顺滑。八边形主体的厚度根据实际承载需求设定，常规工况下主体厚度比轴段直径大2-3mm即可保证足够的结构强度，避免受力后出现主体变形、轴根断裂的问题，中部通槽的宽度需匹配穿装的锁止螺栓或是拨杆直径，槽的长度预留3-5mm的调节余量，方便安装时调整构件的相对位置。在实际设备装配场景中，这类构件的安装边界需要重点考量，两侧轴段的伸出长度需匹配安装座的厚度，轴端可加装卡簧槽或是径向销孔实现轴向定位，防止运转过程中轴段从安装孔内窜出，八边形主体的外接圆直径要小于安装位的避让空间尺寸，避免构件转动时棱边剐蹭周边的管线或是其他结构件。设计建模过程中，轴段与主体的衔接位置做了微小的圆角过渡，避免应力集中导致的疲劳断裂，尤其是在频繁往复转动的使用场景下，圆角过渡能大幅提升构件的使用寿命，不需要额外做加强筋结构就能满足轻载工况的强度要求，整体结构简洁，加工时可直接采用方料铣削成型，加工工序少，量产成本较低，适配多类小型机械设备的铰接、传动点位使用，也可作为非标工装的定制连接构件，根据实际负载调整各部分尺寸参数即可快速适配不同的使用需求。
