带对位卡槽的阶梯轴类加工零件结构

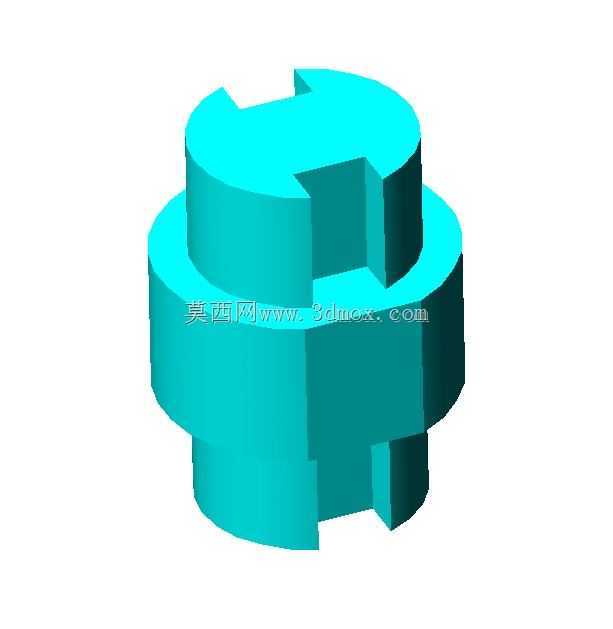

该零件属于回转类机加工配合件，整体采用三段同轴阶梯圆柱结构，上下两段圆柱直径一致，中间段圆柱直径大于上下段，形成双侧环形定位台阶面，可在装配时实现轴向位置的硬限位，避免装配过程中出现轴向窜动超差的问题。零件上下两端的圆柱面上均对称开设了通槽结构，槽口方向沿零件轴向贯通，槽型为直壁矩形槽，这类槽结构主要用于周向扭矩传递，装配时可与配套构件上的凸键配合，替代普通平键实现周向固定，相比单独加装平键的连接形式，该一体式槽结构减少了装配零件数量，也消除了键连接带来的间隙累积问题，更适合小空间紧凑装配场景。从实际应用场景来看，这类零件常出现在小型传动模组、轻工自动化设备的动力传递节点中，也可作为工装夹具的定位销轴使用，中间的大直径台阶面可作为装配基准面，在安装时直接贴合对应构件的安装端面，无需额外调整轴向尺寸，能有效降低现场装配的调校工作量。设计过程中，三段圆柱的同轴度公差需要重点控制，若同轴度超差，装配后会出现转动卡滞、传动偏摆的问题，上下端的卡槽对称度也需要匹配配合件的凸键尺寸，槽宽公差一般取H7级别，既保证装配时能顺利插入，又能控制周向配合间隙在合理范围内，避免正反转切换时出现冲击异响。零件的安装边界以中间大直径圆柱的外圆为最大径向尺寸，装配时需要预留对应直径的安装避让空间，轴向安装长度为三段圆柱的总高度，上下端伸出的圆柱段分别插入对应配合件的安装孔内，通过卡槽实现扭矩传递，中间台阶面承担轴向定位作用，整体结构没有复杂曲面，全部采用车削加铣槽的常规机加工工艺即可完成生产，加工成本较低，适合小批量定制加工场景。在实际选型使用时，需要注意配合件的安装孔深度要匹配上下段圆柱的伸出长度，避免出现装配不到位的问题，同时卡槽的受力面需要做去毛刺处理，防止装配时刮伤配合件的接触面，长期交变载荷工况下使用时，可对槽口根部做微小倒角处理，降低应力集中系数，提升零件的疲劳使用寿命。
