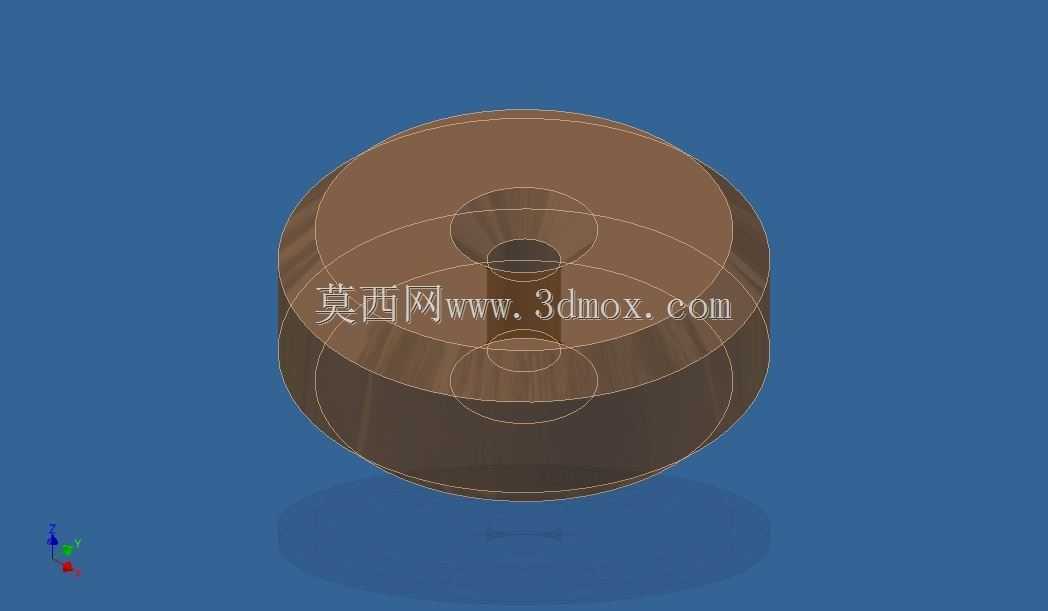

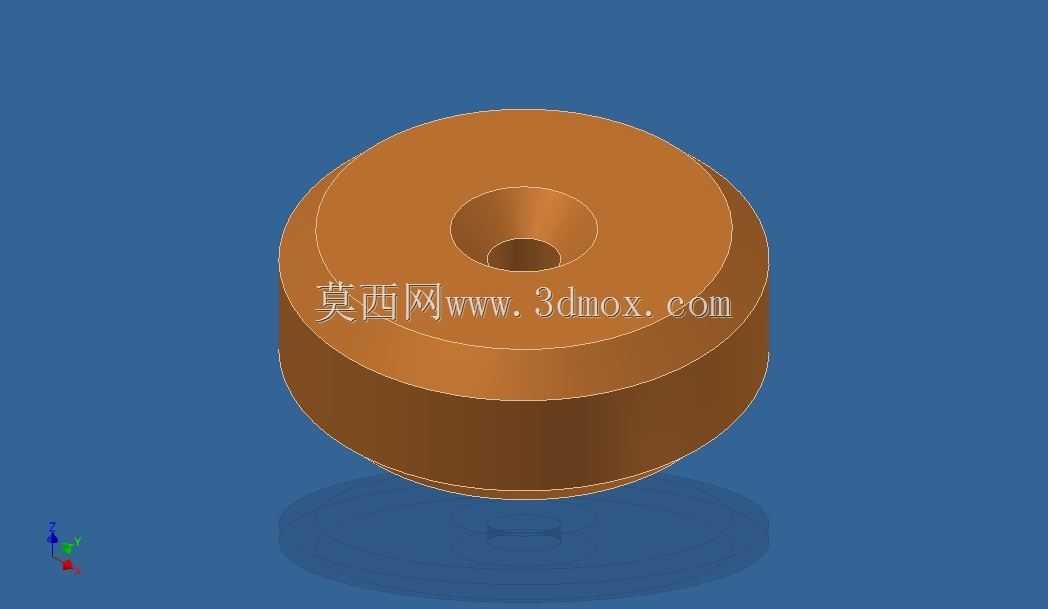

带沉孔中心定位圆形压合垫块结构

这类带中心沉孔的圆形垫块，在工装夹具、小型装配工位、轻载冲压辅助工位里的应用占比不低，很多时候它承担的是分散压合应力、给紧固件提供平整承压面的作用，不少做小型自动化装配线的结构工程师，在设计压头对位结构的时候，都会优先考虑这类结构的零件，避免紧固件直接压合在薄壁工件表面造成压痕或者局部变形。从结构设计逻辑来看，整体采用同轴回转体构型，外圆做了上端倒角过渡，既可以减少装配过程中边缘剐蹭工件的概率，也能在压合对位时起到一定的导入作用，避免硬对位造成的零件磕碰。中心的沉孔采用锥面过渡到直孔的设计，锥面段可以适配沉头螺钉的头部锥面，保证螺钉锁紧后头部完全沉入垫块端面以下，不会突出表面影响压合平面的平面度，直孔段的尺寸需要匹配对应规格的螺杆外径，保留合理的安装间隙，既不能间隙过大造成锁紧后垫块偏移，也不能间隙过小导致装配时螺杆穿入困难。这类垫块的厚度设计需要结合实际压合行程来确定，要保证在最大压合行程下，垫块有足够的承压强度，不会因为长期反复受压产生塑性变形，外圆尺寸则需要根据承压面的受力范围来设定，要完全覆盖工件的被压区域，保证压合力均匀传递到工件表面，避免局部应力集中造成工件损坏。安装边界上，这类零件的下端面为完全平整的贴合面，加工时需要保证端面与中心孔的垂直度，避免锁紧后垫块出现倾斜，导致压合面受力不均，上端面的沉孔深度需要严格控制，要保证沉头螺钉锁紧后，螺钉头部的最高处低于垫块上端面至少0.2毫米，防止螺钉头部突出刮碰压头或者其他运动部件。在实际使用场景里，这类垫块常搭配内六角沉头螺钉使用，固定在夹具基板或者压头端部，作为软质工件装配时的承压缓冲件，也可以用在薄板件的定位支撑工位，替代一体式的支撑凸台，降低夹具的加工成本，磨损后可以单独更换，不需要整体返修夹具基体，后期维护的成本更低。设计这类零件的时候，还要考虑材料的选型，如果是用于普通压合工位，采用45号钢调质处理即可满足强度要求，如果是用于需要频繁接触工件、要求耐磨的工位，可以在端面做淬火处理，或者选用轴承钢材质加工，提升零件的使用寿命，表面粗糙度方面，上下两个贴合面的粗糙度需要控制在Ra1.6以内，减少装配时的贴合间隙，保证压合精度，外圆和倒角的粗糙度可以适当放宽到Ra3.2，不影响实际使用性能。
