镀镉钢制带孔L型防松锁销结构

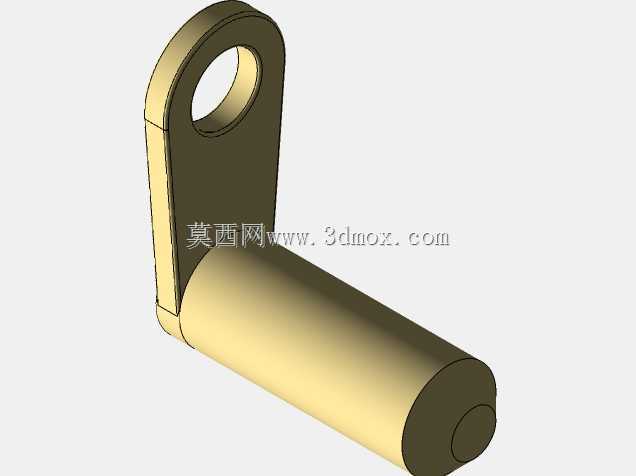

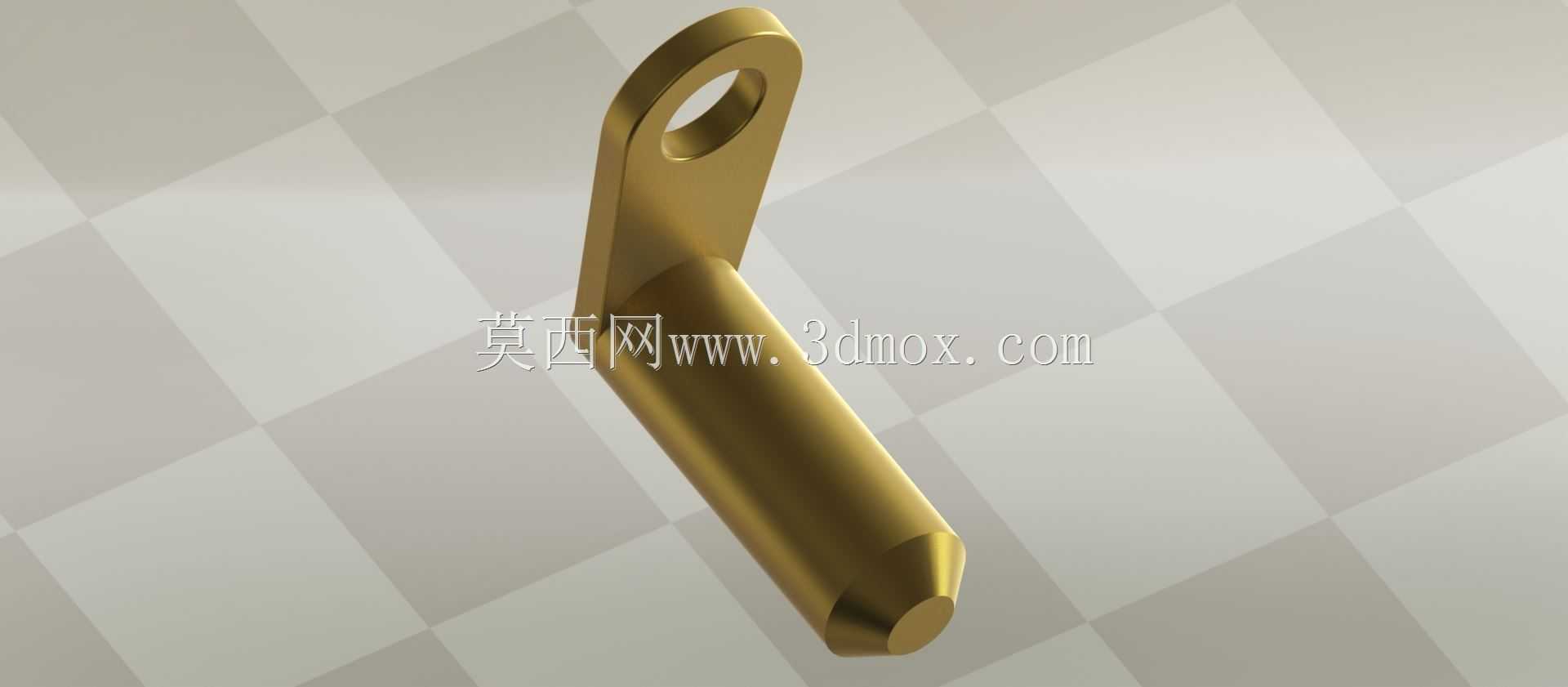

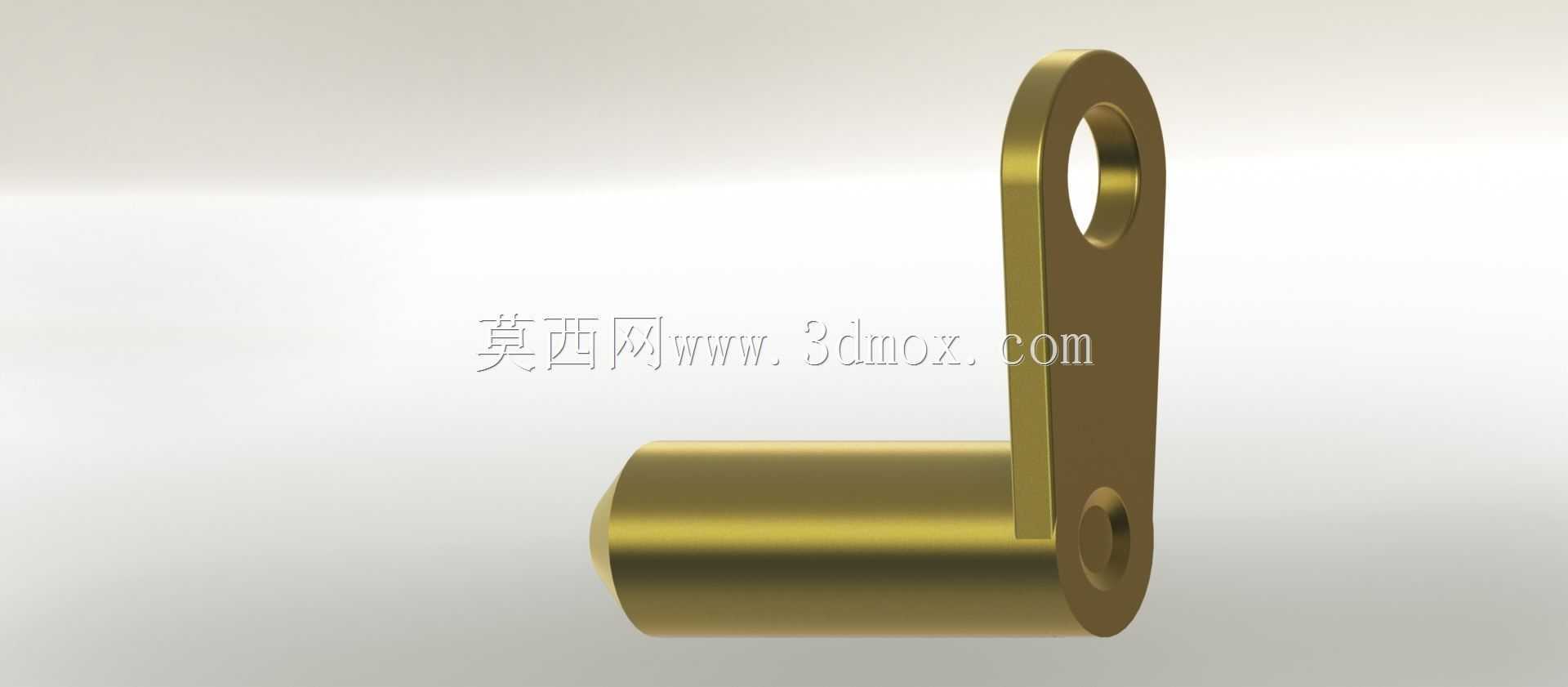

在各类存在持续振动载荷的工业设备中，紧固件的松脱始终是影响设备运行可靠性的核心隐患之一，这款镀镉钢制锁销正是针对这类场景开发的专用锁紧构件。从结构设计来看，整体采用L型构型，长段为导向插入的销体，端部做了倒角处理，能够在装配时快速对准安装孔位，避免硬插造成的孔壁刮伤或是销体端部变形，短段为带辅助安装孔的限位臂，安装完成后限位臂会贴合在安装基座的侧面，阻止锁销发生周向转动，同时辅助孔可穿入M12规格的紧固件，将锁销的限位臂与基座牢牢固定，从根源上避免设备运行过程中因为振动、冲击导致锁销轴向窜动甚至脱出的问题。

从实际应用场景来看，这类锁销常被用在工程机械的铰接部位、农业设备的传动连接节点、重型输送线的定位工位，以及需要频繁拆装检修的工装夹具上——相比普通的圆柱销或是开口销，它的锁紧可靠性更高，不需要额外搭配防松垫片或是钢丝限位，单一部件就能完成定位与防松的双重功能，能够大幅减少设备日常运维的紧固件检查工作量。设计过程中，销体的直径公差严格按照间隙配合的公差带选取，既保证插入时的顺畅度，又不会因为配合间隙过大导致连接部位出现旷量，传递载荷时产生额外的冲击噪音；限位臂的厚度经过强度校核，能够承受设备运行时传递到锁销上的横向剪切力，不会因为长期受载出现臂部弯曲变形，导致锁销移位。

镀镉的表面处理则是针对户外作业或是潮湿工况做的适配，相比普通发黑处理的钢制件，它的盐雾耐受能力更强，在多粉尘、高湿度甚至有轻度腐蚀介质的作业环境下，也不会轻易出现锈蚀卡死的问题，后期检修拆卸时不需要额外做除锈渗透处理，能够大幅缩短设备的停机维护时间。安装边界上，需要提前在基座对应位置加工与销体直径匹配的安装通孔，同时在限位臂贴合的基座平面预留M12螺纹孔，螺纹孔的位置需要与锁销限位臂上的辅助孔同轴度控制在合理范围内，避免安装时紧固件出现别劲的情况；销体插入安装孔后，需要确认限位臂完全贴合基座平面后再拧紧紧固件，禁止在限位臂悬空的状态下强行锁紧固定件，否则会导致限位臂受弯产生预应力，长期运行下出现断裂风险。

从建模逻辑来看，这款锁销的特征构建完全遵循机械加工的工艺顺序，先通过拉伸做出L型的基础实体，再对销体端部做倒角切除，之后在限位臂上切除出辅助安装孔，最后添加表面处理对应的外观属性，建模过程中所有的倒角尺寸、孔位公差都符合实际机械加工的工艺要求，没有出现无法加工的异形特征，结构工程师在做整机装配时，可以直接调用该模型完成虚拟装配，提前校验安装空间是否存在干涉，不需要再对模型做工艺性修正。
