哈雷戴维森V型双缸DynaEvo发动机模型

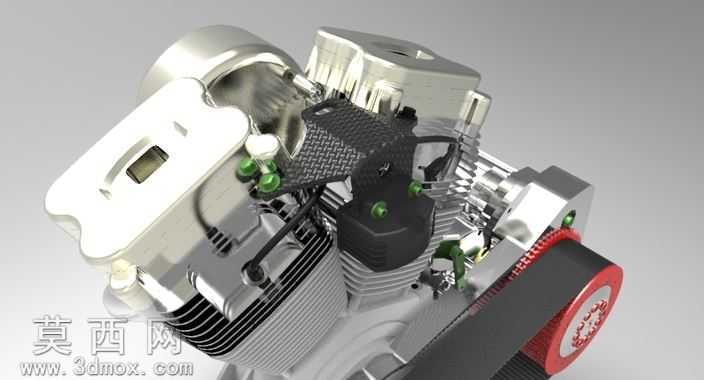

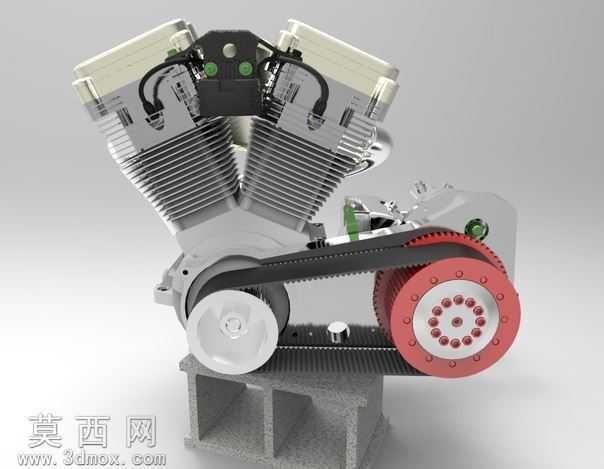

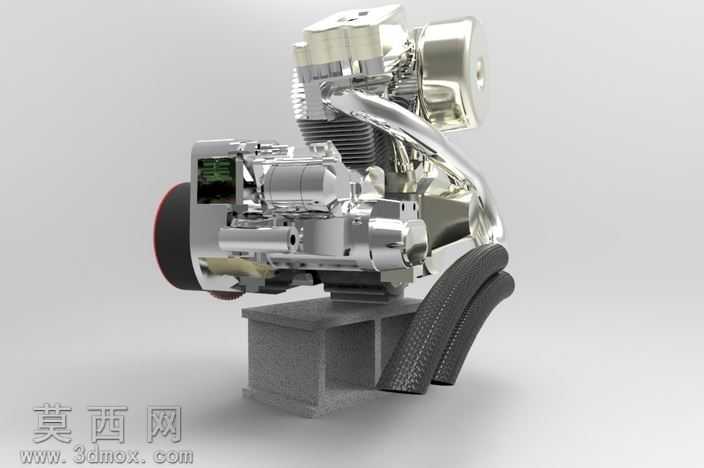

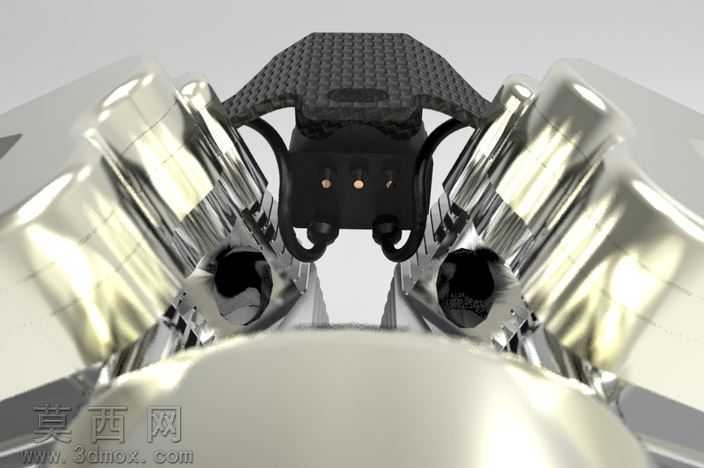

本模型为哈雷戴维森经典DynaEvo V型双缸发动机三维建模作品，建模阶段严格参照该款发动机的真实结构比例进行1:1还原，首先通过草绘勾勒出V型布置的双气缸缸体基准轮廓，确定两缸夹角的精准角度，再依次拉伸生成带散热鳍片的气缸外壁结构，每一片散热鳍片的间距、厚度都完全匹配实车参数，还原风冷发动机的标志性外观特征。建模过程中对缸头部分的气门组件、点火模块结构进行了精细化刻画，顶部的点火线圈、接线端子都做了独立建模，还原电气部件的排布逻辑。传动部分同步还原了皮带传动结构，主动带轮、从动带轮的齿形参数完全匹配同步带规格，红色的从动带轮端盖做了螺栓孔阵列细节，还原轮盘的固定结构；曲轴箱部分做了分体式结构建模，清晰呈现箱体合箱面的定位特征，前端的白色皮带张紧轮、张紧调节结构都做了可动逻辑的结构预留，能够直观呈现传动系统的张紧调节原理。材质渲染阶段，为气缸散热鳍片赋予磨砂铸铝材质，还原铝合金铸件的哑光金属质感，缸头部分的金属切削面赋予亮面铝合金材质，区分加工面与铸造面的质感差异；传动皮带赋予黑色橡胶材质，添加细微的织物纹理提升真实感，红色带轮赋予烤漆金属材质，模拟原厂涂装的亮面质感，顶部的点火模块赋予黑色工程塑料材质，接线端子做镀铜金属质感处理，不同材质的粗糙度、反射率参数经过反复调试，最终渲染图能够清晰区分不同部件的材质属性。设计思路上优先保证结构的完整性与可展示性，将发动机整体安置在简易的支撑台架上，避免多余结构遮挡发动机本体细节，视角选择上采用斜45度俯视角度，能够同时呈现双缸V型布局、顶部电气系统、前端传动系统三个核心结构区域，让观看者可以直观理解该款经典摩托发动机的整体布局与核心部件组成，模型的各个部件均做了独立分组，可支持拆解动画制作与结构教学演示使用。
