九缸径向星形发动机分电器齿轮箱结构

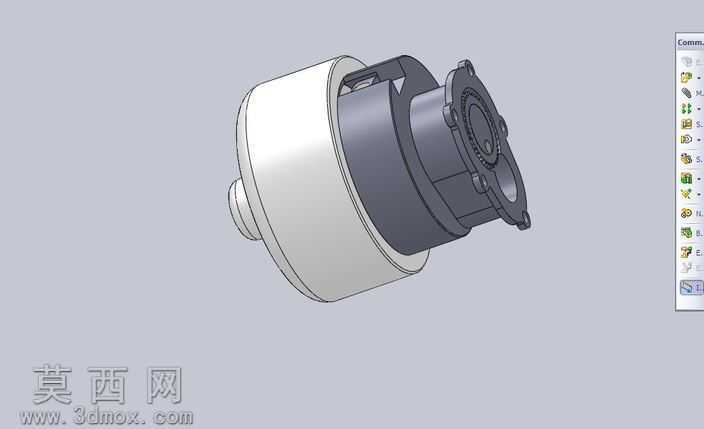

本作品为九缸径向星形发动机的分电器盖与齿轮箱集成结构三维建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的装配设计思路，先完成核心传动链路的参数化定位，再逐步细化各零部件的细节特征。模型渲染阶段采用哑光金属与工程塑料结合的材质方案，外壳主体的铸铝部件赋予浅灰色磨砂金属材质，还原航空发动机壳体的真实质感，内部传动齿轮、轴承等运动部件采用深灰色调质钢材质，分电器盖的绝缘部位采用深色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，既清晰区分不同功能部件，又保证整体视觉协调统一。结构设计上，齿轮箱采用同轴嵌套式布局，输入端与发动机曲轴输出端精准对接，内部通过多组定轴齿轮实现转速匹配与动力分流，为分电器提供稳定的驱动转速，保证九缸点火时序的精准性；分电器盖与齿轮箱采用止口定位加螺栓紧固的连接方式，结合面设计有密封槽结构，可适配密封圈安装，满足发动机运行时的防尘防渗漏要求。建模过程中对所有配合面做了公差适配处理，齿轮的齿形参数按照标准渐开线圆柱齿轮规范绘制，保证传动啮合的合理性，壳体上的安装凸台、定位销孔、减重槽等细节均完整还原，既满足结构强度要求，又兼顾轻量化设计需求。整体模型装配关系完整，无干涉错位问题，可用于发动机结构教学、原理演示以及相关零部件的设计参考，清晰展现了星形发动机附属驱动部件的典型布局与设计逻辑。
