减速机用齿轮传动轴三维设计作品

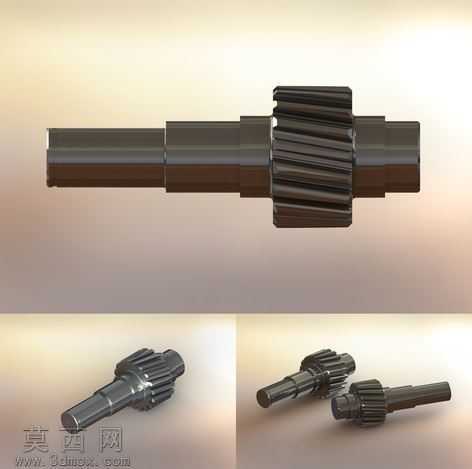

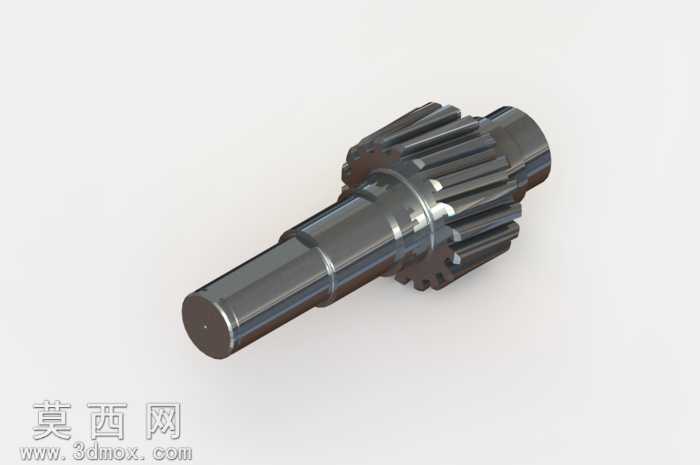

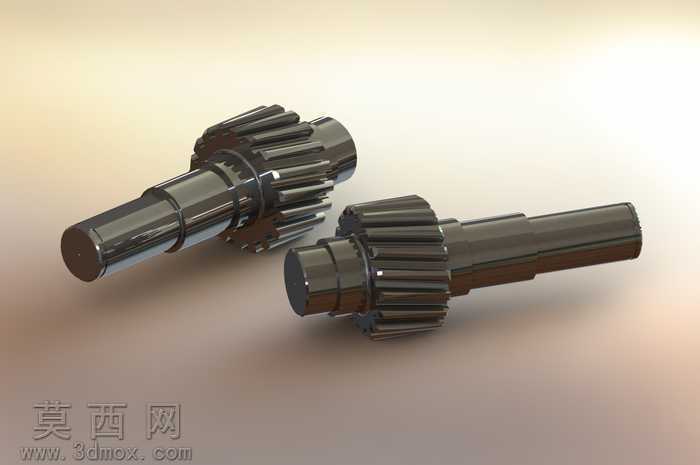

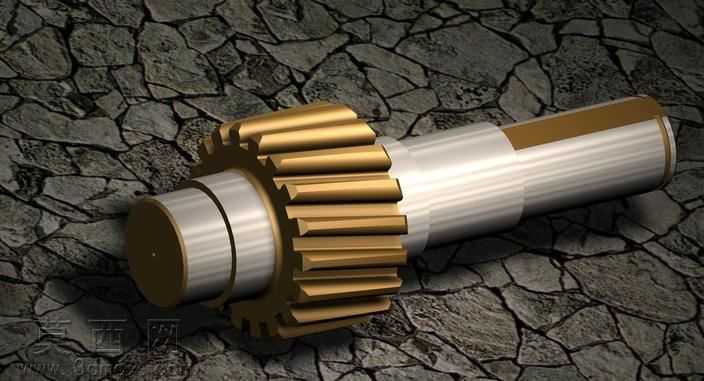

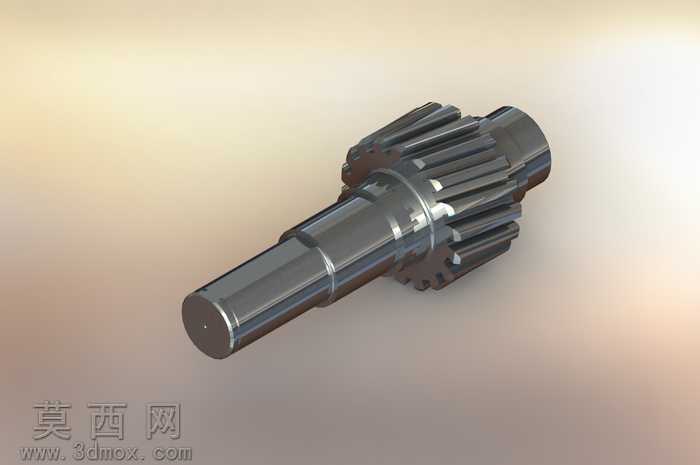

本作品为减速机配套的齿轮传动轴三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对轴类零件的功能需求进行拆解，明确该零件需要同时承担扭矩传递、齿轮啮合定位、轴承支撑配合的多重作用，在建模阶段先以旋转凸台特征构建轴的主体阶梯轴结构，精准控制各轴段的直径、长度尺寸，匹配不同配合位置的公差设计逻辑，针对轴上集成的齿轮部分，采用渐开线齿廓参数化生成方式，按照标准齿轮参数计算齿顶圆、齿根圆、分度圆尺寸，通过阵列特征完成全部轮齿的构建，保证轮齿的齿距、齿形角完全符合传动啮合要求，同时对轴上的退刀槽、轴肩过渡圆角、键槽位置进行精细化建模，还原真实机械加工的工艺结构，避免出现不符合加工逻辑的尖锐棱角或无过渡结构。在材质与渲染环节，为模型赋予合金钢材质属性，调整金属材质的反射率、粗糙度参数，模拟经过精加工后的轴类零件表面金属光泽，轮齿部分与轴身采用统一的金属材质表现，通过环境光影的调整，凸显轴肩的阶梯层次、轮齿的齿形轮廓细节，渲染过程采用全局光照搭配柔和的环境贴图，让金属表面的反光自然真实，既能够清晰展示零件的结构细节，也能呈现出工业金属零件的质感。在结构设计层面，该齿轮轴采用齿轮与轴一体化的设计方案，省去了齿轮与轴之间的键连接装配环节，能够提升传动系统的整体刚性，减少装配误差带来的传动精度损失，轴段的阶梯设计分别对应轴承安装位、齿轮啮合位、输出连接位，各轴肩位置起到轴向定位的作用，保证零件装配到减速机壳体内部后，轴向位置精准固定，不会出现窜动问题，轮齿与轴身的过渡位置设计有合理的圆角，能够降低应力集中系数，提升零件在交变载荷下的使用寿命，整体结构完全匹配速度减速器的组件装配需求，可直接用于减速机的虚拟装配验证、运动仿真分析，也可作为机械设计教学中轴类零件、齿轮传动设计的参考案例，帮助设计者理解轴类传动零件的设计逻辑、工艺结构要求与材质表现方法。
