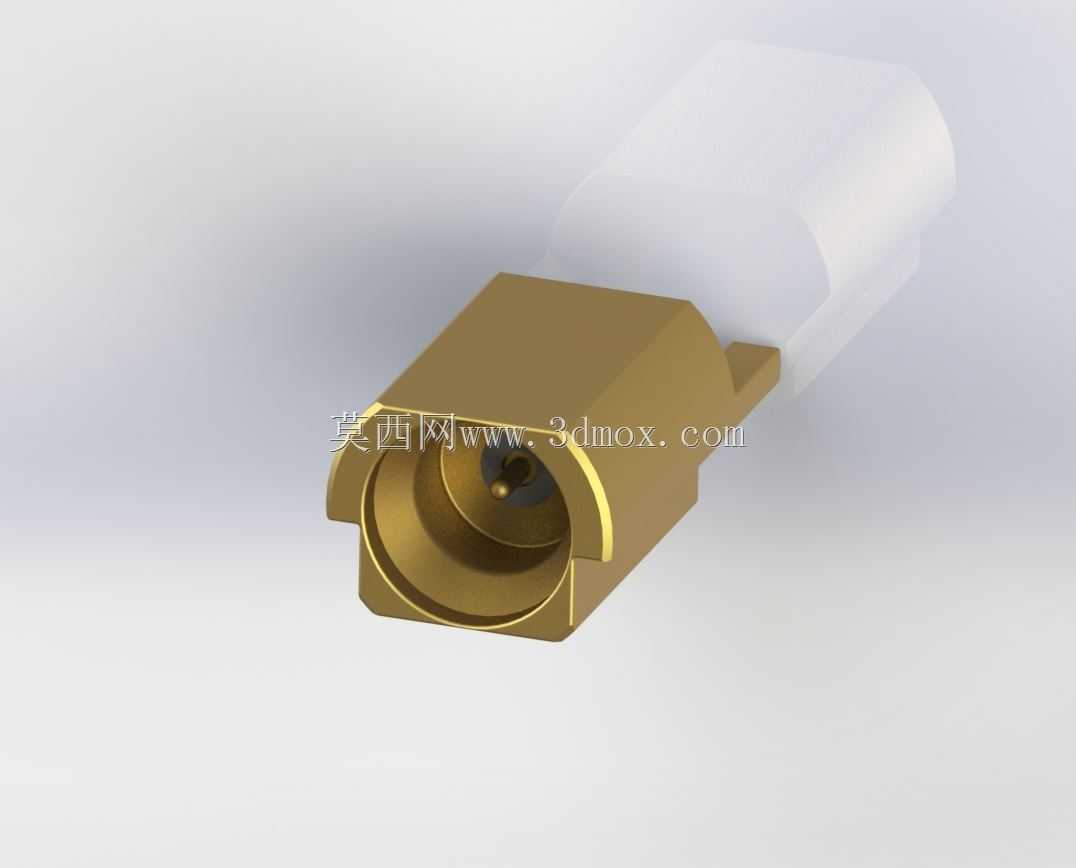

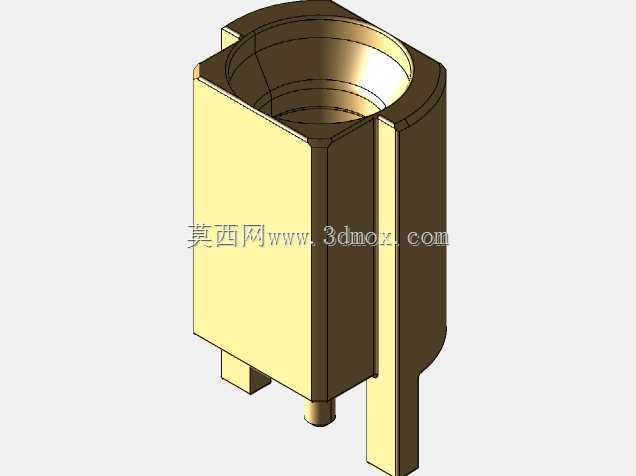

65GHz边缘安装MSMP半刚性同轴连接器插座

在毫米波通信、测试测量、相控阵雷达这类高频信号传输场景里，板端射频连接的可靠性、驻波表现、安装适配性一直是结构设计环节的核心考量点，这款单端口边缘安装型MSMP连接器插座，正是针对65GHz频段高频信号板间/板端传输需求开发的互联部件，适配半刚性同轴电缆的端接需求，可实现射频链路在PCB边缘位置的紧凑互联。从实际工程应用来看，这类微型SMP接口的连接器，常被用在高密度射频前端模组、高速通信背板、毫米波测试夹具的板边信号引出位置，相比常规SMP接口，MSMP的体积更紧凑，能在有限的PCB布板空间内实现多通道射频信号的密集排布，同时支持最高65GHz的信号传输带宽，可覆盖5G毫米波频段、E波段测试链路的信号传输需求，接口自带的全止动结构，能在公头对接后提供稳定的轴向保持力，避免振动、冲击工况下出现接口松脱、信号瞬断的问题，适配通信设备、测试仪器在复杂工况下的使用要求。从设计思路上看，这款连接器采用边缘贴装的结构形式，安装脚贴合PCB板边的焊盘布局，不需要在PCB内部开设大尺寸的安装孔位，能最大化节省板内布线空间，外壳采用黄铜镀金的工艺处理，既保证了接口的导电性能与防腐蚀能力，也能在高频段下降低导体损耗，保证信号传输的插入损耗、回波损耗指标满足设计要求。接口内部的绝缘子采用低介电常数、低损耗的高频介质材料，精准控制内导体与外导体的同轴度，保证65GHz频段下的阻抗连续性，避免因阻抗失配带来的信号反射问题。从安装边界来看，这款连接器的主体结构为方正的金属壳体，边缘安装的定位脚伸出长度、壳体高度、接口对接深度都经过精准适配，安装后接口端面与PCB板边的相对位置公差控制在极小范围内，能保证公头对接时的同轴度偏差在允许范围内，不会出现斜插导致的内导体损伤、接口变形问题。半刚性电缆的端接位置设计有精准的定位台阶，装配时可快速实现电缆外导体、内导体与连接器对应部位的对齐，降低装配难度，保证批量装配时的一致性。在实际选型使用中，这类连接器可与同规格的Rosenberger 18S203-40ML5型号产品实现交叉替代，也可适配Amphenol SV微波同规格MSMP接口产品，能满足不同供应链选型下的互换需求，在高密度射频板卡设计中，可通过多只该款连接器并排布置，实现多通道毫米波信号的板边并行传输，同时不会占用过多的板上空间，适配小型化通信设备、紧凑型测试夹具的设计需求。
