数控龙门用3千瓦风冷切削主轴结构

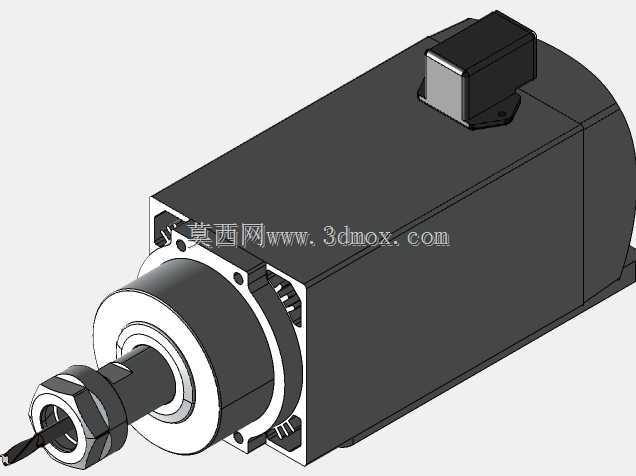

　　这款风冷主轴主要适配中小型数控龙门雕刻、铣削加工场景，在木工开料、软金属雕铣、广告板材加工这类无法接入集中冷却回路的移动式加工工位上，风冷结构的优势十分突出，不需要额外布设冷却水路，也不存在冷却液泄漏污染加工台面的隐患，日常维护只需要定期清理散热风道的积尘即可，相比水冷主轴的运维成本低不少。从结构设计来看，主轴本体采用方形机壳设计，四个立面都预留了标准安装螺孔，既可以通过抱箍安装在主轴滑座上，也能直接通过端面螺孔锁附在Z轴安装板上，安装适配性更强，不需要额外定制异形转接件。输出端采用ER20规格的夹头结构，最大夹持柄径可达13mm，能够适配立铣刀、雕刻刀、钻头等多种常规加工刀具，夹头锁紧螺母采用标准ER螺母规格，

　　市面上的通用配件都可以直接替换，后期备件采购十分方便。机壳尾部集成了独立的接线盒，动力线与信号线的接线端子都做了分层排布，现场接线时不需要拆解主轴本体，只需要打开接线盒盖板就能完成接线作业，能有效减少现场安装的接线工时。散热结构采用机壳一体成型的轴向散热筋，配合尾部内置的散热风扇，在主轴额定转速运行时，能持续将绕组产生的热量通过散热筋带出，保证主轴连续长时间运行时的温升控制在合理区间，避免因过热导致的轴承预紧力变化、绕组绝缘老化加速等问题。安装边界方面，主轴方形机壳的截面尺寸适配市面上绝大多数中小型龙门设备的Z轴安装空间，输出端的轴伸长度经过优化，在保证刀具装夹长度足够的前提下，尽量缩短了主轴前端悬伸量，能有效提升加工时的主轴刚性，

　　减少重切削时的刀具振纹。主轴的轴承配置采用前端成对角接触球轴承、后端深沟球轴承的排布方式，既可以承受铣削加工时的径向切削力，也能承受钻孔、攻丝时的轴向载荷，适配多工序复合加工的使用需求。在实际选型匹配时，这款主轴的额定功率3千瓦，额定转速区间覆盖常规雕铣加工的常用转速段，不需要额外搭配减速机构就能直接输出足够的切削扭矩，对于加工行程在1.2米以内的中小型数控龙门设备来说，动力储备足够应对绝大多数常规加工工况，不会出现小马拉大车导致的主轴闷车、加工效率不足的问题。
