迈巴赫奔驰风帽装饰件三维结构设计

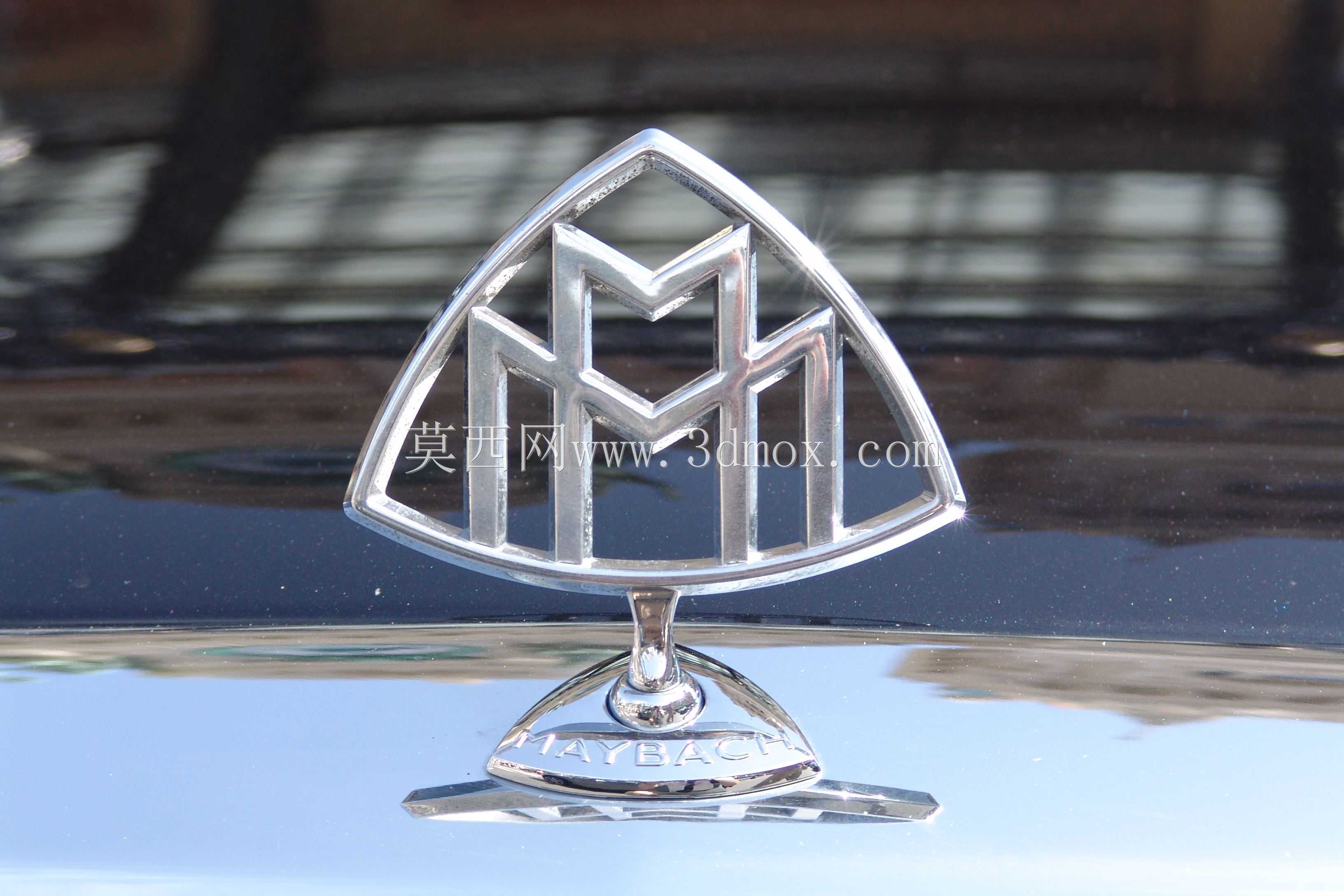

　　在豪华乘用车辆的外饰设计体系中，车头立标类装饰件是品牌视觉识别的核心载体之一，迈巴赫奔驰风帽标志作为定位高端的车头装饰部件，其建模与加工设计需要兼顾外观辨识度、安装适配性与长期使用的可靠性。这类装饰件主要应用于迈巴赫系列奔驰车型的引擎盖前端风帽位置，承担品牌标识传递、整车豪华质感提升的作用，同时需要适配车辆行驶过程中的风阻、振动、温差变化等复杂工况，避免出现松动、脱落、漆面老化等问题。

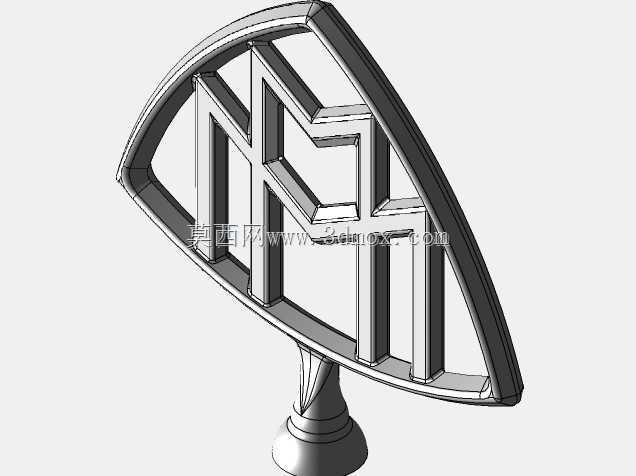

　　从设计思路来看，该装饰件的建模首先还原了迈巴赫品牌标识的经典双M叠加曲面特征，所有外轮廓曲面均做了连续G2曲率过渡处理，避免出现棱角突兀的折边，既保证视觉上的精致圆润感，也能降低车辆高速行驶时的风阻系数，减少风噪产生。标识的主体基座采用了与引擎盖风帽安装位匹配的弧面贴合设计，安装面的曲率完全对应车型引擎盖前端的钣金曲面，保证安装后贴合缝隙均匀控制在0.1mm以内，不会出现翘边、间隙不均的装配问题。

　　在功能特性设计上，该装饰件的主体结构分为标识展示层与安装固定层两部分，展示层的外表面做了镜面抛光与镀铬工艺适配的结构预留，厚度均匀控制在2.5mm，既保证金属质感的呈现效果，也避免因壁厚不均导致的电镀层色差、流挂等加工缺陷。安装固定层设计了三个隐藏式卡扣定位柱，位置对应原车风帽位置的预留安装孔，卡扣的卡接量设计为1.2mm，既保证安装后的卡接牢固度，也方便后期维修拆卸时不会损坏原车钣金件。

　　从安装边界来看，该装饰件的整体外轮廓尺寸控制在直径65mm、总高度18mm的范围内，不会遮挡驾驶员的前方行车视线，同时突出引擎盖表面的高度经过反复校核，在车辆发生行人碰撞时，该装饰件的受力溃缩结构能够触发倾倒，降低对行人的碰撞伤害，符合机动车行人保护的相关设计要求。建模过程中对所有的安装配合面都做了公差预留，卡扣柱的直径公差控制在±0.05mm，适配不同批次生产的钣金件安装孔位公差，保证批量装配时的互换性。外边缘做了R0.8mm的圆角处理，避免安装与使用过程中出现锐边划伤的问题，同时圆角结构也能提升电镀层的附着强度，减少长期使用后的边缘镀层脱落风险。
