立式水箱支撑框架应力分析三维设计

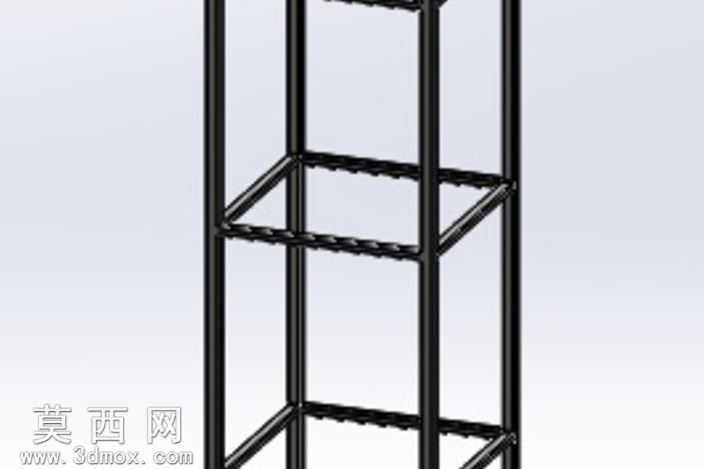

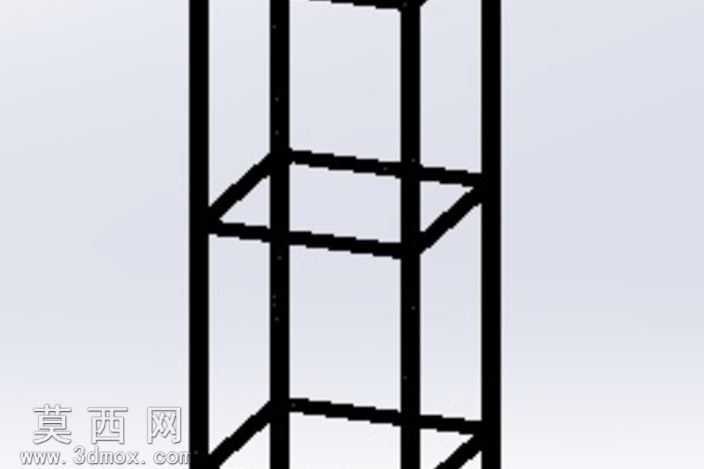

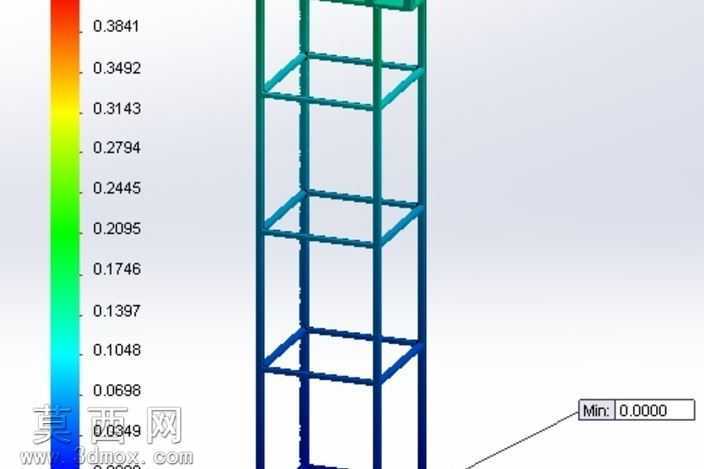

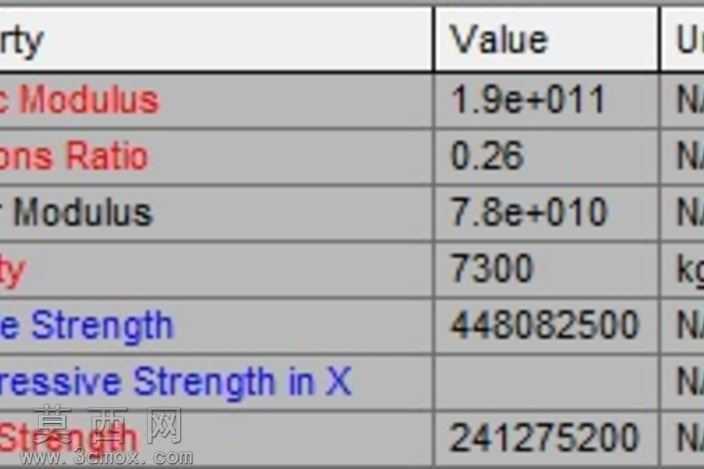

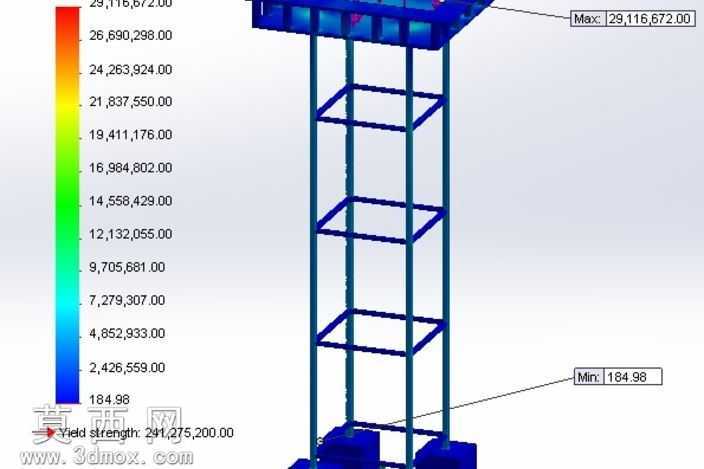

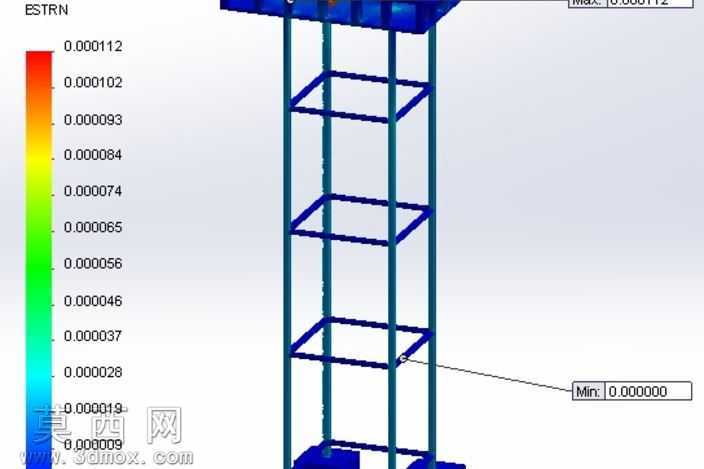

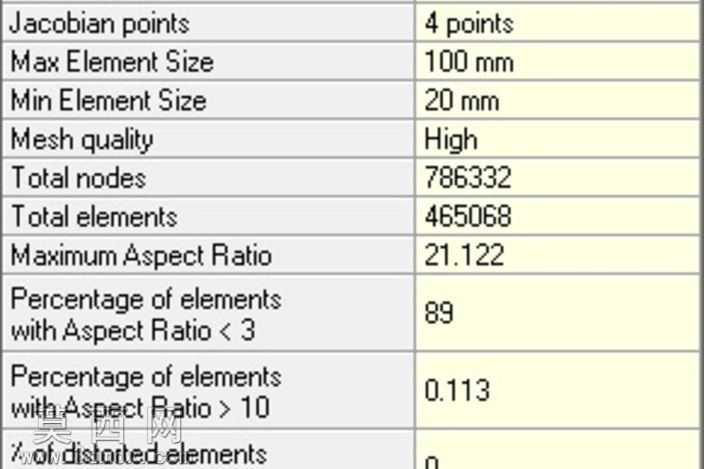

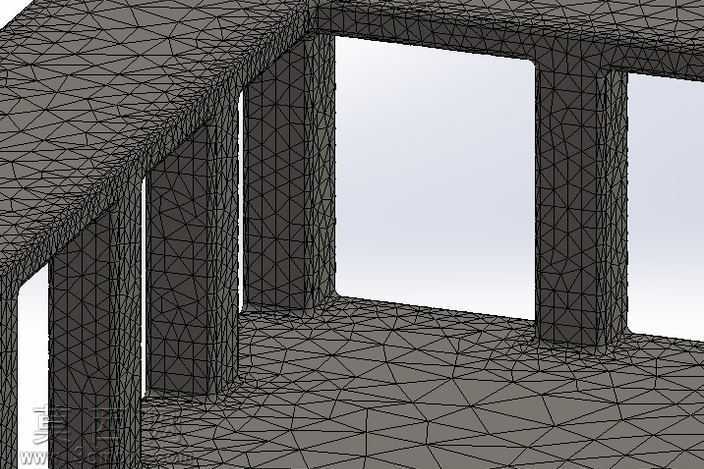

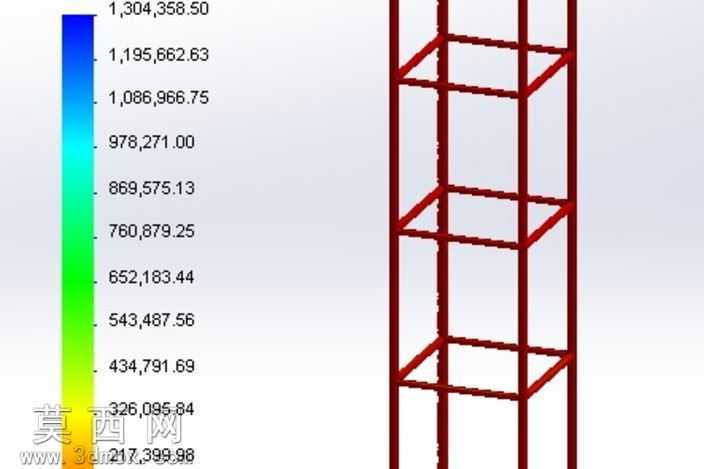

本作品为立式水箱支撑承载结构的三维建模与应力仿真分析成果，建模阶段采用三维设计软件完成整体结构的全参数化搭建，整体为立式长框架构型，底部设置方形安装基座，四根竖向主承载立柱沿基座四角垂直向上延伸，立柱之间等距设置三层方形横向连接框层，顶部设置用于承载水箱本体的方形安装平台，所有构件的连接节点均按照刚性连接逻辑完成装配约束，还原实际焊接机架的结构连接特性。材质配置阶段，为框架整体赋予常规碳素结构钢的物理属性，匹配实际工业机架常用的材料参数，包含弹性模量、泊松比、屈服强度等核心力学指标，为后续应力分析提供准确的材质数据支撑。仿真分析阶段，在顶部安装平台位置施加对应满载水体的均布载荷，同时对底部基座施加固定约束模拟实际安装固定状态，通过有限元求解计算得到整体结构的应力分布云图，云图采用彩虹色阶直观展示不同区域的应力数值，从蓝色低应力区到红色高应力区形成清晰的数值梯度，标注出结构最大应力值与最小应力值的具体位置与对应数值，同时对照材料屈服强度阈值完成结构强度校核。设计过程中针对框架的层间距、立柱截面尺寸、横向连接杆件规格等参数进行了多维度的调试，当前版本为基础应力测试的演示方案，仅用于展示基础结构力学分析的完整流程，未经过实际生产工况的全维度验证，若需用于实际工程场景，可根据真实的水箱载荷、安装环境、材料选型等参数调整模型尺寸与仿真边界条件，重新完成校核计算即可得到适配实际需求的结构方案，整体建模逻辑清晰，仿真流程规范，能够直观展示立式承载机架的受力分布规律，可作为结构力学分析、机架类产品设计的参考案例使用。
