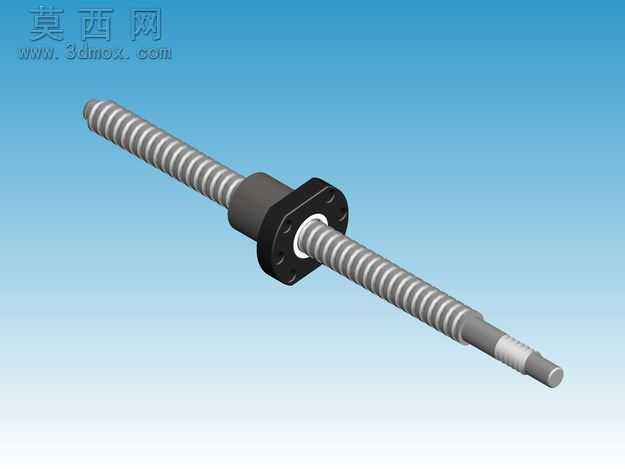

1605型300mm行程滚珠丝杠副三维设计

本模型为1605规格滚珠丝杠副三维设计作品，对应公称直径16mm、导程5mm的常用传动规格，有效行程300mm，完整还原了滚珠丝杠与配套Ballnut螺母的整体结构与细节特征。建模过程中严格遵循滚珠丝杠的实际生产参数进行尺寸推演，首先完成丝杠主体的螺旋滚道特征构建，通过螺旋扫描命令精准生成滚道曲面，保证滚道曲率与滚珠直径的匹配度，还原丝杠两端的轴颈加工特征，包括端部的倒角、安装定位轴段的尺寸公差预留区域，确保模型可直接用于装配模拟。针对Ballnut螺母部分，建模时重点还原了法兰安装结构的细节，包括法兰盘上的安装通孔、定位止口的尺寸，同时对螺母内部的滚珠循环路径做了等效还原，考虑到实际生产中螺母外表面的粗糙质感，在材质渲染阶段为螺母赋予了磨砂发黑的金属材质，丝杠部分则赋予了精磨加工的亮面金属材质，通过光影调整区分不同加工面的质感差异。设计过程中参考了实际数控机床用滚珠丝杠的装配逻辑，对丝杠与螺母的配合间隙做了合理设置，既保证模型装配时的同轴度符合设计要求，也还原了滚珠丝杠副低摩擦传动的结构特性。模型在细节处理上兼顾了实用性与还原度，虽然受建模尺度限制未完全呈现所有微小尺寸特征，但核心结构尺寸、安装尺寸均与实际1605滚珠丝杠产品保持一致，可用于自动化设备的传动机构装配模拟、运动仿真演示，也可作为机械设计教学中直线传动部件的参考案例，帮助设计者理解滚珠丝杠的传动原理与结构组成，为相关非标设备的传动选型、结构布局提供直观的三维参考。
